Posted

Достаточно на антизвонном резисторе вторая сетка анод померить сигнал и посчитать мощность. А вот без резистора есть шанс завести на ВЧ и тогда, точно, перегреется.

Posted
В 11.11.2023 в 16:04, Xрюн222 сказал:

И где они, г807, именно в триоде применялись мешками/пачками?  В каких блоках?

А почему, Никита Сергеевич, речь только о Г-807, и почему только в триоде, а 6П3С, ГУ-50, другие? Михаил СМ, не раз и не два писал о них, и  например, т.е. не только тут, а и в других темах. Почему только в триоде, а в Ультралинейных, в этих псевдо Вильямсонах, обсуждаемых тут? А в пентодных "Вильямсонах" проблем не может быть с экранной сеткой? Раз пять уже писал, Там, где ламп было много, не меряно, в мастерской, она же коптёрка, "биндюга", на складе, в КУНГах, на полигоне и т.д. Изделия армии, флота, речного в том числе. В других изделиях можно наблюдать эту проблему, дома, у людей и т.д.

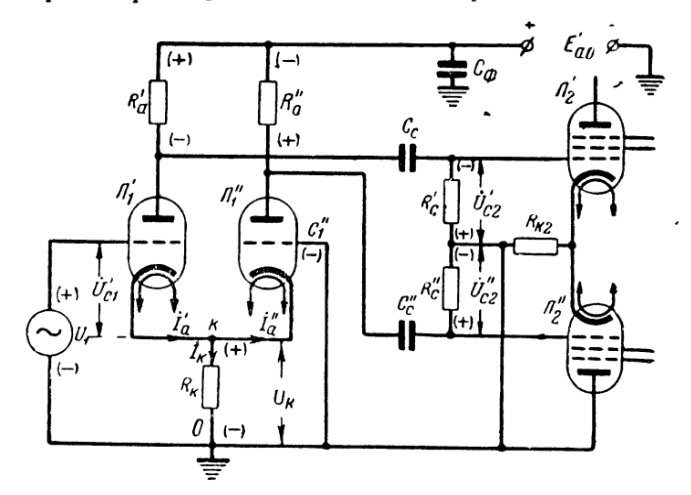

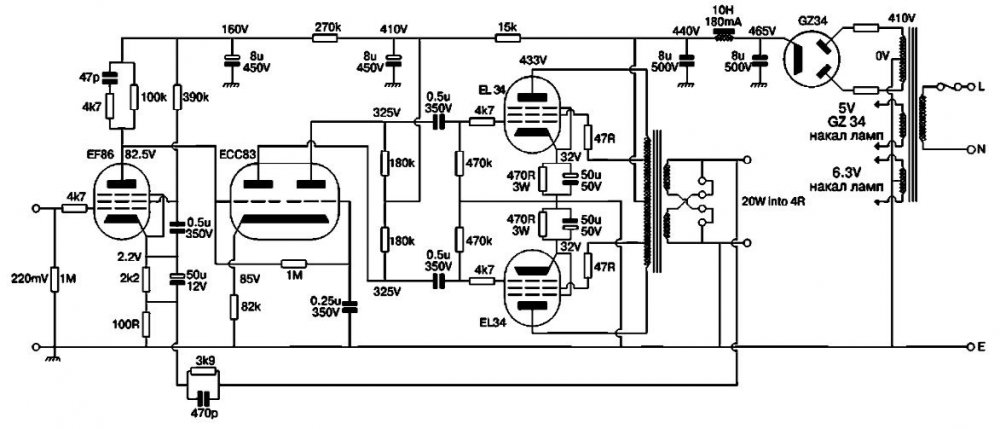

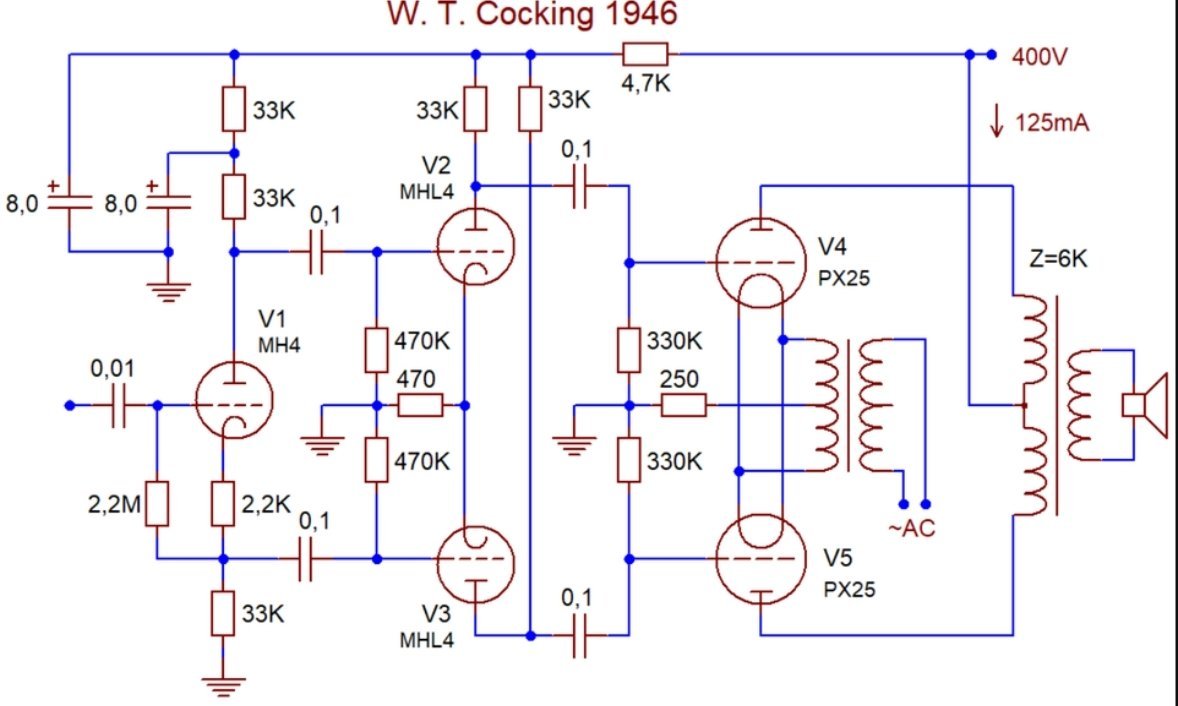

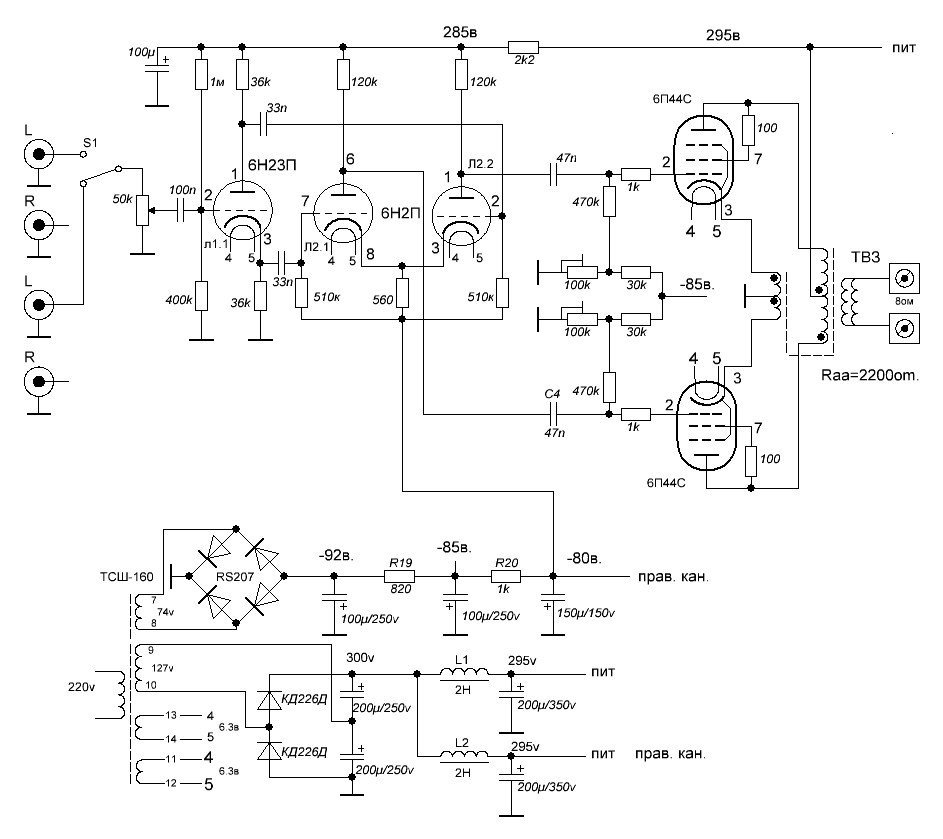

Интересную схему вбросили в соседней теме, размещу тут, это какой-то технический казус, прошу специалистов прокомментировать, но тех, кто именно  в аудио темах разбирается:


  • Like (+1) 1
Posted

Потому что речь в этом случае шла о надёжности именно г807, именно в триоде ( как вариант  в УЛ, т.к. режим 2й сетки сходный с триодным включением) и применительно именно к схеме Уильямсона, ну или схеме "почти как у Вильямсона". С его(еë) 450 в анодного питания.

Потому что для 2й сетки, именно "лично" для неё, и зависящей от неё степени надёжности работы всей лампы, совсем не всё равно, как/куда она подключена.

Стартовая мысль была:


Posted

Нет, Никита Сергеевич, началось, как всегда, не с этого, сначала возник Возбуд, откуда не возьмись и мутные схемы Юрия Робертовича, любовь к 6П3С, хотя это тут по теме как раз, потом, как всегда, начали говорить каждый о своём, одни стали говорить о борьбе с генерацией и об антипаразитниках, как будто никто не знает, для чего они, а другие по теме, о перекале экранной сетки.

В 09.11.2023 в 18:49, BAA сказал:

Барнаул, там чего только не было, оборонного. Даже в 51 году.
Возбуд рекомендовал неонкой ловить, как в аппаратах УВЧ в больничке.

?????

В 09.11.2023 в 19:14, Михаил SM сказал:

Видимо до секретных даташит для 807 тогда доступа не было , иначе бы 807 не получила ниже пояса в g2   + 440 в .

https://datasheet4u.com/datasheet-pdf/Shuguang/807/pdf.php?id=1243773

!!!!!

В 09.11.2023 в 19:16, Xрюн222 сказал:

В триодном включении своя бухгалтерия. Ибо нет опасности перегрузки экранной сетки. Вполне даташитный режим, насколько помню.

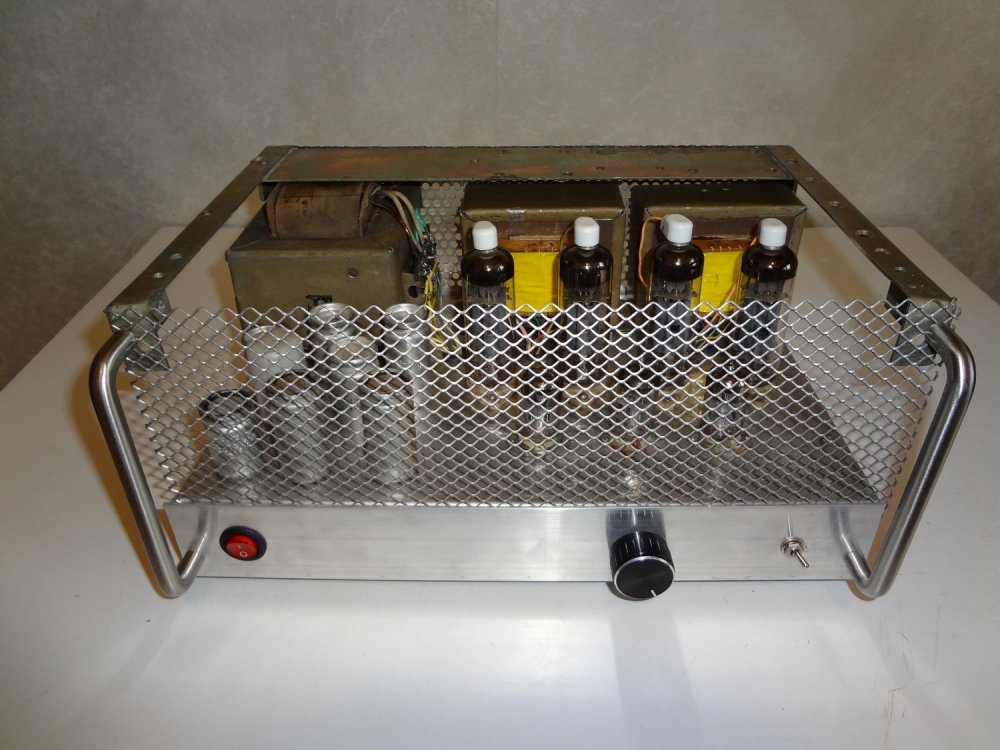

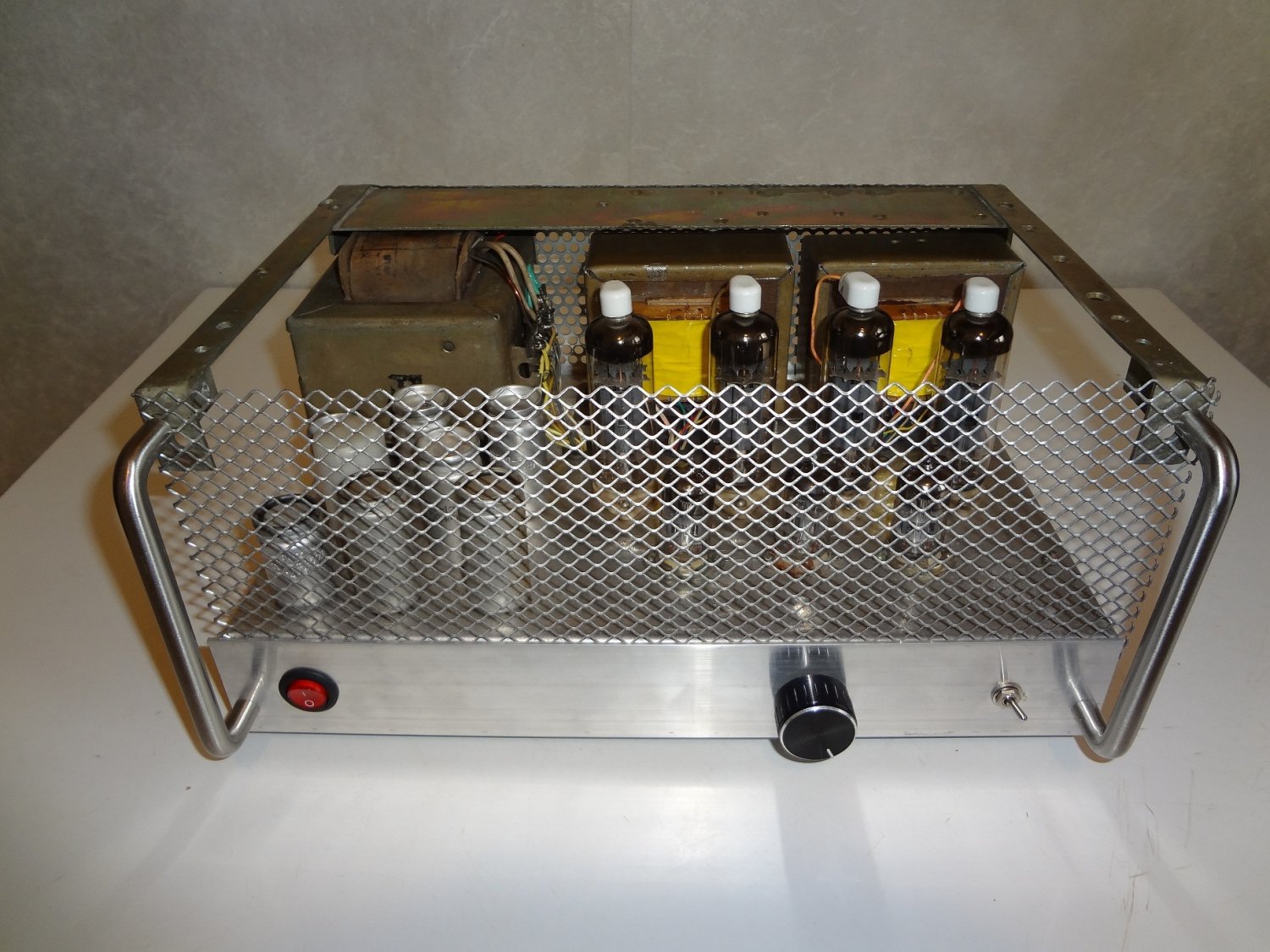

Вот така красота:IMG_20231109_171959.thumb.jpg.aa78d859d46a1e3a3d4111b8e00a8e6a.jpg

В 09.11.2023 в 19:19, Михаил SM сказал:

Ну да , особенно для советских 807 и если недолго . Это известное самоуверенное любительское  --   ""ибо нет опасности ... "".

!!!!

В 09.11.2023 в 19:22, Xрюн222 сказал:

У кого-то были проблемы с ними? У меня ни разу. Да даже и с 6п3с особых проблем такого рода не было. Сейчас не буду подробно теорию с картинками и т.п.

Пример, другой такой же: LS50/гу50. В пентоде Ug2 max = 300 v, в триоде оно же = 800 v

В 09.11.2023 в 19:31, BAA сказал:

Как-то так, ток анода не перехватит и вторичные с анода особо не прилетят.

В 10.11.2023 в 00:18, Rezvoy сказал:

В триоде опасна генерация по второй сетке, оттого и цепляют через резистор, а не для ограничения тока, доля которого при эквипотенциальности с катодом невелика.

?????

Posted

Ну стояла она в ТУ-100 и летела там постоянно, чаще при сбросе нагрузки, а вот что-бы в триоде - не припомню.

Posted
2 часа назад, S.Laptev сказал:

А почему, Никита Сергеевич, речь только о Г-807, и почему только в триоде, а 6П3С, ГУ-50, другие? Михаил СМ, не раз и не два писал о них, и  например, т.е. не только тут, а и в других темах. Почему только в триоде, а в Ультралинейных, в этих псевдо Вильямсонах, обсуждаемых тут? А в пентодных "Вильямсонах" проблем не может быть с экранной сеткой? Раз пять уже писал, Там, где ламп было много, не меряно, в мастерской, она же коптёрка, "биндюга", на складе, в КУНГах, на полигоне и т.д. Изделия армии, флота, речного в том числе. В других изделиях можно наблюдать эту проблему, дома, у людей и т.д.

Интересную схему вбросили в соседней теме, размещу тут, это какой-то технический казус, прошу специалистов прокомментировать, но тех, кто именно  в аудио темах разбирается:


Мне то же интересно . как это в выходном каскаде и триод и пентод в параллель.

Posted
10 минут назад, Андрей63 сказал:

Мне то же интересно . как это в выходном каскаде и триод и пентод в параллель.

У Mesa/Boogie был усилитель, где можно было использовать одновременно триод+пентод в плече.

Posted
2 часа назад, Андрей63 сказал:

Мне то же интересно . как это в выходном каскаде и триод и пентод в параллель.

И мне интересно, зачем и почему одновременно!

Информации нет, кто выложил, ничего не пояснил, не перевёл и не выложил. Вы смотрели, Андрей, есть там что-то в ПДФ, или опять порожняк, как с роликом про пожилого разработчика не по теме совершенно?

4 часа назад, BAA сказал:





Posted
1 час назад, S.Laptev сказал:

. Вы смотрели, Андрей, есть там что-то в ПДФ, или опять порожняк

Дело в том , что я не силён из-за отсутствия опыта  в ламповых РР, а в основном в гибридных, со своей философией, однотакт на триоде тонкости понятны, так как похож на драйвер с МКТ. Потому и задаю всякие глупые вопросы, то есть учусь потихоньку.
