Схемы ламповых RIAA фонокорректоров

Admin

By Admin
in Analog

 Share

Recommended Posts

Xрюн222 Mentor

Xрюн222

Posted
Posted

Почему "беспонтовый"? По звуку должен быть ?Ну, может, разве что ток второй лампы поменьше/нагрузку побольше чуток сделать, по вкусу.

  • Replies 877
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Xрюн222
Xрюн222

"Не вынесли" только потому что вынес я в свою машину, но мог реально и не успеть, уже дворник был наготове... Стародельный винил вряд ли интересен молодёжи по репертуару, новодельный бессмысленен т.к.

Nittis
Nittis

Резисторы. Манганин в шелке начала 60-х годов. 20kOm.  С уважением, Nittis

юрий робертович
юрий робертович

Мэтр Александр Гурский, все красиво, просто, и понятно

Posted Images

СЮТ Local

СЮТ

Posted
Posted

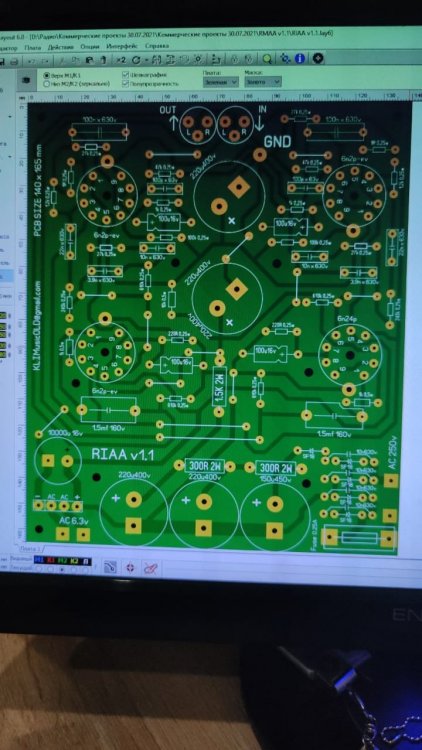

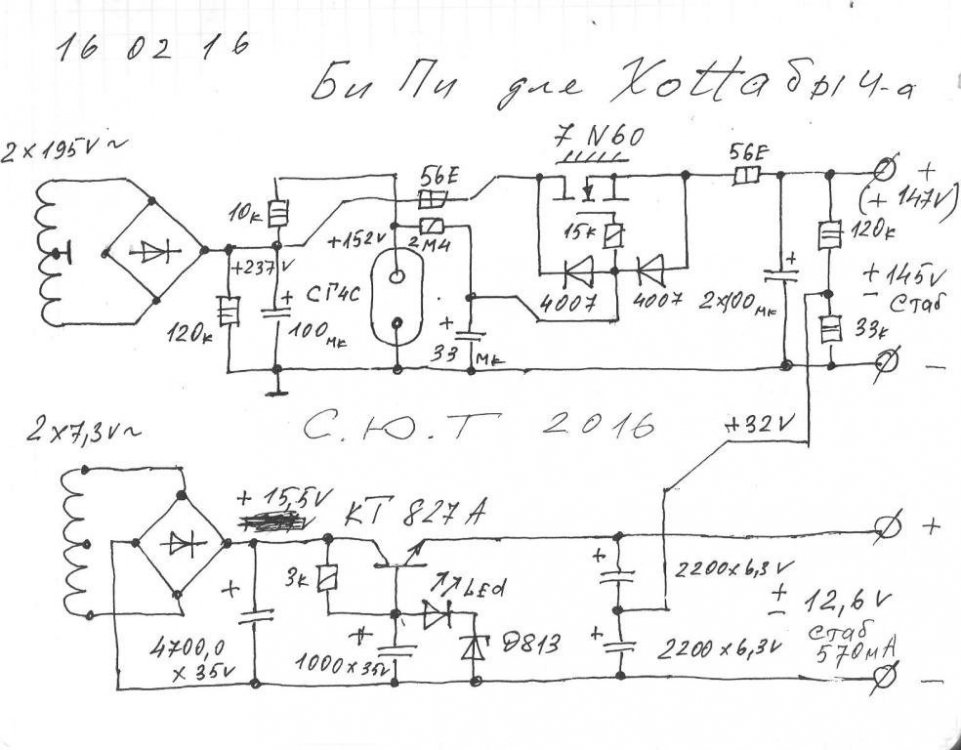

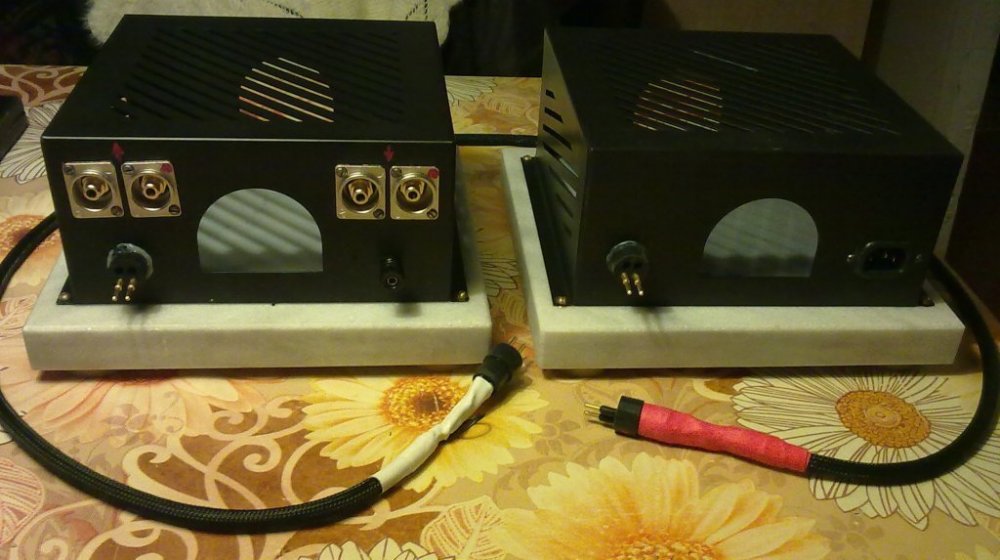

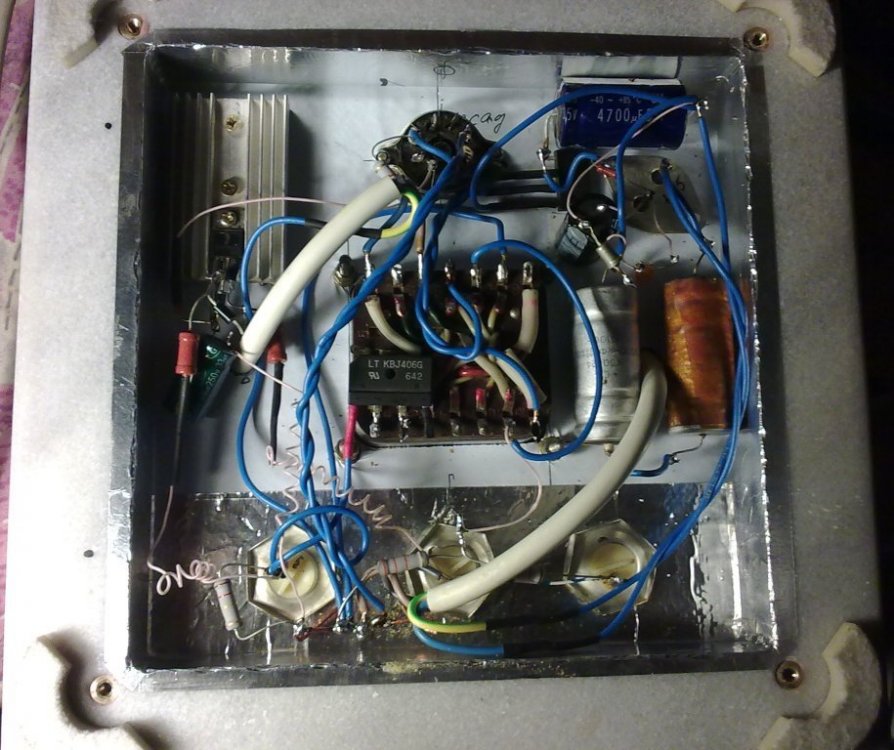

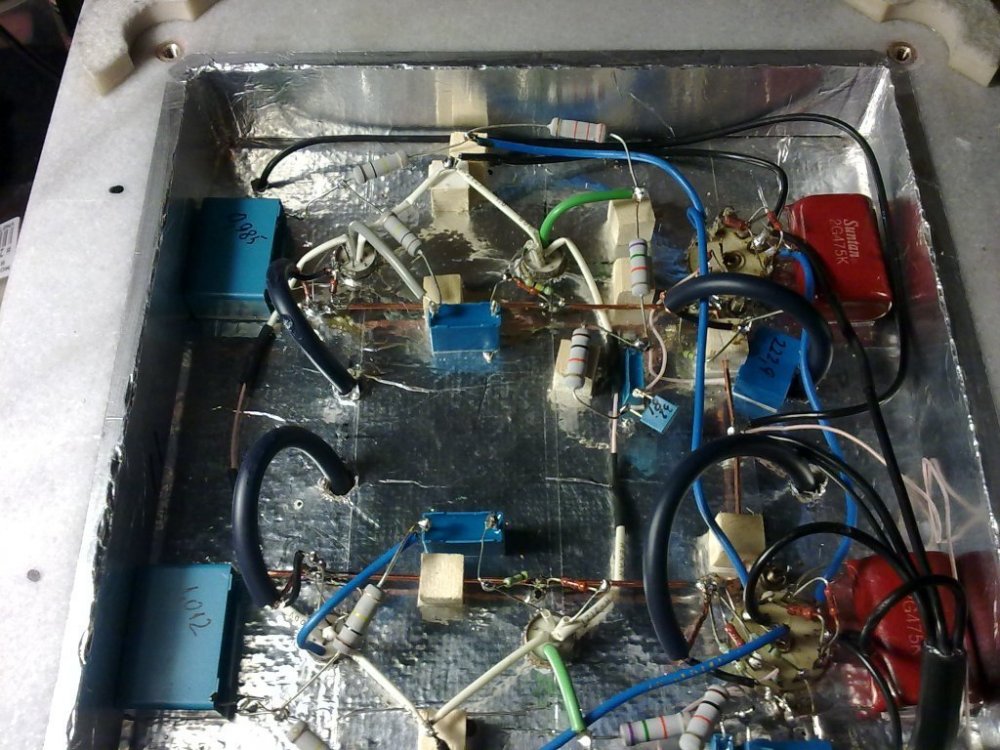

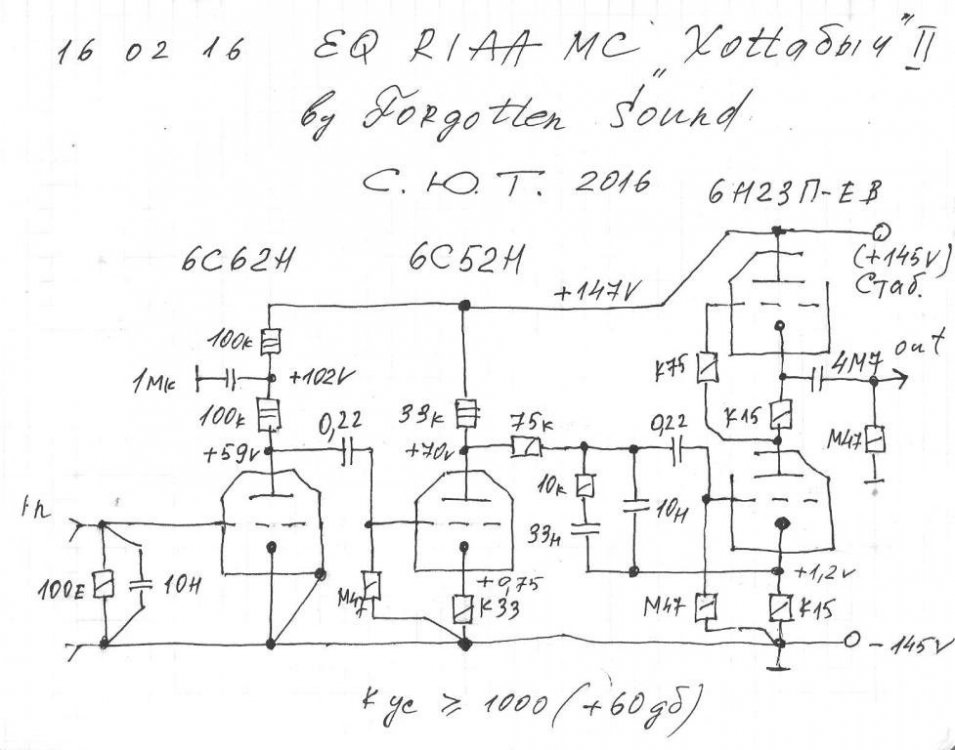

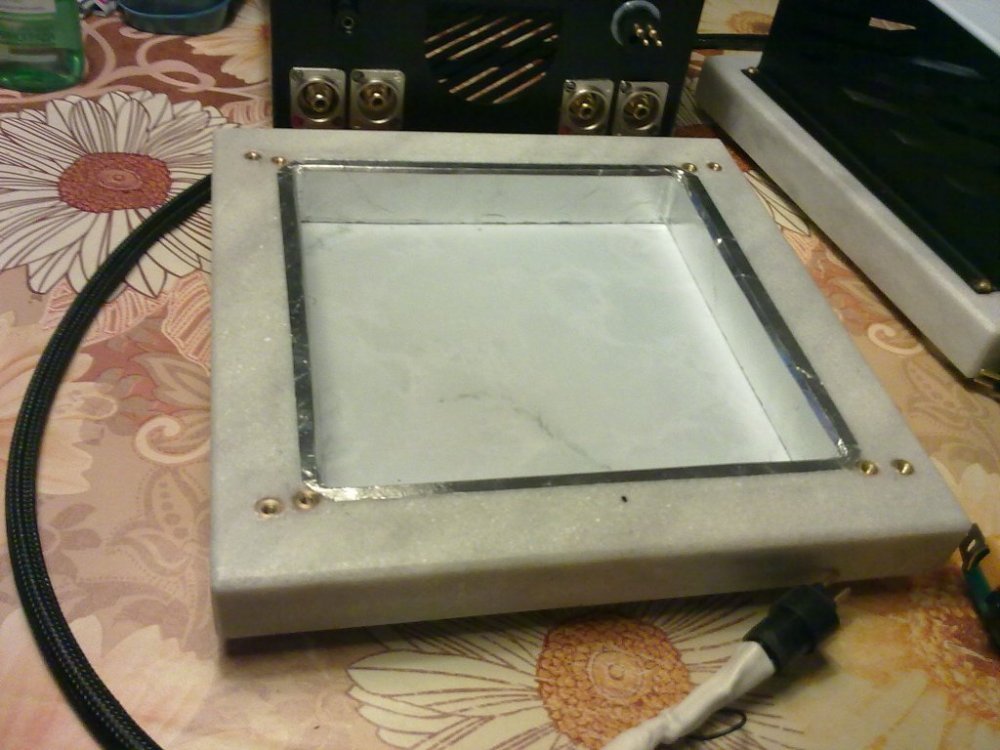

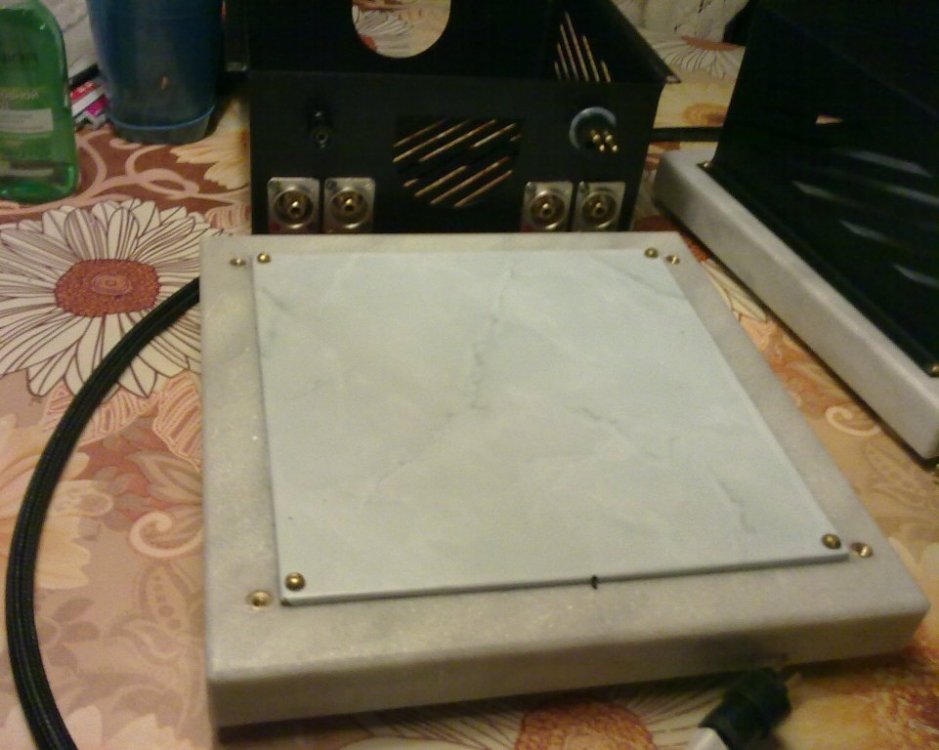

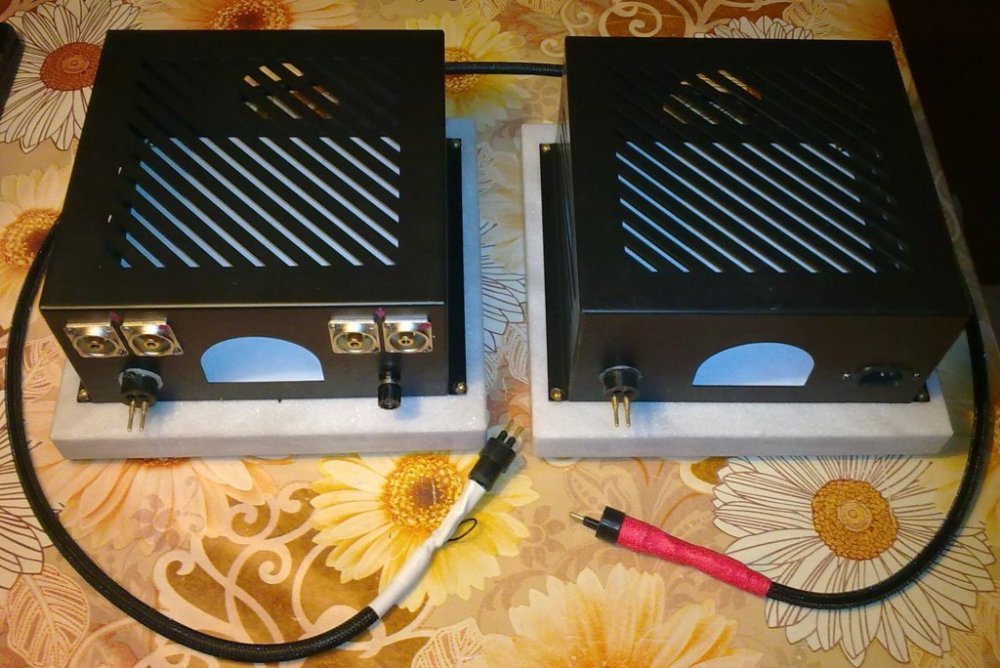

Знакомьтесь - старик Хоттабыч (очень удачный МС корректор, кстати, в фюзеляже из чистого мрамора!):


  • Like (+1) 1
  • Hmm... (-1) 1
СЮТ Local

СЮТ

Posted
Posted

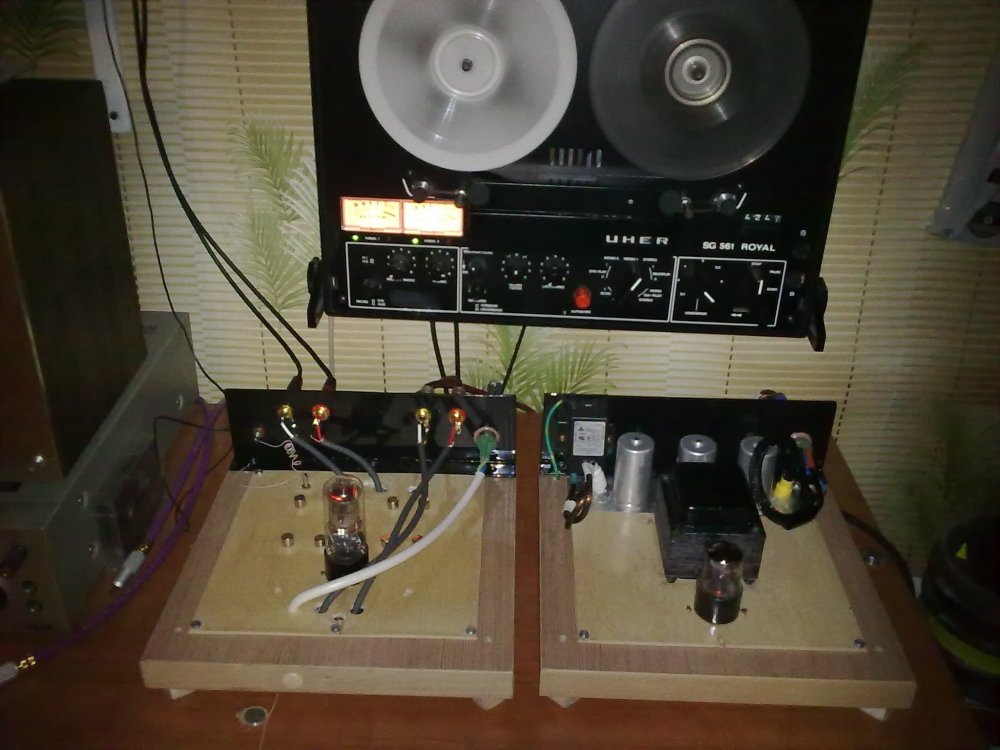

Деревянный прототип Хоттабыча - дал человеку послушать его, ему понравились, а он сначала попросил разъёмы по другому впаять, а там и мраморные плиты сделал:



Hottab 3.jpg





  • Like (+1) 3
Xрюн222 Mentor

Xрюн222

Posted
Posted (edited)

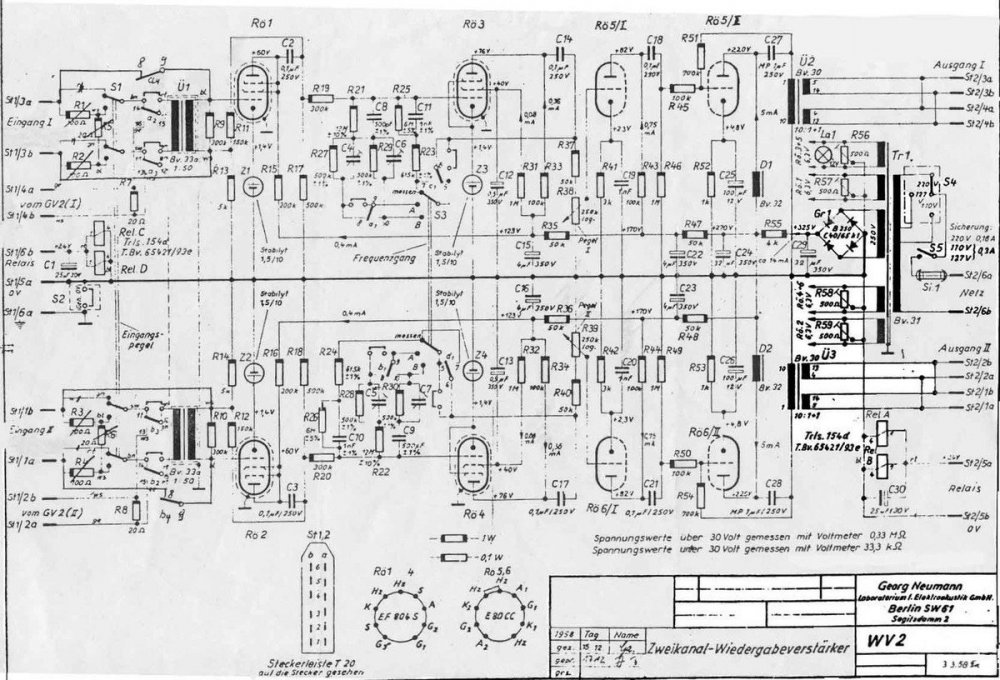

 По просьбам читателей и слушателей ? из самого-самого - легендарный Neumann- WV-2



neumann-wv2-schem_med_hr (4).jpeg

Edited by Xрюн222
  • Like (+1) 3
Xрюн222 Mentor

Xрюн222

Posted
Posted (edited)

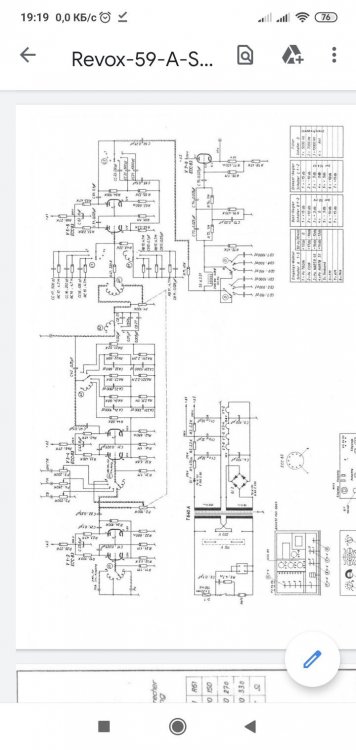

Если творчество Ноймана Г.В. не воодушевляет широкие массы, могу предложить не менее раритетное и не менее легендарное "что то попроще" от В. Штудера. Итак, Ревокс-59, усилитель предварительный, с фоновходом и "многостандартной РИАА" ?

Revox-59-A-Schematic.pdf

Edited by Xрюн222
  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

Нешто уже 804 столь вздорожали?! Ну хоть 86е пока может более менее доступны.... И притом вообще первый в триоде.

Anatolii Local

Anatolii

Posted
Posted

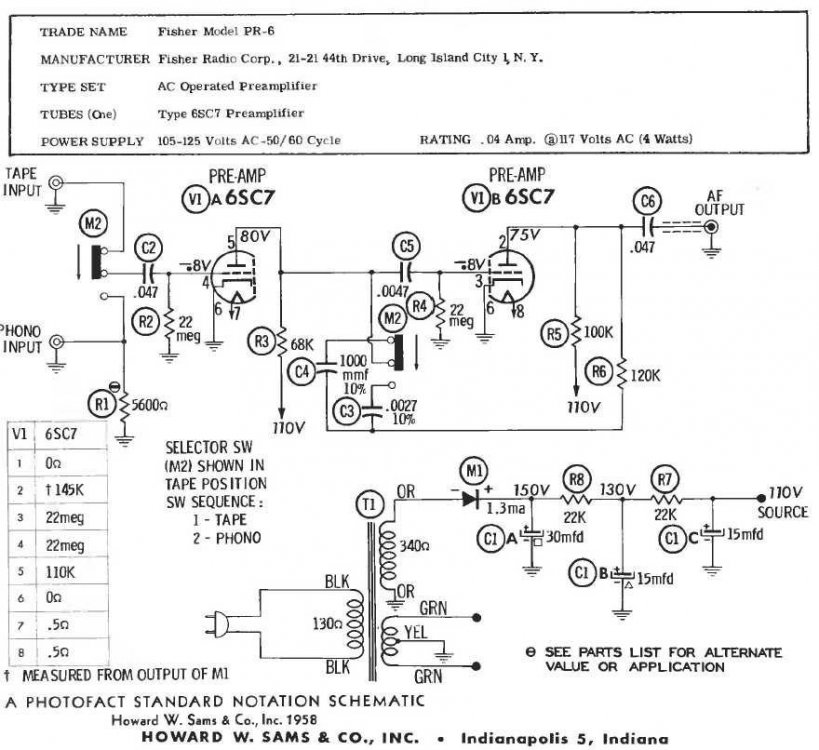

обнаружил неск. лампочек 12sc7  . кожный зуд использовать . нашел на них корр.  пред .  на сетках обозначено .8 это смещение в 0.8 в.?  катод на земле гридлик , правда 22М , не много?  откуда оно там , натекает  ? вроде  кто то хвалил его . стоящее занятие повторять . ?


  • Like (+1) 2
Xрюн222 Mentor

Xрюн222

Posted
Posted (edited)

Именно такой "ТхеШыфер" (С) может и не надо повторять, они там малость сжульничали усиления ради, но можно повторить точно такой же другой, с нормальной коррекцией, он назывался PR-50/PRC-50. У них, несомненно, "РИАА много стандартная" :), но можно сделать одну фиксированную. 22 МОм  необязательно, такие резисторы часто бывают нестабильные сами по себе, всё норм.работает начиная примерно с 4,7-6,8. Схемку поищу от 50-х ПРов.

Edited by Xрюн222
  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
1 час назад, юрий робертович сказал:

Вы покажите хоть коррекцию, где? Не нравится, сами делайте как хотите.

Цепочка 120 ком - 2700 пф, нч-сч, резистор 5,6 к на входе с инд.головки - по вч. Все тау есть, но не все очевидны.

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

Очередной "пятничный котик".

Легендарный HK Citation от легендарного Stewart Hegeman,

из серии "Marantz 1 killer", Marantz 7 тем более ?




Xрюн222 Mentor

Xрюн222

Posted
Posted

"Адназначна!" (C) они что то знали. Хегеман, судя по всему, много чего знал, больше чем успевал реализовывать :).И коррекция, тут, что интересно, пассивная.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Ну вероятно у Фишера и Маранца собственно легендарность бешеных денег стоит :). А у Мак'ов так и вообще...Попозже постараюсь найти на эту тему...

юрий робертович Local

юрий робертович

Posted
Posted

Схема Фишера на 6sc7, кому эта нада, ребята? Как это ОППВ влепил, лампы с высоченным Ri, 100 ком в аноде на выходе, высоченный фон неизбежен как два пальца...

Сразу вспоминая тов. Ульянова "возьмем любую деревянную доску из родной русской древесины размером около 15 х 20 см и толщиной около 10..18 мм, и проделаем в ней три отверстия для ламповых панелек"

  • Hmm... (-1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
3 минуты назад, юрий робертович сказал:

вспоминая тов. Ульянова

Товарищ Ульянов был не очень силён в Электронике. Это касается обоих Ульяновых.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
3 минуты назад, S.Laptev сказал:

Это не тот, я полагаю, тот делал на Тамурах, на отборных деталях типа блэк гэт и рикен омах, разбирался в цЫфре и микросхемах.

Тот, чей ФК довольно живо обсуждался на старом АПе. По приезде в Москву, он демонстрировал довольно слабые познания, но быстро поднаторел. Впрочем, это не делает его ФК заслуживающим хоть какого-то внимания.

Климентий Local

Климентий

Posted
Posted
3 минуты назад, S.Laptev сказал:

Понаехавший тоже, как Тарим?

Не буду спорить, Станислав, вам там видней, но это был единственный корректор, который сразу начинал работать и музыку давал.

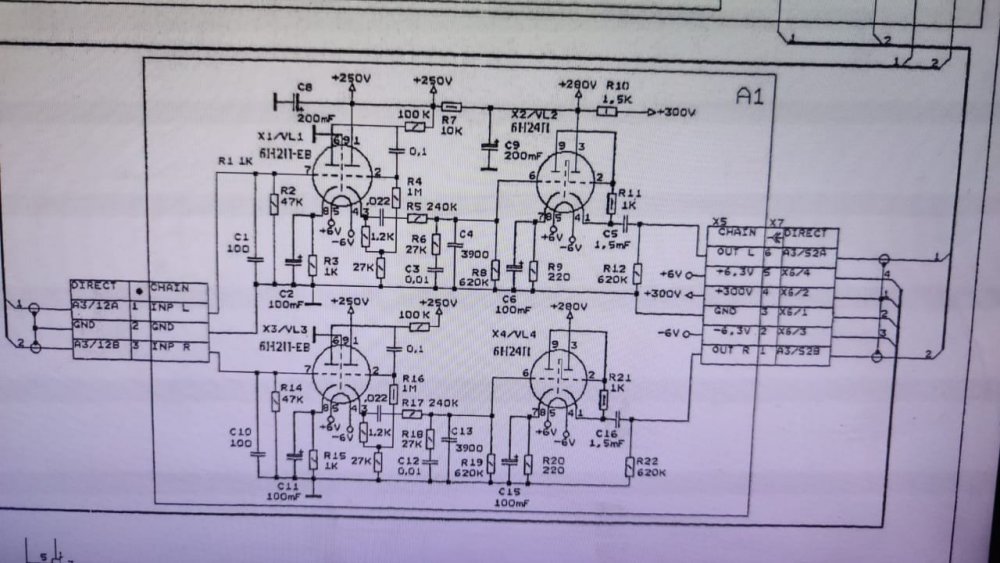

Стародубцева  корректор райская птица, утянутая у Аудио нота целиком?

Часть схемы предварительный усилитель Прибой Paradise

Stan Marsh Mentor

Stan Marsh

Posted
Posted
1 минуту назад, S.Laptev сказал:

Он советовал разные лампы пробовать

Возможно, но я видел и слушал авторский именно на 6Н23П.
