Схемы ламповых RIAA фонокорректоров

Admin

By Admin
in Analog

 Share

Recommended Posts

  • Replies 878
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Xрюн222
Xрюн222

"Не вынесли" только потому что вынес я в свою машину, но мог реально и не успеть, уже дворник был наготове... Стародельный винил вряд ли интересен молодёжи по репертуару, новодельный бессмысленен т.к.

Nittis
Nittis

Резисторы. Манганин в шелке начала 60-х годов. 20kOm.  С уважением, Nittis

юрий робертович
юрий робертович

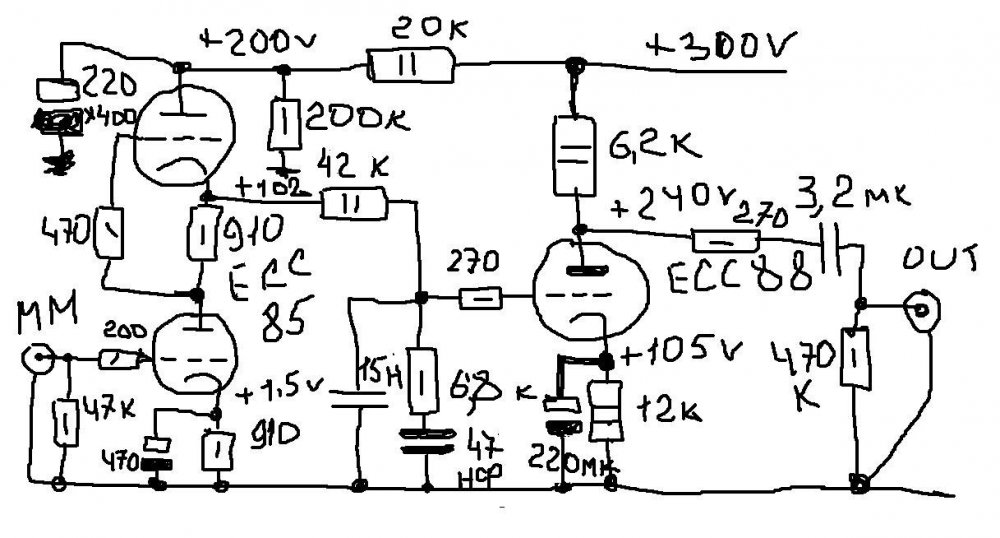

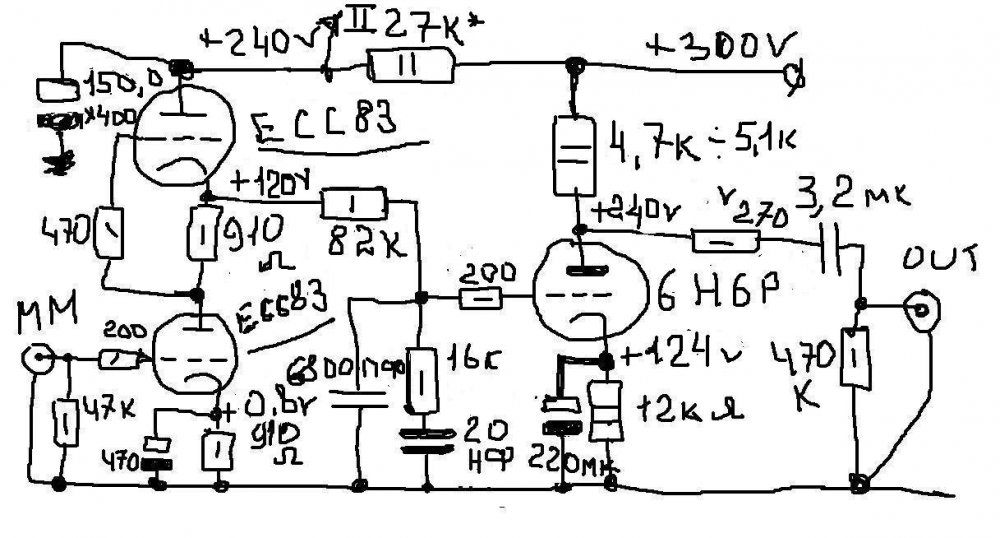

Мэтр Александр Гурский, все красиво, просто, и понятно

Posted Images

  • 1 month later...
юрий робертович Local

юрий робертович

Posted
Posted

Есть "универсальный" корректор, сделал для нестандартных РИАА вроде Балкантона и тп

Тау3 от 45мкс до 85мкс, крутишь на слух, и ОК.

Можно еще менять лампы, они разные по звучанию. Выводы 2,3 сеток и экрана запаяны как на схеме кора, нарисовано правильно.










Pavel M Enthusiast

Pavel M

Posted
Posted

Подскажите, пожалуйста, а в этом корректоре разделительный конденсатор 0,1 мкф можно перенести левее корректирующей цепочки?

Xрюн222 Mentor

Xрюн222

Posted
Posted
48 минут назад, Ollleg сказал:

С отличием, что "хрюкать" на выходе, как 6н8с не будет, что уже лучше.

На пике популярности этой истории притаскивали на "атслушивание" и "атсматривание" несколько вариантов от разных авторов, один другого круче... Вроде никаких проблем с "хрюканием" 6н8с не было.... Когда то давно в КИНАПовском оконечнике была дефективная история про микрофонящую от гудящего дросселя 6н8с :).

Xрюн222 Mentor

Xрюн222

Posted
Posted

Возможно, статистику не собирал, сам Ульяновский не делал, делал много чего другого, в чем проблем с 6н8с не было. СРПП тоже не использую, чаще всего.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
12 минут назад, Xрюн222 сказал:

никаких проблем с "хрюканием" 6н8с не было....

Иногда чихпыхает 6Н9С, встречалось, с 6Н8С проблем не было, а накал в двухэтажных схемах лучше делать поэтажно.

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
22 минуты назад, Ollleg сказал:

А никто и не говорит, что 6н8с плохая лампа, просто непригодные для применения режимы могут испохабить что угодно

Ни плохая ни хорошая, важно применить к месту.

Valinor Local

Valinor

Posted
Posted
2 минуты назад, юрий робертович сказал:

Нормальные корректоры

а чего-нибудь без српп каскадов нету?

Xрюн222 Mentor

Xрюн222

Posted
Posted
1 час назад, Valinor сказал:

а чего-нибудь без српп каскадов нету?

Сделайте "Корректор Хрюна  базовый" и не морочьтесь. Там ни СРПП, ни злобных ОСов, всё по аудиофильским поверьям. Схема имеется на УМЗЧ. Рф Лампы практически любые из доступных и до любых из самых недоступных :).

  • Like (+1) 1
alss Proficient

alss

Posted
Posted
В 07.09.2022 в 13:13, Pavel M сказал:

Подскажите, пожалуйста, а в этом корректоре разделительный конденсатор 0,1 мкф можно перенести левее корректирующей цепочки?

Можно, просто конденсаторы корректирующей цепи останутся без поляризующего напряжения. Говорят, с ним - напряжением - они лучше, а вот что лучше - звучат или работаю - не говорят...

  • Like (+1) 1
Pavel M Enthusiast

Pavel M

Posted
Posted
1 час назад, alss сказал:

Можно, просто конденсаторы корректирующей цепи останутся без поляризующего напряжения. Говорят, с ним - напряжением - они лучше, а вот что лучше - звучат или работаю - не говорят...

Если без поляризующего напряжения, то тогда корректирующие емкости можно было бы набрать из низковольтных.

alss Proficient

alss

Posted
Posted

Совершенно верно. Вот и мучаются разработчики в поисках компромисса. Сделайте с доступными низковольтными, послушайте, если устраивает звучание - стоит ли делать вариант с поляризацией?
