Усилитель Покемон

Valinor

By Valinor
in Valve

 Share

Recommended Posts

  • Replies 82
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Valinor
Valinor

Хочу поделиться простым ламповым усилителем, который успешно трудится у меня уже около 5-ти лет. Я выбрал схему усилителя Покемон Олега Чернышева на лампах 6Н23П и 6П14П. На Aliexpress был з

Карта
Карта

Это детская конструкция (без подробностей, их много, и речь немного о другом).  Покемон истинный = бокемон. Задача - загнать 14ю/84ю область чюдесатых спектров, от 360 вольт и выше (скажем,

Stan Marsh
Stan Marsh

Да и так называемый "Покемон", известный лет уж как восемьдесят, обосновано ничем не лучше усилителя с общей ООС. Не говоря уже об UL.

Posted Images

Карта Proficient

Карта

Posted
Posted

Там +1 исправление должно быть.

И лампы немного не те.

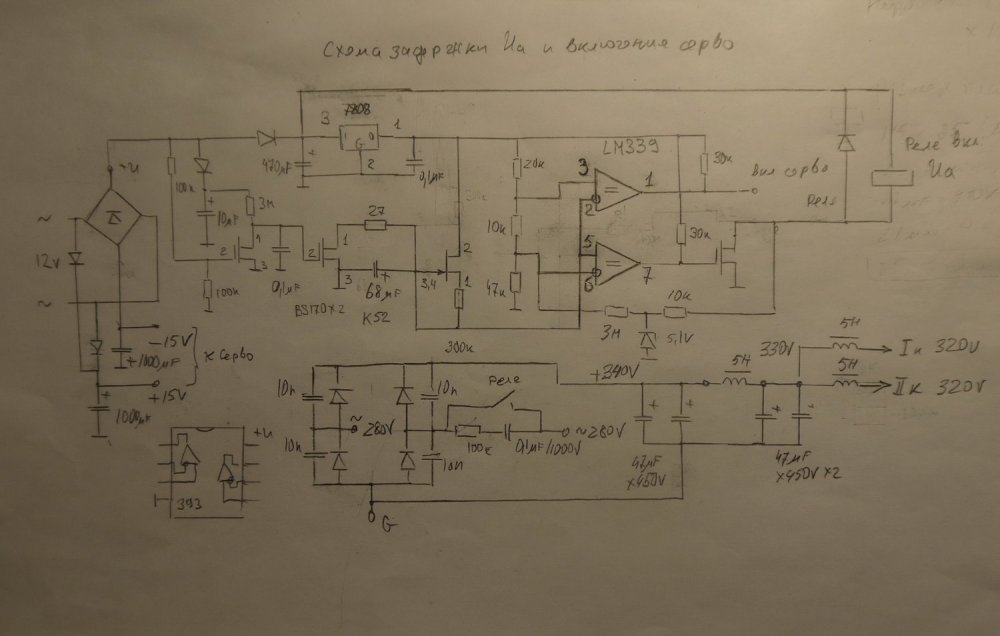

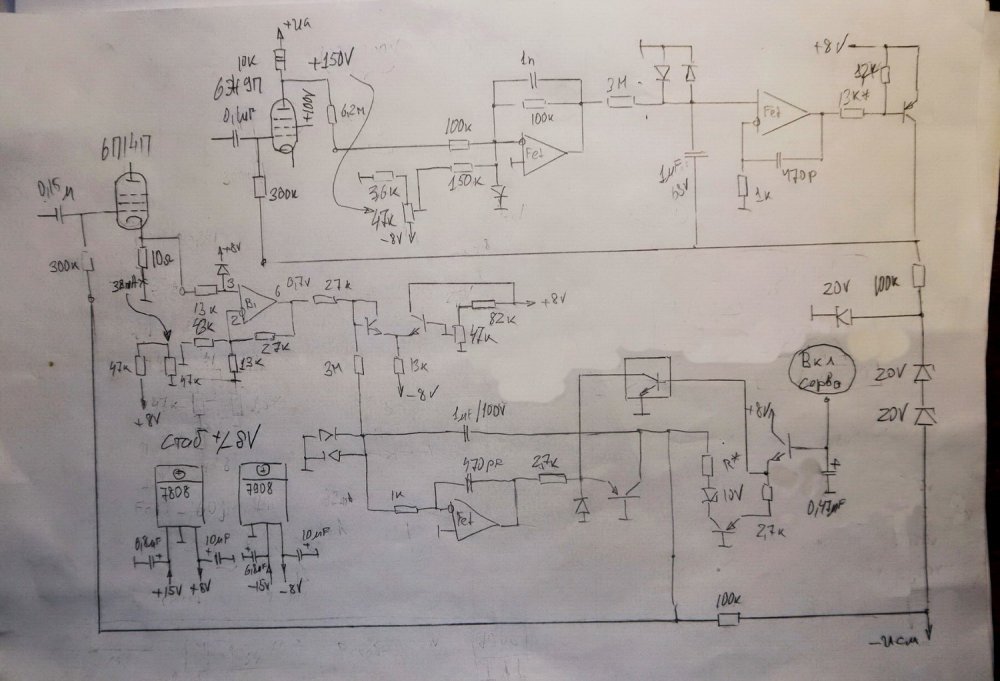

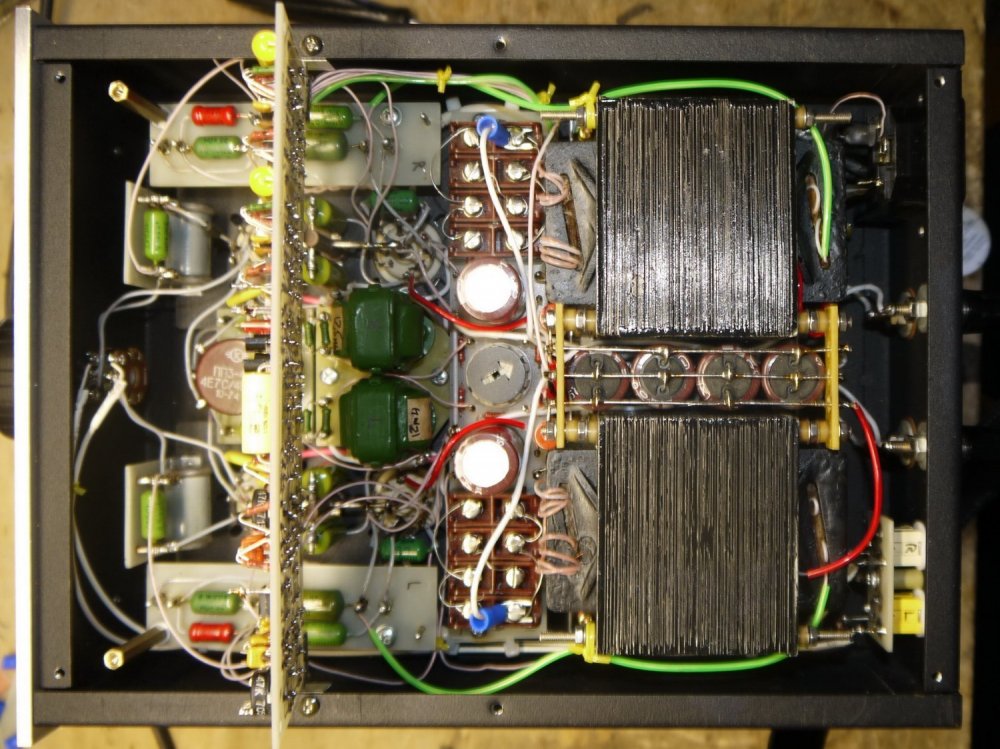

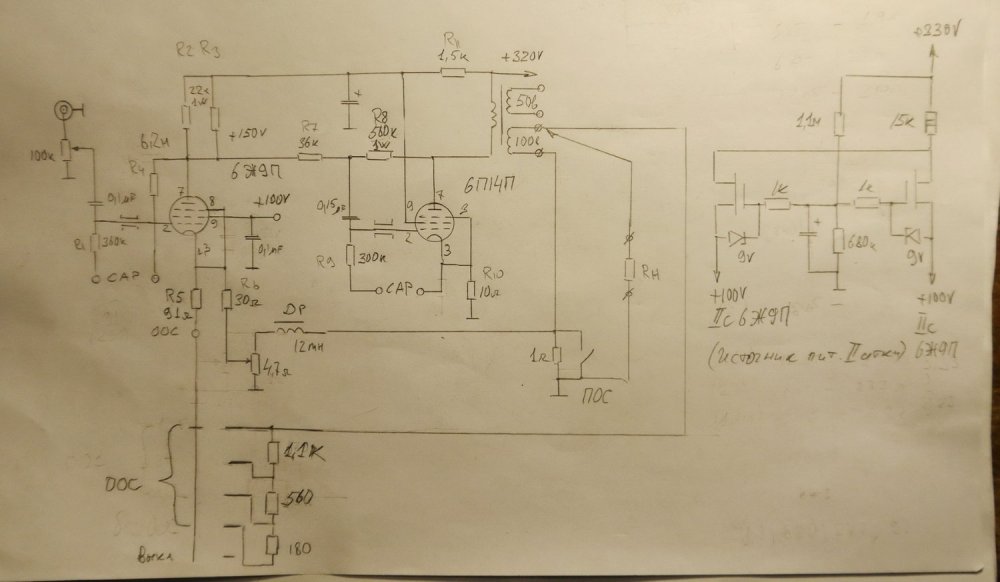

Мой заказ Олегу. Цены не оглашаем :)

(Сейчас меня снова будут бить, но тема та же - попытка улучшить благосостояние местного имбициллёза провалилась)



Карта Proficient

Карта

Posted
Posted

Да, еще. Усилитель как по мне - адский. Крутилка громкости на 06.30, если 08.30, уже страшновато, это для трехполоски сов. бум. динамиков.

По SE-бокемону. Тов. Бока просил передать, что схема со светиками - не она. Она - с резиками.



  • 2 weeks later...
U.L.F. Proficient

U.L.F.

Posted
Posted
В 04.05.2022 в 00:30, Ollleg сказал:



https://forum.cxem.net/index.php?/topic/167222-усилитель-бокемон-от-боки/


Я помню ещё на форуме Сергея Сергеева, эти обновленные "пукемоны-бокемоны" Саша Бокарёв выпускал в свет чуть ли не раз в месяц. Причем каждый последующий полностью низвергал ниже плинтуса все предыдущие. ? Помню с его слов, что одним из самых благозвучных был вариант с драйвером на 6п6с и с ней же на выходе, причем драйвер вроде как тоже в тетроде работал.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
7 минут назад, U.L.F. сказал:

Причем каждый последующий полностью низвергал ниже плинтуса все предыдущие. ?

Это как обычно.:smile-11:

Спойлер

 Происшедшее нарастание улыбок и чувств напоминало рукопись композитора Франца Листа, где на первой странице указано играть "быстро", на второй-"очень быстро", на третьей-"гораздо быстрее", на четвертой-"быстро как только возможно" и все-таки на пятой - "еще быстрее".



  • Круто (+1) 1
U.L.F. Proficient

U.L.F.

Posted
Posted

Это я всё к тому, что понятие "бокемон" включает в себя кучу усилителей, объединенных только типом обратной связи и твз1-6 на выходе(ну любит из Саша, что поделать).

Timbuktu Proficient

Timbuktu

Posted
Posted
7 часов назад, Stan Marsh сказал:

Испорченный прокладкой неплохой РР?

А что в нём испортилось? Достал бумажку и РР, всунул-SE :smile-17:

  • 4 weeks later...
  • 1 year later...
AlexKorotov Local

AlexKorotov

Posted
Posted

После покупки маленького корпуса для маленького усилителя (от Ахмеда), задумался над покемоном.

У меня вопрос: какие параметры должен иметь выходной трансформатор? Хочу сам намотать.

Есть железки (от силовых трансформаторов) с подходящими под этот корпус размерами с сечением железа  Ш16 с набором 48 мм.



Rezvoy Local

Rezvoy

Posted
Posted
18 часов назад, AlexKorotov сказал:

После покупки маленького корпуса для маленького усилителя (от Ахмеда), задумался над покемоном.

У меня вопрос: какие параметры должен иметь выходной трансформатор? Хочу сам намотать.

Есть железки (от силовых трансформаторов) с подходящими под этот корпус размерами с сечением железа  Ш16 с набором 48 мм.



Отличный вопрос! Тип лампы не интересует вовсе...

Stan Marsh Mentor

Stan Marsh

Posted
Posted
20 часов назад, AlexKorotov сказал:

...какие параметры должен иметь выходной трансформатор?

Насколько я помню, проект "Покемон" задумывался как бюджетный, с выходным трансформатором а-ля ТВЗ1-9.

alex2203 Proficient

alex2203

Posted
Posted

Всегда я все теряю. Когда-то мотал для 6Ф3П. Нашел бумажечку. I -780+1300+780 d-0,18. II-2X(84+28) d=0.5

Какое железо нет бумажечки, Но то были силовые от усилителей самописцев на ПЛ S=около 6 кв.

AlexKorotov Local

AlexKorotov

Posted
Posted
2 часа назад, Rezvoy сказал:

По просьбе трудящихся мотал для EL84 8 Ом - 7 кОм. Отзывы положительные.

Для покемона? Меня смутило, что ООС снижает приведенное сопротивление к аноду для 6П14П менее 1 ком (в той, авторской статье от Олега).

AlexKorotov Local

AlexKorotov

Posted
Posted
2 часа назад, Stan Marsh сказал:

Насколько я помню, проект "Покемон" задумывался как бюджетный, с выходным трансформатором а-ля ТВЗ1-9.

Я купил вместе с корпусом выходные тр-ры (типа ТВЗ 1-9), и они мне что то не понравились, решил поэтому сам намотать.

AlexKorotov Local

AlexKorotov

Posted
Posted
4 часа назад, Rezvoy сказал:

Отличный вопрос! Тип лампы не интересует вовсе...

В этот корпус только пальчиковые лампы можно установить.

Значит остается только 6П14П...

Stan Marsh Mentor

Stan Marsh

Posted
Posted
10 минут назад, AlexKorotov сказал:

Значит остается только 6П14П...

Есть вариант поинтереснее: 6П1П.



12 минут назад, AlexKorotov сказал:

...сам намотать.

Как всегда: 2500...3000 витков первички.

Rezvoy Local

Rezvoy

Posted
Posted
18 минут назад, AlexKorotov сказал:

Для покемона? Меня смутило, что ООС снижает приведенное сопротивление к аноду для 6П14П менее 1 ком (в той, авторской статье от Олега).

Нагрузочная практически не меняется, некоторая потеря мощности при выигрыше в линейности.

EL84pok1.pdf

Rezvoy Local

Rezvoy

Posted
Posted
28 минут назад, Stan Marsh сказал:

Есть вариант поинтереснее: 6П1П.



Как всегда: 2500...3000 витков первички.

Для 6П1П, 6П6С я бы выбрал 5, а лучше 6 кОм приведенного.
