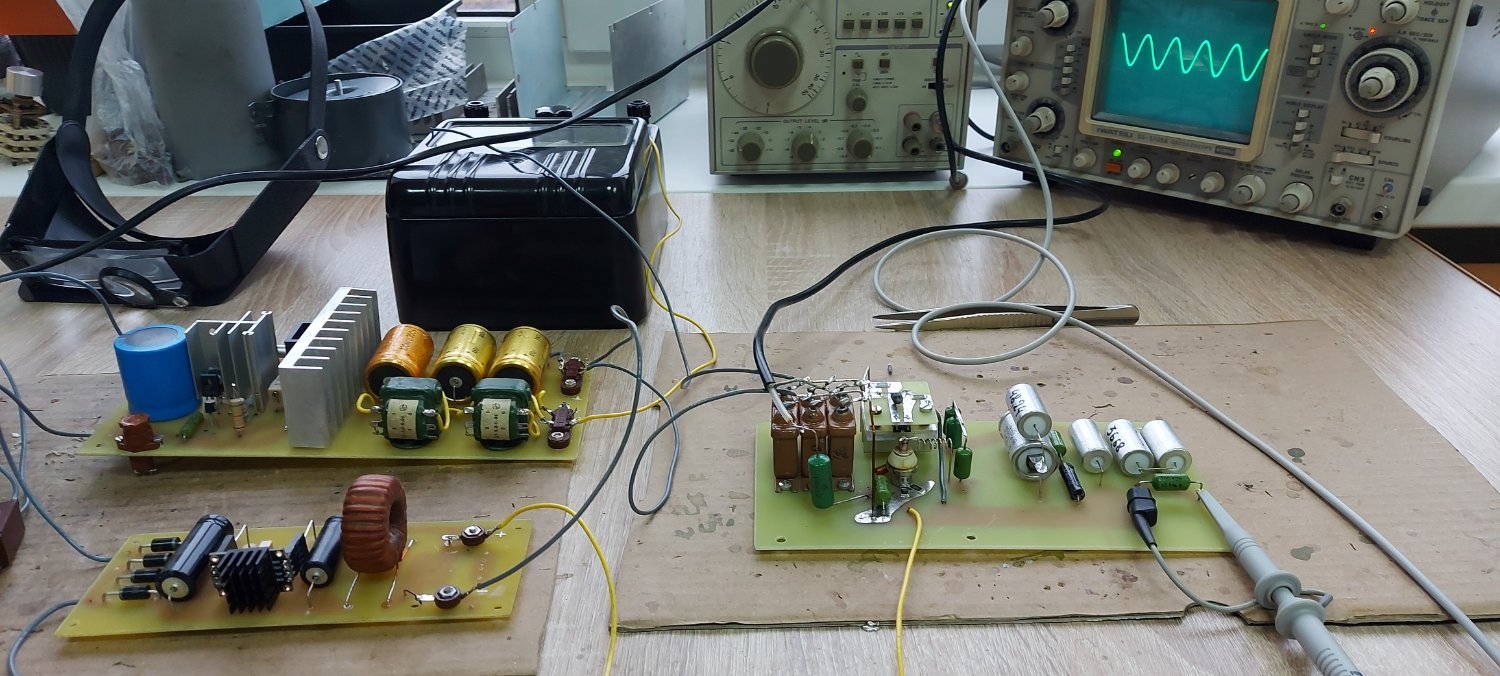

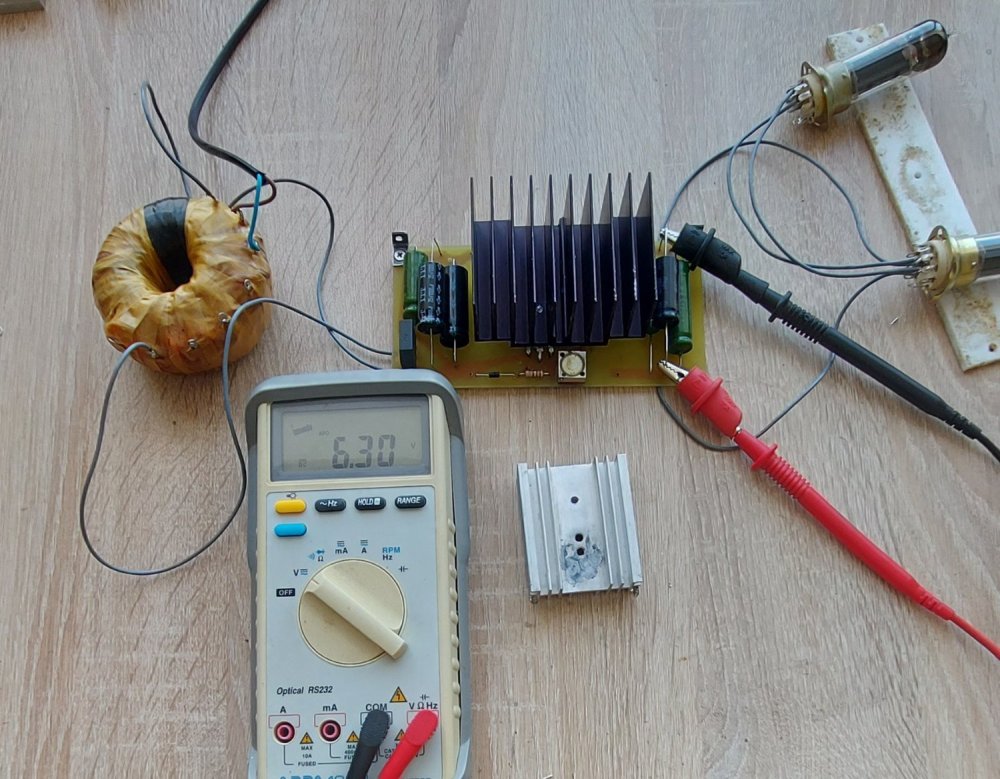

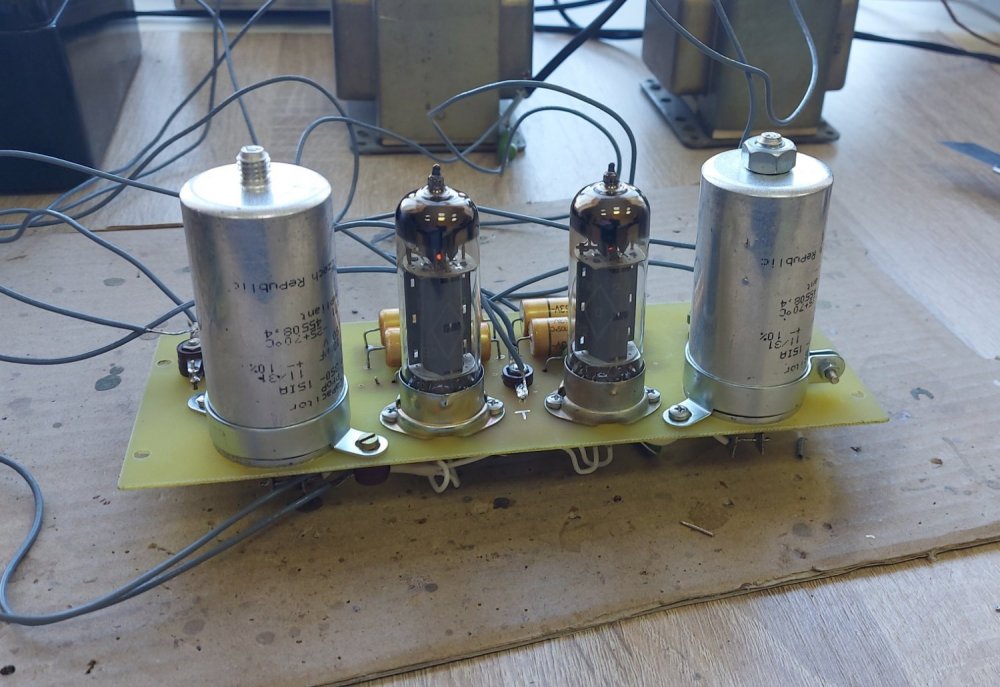

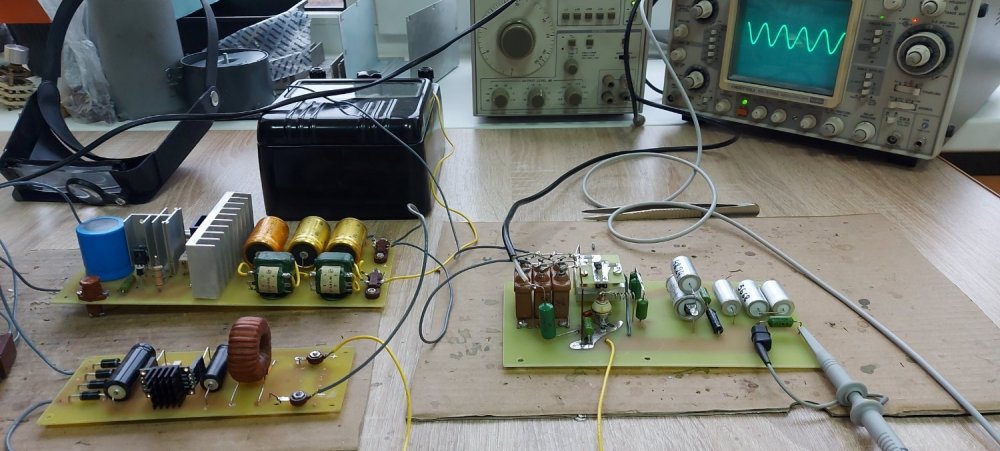

Стабилизатор анодного первого каскада и первый каскад с цепями коррекции.


  • Like (+1) 1
Posted

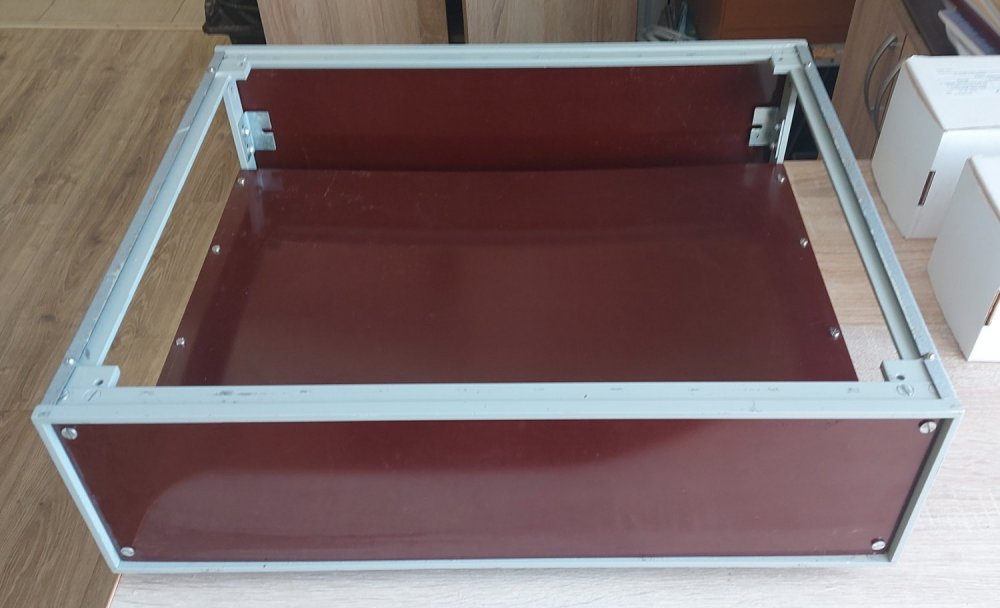

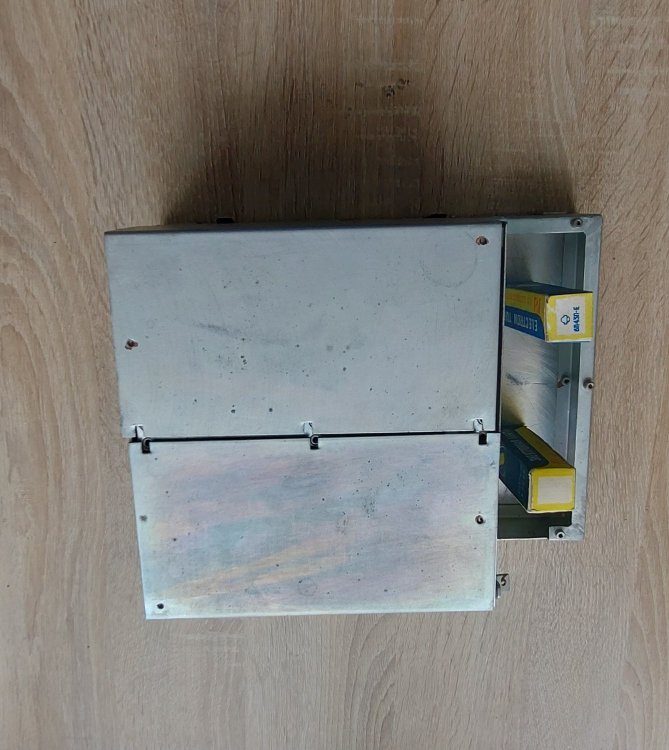

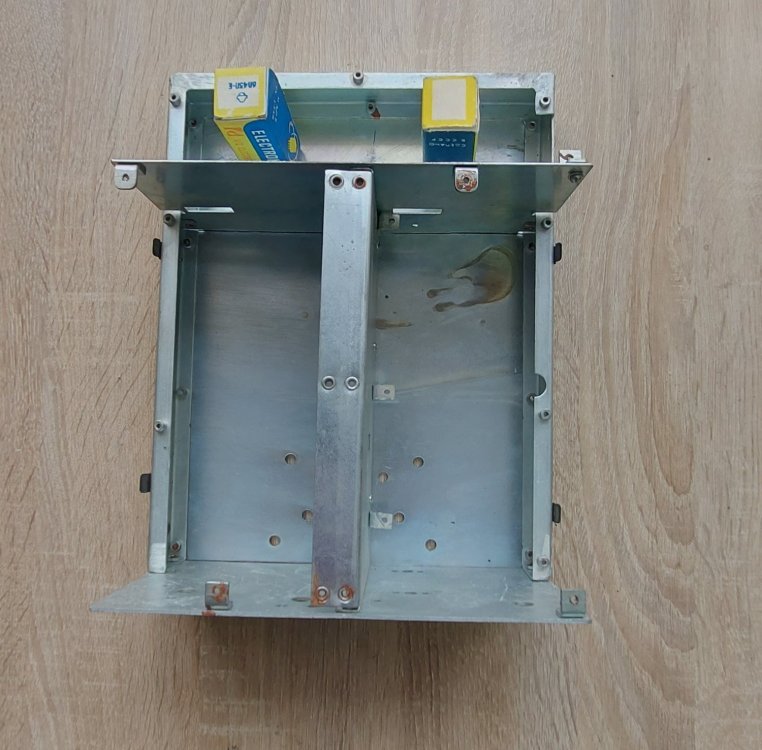

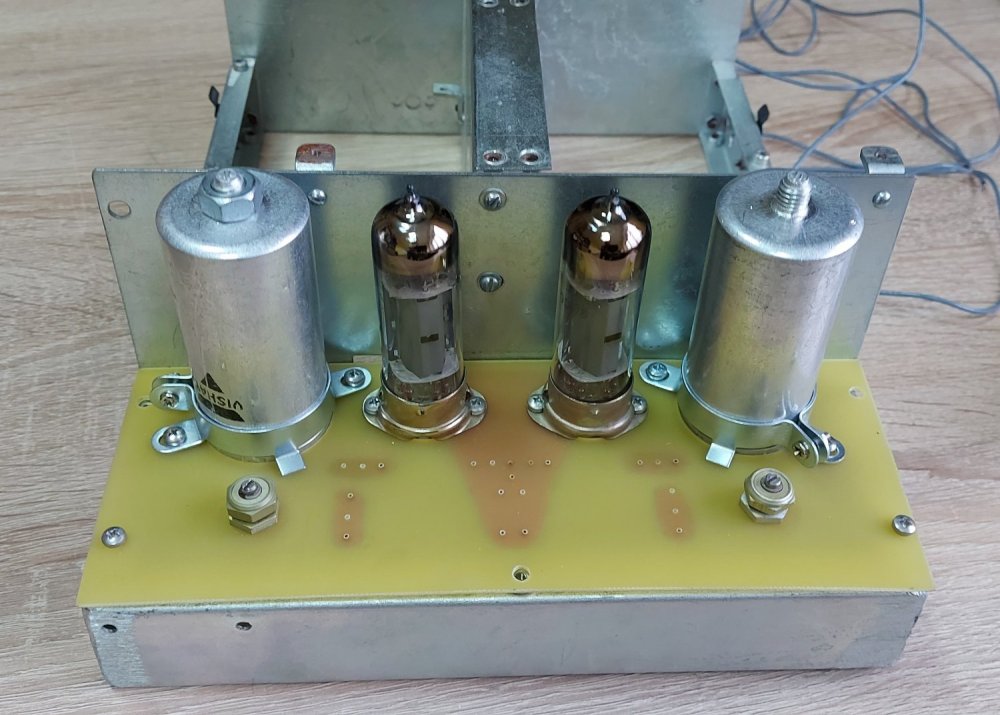

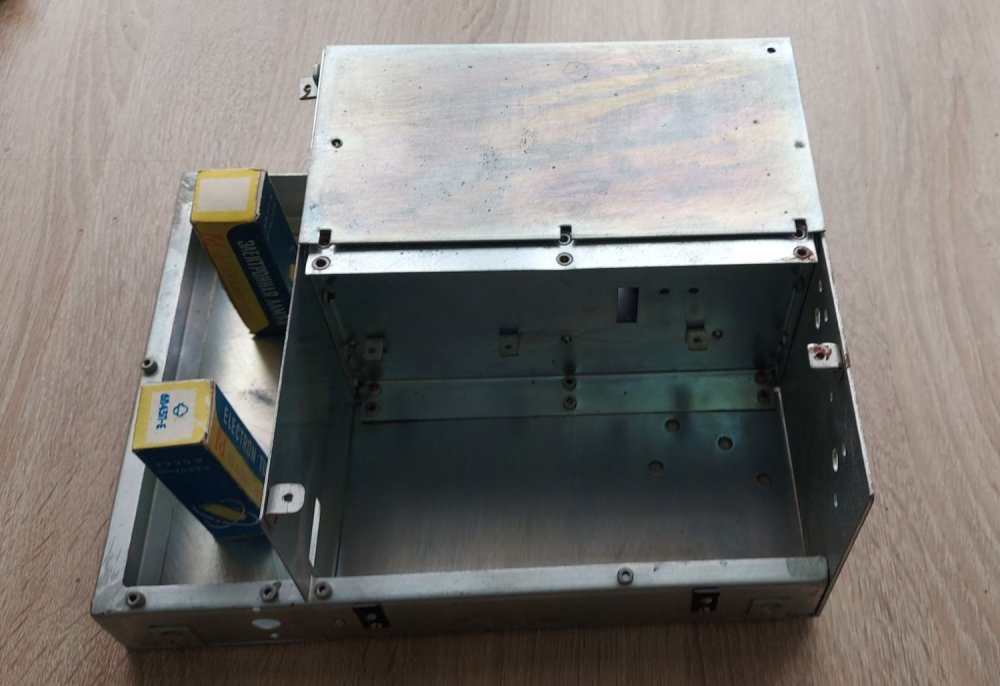

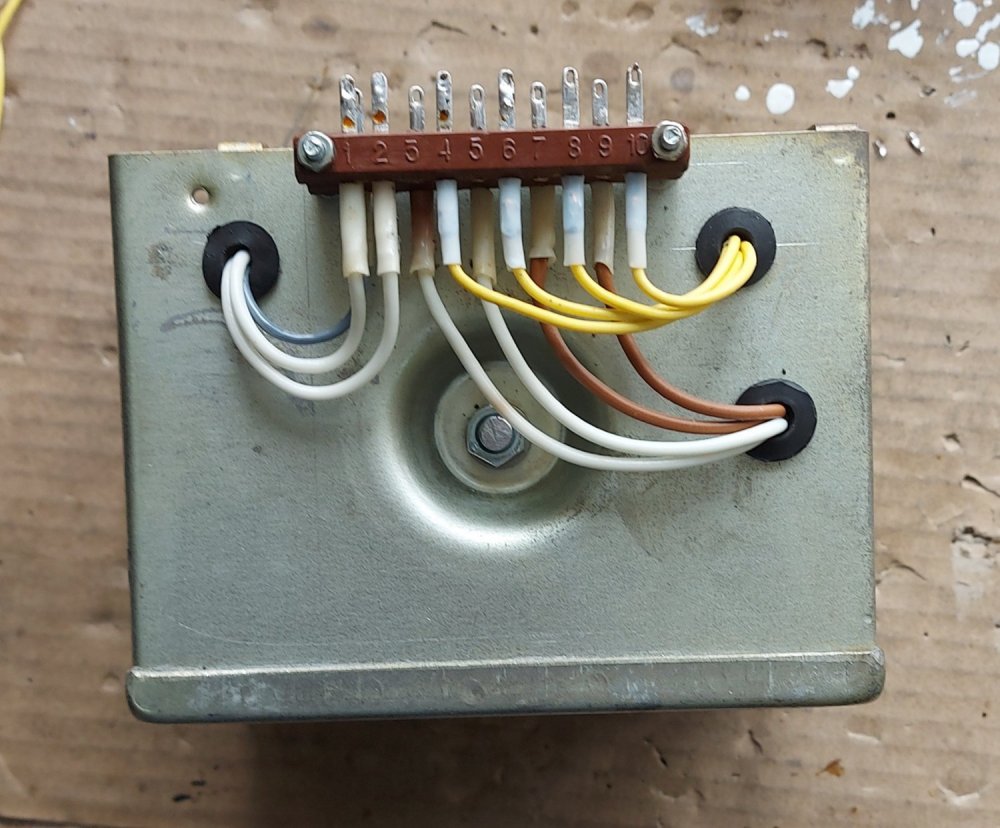

Шасси для первого и второго каскада корректора. Шасси от немецкого осциллографа.




Posted

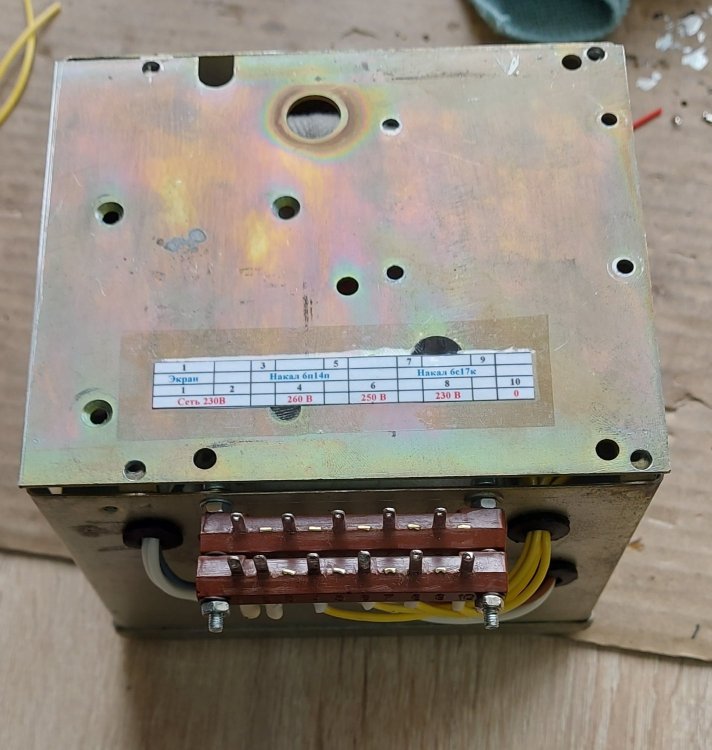

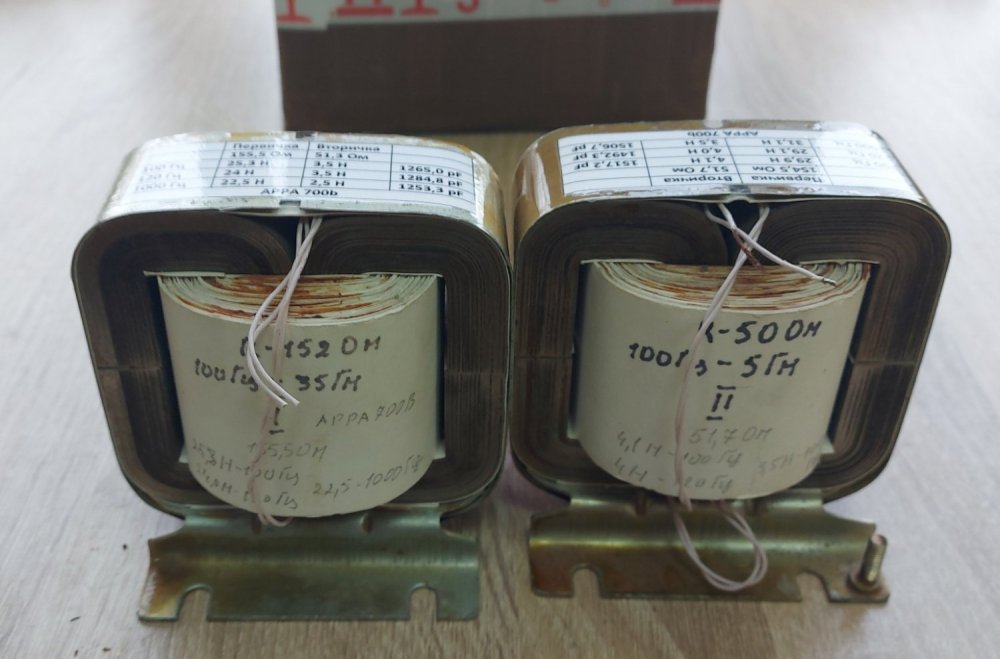

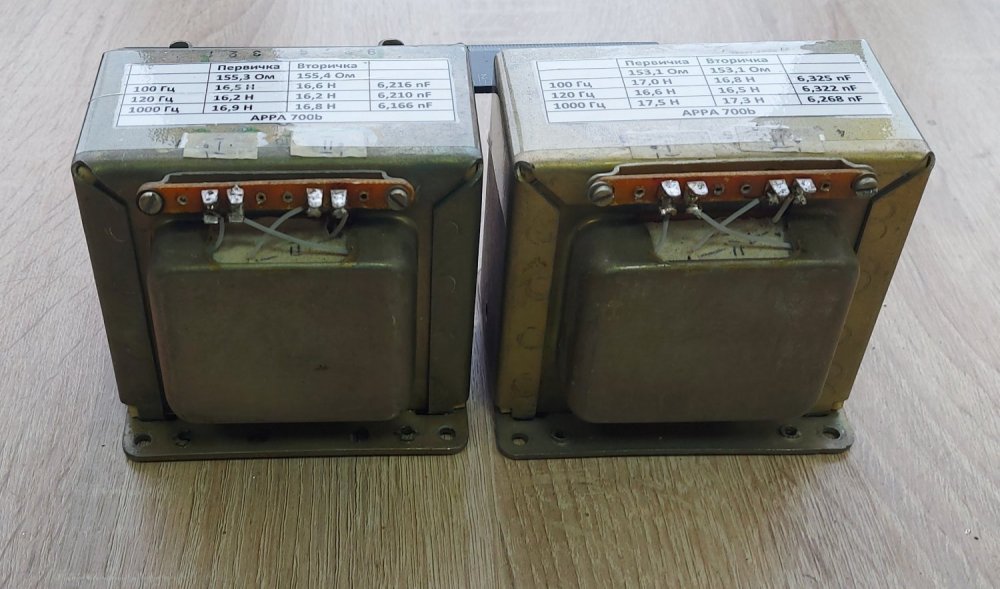

На этих трансах немного не хватает усиления.

Попробую другие 1:1.

Лет десять назад мотал Дим-Димыч под мои хотелки.


  • Like (+1) 3
Posted

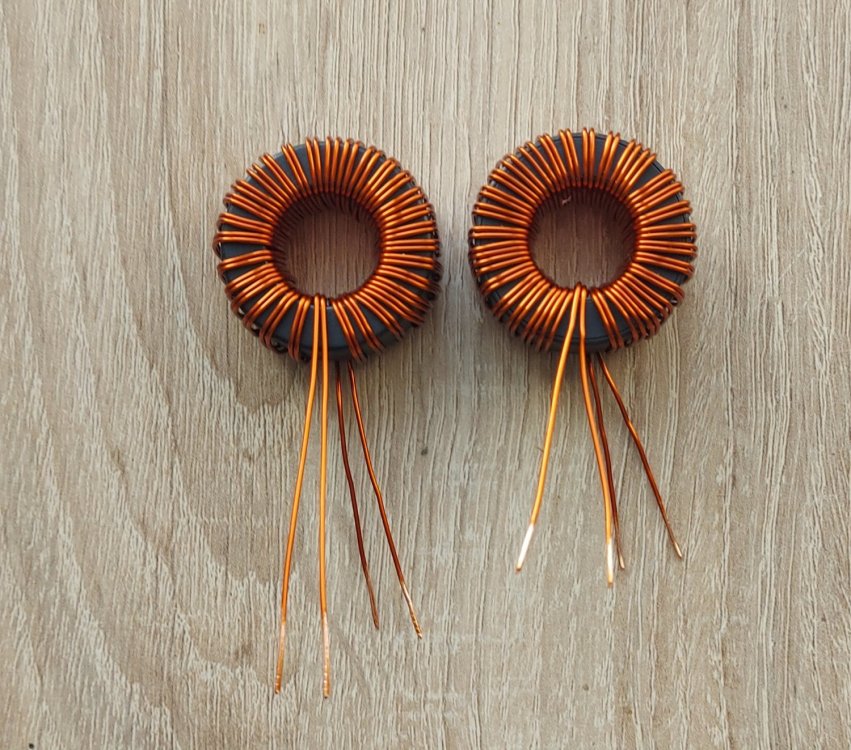

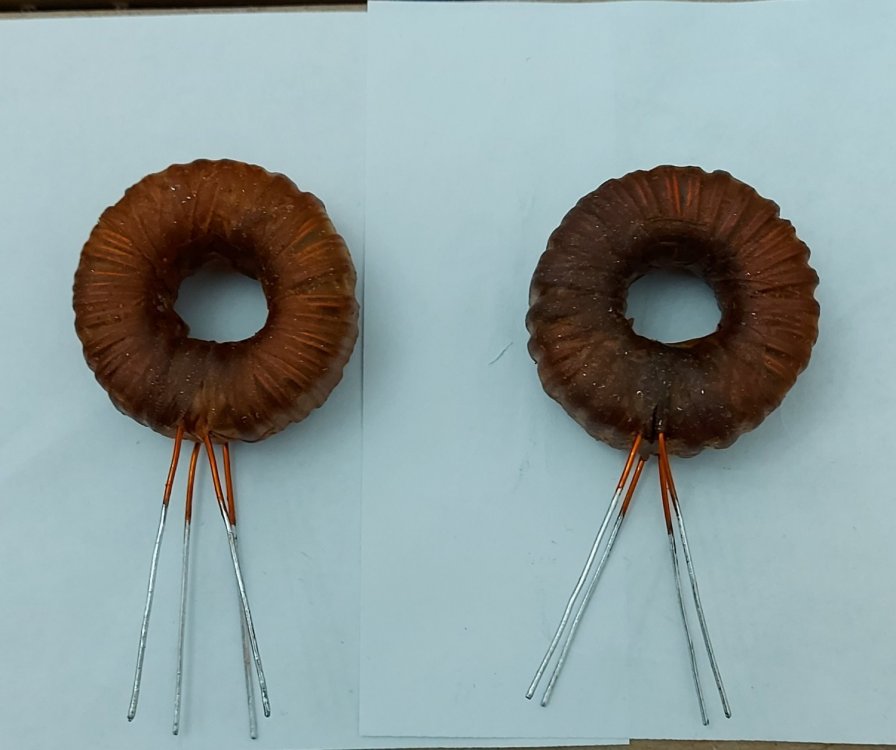

Колечки в цеп питания накала 6с17к.

Сами кольца производства Мстатора.





  • Like (+1) 1
Posted

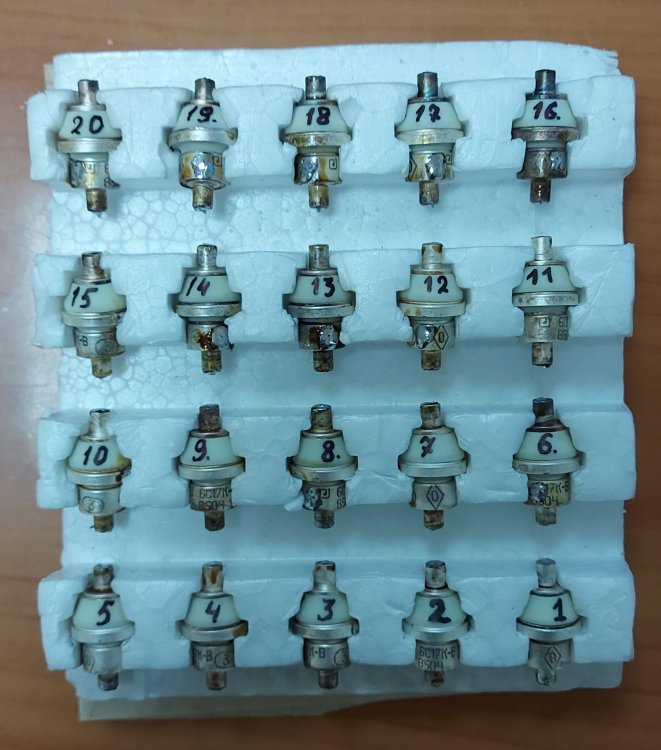

6С17К - 20 шт. Из 20 смог отобрать три пары. Одна лампа из подобранной пары, через несколько часов сильно замикрофонила, так что реально удалось выбрать только 2 пары.


  • Like (+1) 2
Posted
В 17.04.2025 в 21:29, Dalex сказал:

Колечки в цеп питания накала 6с17к.

Сами кольца производства Мстатора.






Можно подробнее о кольцах - лежат похожие но побольше с распределенным зазором. Хотел ширококополосную  мерную индуктивность для коррекции. С полосой все нормально - до 40 кГц (диапазон прибора) индуктивность не меняется, но с какого то предела витков от их количества  не зависит. Тип MSC 32S-NGA.

Posted
1 hour ago, johnson1496 said:

Можно подробнее о кольцах

Это обычный железный аморф с обработкой в сильном поперечном поле. Отчего проницаемость падает. По паспорту непонятно, но с учетом(?) Кст 0,72, составляет 162. Работал с таким от Метгласа. Хорош в ККМ (PFC).

  • Like (+1) 1
Posted
12 часов назад, BAA сказал:

Это обычный железный аморф с обработкой в сильном поперечном поле. Отчего проницаемость падает. По паспорту непонятно, но с учетом(?) Кст 0,72, составляет 162. Работал с таким от Метгласа. Хорош в ККМ (PFC).




Posted

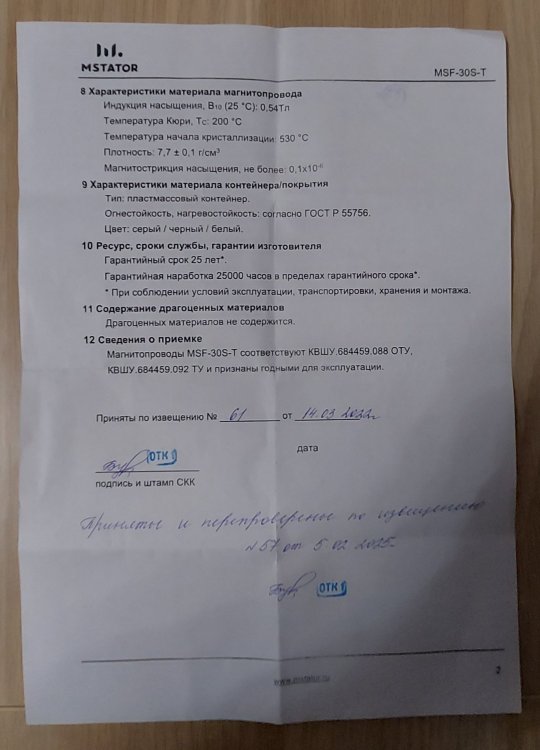

6 hours ago, Dalex said:

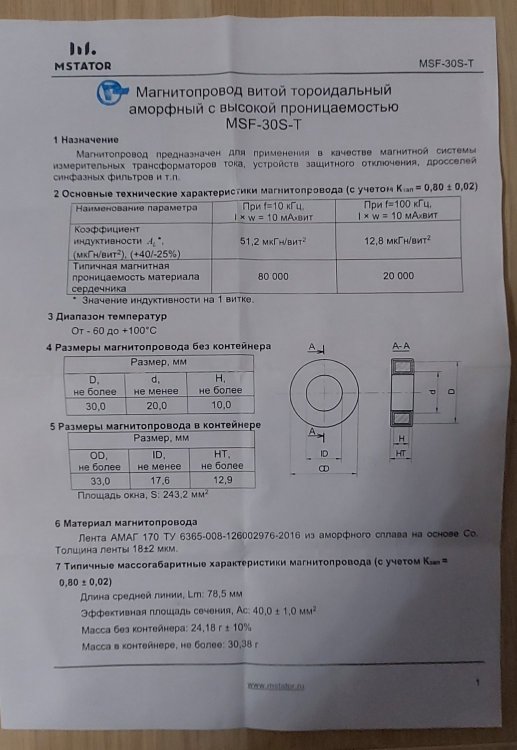

MSF-30S-T

Вы правда считаете, что указанное вами  и

21 hours ago, johnson1496 said:

Тип MSC-32S-NGA.

это одно и то же?

Posted
2 часа назад, BAA сказал:

Вы правда считаете, что указанное вами  и

это одно и то же?

Я показал кольцо которое применил. И не более того.

Posted
38 минут назад, Dalex сказал:

Я показал кольцо которое применил. И не более того.

В фильтре по питанию?

Posted
1 час назад, johnson1496 сказал:

В фильтре по питанию?

Да. Стабилизатор накала 6с17к.

Posted
7 минут назад, johnson1496 сказал:

А его реальное название?

Я его сам мотал.

Работает в стабилизаторе.
