юрий робертович Posted August 21, 2022 Share Posted August 21, 2022 Димыч, неужели 45 триод от переменки фонит? Первый раз такое слышу, две моих пары молчок. Link to comment Share on other sites More sharing options...
Anatolii Posted August 21, 2022 Share Posted August 21, 2022 51 минуту назад, юрий робертович сказал: Димыч, неужели 45 триод от переменки фонит? Первый раз такое слышу, две моих пары молчок. а средняя точка как реализована ? на отводе трансф. или резист. делитель или переменный рез. Link to comment Share on other sites More sharing options...
ДимДимыч Posted August 21, 2022 Share Posted August 21, 2022 Средняя точка в накальнике никогда не прокатит, только центрирующий резистор. У меня такой вывод с моей совсем малой практики. 3 Link to comment Share on other sites More sharing options...
Anatolii Posted August 21, 2022 Share Posted August 21, 2022 есть какие то ппб малоомные . Link to comment Share on other sites More sharing options...

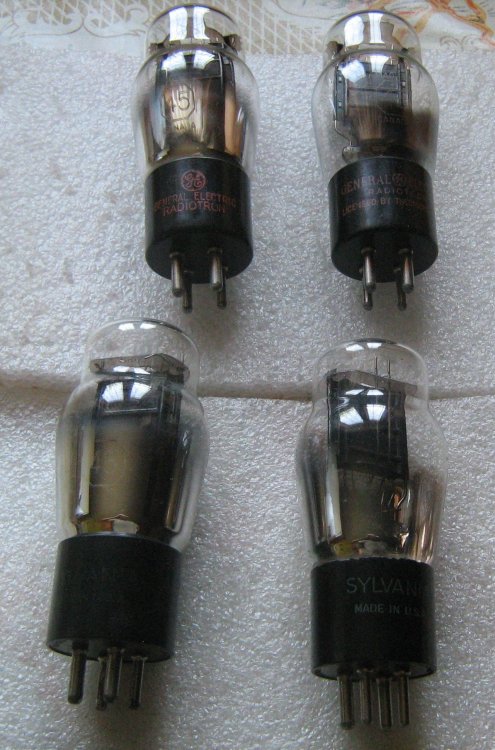

юрий робертович Posted August 22, 2022 Share Posted August 22, 2022 Накальник со ср. точкой, фона нет, хоть динамики в ухо засунь. Лампы даже разные, по накалу ноль эмоций. Link to comment Share on other sites More sharing options...
юрий робертович Posted August 22, 2022 Share Posted August 22, 2022 ??? Link to comment Share on other sites More sharing options...
юрий робертович Posted August 22, 2022 Share Posted August 22, 2022 Напряжёметром, а чё? Понимаешь слова, фона НЕТ. К выходу всегда подключен осцилл С1-68, даже на 1 мВ/деление не видно. Link to comment Share on other sites More sharing options...
юрий робертович Posted August 22, 2022 Share Posted August 22, 2022 Предствляешь, а я могу повеврку проводиить, и бумаги все есть. Тебе слабО? Link to comment Share on other sites More sharing options...
юрий робертович Posted August 22, 2022 Share Posted August 22, 2022 Работал нач. сектора БИПа в 1992-93г. Где сложно, две по половинике 6н8с, или 6sn7 в канале, и две 45. И драйвер запитан +600в, лет 5 пашет, немного изменено. Чувствительность со входа ~0,6-0,7 вольта, в катодах 6н8с конденсаторов НЕТ. Link to comment Share on other sites More sharing options...
юрий робертович Posted August 22, 2022 Share Posted August 22, 2022 Кондеров нет, потому как ХВАТАЕТ, чувств. 0,6-0,7 вольта. А не жалких 2,5 вольта твоих на 6э5п Назвали так, когда уволился со старой. 1 Link to comment Share on other sites More sharing options...
Anatolii Posted August 22, 2022 Share Posted August 22, 2022 2 часа назад, юрий робертович сказал: Кондеров нет, потому как ХВАТАЕТ, чувств. 0,6-0,7 вольта. А сколько на аноде у 6н8 . хватает здоровья качнуть 45 .Ток наверное маленький Link to comment Share on other sites More sharing options...
Xрюн222 Posted August 22, 2022 Share Posted August 22, 2022 Бокарев рекомендует 6н9с - 2 половины впараллель. Link to comment Share on other sites More sharing options...
Anatolii Posted August 22, 2022 Share Posted August 22, 2022 А вот Геген не советовал такое . типа Лещенко и Винокур дуэтом . Хотя многие не считаются с ним . Link to comment Share on other sites More sharing options...
Xрюн222 Posted August 22, 2022 Share Posted August 22, 2022 А вот Бокарев советовал. Кто Вам нравится из гуру больше, тот вариант и выберите. :) Link to comment Share on other sites More sharing options...

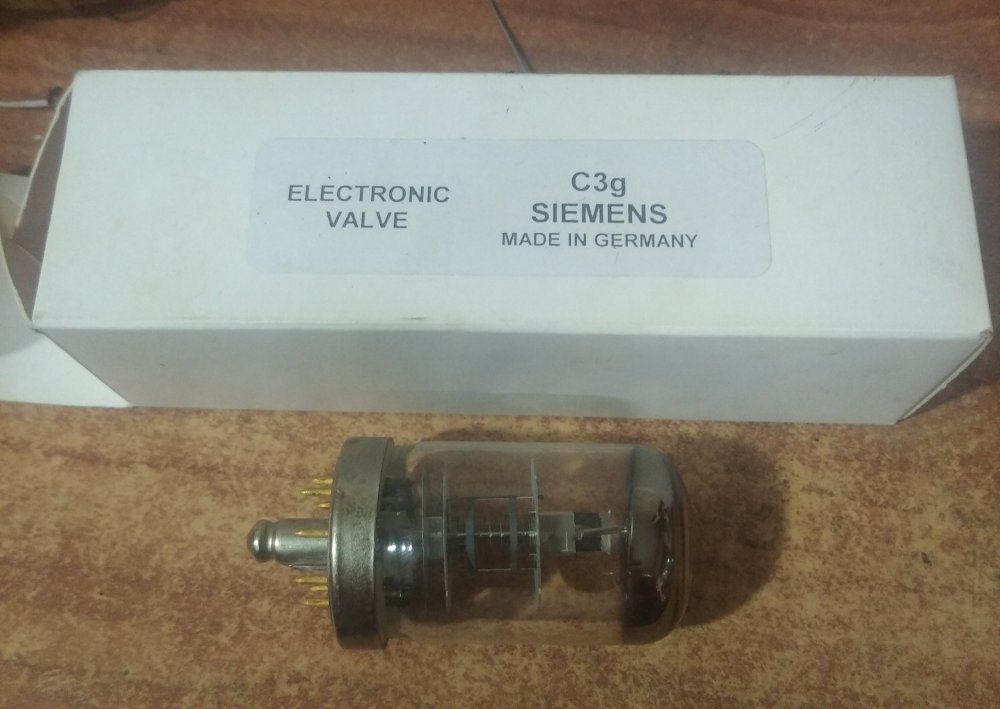

Anatolii Posted August 22, 2022 Share Posted August 22, 2022 Я приготовил для 45 C3G пока в раздумьях как ее подключить . Триодом , пентодом . Если триодом ,то с трансформатором? Или другой вариант драйвера . Ум на раскоряку . Лампы раздел , думал красивые как С3М , нет скромно выглядят . Link to comment Share on other sites More sharing options...
RedStar Posted August 22, 2022 Share Posted August 22, 2022 Вряд ли раскачает 45-ю по напряжению. Вот в соседнюю ветку, подходит. Link to comment Share on other sites More sharing options...
Anatolii Posted August 22, 2022 Share Posted August 22, 2022 С3М качает в пентоде 300 ку 20 , а С3G к.у в 2 раза больше . 40 Link to comment Share on other sites More sharing options...
RedStar Posted August 22, 2022 Share Posted August 22, 2022 Какое напряжение у 45 и Ra? Link to comment Share on other sites More sharing options...
RedStar Posted August 22, 2022 Share Posted August 22, 2022 12 минут назад, Anatolii сказал: С3М Так она в пентоде. Еще. Какое смещение у 45? Link to comment Share on other sites More sharing options...
Anatolii Posted August 22, 2022 Share Posted August 22, 2022 u А у 45 по даташ. 250 превышать не буду .смещ. по памяти 40 -45 в . Link to comment Share on other sites More sharing options...

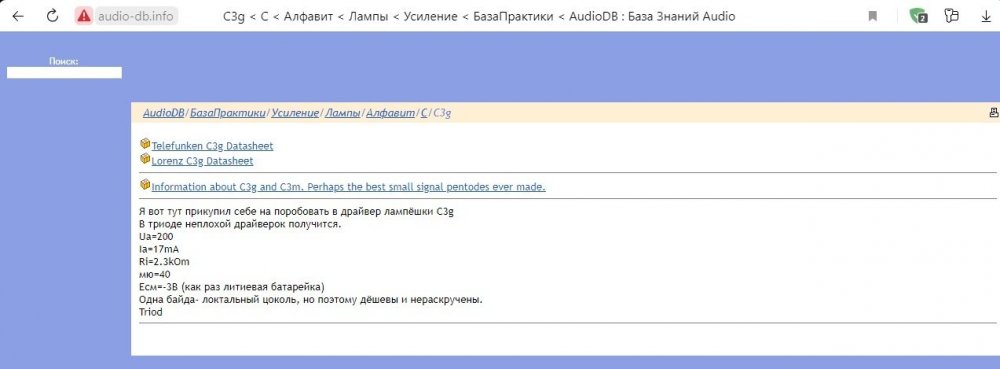

Anatolii Posted August 22, 2022 Share Posted August 22, 2022 вот ,нашел . Мне конд. не нравится . хороший трансф. можно намотать . и фикс. смещ. Как то так пока вижу . 1 Link to comment Share on other sites More sharing options...

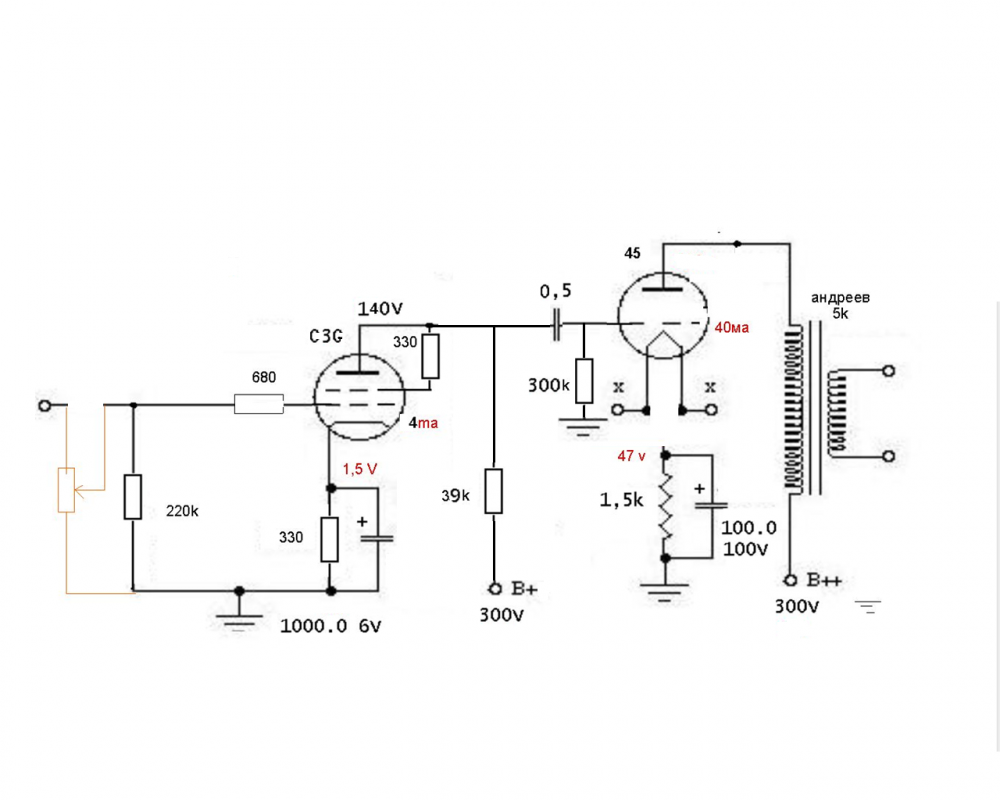

RedStar Posted August 22, 2022 Share Posted August 22, 2022 Тогда пентодом C3G. Может так, только усиление немного больше. Можно катодный рез. не шунтировать, снизится усиление: Link to comment Share on other sites More sharing options...
Anatolii Posted August 22, 2022 Share Posted August 22, 2022 я хотел пока предварительно ее в триоде с трансф. посчитать . А если не хватит усиления , то с повышением сделать , не больше 1: 1,3 . если не пролезет , то пентодом без к. конд . честно говоря я давно загорелся посмотрев это . хочу тоже без эл.литов обойтись . 1 Link to comment Share on other sites More sharing options...
RedStar Posted August 22, 2022 Share Posted August 22, 2022 В триоде с МКТ можно по графику выше. Должно получиться. Только МКТ надо нагрузить на Ra. Link to comment Share on other sites More sharing options...
Anatolii Posted August 22, 2022 Share Posted August 22, 2022 Link to comment Share on other sites More sharing options...
