Защита обмоток ТВЗ от пробоя.

KAI

By KAI
in Valve

 Share

Recommended Posts

KAI Proficient

KAI

Posted
Posted

Скачок высокого напряжения, при отключении нагрузки, может пробить изоляцию провода обмотки.

Поможет-ли установка разрядника в этом случае?

  • Replies 60
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Xрюн222
Xрюн222

Нужен именно прибор контроля перенапряжений, мгновенного действия, а есть в этот момент нагрузка или нет - неважно.  В простейших недорогих пентодных усилителях ставили параллельно вторичке выход

Dolboyacher
Dolboyacher

На сколько понимаю, защита актуальна только для пентодов\тетродов, при использовании триодов (псевдотриодов) ,благодаря относительно низкому сопротивлению , триод сам шунтирует обмотку трансформатора,

Карабасс
Карабасс

Вопрос к присутствующим на форуме:- у кого хоть раз случался пробой выходника (не тысячими воль на аноде) при отключеной нагрузке?  У меня ни разу! И специально сегодня проверил на макетном УНЧ с

Posted Images

BAA Master

BAA

Posted
Posted
54 minutes ago, KAI said:

Скачок высокого напряжения, при отключении нагрузки, может пробить изоляцию провода обмотки.

Поможет-ли установка разрядника в этом случае?

Скорее да чем нет. Весь вопрос сколько тока даст ограничиваемый "источник напряжения".  Разрядник пользуют от разрядов статического электричества. Если в разряднике возникнет дуга, то напряжение на ней невысоко и дуга не прекратится, а разрядник сгорит.

Сергей Б Local

Сергей Б

Posted
Posted

Я обычно подгружаю 4-х омный отвод резистором на 15-20 ом, правда пробоев ниразу в своих усилителях не видел, но как грицца ...

При этом звук точно хуже не становится.

Пробивает, если усилитель склонен к возбуждению, там амплитуда в первичке, на резонансе прошивает 2 мм до железа. Правда один такой попался, текли конденсаторы в межкаскаде, и электролиты посохли, генерил зачётно.

  • Like (+1) 1
Кружка Local

Кружка

Posted
Posted
26 минут назад, Сергей Б сказал:

Пробивает, если усилитель склонен к возбуждению, там амплитуда в первичке, на резонансе прошивает 2 мм до железа.

2мм это минимум 2кВ.

Про пентоды на выходе не скажу, а с триодами ни разу проблем не было.

alex2203 Proficient

alex2203

Posted
Posted

В связи на НУП и НРП всегда стояли разрядники в основном от наводящего напряжения если гроза и молнии, но довольно часто они не спасали.

BAA Master

BAA

Posted
Posted

Разъемы с коротилками? Либо динамик либо балласт. Можно ограничители полупроводниковые, те сгорают в КЗ, если что, но одноразово.

May Collaborator

May

Posted
Posted

Если включить некоторые ламповые усилители без нагрузки (у которых выходной трансформатор маленький и не имеет 10-ти кратного запаса по мощности), то напряжение на выходном трансформаторе растет лавинообразно и достигает таких высот, что возникает пробой (то есть, тот же самый разряд) выходной лампы и выходного трансформатора.

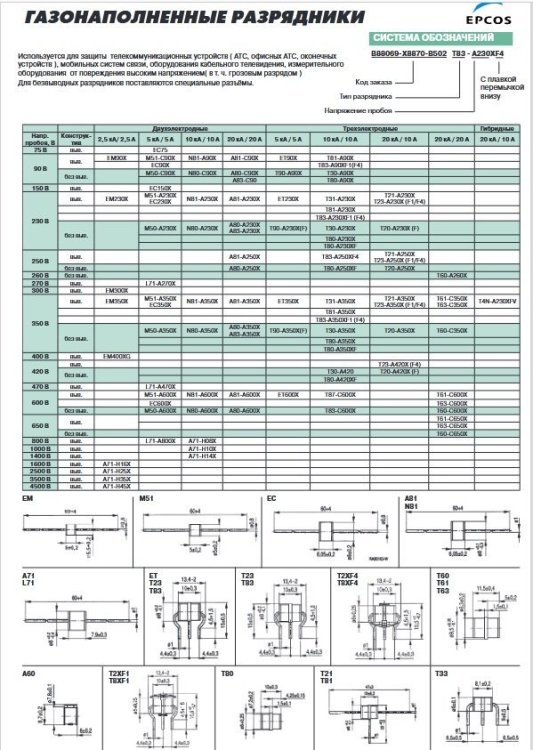

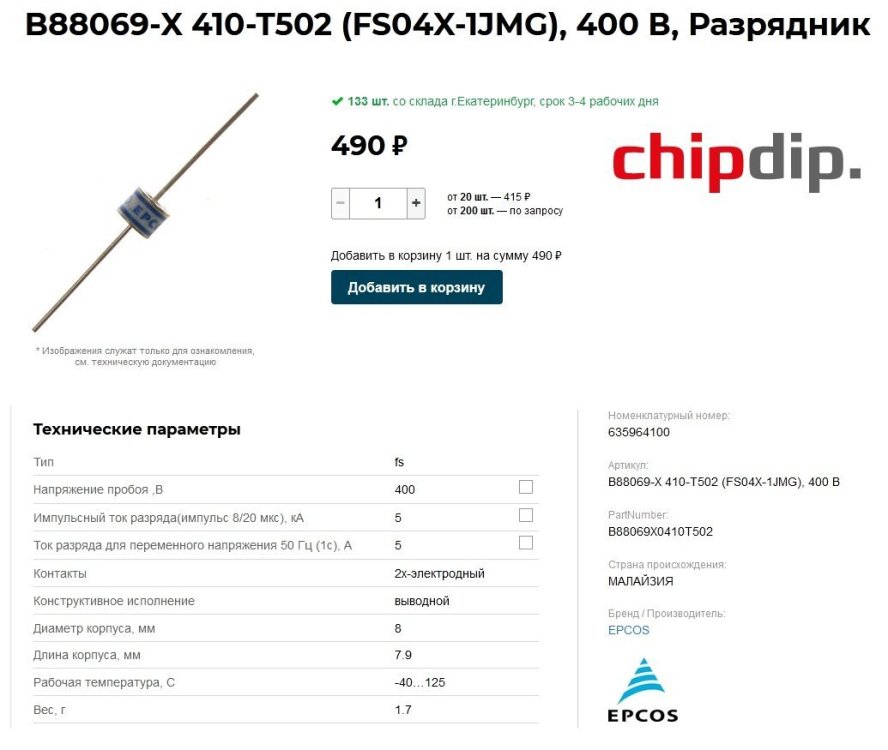

Поэтому, как вариант, система защиты SE выходных трансформаторов от включения без нагрузки, например разрядник B88069-X 410-T502 (FS04X-1JMG), 400 В, (Бренд / Производитель: EPCOS).

Разрядник включить в первичную цепь выходного трансформатора для защиты от перенапряжений. Будет надёжное ограничение напряжения, высокая нагрузочная способность по току разряда, низкая собственная ёмкость и большое сопротивление изоляции обеспечит оптимальную защиту от перенапряжений. В древнорсти в усилителях КИНАП использовалась неоновая лампочка.

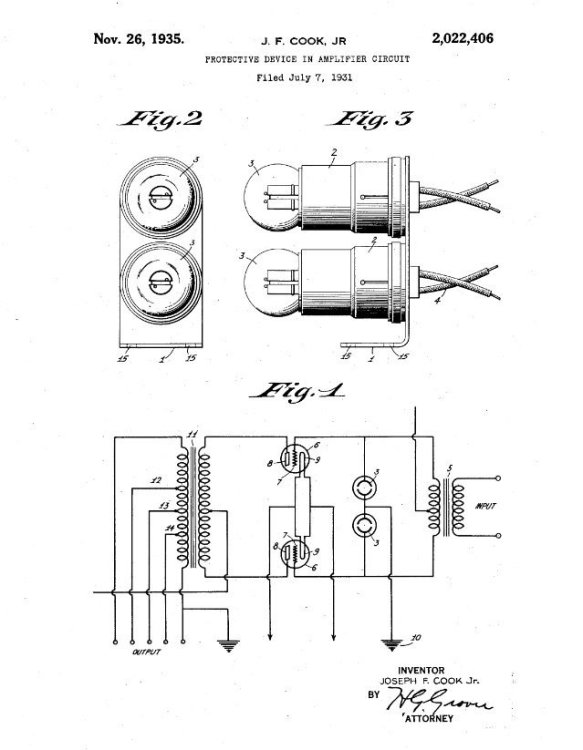

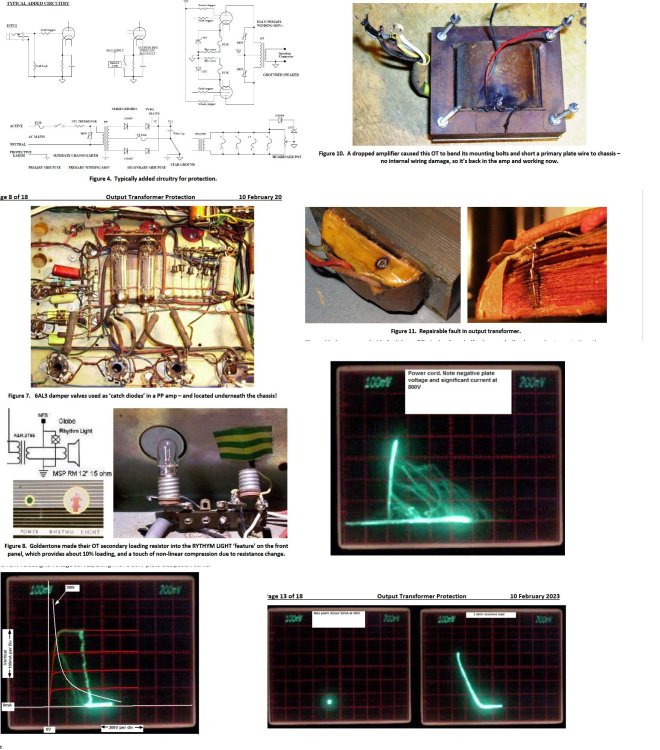

В мощных PP усилителях, гитарных, используется надежная защита цепочкой обратных диодов с первичек трансформатора на землю, ведь при сбросе нагрузки, выходной трансформаторный каскад PP унч, из-за ЭДС самоиндукции превращается в индуктивный умножитель напряжения.



  • Like (+1) 1
Dolboyacher Local

Dolboyacher

Posted
Posted

На сколько понимаю, защита актуальна только для пентодов\тетродов, при использовании триодов (псевдотриодов) ,благодаря относительно низкому сопротивлению , триод сам шунтирует обмотку трансформатора, и в этой защите не нуждается. Еще один плюсик триоду :spam:

  • Thanks (+1) 2
alex2203 Proficient

alex2203

Posted
Posted

Ну у меня сотнями УНЧ не изготовлялись. А которые были НИ разу при отключении нагрузки не пробивались, тьфу-тьфу. мне кажется ,что разрядник излишен, хотя  почему бы и нет, но лишние детали?

Dolboyacher Local

Dolboyacher

Posted
Posted

По мне, лучше позаботиться о надежности трансформатора, чем городить дополнительные цепи, ну тут уж, каждому своё.

Сергей Б Local

Сергей Б

Posted
Posted
7 часов назад, Кружка сказал:

2мм это минимум 2кВ.

Про пентоды на выходе не скажу, а с триодами ни разу проблем не было.

С ростом частоты пробивное напряжение сильно увеличивается, помните старые ламповые телевизоры, 36,45 лампы, отвёрткой дуга оттягивалась на сантиметр, а там анодное 200 вольт, а частота 15 Кгц.

BAA Master

BAA

Posted
Posted

Странные вы люди.
Сработал ваш разрядник и работает и работает и работает... А усилитель генерит и генерит и генерит. Кто от сети отключит?!

  • Like (+1) 1
KAI Proficient

KAI

Posted
  • Author
Posted
4 часа назад, BAA сказал:

Странные вы люди.
Сработал ваш разрядник и работает и работает и работает... А усилитель генерит и генерит и генерит. Кто от сети отключит?!

Если разрядник выдержит, пусть генерит. Кто слушает отключит. Последовательно с  разрядником нужен токоограничивающий резистор, высоковольный, чтоб не прошило.

В газонаполненые разрядниках дуга пропадает при снижении напряжения до определённого значения.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
30 минут назад, KAI сказал:

Если разрядник выдержит, пусть генерит. Кто слушает отключит.

А пищалка отключится сама. Насовсем.:smile-03:

KAI Proficient

KAI

Posted
  • Author
Posted
24 минуты назад, Stan Marsh сказал:

А пищалка отключится сама. Насовсем.:smile-03:

Если в отключённой АС сгорают пищалки, обращаться надо к шаманам, или службу ритуальных услуг, врятли можно без последствий пережить такую дозу облучения.

Карабасс Proficient

Карабасс

Posted
Posted
19 часов назад, May сказал:

Если включить некоторые ламповые усилители без нагрузки (у которых выходной трансформатор маленький и не имеет 10-ти кратного запаса по мощности), то напряжение на выходном трансформаторе растет лавинообразно и достигает таких высот, что возникает пробой (то есть, тот же самый разряд) выходной лампы и выходного трансформатора.

Вопрос к присутствующим на форуме:- у кого хоть раз случался пробой выходника (не тысячими воль на аноде) при отключеной нагрузке?

У меня ни разу! И специально сегодня проверил на макетном УНЧ с "маленькими трансформаторами" от Ригонды, пофигу. И ниразу не слышал от друзей что пробивало, хотя "байка" ходит давно. Возможно в трансляционных унч это имело место быть где на анодах от 500 вольт и выше, а в линию 120 выходило к примеру ТУ-600 на 4-х ГМ70 на выходе в первичке твз разрядники стояли.

  • Like (+1) 2
May Collaborator

May

Posted
Posted

"Некоторые ламповые усилители"/Есть разная схемотехника.

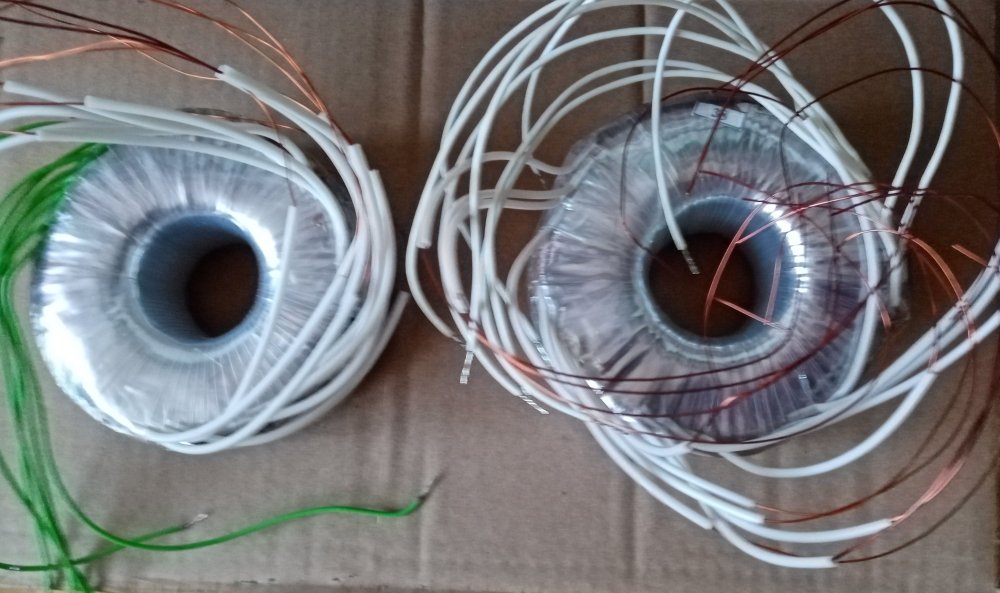

Случался пробой качественного тороидального выходного трансформатора в SE loftin-white, и даже обычного силового, особенно в высоковольтных и многоэтажных схемах с гальваническими связями. Из-за этого приходилось умощнять трансформатор, а иногда и переносить OUT трансформатор в Катод. По защите есть разные решения.




KAI Proficient

KAI

Posted
  • Author
Posted
1 час назад, Карабасс сказал:

Вопрос к присутствующим на форуме:- у кого хоть раз случался пробой выходника (не тысячими воль на аноде) при отключеной нагрузке?

Всё зависит от стечения обстоятельств. Для примера, когда размыкаются контакты стартера люминисцентной лампы, высоковольтный импульс напряжения с балластного дросселя пробивает расстояние между электродами лампы.

ТВЗ с отключённой нагрузкой тот-же дроссель.



Карабасс Proficient

Карабасс

Posted
Posted
1 час назад, KAI сказал:

высоковольтный импульс напряжения с балластного дросселя пробивает расстояние между электродами лампы.

Не забывайте, что лампа заполнена парами ртути и это ее штатная работа - зажигание.



2 часа назад, May сказал:

Случался пробой качественного тороидального выходного трансформатора в SE

При каких обстоятельствах? Допускаю, что УНЧ работает на нагрузку с 50% и выше мощностью и вдруг, резко отключилась нагрузка т.е. АС (обрыв провода и т.п.) в таких обстоятельствахнаверное возможен пробой... Но реальных случаев я не встречал.
