1 час назад, Agats сказал:

1ватт для квартиры обычной выши крыши, и то слушаешь треть мощности в обычном штатном жизненном режиме.

Изредка хочется в условиях, приближенных к реальным.

Posted
5 часов назад, Stan Marsh сказал:

Переменное напряжение анодной обмотки = 230В, обмотки смещения = 80В.

Ошибки нет?, в слове переменное? выпрямить-то по разному можно. Или расчёт на двухполупериод?

Posted

Мостовой выпрямитель и однополупериодный, начинающиеся с ёмкости, развивают постоянное напряжение в 1,41 раз больше переменного. На ХХ, разумеется. В данном реальном случае - ок. 300В и ок. 100В, соответственно.



  • Like (+1) 3
Posted
17 минут назад, volli сказал:

ТАН-69

У него 4 обмотки по 28, только утроитель: удвоенное на анод, третье плечо - минус. Но как-то не очень.




Posted

Тогда ТАН-70. 40+40+16+16 на удвоение. Ток отбора до 150мА, хватит?

50+50 на мост.

Накал тоже должен "потянуть".

Posted
В 16.07.2024 в 12:27, Stan Marsh сказал:

Наша схема:

NAP OTL.png



Чем больше смотрю на схему, тем больше тянет запитать от сети как у Крылова

Posted
4 минуты назад, Meshochnik сказал:

от сети

Если предусмотреть абсолютную невозможность "переполюсовки", то почему бы и нет.

Posted

Да, помниться где-то уже обсуждали про соблюдении "фазы", пойду поищу. А отвязать от сети трансформатором 230 II 230 есть вариант? Где-то попадался вариан из двух трансформаторов, вторички встречно.

Posted
17 минут назад, Meshochnik сказал:

отвязать от сети трансформатором 230 II 230

Да, вполне. Но тогда останется ровно один шаг до традиционного анодного трансформатора.

Posted
3 hours ago, Stan Marsh said:

Да, вполне. Но тогда останется ровно один шаг до традиционного анодного трансформатора.

Нет, надо еще все трансформаторы по пути от генератора удалить - иначе никак. Или умформер поставить.

Posted
22 минуты назад, Stan Marsh сказал:

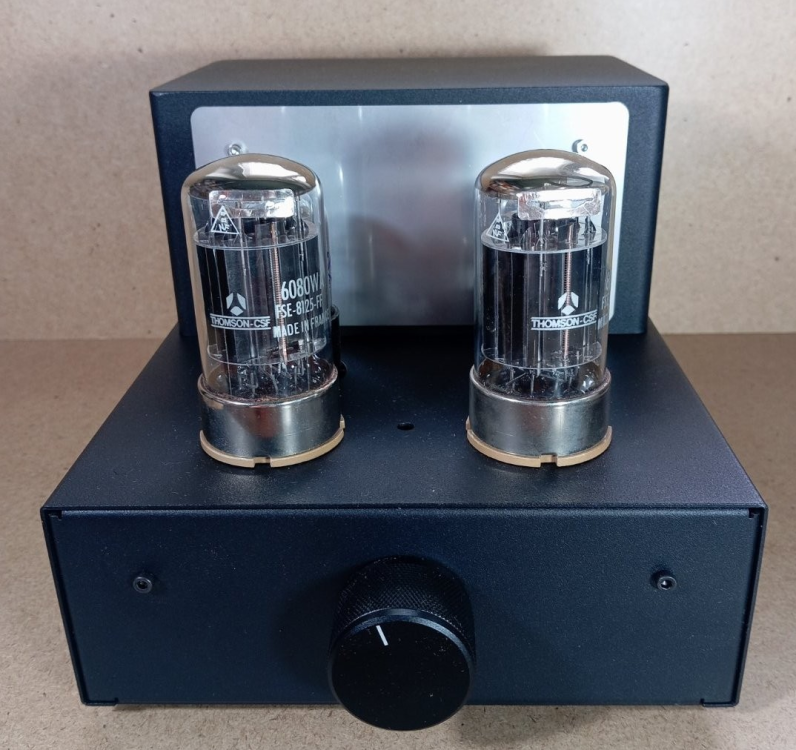

Пробный пуск состоялся, играет.:smile-11:





Браво, красиво, аккуратно, компактно и главное бестранформаторно, а истинно лампово

  • Smile 1
Posted
1 hour ago, Stan Marsh said:

Пробный пуск состоялся, играет.:smile-11:




Его бы на 90 градусов повернуть, чтоб сочленение на лицевой не обозревать... и винтики спрятать

Posted

Тут будет передняя панель.

И ещё: задача подобрать лампы 6Н5С, 6Н13С и т. п. с одинаковыми триодами -  малоразрешимая, возможности подстройки режимов в СиП нет, думаю, лучше собирать такой проект на одинарных триодах. А на двойных - SRPP, например, с катодными резисторами. Тогда автосмещение подравняет параметры триодов.

  • Like (+1) 2
Posted
3 часа назад, Stan Marsh сказал:

Пробный пуск состоялся, играет.:smile-11:




Ждем видео демонстрацию работы этого чуда :-) если будет возможность запишите... очень интересно...

  • 3 months later...
Posted

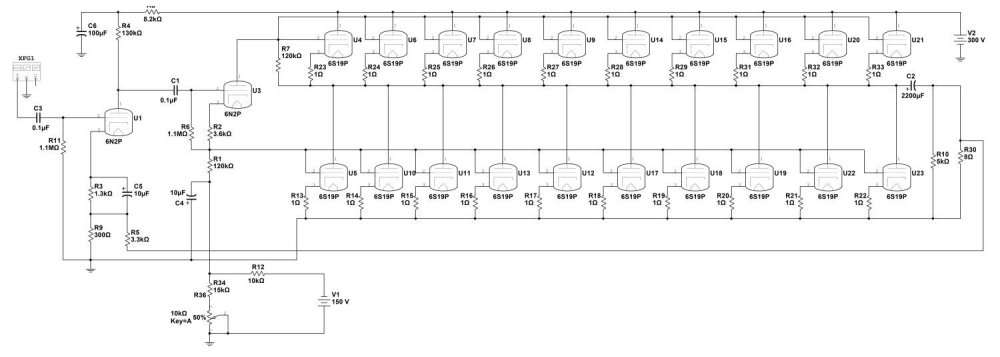

Коллеги, для такого монстра как организовать питание правильно? Кто как видит? Анодный транс, накальный отдельно... Дроссель анодный... Классика... Но при этом все огромное и металлическое...


Posted
1 час назад, Климентий сказал:

Коллеги, для такого монстра как организовать питание правильно? Кто как видит? Анодный транс, накальный отдельно... Дроссель анодный... Классика... Но при этом все огромное и металлическое...


Простите, мне не померещилось? По 10 19х ламп в плече в катодине на 6н2п?
Это для каких целей усилитель?
