Двухтактник РР инженеров Синклера и Петерсона, ОТЛ

Agats
 Share

Recommended Posts

Климентий Local

Климентий

Posted
Posted
3 минуты назад, Stan Marsh сказал:

Ну, значит пора перестать молиться на симулятор, и тогда сразу всё получится.:smile-11: А то так недалеко и до депрессии: у всех получается, а тут - нет.:smile-03:



Вот вот! Именно... Уже руки опускаются...

  • Replies 194
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Stan Marsh
Stan Marsh

Пробный пуск состоялся, играет.

Agats
Agats

доброго времени суток всем,  получил я посылку от кружка ОТЛ под руководством Станислава.  Большой трансформаторик анодно - накально - смещённый :) для переделки блок питания Синклера-Петерсона на 652

Stan Marsh
Stan Marsh

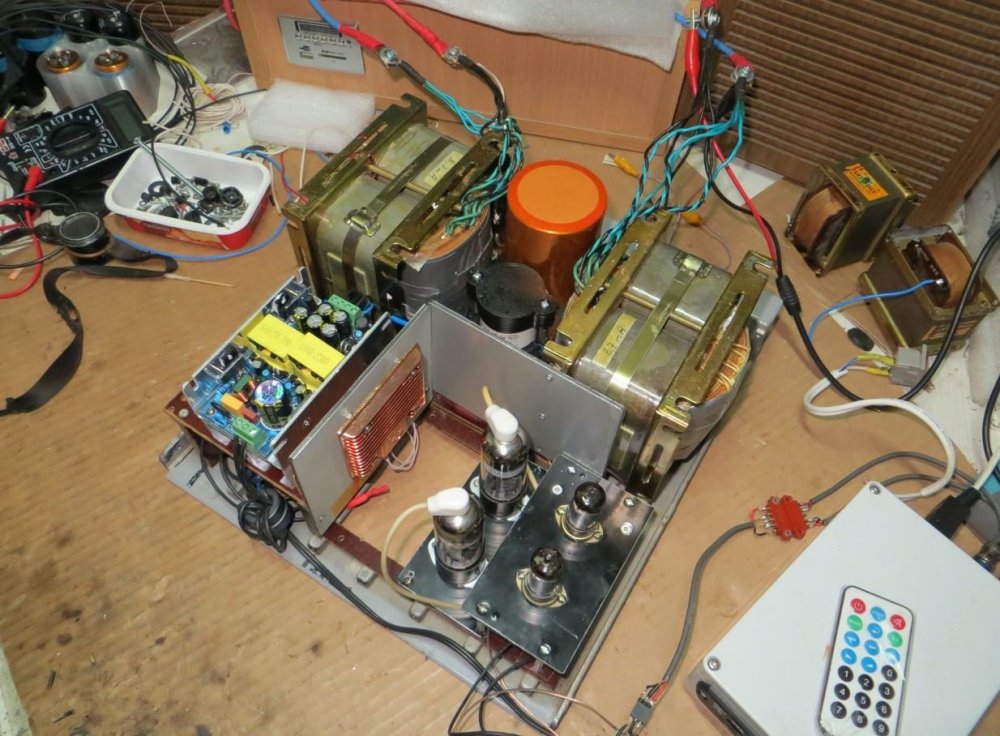

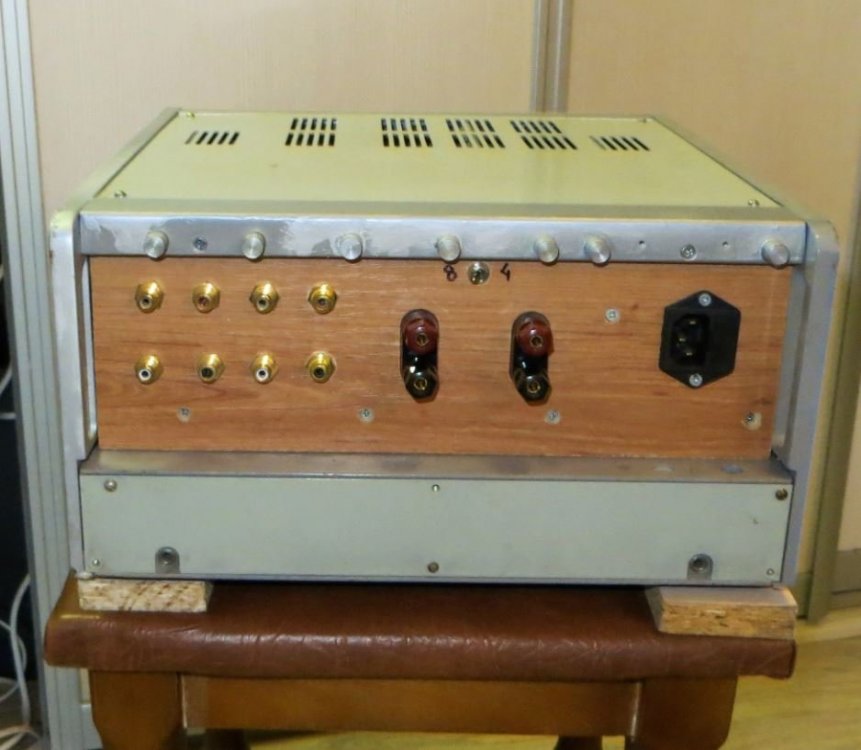

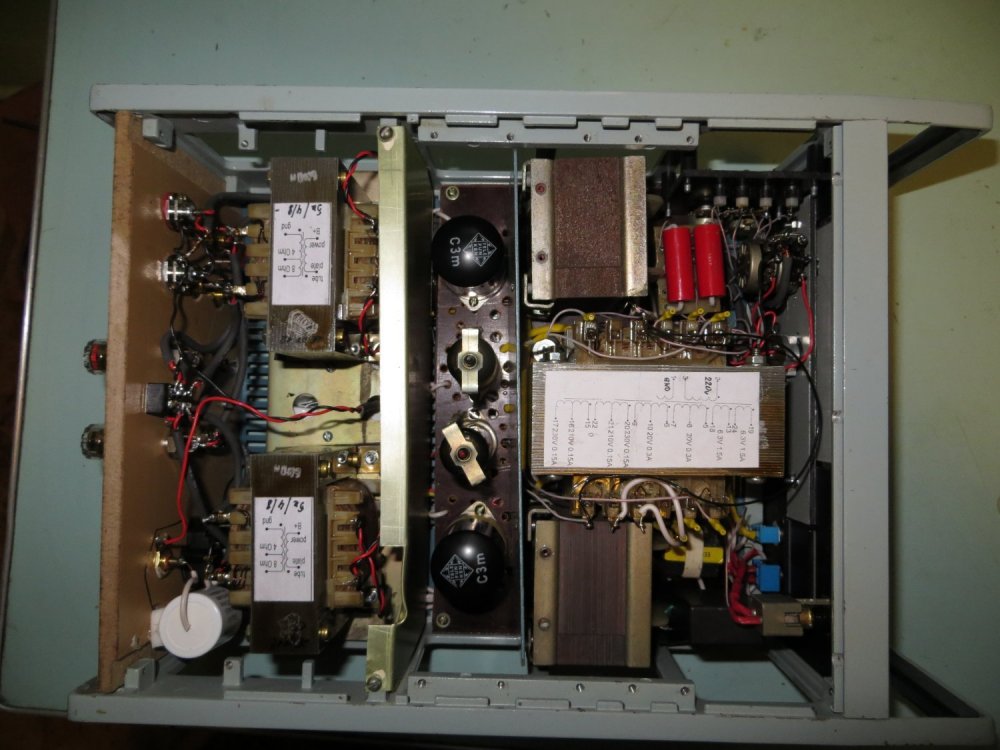

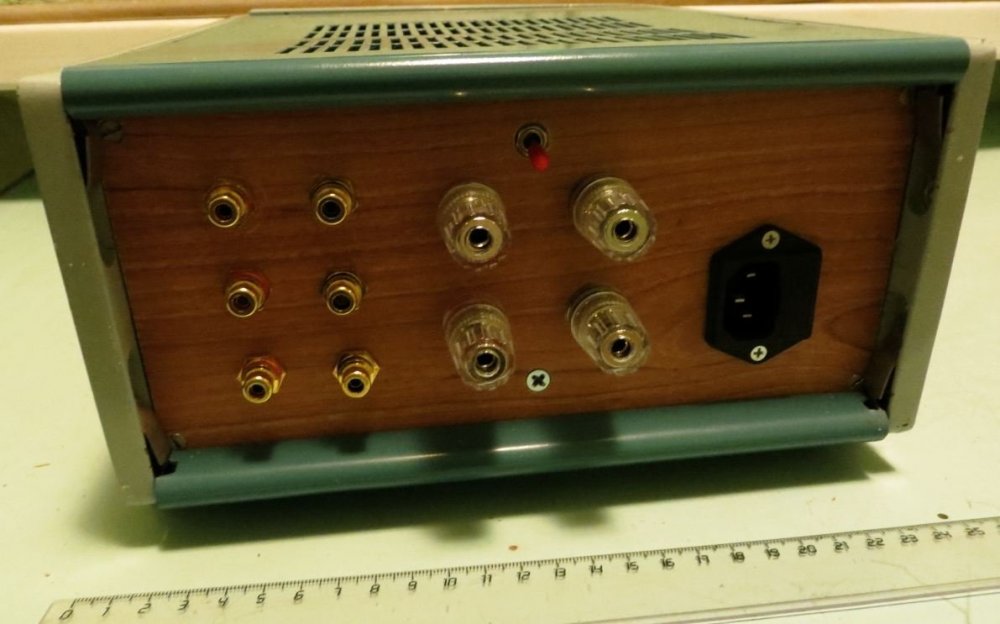

Между делом собирается очередной СиП.

Posted Images

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Есть такая деструктивная секта: "Секта виртуальных паяльщиков", они годами перебирают варианты в симе, развенчивают заблуждения и делают открытия, но никогда и ничего не реализуют в железе. Обычно имеют сварливый характер, срутся на форумах, заканчивают плохо. Бросай курить, вставай на лыжи!

  • Like (+1) 1
  • Smile 1
Климентий Local

Климентий

Posted
Posted
26 минут назад, Stan Marsh сказал:

Есть такая деструктивная секта: "Секта виртуальных паяльщиков", они годами перебирают варианты в симе, развенчивают заблуждения и делают открытия, но никогда и ничего не реализуют в железе. Обычно имеют сварливый характер, срутся на форумах, заканчивают плохо. Бросай курить, вставай на лыжи!

Да в о общем то виртуальными мирами не болел никогда... И в целом симулятор всегда с достаточной степенью достоверности выручал... А тут с этим усилителем что-то в тупик загнал меня окончательно...

Уже думаю может модели ламп кривые... Надо попробовать заменить на 6с33с модельки... Ради интереса...

BAA Master

BAA

Posted
Posted
51 minutes ago, Климентий said:

И никак не выправляется...

Повышая порядок системы Вы не способствуете решению системы уравнений. Множество ограничений. Начиная с округления. Только для начала...
Переделайте модель дцати ламп на эквивалентную лампу. В зависимости от программы и типа модели возможно скалирование компонента, в PSpice - AREA.
А так получается "Бздынь", сказала японская пила. "То-то", сказали мужики.
P.S. Обычно проверяется идея на работоспособность. От использования моделей ключей давно отказался - идеальный ключ с диодом.
Посмотрите на других, которые усилители из десятков биполярников с их экспонентами, проверяют на искажения, в симуляторе... с моделями от самого "Селфа" (последнее скорее хорошо, чем плохо). Как всегда не для всего не всё годится.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
45 минут назад, Климентий сказал:

А тут с этим усилителем что-то в тупик загнал меня окончательно...

То есть в режиме покоя (статическом режиме) невозможно выставить одинаковые напряжения катод-анод плеч?

Климентий Local

Климентий

Posted
Posted
7 часов назад, Stan Marsh сказал:

То есть в режиме покоя (статическом режиме) невозможно выставить одинаковые напряжения катод-анод плеч?

Да... Именно так...

Климентий Local

Климентий

Posted
Posted
13 часов назад, BAA сказал:

Повышая порядок системы Вы не способствуете решению системы уравнений. Множество ограничений. Начиная с округления. Только для начала...
Переделайте модель дцати ламп на эквивалентную лампу. В зависимости от программы и типа модели возможно скалирование компонента, в PSpice - AREA.
А так получается "Бздынь", сказала японская пила. "То-то", сказали мужики.
P.S. Обычно проверяется идея на работоспособность. От использования моделей ключей давно отказался - идеальный ключ с диодом.
Посмотрите на других, которые усилители из десятков биполярников с их экспонентами, проверяют на искажения, в симуляторе... с моделями от самого "Селфа" (последнее скорее хорошо, чем плохо). Как всегда не для всего не всё годится.

Кстати, возможно вы правы... Нужно мне в симуляторе в настройках посмотреть... Возможно там отдельные параметры моделирования загрублены

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Каким образом кривизна модели лампы может мешать установлению режимов в статике? Вот фрагмент схемы. Анодное напряжение +290В, источником -100В и резистором R10 выставляются нужные напряжения.


  • Like (+1) 1
BAA Master

BAA

Posted
Posted
17 hours ago, Климентий said:

Если схему моделируют с одной или двумя парами выходных ламп то схема балансируется и даже амплитуды на выходе фи равные получаются.

8 minutes ago, Stan Marsh said:

Каким образом кривизна модели лампы может мешать установлению режимов в статике?

По идее - никак. Вот конкретый слйчай - с переменкой на входе схема считается, без сигнала - нет. мы же алгоритма не знаем - вполне статику припасовыванием каким считает, если порядок большой. Там непонятно что хуже, разброс корней уравнения большой или наоборот маленький, или неоднозначность какая - сходимости нет. Солвер шаг дробит, доходит до упора - привет. Всякие не PSpice программы не понимаю - лет 10, даже 5 назад были ну просто отстой и надо-же поправились... Так не бывает

  • 4 months later...
Meshochnik Local

Meshochnik

Posted
Posted
1 час назад, Stan Marsh сказал:

Наша схема:

NAP OTL.png



Ну вот, две лампы на канал - уже интересней для повторения. Спасибо.

  • Like (+1) 1
Meshochnik Local

Meshochnik

Posted
Posted
23 часа назад, Stan Marsh сказал:

... как вариант, трансформатор согласующий от РА.

Станислав, а какая индуктивность минимум?

CHEL_EV Proficient

CHEL_EV

Posted
Posted
1 час назад, Stan Marsh сказал:

Я использовал 2Гн, в самый раз. Можно и вдвое меньше.

Тогда от бесперебойника подойдёт. Там как раз 1Генри будет. ???

Stan Marsh Mentor

Stan Marsh

Posted
Posted
33 минуты назад, CHEL_EV сказал:

Тогда от бесперебойника подойдёт.

Вот товарищ по несчастью предпочитает РА, но сетевые торы тоже упоминает. Машинный перевод:

Конкретное использование распределительных линий 100 В (idemdito.org)

Радиоламповые усилители: трансформаторы для линий 100В (idemdito.org)    Мы экспериментировали с ТОТ184 и торами.



30 минут назад, Pavel M сказал:

Подскажите, какая вых. мощность ожидается?

Примерно с такой схемой я получал около четырёх ватт на высокоомной нагрузке. Инж. Крылов  писал о шести ваттах.






  • Like (+1) 1
Alik_r Enthusiast

Alik_r

Posted
Posted
В 16.07.2024 в 11:27, Stan Marsh сказал:

Наша схема:

NAP OTL.png



Подскажите напряжения на на силовом трансформаторе: анодное и смещение.

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Уточнил у Улдыса, с ООС на низкоомной нагрузке получилось около полутора ватт, без ООС - около одного ватта. Для введения ООС придëтся добавить ещё один каскад усиления, иначе чувствительность усилителя будет неудовлетворительной.

Alik_r Enthusiast

Alik_r

Posted
Posted
30 минут назад, Stan Marsh сказал:

Переменное напряжение анодной обмотки = 230В, обмотки смещения = 80В.

Спасибо!

Agats Proficient

Agats

Posted
  • Author
Posted
2 часа назад, Stan Marsh сказал:

Уточнил у Улдыса, с ООС на низкоомной нагрузке получилось около полутора ватт, без ООС - около одного ватта. Для введения ООС придëтся добавить ещё один каскад усиления, иначе чувствительность усилителя будет неудовлетворительной.

Надо не каскад вводить, а чувствительную акустику иметь ;) :).

ПС а мы делали под твоим руководством циркл на одной 6н5с? У меня записи в деревне.  Схема не сложней, только один анодник появляется...или плюс одна обмотка на торе всего то. Но зато никаких конденсатор на выходе. Истинно истинный ламповый усилитель.  Мощность точно на 20..а то и 30% выше да без оос на входной каскад.

ПС 1ватт для квартиры обычной выши крыши, и то слушаешь треть мощности в обычном штатном жизненном режиме. У меня все динамики 95-97дб

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Цирклотрон хорош, но для него нужно минимум две анодные обмотки плюс обмотка для смещения. А для СиП можно обойтись одной, а для минуса использовать мой любимый вариант с дополнительным мостом.








28 минут назад, Agats сказал:

...а мы делали под твоим руководством циркл на одной 6н5с?

Не помню.
