Recommended Posts

Posted
3 минуты назад, Valinor сказал:

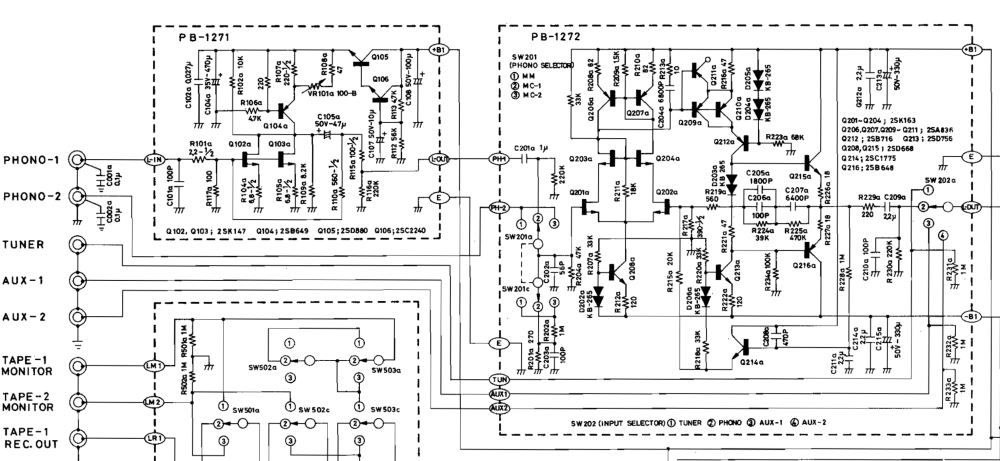

Phono вход у Luxman L-580

Снимок экрана 2023-10-01 в 16.01.19.png

Коля, спасибо.

Хотелось бы именно 540 го или 570 - эти модели особняком стоят, 580 й совсем иной аппарат....

Posted
17 минут назад, Ollleg сказал:

Хотелось бы именно 540 го или 570 - эти модели особняком стоят, 580 й совсем иной аппарат....

Да, на 570-ю и 540ю модели ничего не найдешь.

Вот на Люксманы мануалы со схемами: https://www.audioservicemanuals.com/l/luxman/luxman-l/

Если кто-то найдет схемку корра от нужного Люксмана, то будет интересно глянуть.

Или Олегу, как владельцу аппаратара, нужно будет провести реверс инженеринг. :smile-03:

Нашел еще такой мутный сайт, где вроде есть сервис мануалы и на 540-ю, и на 570-ю модели, но за деньги после регистрации.

Posted
17 часов назад, Valinor сказал:

Вот на Люксманы мануалы со схемами

Коля, ты не найдёшь схему на L-540 , её просто нет в инете ни у нас ни у них, люди делали запрос в фирму, там ответили, что схема L-540 И 570 НИКОГДА НИГДЕ НЕ ПУБЛИКОВАЛАСЬ И ОПУБЛИКОВАНА НЕ БУДЕТ!



17 часов назад, Valinor сказал:

Нашел еще такой мутный сайт, где вроде есть сервис мануалы и на 540-ю, и на 570-ю модели, но за деньги после регистрации.

Это давно видел, люди уже пытались оплатить, ШИШ там, а не мануал.

Ну наверное я, как владелец 540, уже все ходы проверил и во все дырки залезал..

Найдёшь схему L-540, премия за мной, попробуй.:smile-03:



17 часов назад, Valinor сказал:

Или Олегу, как владельцу аппаратара, нужно будет провести реверс инженеринг. :smile-03:

Скорее всего...

Оцифровку слушал же.

Posted
1 час назад, Ollleg сказал:

Найдёшь схему L-540, премия за мной, попробуй

Артель напрасный труд, я неделю потратил, результат 0.

  • Thanks (+1) 1
Posted
4 минуты назад, Юрий_Б сказал:

Артель напрасный труд, я неделю потратил, результат 0.

Юрий, помню помню, ещё на сонусе.

До сих пор с благодарностью.

:smile-50:

Posted

Предполагаю по описанию, что схемы L-540,570 продолжают линию корректоров с ООС и полевиками на входе. Там конечно могут быть отдельные изменения, но общая линия ясна. Не менее интересны топовые корректоры Е серии, в Е-06 предположительно используется пассивная коррекция. Но схемы в доступе тоже нет.

  • 3 months later...
Posted

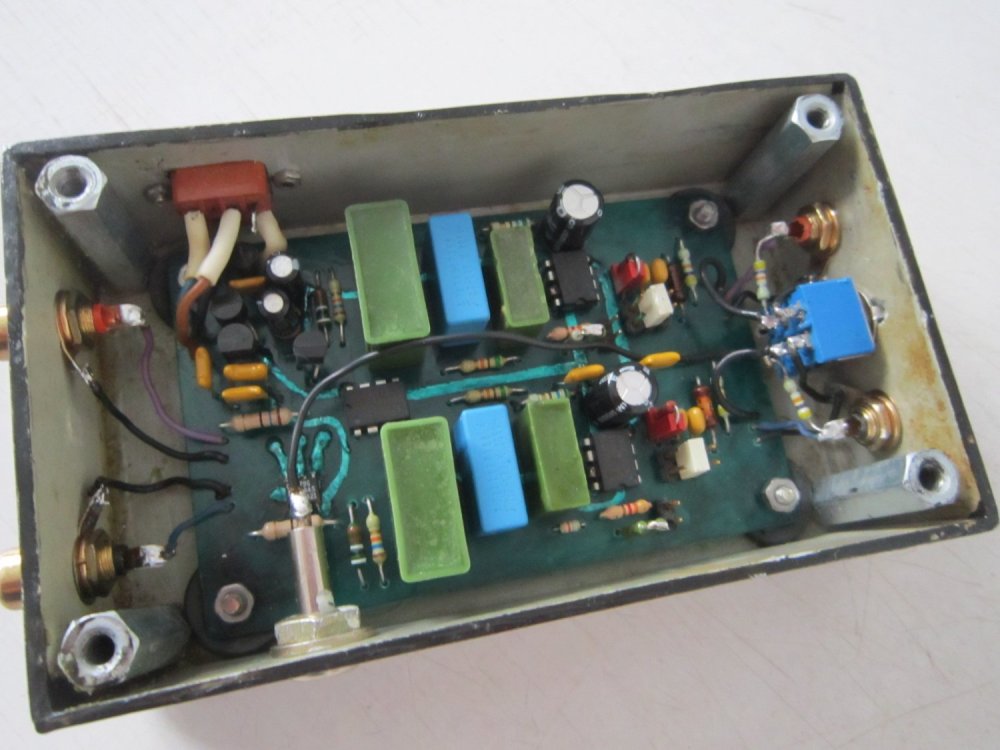

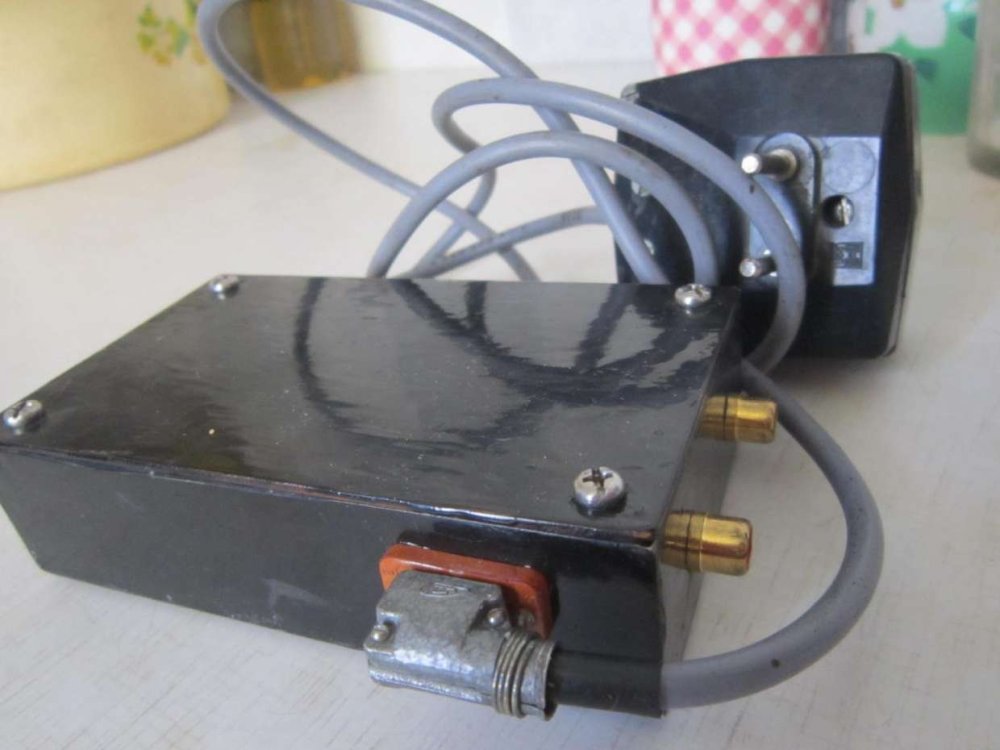

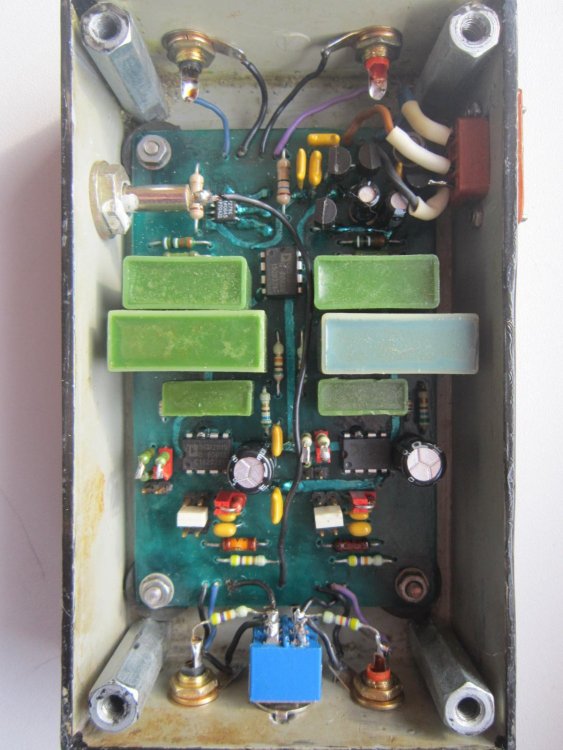

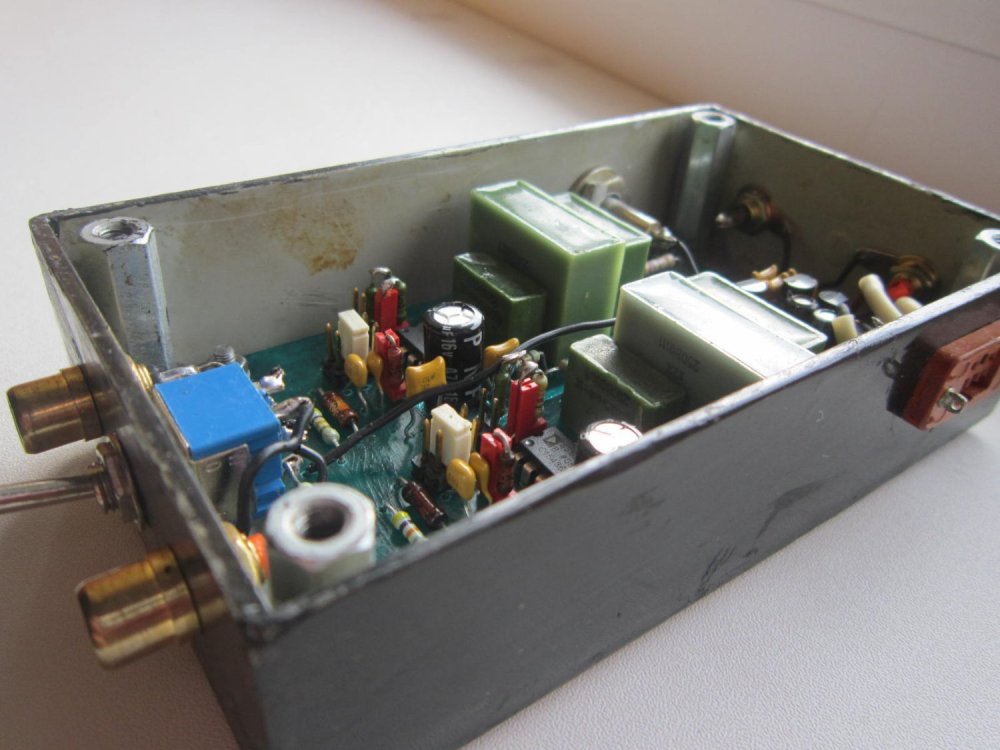

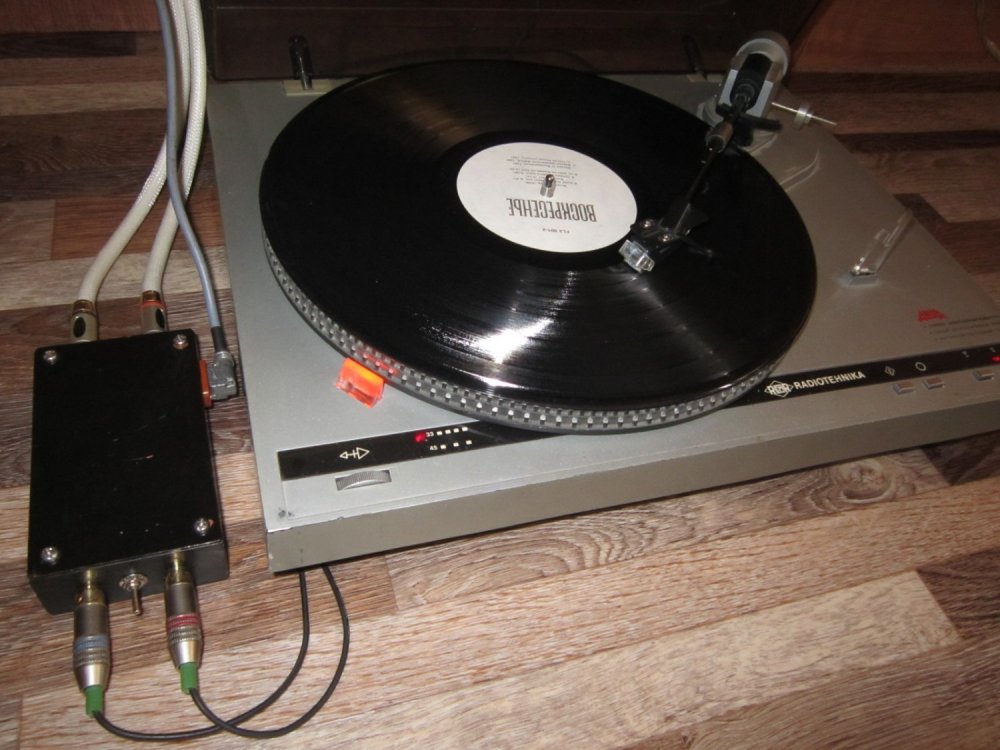

Вчера поменял в предусилителе-корректоре на полипропилен конденсатор С4 и заново подобрал резистор R8. При проигрывании ЭПУ когда берёшься за кабель (от выхода головки ГЗМ-005) который подключается на вход предусилителя-корректора появляется слабый фон, при проигрывании фона нет. Так в целом звучит неплохо.  Входное сопротивление для головки ММ......47 кОм.      Для головки МС.....200 Ом.





  • Like (+1) 1
  • 2 months later...
Posted
On 9/27/2023 at 7:11 PM, Андрей63 said:

А что народ скажет про Никитинский фонокорректор, сам не слушал , но схемка проста и изящна.

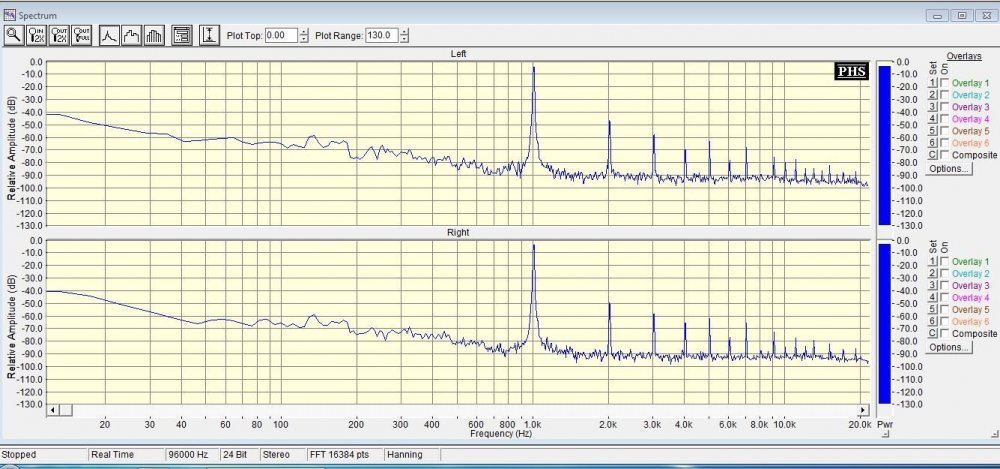

Хорошая схема. Позволяет получить искажения >0,001% до перегруза, причём исключительно вторую гармонику. Интермодуляционные искажения тоже низкие. Перегрузочная способность не самая большая, но не падает с частотой, в отличие от корректоров с частотно-зависимой ООС. Звучит воздушно и драйвово.

Мне кажется, простая повторяемость этой схемы не сыграла на руку её популярности, так как в самых массовых коммерческих клонах использовалась схема с повторителем на полевике на входе, чтобы не подбирать в пары полевики в каскод. Этот вариант был запущен в официальное производство Creek для экономии.



Posted
On 1/17/2024 at 5:11 PM, matss said:

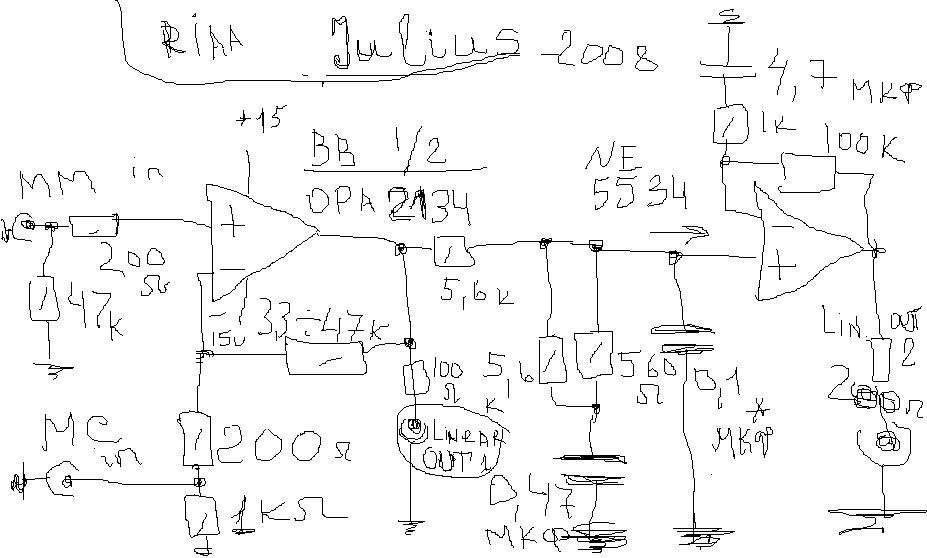

Из журнала Радио 2/08.  А.Муринов.

Вопрос простой: не шумит?

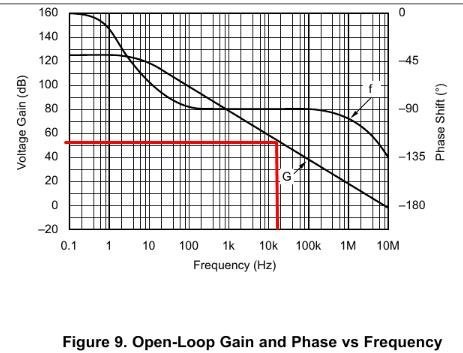

Входной ток 2019-го от 3 до 10 мка. Соответственно имеем токовый шум, значительный.
На 1 кГц - 7 нВ для 0.5Гн  и так далее, 70 нВ на 10 кГц.
Вроде как не проблема, но в даташите все про микрофоны и прочие низкоомные источники.

  • 7 months later...
Posted

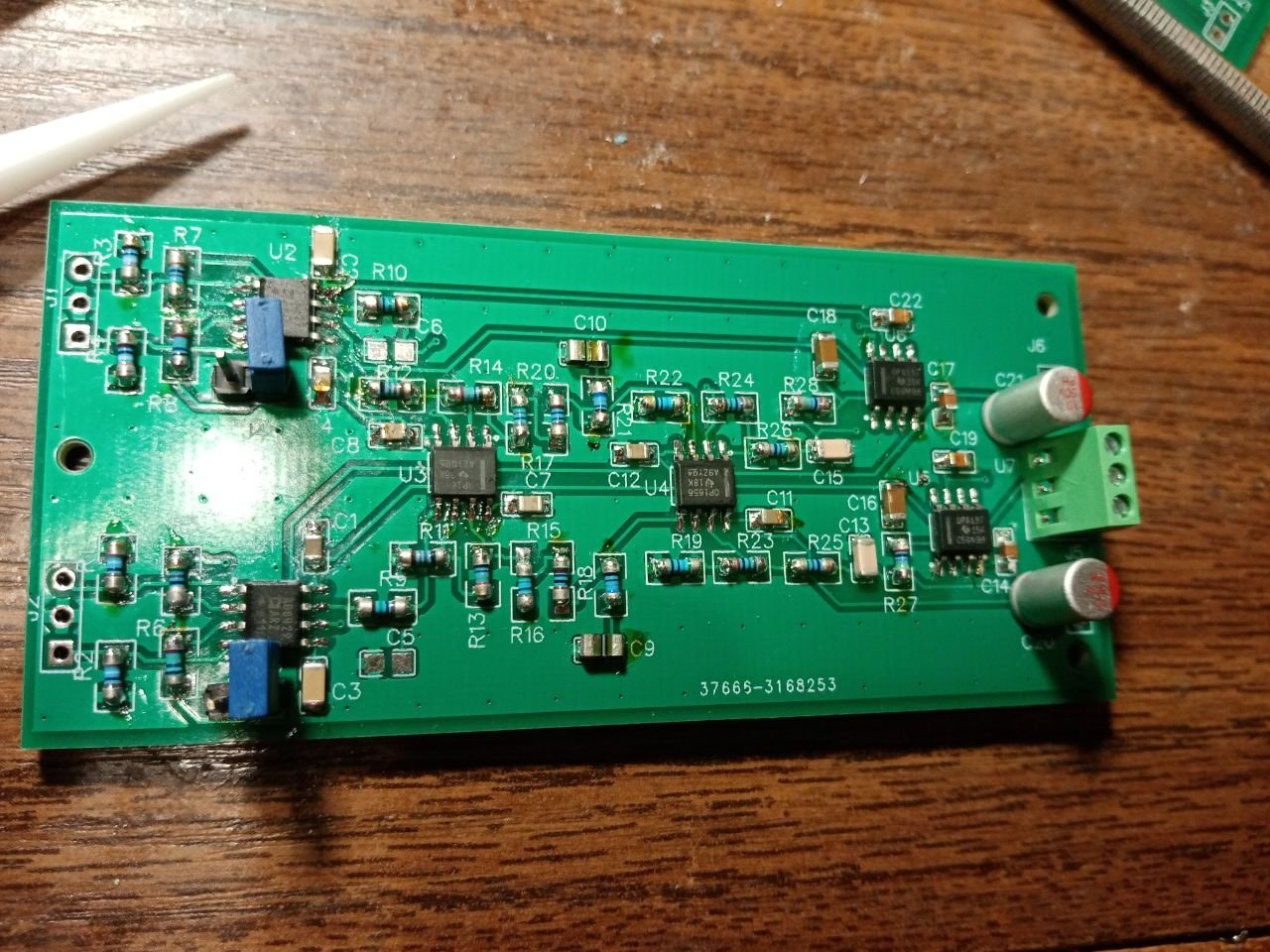

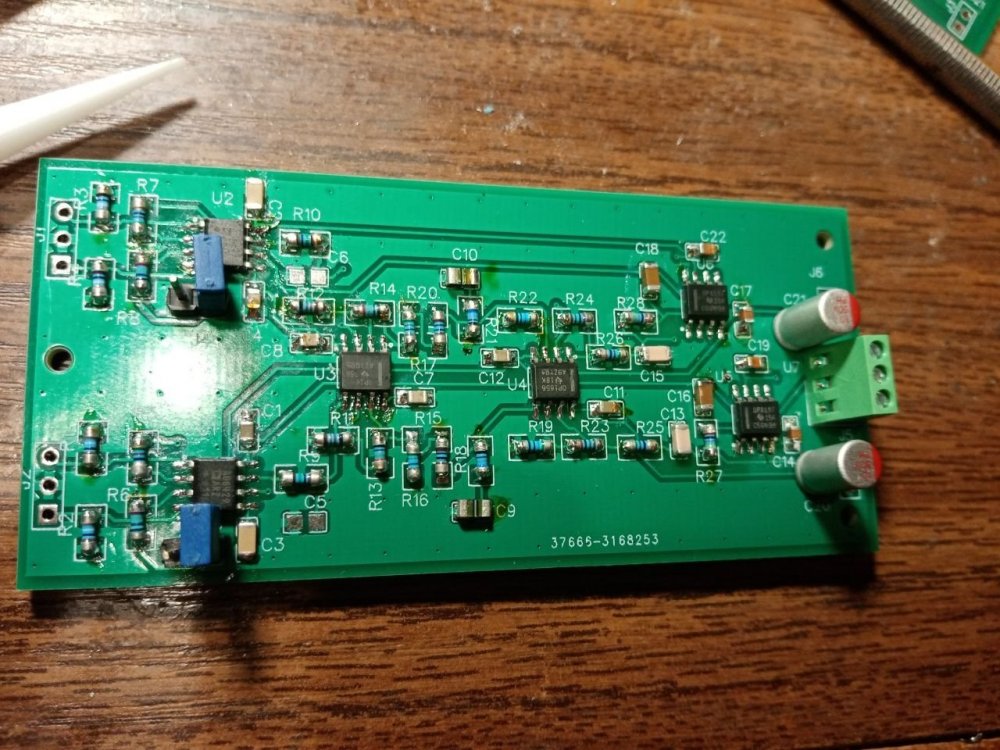

Сколхозил корректор "Викенд" по схеме ув. А. Бокарева. ОРА 134, LM833. Были NE5532, но похоже фуфлыжные, сильно шумели. В схему добавил подстроечник входной ОРА 134 для установки 0 на выходе корректора. Блок питания от Арктура (бесшумный). Трансик из маг. Проконтакт. Там-же купил мешок конденсаторов, из которого кое-как набрались с приемлемым допуском нужные номиналы. Соб. шум корректора -66,5 дб. (не по Суховски) Шумит больше всего ОРА134(наверное тоже пиратская). Другие ОУ уже нынче дороговаты, за 1т.р. и более. В общем звук корректора очень понравился. Если раньше все пластинки звучали примерно одинаково, то теперь они все разные. Слышны "нюансы", слышен "воздух" на записи, если он есть . И это в "необработанной " комнате. Теперь подбираю детали на корр. 6Г2, 6Ж4 по схеме Юрия Робертовича.





  • Like (+1) 1
