Выходные прямонакалы, 2А3, 300В AL1 и другие

Была такая тема на АП, только для триодов

Предлагаю создать и тут такую, прямонакальных ламп на выход не так уж и много, можно их создать в одну тему , выложить готовые у кого есть

  • Like (+1) 2
Posted (edited)

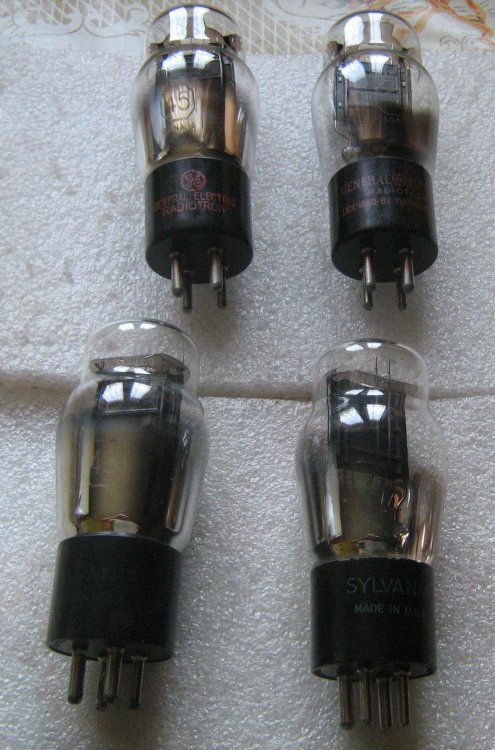

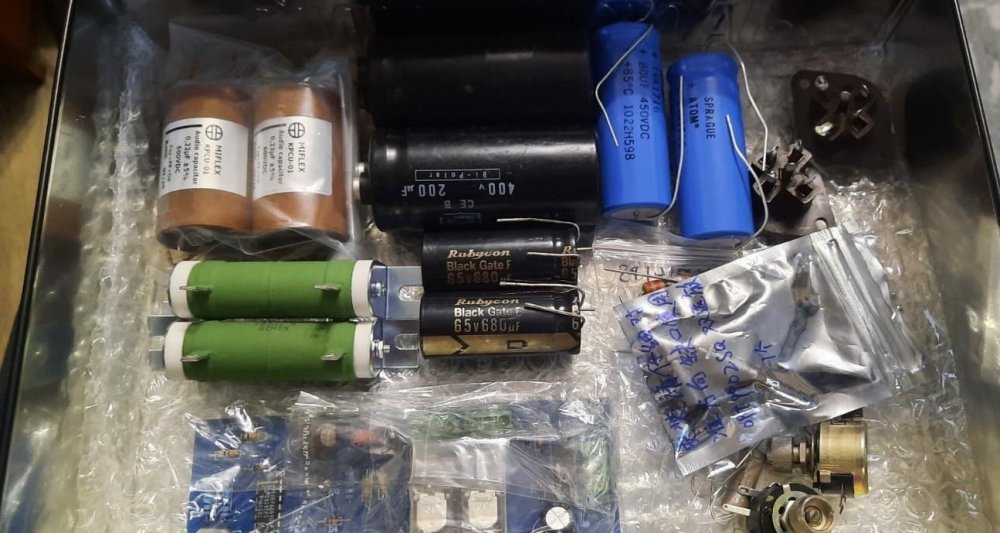

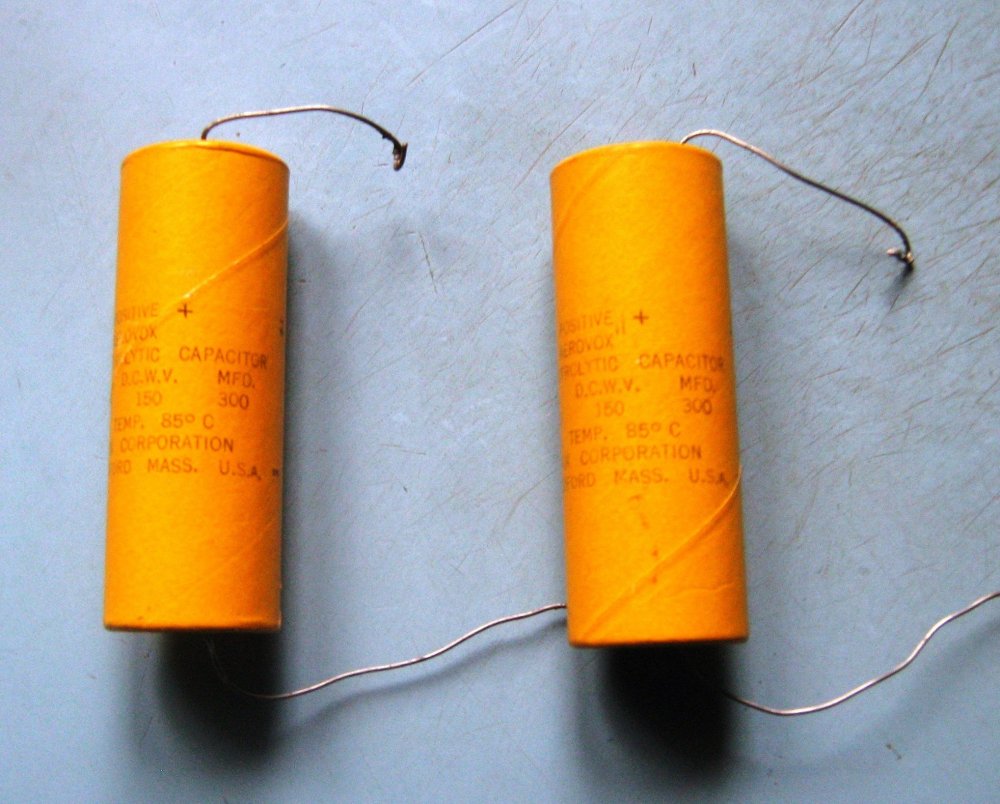

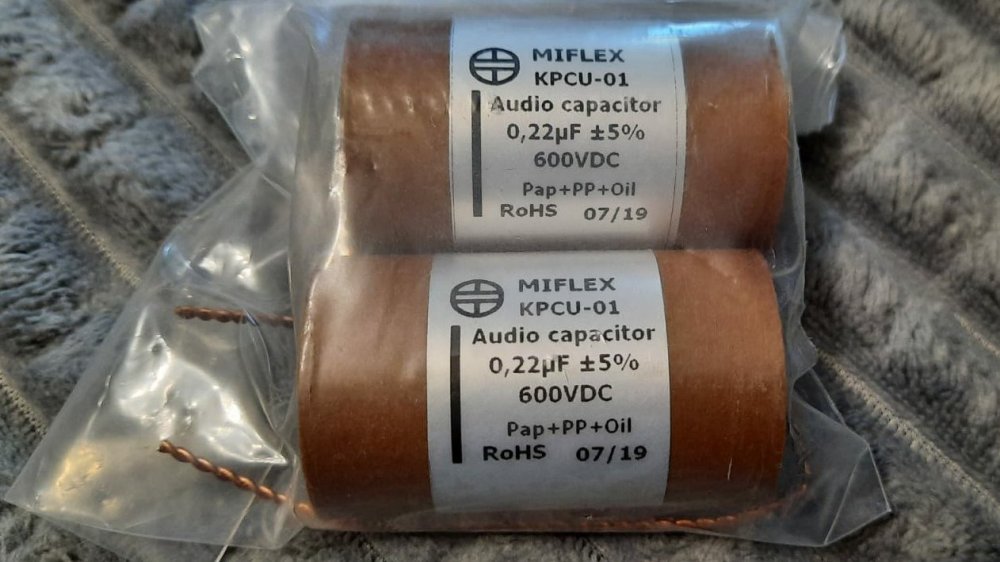

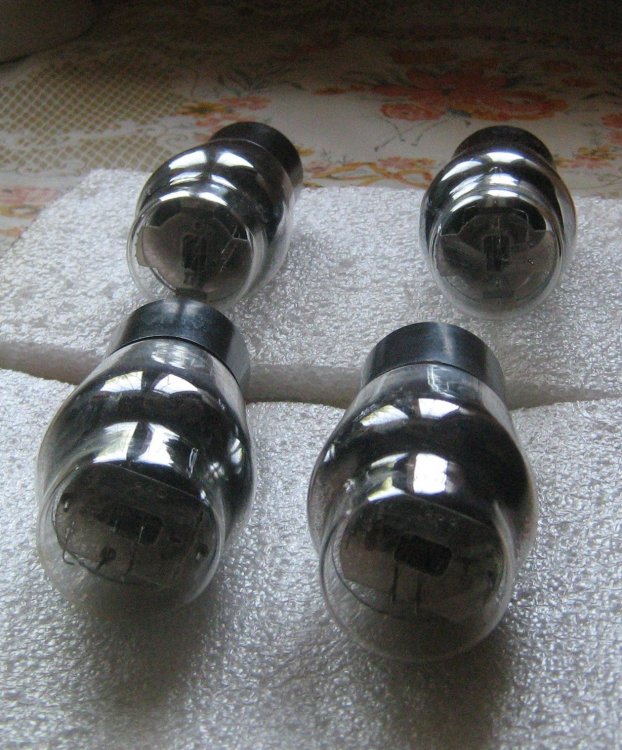

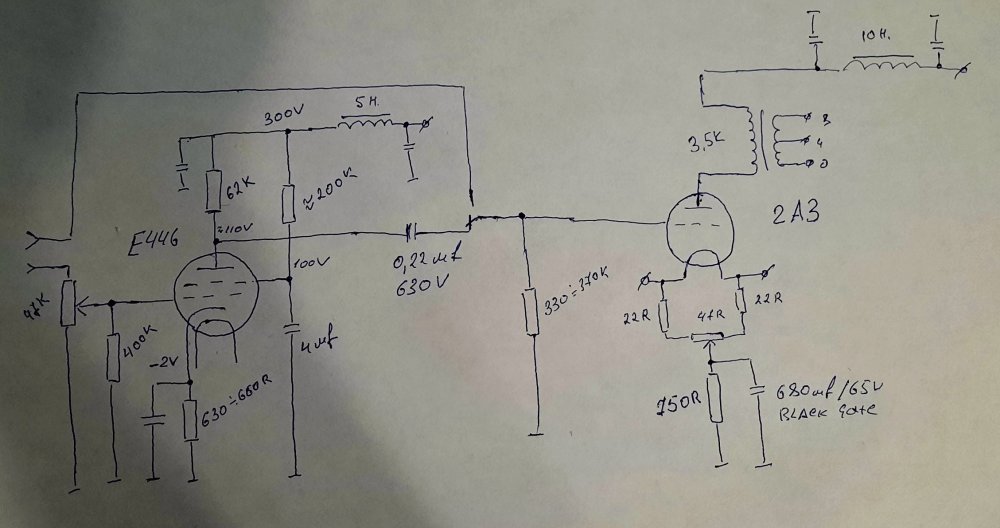

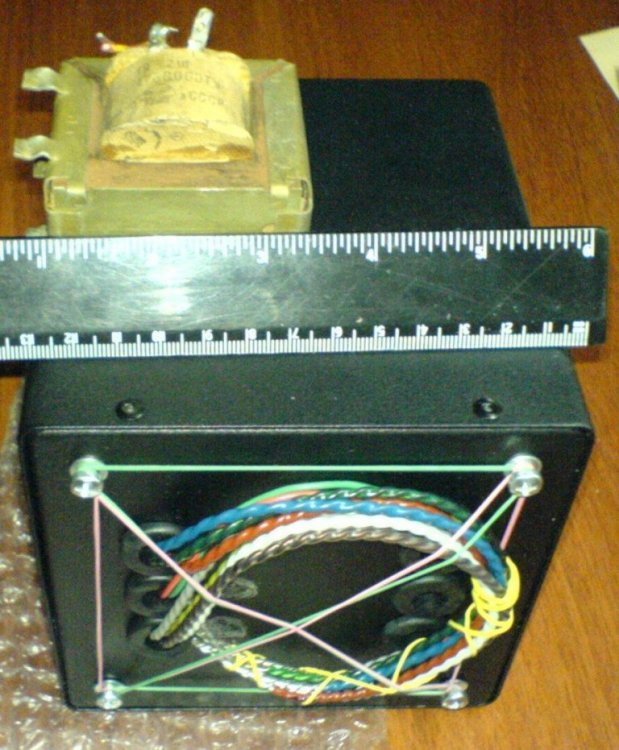

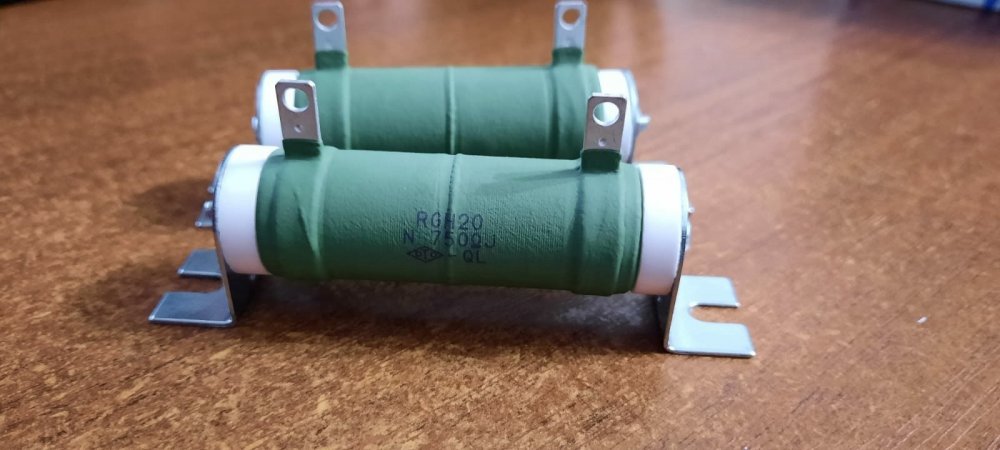

Пока вот такая схемка, все только на бумажке, через неделю две , собирать будем корпус, детальки еще не все

все примерно прикинуто, доводится будет по мере настройки

20220504_130008.jpg.4a8656de34a1d3067818ab5e46612490.thumb.jpg.f598802de11185acd0e51dcffef53859.jpg



IMG-20220504-WA0006.jpg.d0fe8c321cc0b7dc25981909817d99c4.thumb.jpg.40433d08b931c565ea63c51632734600.jpgIMG-20220504-WA0007.jpg.b9e84ab989e365595d4240b5460b8347.thumb.jpg.2f2ed1b27cea9ac7e2faf6eedaa627ab.jpgIMG-20220504-WA0004.jpg





Edited by Ollleg
развернул фото
  • Like (+1) 1
Posted

А можно схЭму повернуть? и ёмкостЯ, чтобы номиналы прочитать?.. а то неудобно монитор наклонять: видеокабэль каждый раз из гнезда выскакивает.. я дико извиняюсь за свой короткий кабэль.. )) открыл топик 2 раза и оба раза выскочил кабэль: смог прочитать сколько там микрофарад, а вольтаж уже не успеваю - экран гаснет!

Вельми понеже сделайте вот так (вот что у меня смакетировалось на прямонакале):






  • Like (+1) 1
Posted

Пока так, все примерно, через месяц если время позволит, подет конкретнее

Кенотроны AZ12, после кена 20мкф мбгч, дроссель , после дросселя NIPPON Chimo con bi polar 200mF 400V. далее на дроссель драйвера, и после 80mF Sprague

В катоде драйвера будет  elna cerafine 2200mF 6.3V

Драйвер отключаемый, с возможность подавать сигнал от отдельного источника сразу на сетку 2А3

Пока вот так все теоретически, реализация не за горами

Posted

да тут проблем нет и заменить в процессе настройки, запас выходных трансов имею от 2,5,/3,5/5/6/7/9/10 ком не в одном экземпляре, так что тут и отслушаем потом

Posted

Подскажите, вот имеем мы прямонакал без среднего вывода, выпрямляем накал. Обязательно ли делать середину резисторами, или можно просто один из концов заземлить? Смещение фикс, потому катод на земле. Какие выбираются резисторы в катод? Вот выше они по 22 Ома, почему именно столько?

Posted
18 минут назад, Aleph сказал:

Подскажите, вот имеем мы прямонакал без среднего вывода, выпрямляем накал. Обязательно ли делать середину резисторами, или можно просто один из концов заземлить?

Можно землить один конец.

  • Like (+1) 1
Posted
32 минуты назад, Stan Marsh сказал:

Можно землить один конец.

Ещё вопрос, при условии что накальная обмотка не даёт явной просадки, переменку 6,3 если выпрямлять кремниевыми диодами, потом скажем 100к микрофарад получим достаточное постоянное напряжение? Ну пусть не 6,3 а 6,1 вольт. Или только Шоттки, или германий?

В моём случае я прикидываю накалы Г-811 как использовать.

Posted

по диодам вам решать, я вот когда юзал 6с4с разные использовал, несколько десятых вольт приходилось гасить, а вот тип диодов на слух не определяю

Posted
1 минуту назад, maximka сказал:

по диодам вам решать, я вот когда юзал 6с4с разные использовал, несколько десятых вольт приходилось гасить, а вот тип диодов на слух не определяю

Я не про влияние на звук, или подобное. Я только о том не упадёт ли на кремниевых диодах больше необходимого. Это при вычислении анодного можно взять приблизительно 1,5 вольта падения на каждом диодный, а тут каждая десятая важна. Вот и спрашиваю из жизненного опыта хватает, или всё же велико падение.

Posted
1 час назад, Aleph сказал:

Подскажите, вот имеем мы прямонакал без среднего вывода, выпрямляем накал. Обязательно ли делать середину резисторами, или можно просто один из концов заземлить? Смещение фикс, потому катод на земле. Какие выбираются резисторы в катод? Вот выше они по 22 Ома, почему именно столько?

При заземлении одного конца желательно питать накал от источника питания с внутренним сопротивлением пониже. 22 Ома (плюс подстроечник 47 Ом) для 2А3 на мой взгляд многовато, я в аналогичной схеме ставил по 11 Ом без подстроечника.

Posted
2 часа назад, юрий робертович сказал:

Нагрузка для 2а3, 6с4с Rа/R нагр=3,5 ком мало, хорошего не получить. Надо от 5 ком и больше...

Нужно смотреть реальный импеданс АС. С ШП, кстати, 3,5 кОм вполне неплохо, для многополосной АС и 5 кОм может оказаться маловато.

  • Like (+1) 1
Posted
50 минут назад, Сергей Витальевич сказал:

Конденсаторы шикарные?Но...дорогие..Так и не удается их в фильтрах АС попробовать.

  Показать контент





Сергей, да и не особо они и дорогие

Если сравнивать с более именитыми

Мне они больше чем аудио ноте медные и дженсены нравятся, а цена чуть ли не в 3 раза ниже

Posted (edited)

Вот выше они по 22 Ома, почему именно столько?"       катоды 300 ки  я соединял рез.  по 16 ом  и от ср. точки на землю 1 ом . был случай ставил ппб на 47 ом движок на землю . им  фон ругулипровался довольно успешно .

Edited by Anatolii
