1 час назад, Андрей63 сказал:

А чего там раскладывать VT2 и VT3 , разновидность катодного повторителя Уайта . Мне вот интересно , как изменяться искажения , если нагрузку включить не в среднюю точку, а на землю.

Да, я тоже так думал, но меня смущает что сетка VT2 не "прибита" как в оригинальной схеме повторителя, и на неё так же поступает сигнал как и на сетку VT1, что не происходит в Уайте. Здесь какая то смесь намешана всего и вся..


А по поводу куда выводить нагрузочный резистор, на общую точку или на массу, то думаю что разницы нет. Будет не лучше, не хуже

Posted
11 часов назад, Xрюн222 сказал:

еперь осталось просимулировать то же самое, но без батарейки. Катод на землю, сетку на РГ.

Говно вопрос.

Ситуация с сильным изменениями режимов в зависимости от положения ползунка РГ несколько разрешилась, но вот по искажениям и усилению, очень сильно зависит.

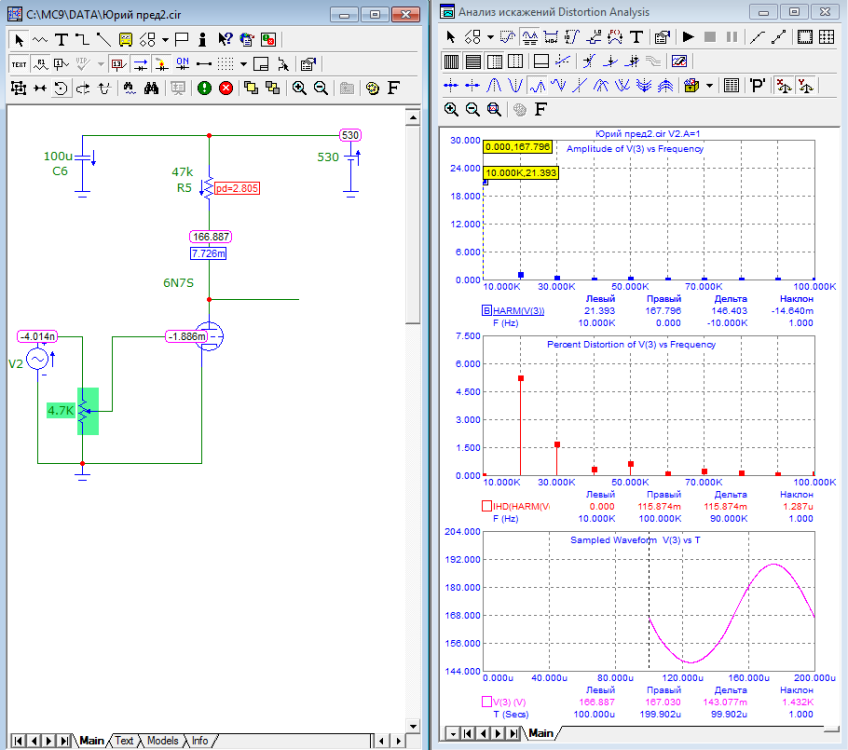

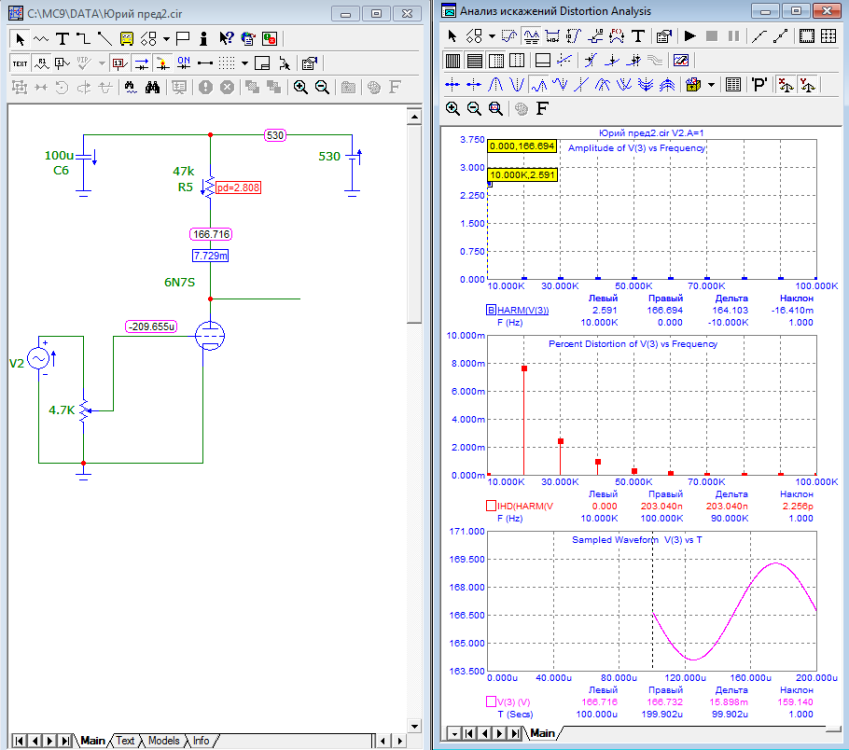

Первая картинка 10% от РГ, Вторая 90% от РГ.

В варианте 10%  - Uвх.ампл=1В, Uвых = 2.6В!! , I = 7.7мА,  при Y2= 0.008%,Y3=0.003%

В варианте 90% -  Uвх.ампл=1В, Uвых = 21.4В, I = 7.7мА,  при Y2= 5.2%, Y3=1.7%





  • Like (+1) 1
Posted

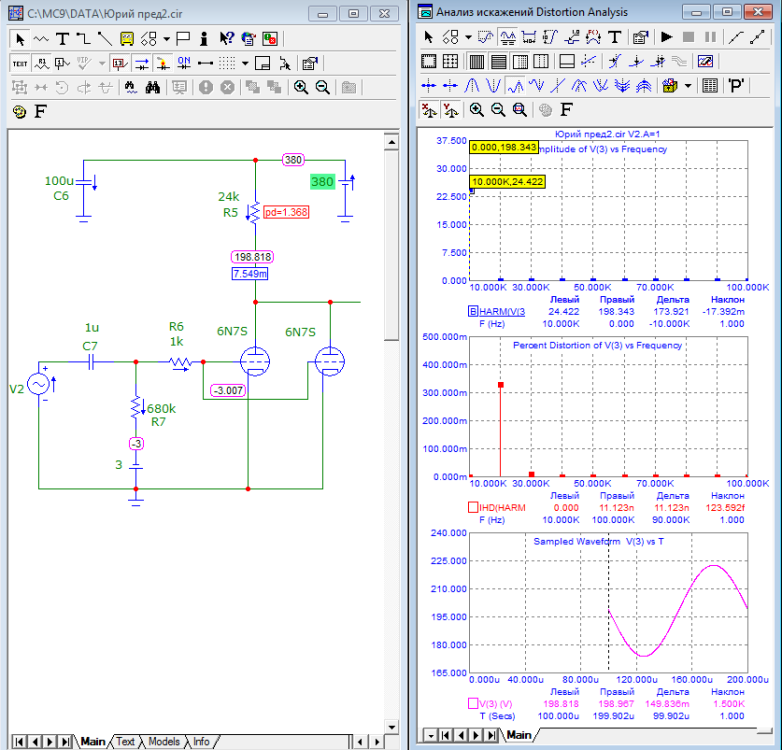

По схеме Никиты так симулячит:

Uвх.ампл=1В, Uвых = 24.4В , I = 7.6 мА,  при Y2= 0.33%, Y3=0.03%

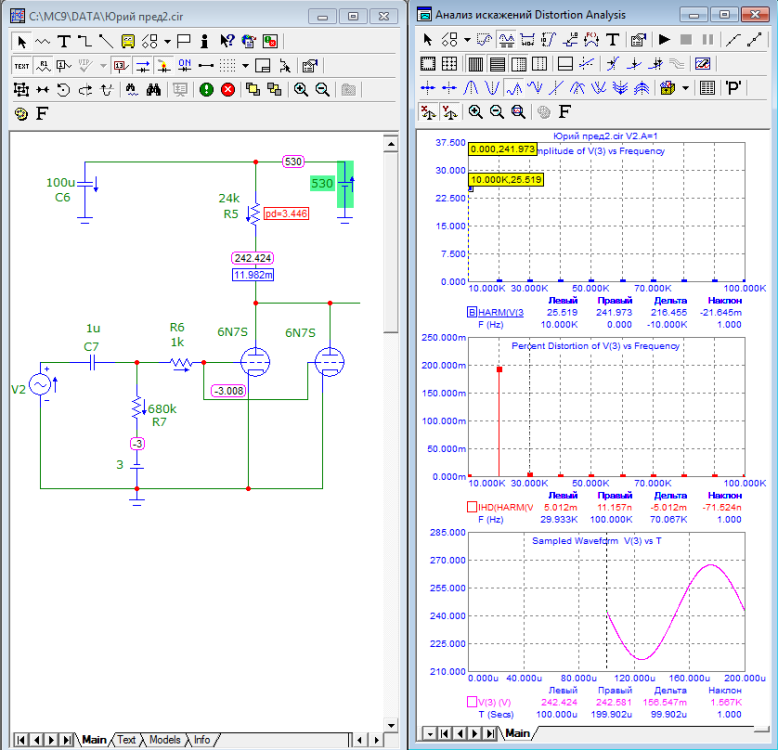

то же, но с Ea = 530В

Uвх.ампл=1В, Uвых = 25.5В , I = 12 мА,  при Y2= 0.19%, Y3=0.005%

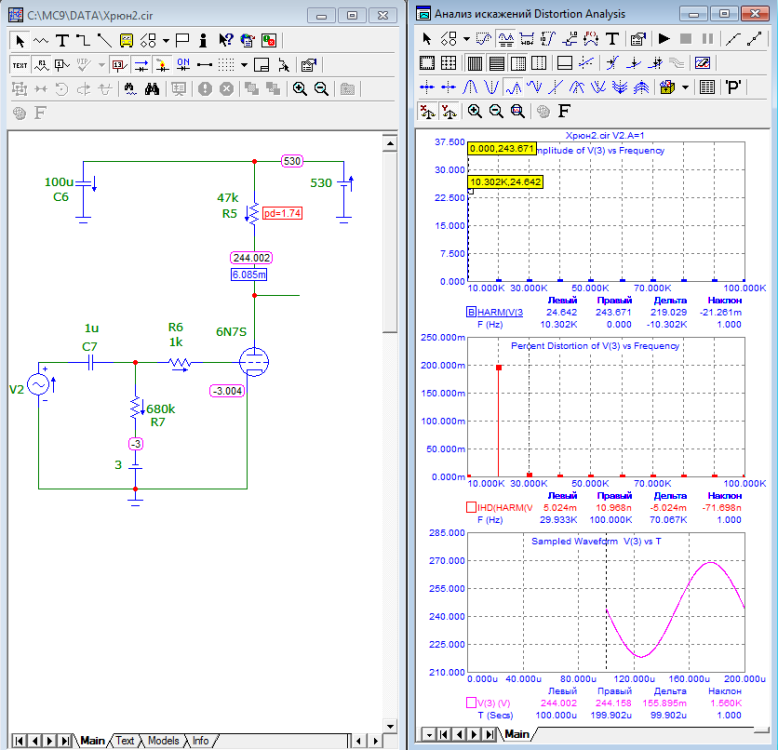

с одиночным триодом и соответственно Ra = x2, Ea=530В

Uвх.ампл=1В, Uвых = 24.6В , I = 6.1 мА,  при Y2= 0.2%, Y3=0.005%






  • Like (+1) 3
Posted
15 часов назад, Андрей63 сказал:

Не понял на счёт  не прибита, но вот схема орегинала.


Схожесть есть, соглашусь. Но есть схожесть и с SRPP, но Уайт и СРПП, не являются копией этой схемы.

Надо паять, слушать. Количество нулей, после запятой, ещё не являются гарантом хорошего звука.

Одиночная 6Н7С, тоже выдаёт очень низкие искажения. Достаточные, чтобы не городить огород.

Вообщем, надо слушать!

i (8).jpeg

  • Like (+1) 1
  • Smile 1
  • 2 weeks later...
Posted

Слегка изменил режимы. Впечатления очень положительные, хотя усиление слегка меньше, чем у исходника. Просьба к Ящеру, не могли бы Вы прикинуть искажения при 1,5 В RMS на входе если будет желание.




  • 2 weeks later...
Posted

В моем варианте на сетках 6Н7 отрицательное смещение, в плюс не заходим. Токи не более 3 мА как по даташту. Практически питание будет примерно 420А. У Вас третья гармоника великовата.

Posted
1 минуту назад, Dolboyacher сказал:

Если уменьшить анодную нагрузку первой лампы (R12), будет меньше искажений, токи каскадов увеличаться примерно в 1.5Раза и при 3В входных ограничения синуса не будет

Увеличение тока в 1,5 раза вроде рревышение по току.

Posted
Только что, johnson1496 сказал:

Увеличение тока в 1,5 раза вроде рревышение по току.

Здесь просто про тенденцию, прикидочно так сказать.

Про -2.5В ссмещение на 6н7с не разглядел, прошу прощения, сейчас исправлю

Posted
6 минут назад, johnson1496 сказал:

Очень хорошо, это и буду макетить.

Удачи в реализации :good:. А предыдущие неправильные симуляции, попросим администрацию удалить, со слепу не разглядел.

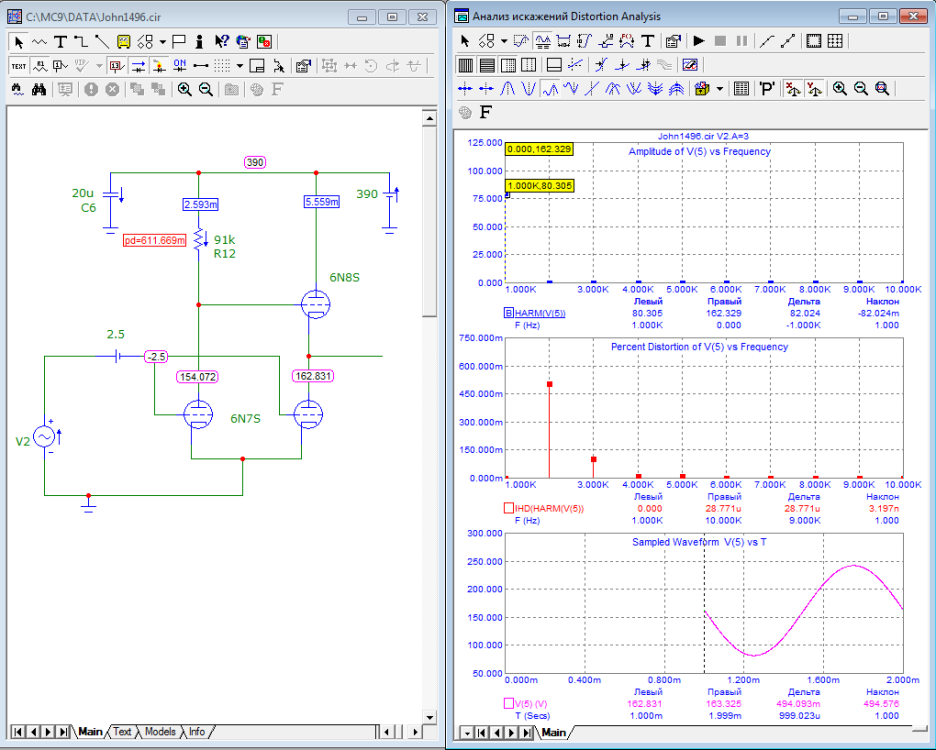

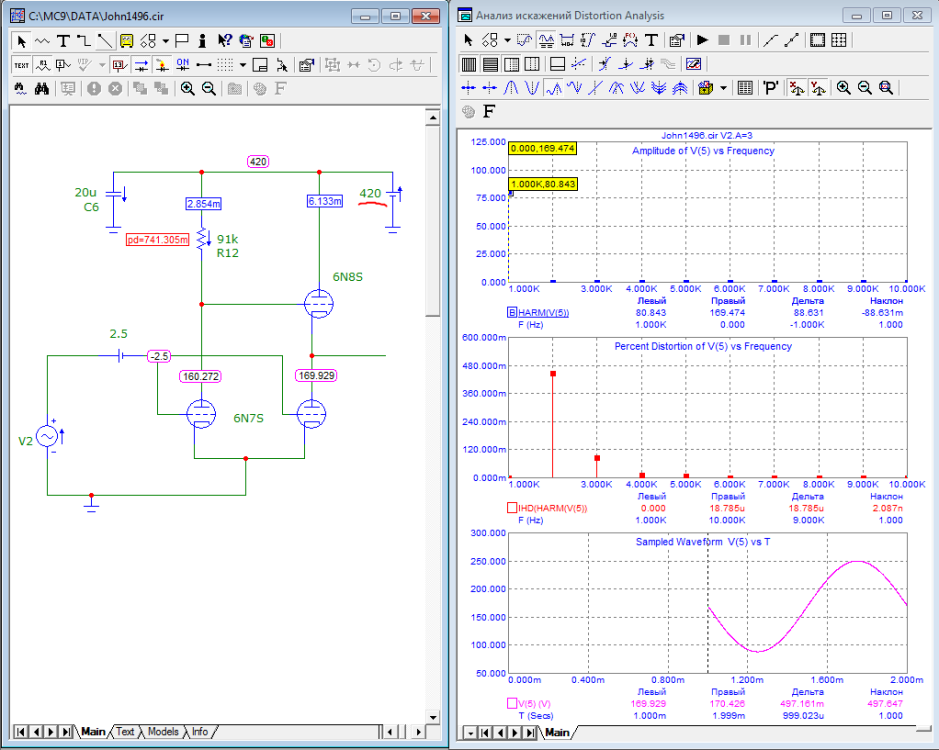

Вот при Ea=420В , на всякий :)

При Uвх.ампл = 3В, Uвых.ампл = 80.8В, при Y2 = 0.44%, Y3 = 0.09%


  • Like (+1) 1
Posted

В принципе всё уже отмакечено, но из-за уменьшения потребления входных каскадов питание по напряжению превысило номинальное напряжение электролита а БП. Нужно время на замену. Затем подключить выходную лампу и послушать

3 минуты назад, johnson1496 сказал:





  • 2 months later...

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

Guest
Reply to this topic...

×   Pasted as rich text.   Paste as plain text instead

  Only 75 emoji are allowed.

×   Your link has been automatically embedded.   Display as a link instead

×   Your previous content has been restored.   Clear editor

×   You cannot paste images directly. Upload or insert images from URL.

  • Recently Browsing   0 members

    • No registered users viewing this page.

  • Клубы

  • Сообщения

    • ради интереса проверил такое включение на катод цепи коррекции на своей схеме... результаты внизу... ДА, усиление подрастает... но и АЧХ корежит...
    • Сергей , вот подключили Вы к катоду цепь коррекции и при этом переменка на обоих концах этой цепи стала одинаковой , мне кажется это выключит цепь коррекции из ее функции. Подскажите как это работает. Есть ли АЧХ обоих корректоров на одном графике? Для сравнения.
    • Приобретение состоялось. Тему прошу закрыть.
    • Сергей, не запрещено любой пароль ставить, но как правило народ привыкает к одному и интересное скачивает 3-4 релиза за раз, потом уже распаковывает, а бывает - накачает за неделю, в выходные решит послушать, распаковывает с привычным единым паролём и... Бац! а пара архивов не распаковывается.... и начинаются "муд. рысканья", где скачивал, почему пароль не подходит...... Поэтому я настоятельно нашим релизёрам рекомендовал устанавливать единый пароль на всё -  Пароль на архив: plastinka-rip Это обычная рекомендация.
    • Ещё один файл, перед отправкой, в формате 96/24, вес 90 Мб, пароль pantera-rip : https://disk.yandex.ru/d/LJIWVyUgqTVluQ
    • Если это в белорусских рублях, значит одна плата - 1670 руб. получается
    • https://belplata.by/calc Не знаю, какие параметры для точности забивать в калькулятор, но у белорусов выходит примерно так:
    • Попадались Только Рубикон MBZ   6.3 вольта, 10 вольт и  16 вольт. И только Б.У. ставились в очень дорогие материнские компьютерные платы. Реально высокочастотные конденсаторы...... Те, которые стояли близко к процессорам - все умерли от перегрева. Те которые стояли в холодной зоне - показывают очень высокие характеристики - САМЫЕ ВЫСОКИЕ для таких номиналов и и размеров. По звуку ОЧЕНЬ понравились. Покупал на толкучке старые комповые платы ради этих конденсаторов. А так их не встречал.... По аналогии , думаю BZ - тоже компьютерная серия.
    • У сябров мы заказывали, надо будет уточнить, у кого именно.
    • Ну в резоните цены неадекватные... Думаю никто не решится в резониье заказывать... Только госкорпорации, которые не считают деньги...
    • Например, вот: https://belplata.by/ Ну а про Резонит и так все знают.
    • А есть ссылки на таких производителей? Делитесь ссылками...
    • Понял! Решил всё таки поставить Лампу на временном подключении. И возник такой вопрос. Можно подключить в анодную цепь мультиметр для измерения тока. В начале там всё таки будет 1400 вольт. И подбором смещения выставить 130мА. Мультиметр VC9805A. В инструкции сказано что при измерении в положении предела 200мА стоит предохранитель для 250 вольт. При постановке на предел 20А предохранителя нет. Лампы пока тренирую с накалом и смещением. Головки в продаже смотрю дорогущие. Какие будут мысли?                                                              Всем спасибо за подсказки. Всё получилось как и говорили все предыдущие пользователи. Поставил лампу на кронштейне. И просто результаты то что надо. Ua=920в, Uсм=-72в, Ia=130ма. Кстати, на Чип и Дип надыбал головку миллиамперметра на 300ма, всего 690р. Подложил под неё кусок листового фторопласта и всё ОК. Что интересно, перед первым включением выставил смещение -150, на всякий случай. Включил, миллиамперметр 0. Дроссель немного звенел. Ну думаю сейчас начну крутить смещение и выставлять ток 130ма дроссель загудит. Но чудо, при выставлении 130ма дроссель затих. Просидел полчаса, всё норм. Единственно обмотка дросселя при прикосновении тыльной стороной пальца чуть тёплая. Теперь ещё пару вопросов. 1- У меня на выходе фильтра сейчас стоят 5 электролитов на 400 вольт SAMWA. Думаю оставить 4-ре. Но если вдруг ГМ-ка выйдет из строя тогда на них получится опять 1400в. То есть где то по 350 с копейками на каждый. как то близко к пределу. В общем то я уже до этого пробовал включать на холостом 4 штуки. Вроде держат. Ну и 2 вопрос, самый важный. Как организовать задержку анодного. Я выше уже писал, у меня два транса, один с высоковольтными обмотками, другой с накальными. Думаю сделать в разрыв сетевой высоковольтного транса. Но на нём и обмотка смещения. Выпрямитель тоже на кене 5Ц4С. Кстати, в справочниках пишут что у 6Д22С время нагрева накала 70 сек!!! У меня идёт нагрев 8 сек. У 5Ц4С тоже самое. Хочется как то чтобы анодное подавалось когда смещение уже устаканилось. Другой вариант это разрыв накалов 6Д22С. Но тогда на анодах целых 2 минуты будет играть переменка 1100в. Вредно наверное для 6Д22-х? Во такое осталось перепутье. Релюха для этой цели ТКД-103ДТ. Абсолютно герметичная. Какие будут мысли????
    • Значит будем заказывать в России и Беларуси.

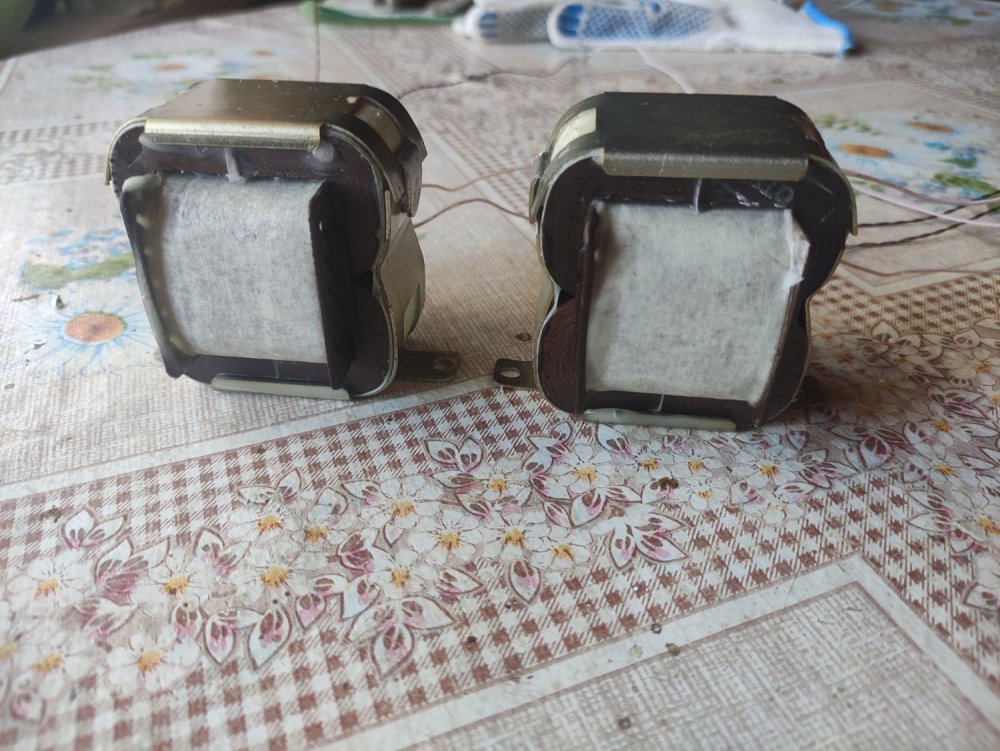

    • Остались от апгрейда корректора такие
