Posted

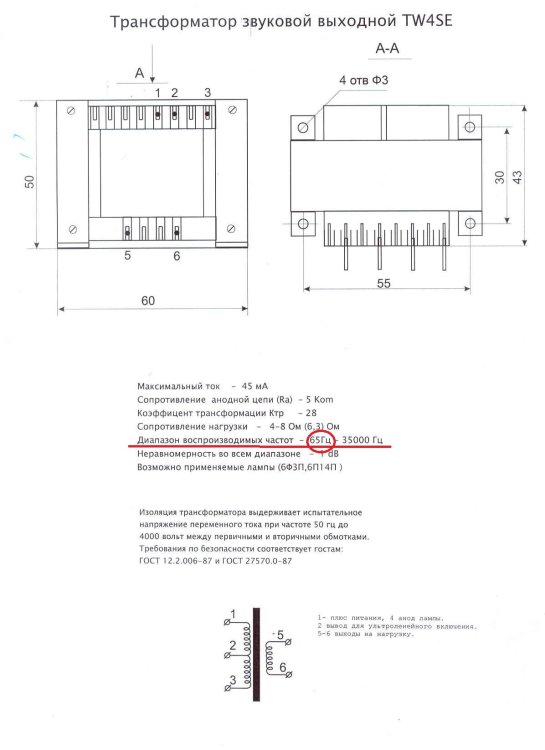

Заказал TW4SE, едет, хочется попробовать под лампу 6П14П, благо их есть прилично.


Написано, что отвод ультралинейного режима сделан от середины обмотки. Это годится?

  • Replies 405
  • Created
  • Last Reply

Top Posters In This Topic

Posted
6 часов назад, Russ3000 сказал:

Заказал TW4SE, едет, хочется попробовать под лампу 6П14П, благо их есть прилично.


Написано, что отвод ультралинейного режима сделан от середины обмотки. Это годится?

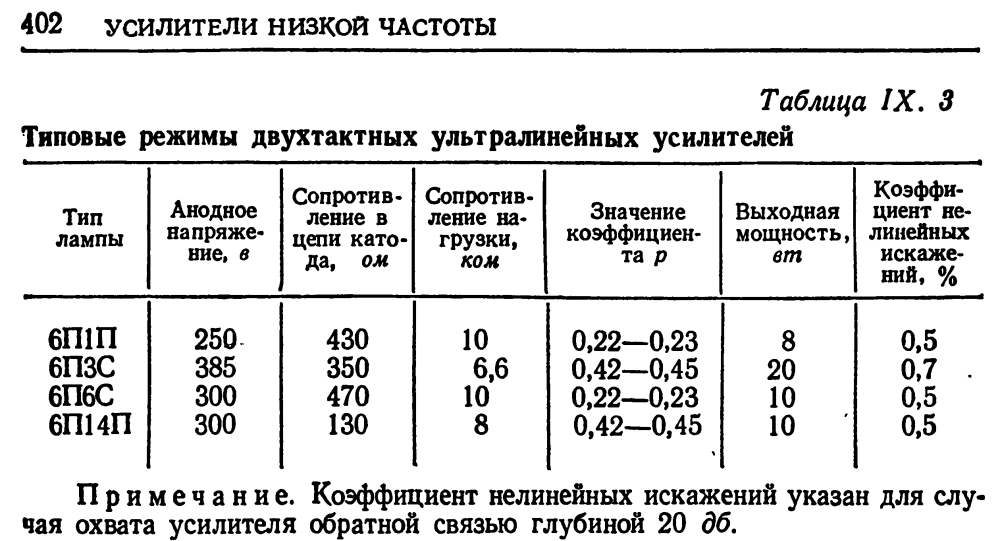

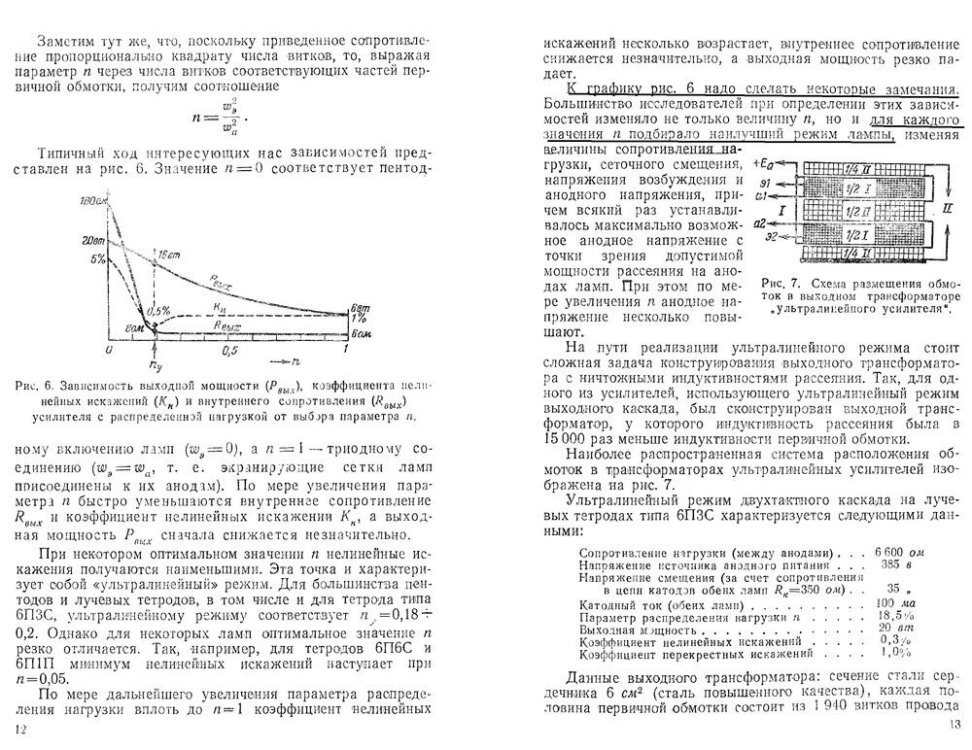

Это скорее для 6П3С и подобных. Для 6П14П делают около 20%. Это если верить общественному мнению и соотношению числа витков в фабричных трансах, сам не экспериментировал с разным % отвода. В своем на 6П3С делал а/э 900/700 витков (одно плечо РР), на 6П14П обычно 1000/250.

Попробуйте, будет сравнительный опыт.

Posted

Тогда пентодом или триодом, для ультра отвод для 6П1П и 6П6С не оптимальный...... отвод как раз ближе к оптимальному для 6П14П..... к.м.к. .....

Posted

Мне то мощность великая не нужна, усилитель для СЧ ВЧ секции от 350Гц, сейчас PP на 6П14П с переключателем триод - ультралинейный, отвод от четверти обмотки, первичек всего 4 секции. Хочется попробовать и SE

Posted

На НЧ пока LM3886 от Аудиоманьяка + корректор искажений на AD844 по Белке. Строится неспеша YES-5m и Заратустра. пробовался и ВВ89, но не понравился. Самый драйв получался с усилителями D  класса, но они дают огромную помеху на все остальное, отказался пока. В качестве излучателя Beyma  12BR70

в коробе 120л ФИ настроен на 34Гц.  Ящики принес соратник, ему жена сказала, что или она, или ящики, он выбрал ее а ящики достались мне, приютил бездомных.

Пока разделение 1 порядком на 350Гц. ВЧ - СЧ 3500. Вч GRT-145-8FaitalPRO M5N8-80

Считал, лучше получится ЗЯ 52л, как раз добротность 0,7 и можно эквалайзером тянуть вниз, сколько хватит усиления и желания.

  • Like (+1) 1
Posted
10 часов назад, Russ3000 сказал:



Считал, лучше получится ЗЯ 52л, как раз добротность 0,7 и можно эквалайзером тянуть вниз, сколько хватит усиления и желания.

С начальной 0,7 усилия хватит до 1,0 максимум. Надо хотя-бы с 0,6 , а лучше с 0,5.

Posted

Трансформаторы приехали, первичка 7,5Гн и 465Ом. Вторичек 3 отвода, в паспорте про это ничего не написано.

Posted
12 минут назад, Russ3000 сказал:

Трансформаторы приехали, первичка 7,5Гн и 465Ом. Вторичек 3 отвода, в паспорте про это ничего не написано.

Есть шанс подобрать оптимальный УЛ, возможно.

Кстати, сам хотел сделать биампинг НЧ на полупроводниках, СЧ/ВЧ на лампах, но возникли опасения - удастся ли их сшить по фазе нормально. Пробовал ламповый подпирать сабом - лучше, но как-то не то.

Posted
15 минут назад, Russ3000 сказал:

Трансформаторы приехали, первичка 7,5Гн и 465Ом. Вторичек 3 отвода, в паспорте про это ничего не написано.

Самое интересное впереди. Я бы этот лохотрон сразу в помойку отправил, но каждый должен сам пройти свой путь.

Я прошёл лет цать назад,  Ваша очередь это г ковырять. Правда у меня были 6-е и 10-е.:smile-11:



Posted

Думаю логично следующим шагом будет купить простой советский станочек со счетчиком (они еще бывают в продаже), посчитать в экселе несколько вариантов намотки с проводом 0,224, 0,25 по меди на первичку до 2700-3000 в-в и 0,85, 0,9мм на вторичку под железо на ОСМ-0,1 и импортное EI-96. Для начала можно попробовать на EI-96 от ИБП, после прослушивания поменять сердечник на импортное M6 EI96, проварить в парафине/церезине и получить хороший результат. Как мотать здесь много написано, для начала секционирование достаточно 1/2П-Вт-1/2П, лучше 1/4П-1/2Вт-1/2П-1/2Вт-1/4П.

  • Like (+1) 2
Posted
51 минуту назад, Russ3000 сказал:

Трансформаторы приехали, первичка 7,5Гн и 465Ом. Вторичек 3 отвода, в паспорте про это ничего не написано.

Как то маловато индуктивности, разве что ООС общую поглубже.
