Vadim_SV

Дмитрий, а почему ребра радиатора горизонтально? Эх, я теперь не скоро вернусь в творчество. Новое жилье без отделки. По юности наивным был, отклонял схемы на Германии, сына раскритиковал за схему на П214.

Выходнички записи от 20 июня в наличии. Можно использовать и как однотактные. Окно разделено на 2 симметричные половинки. Есть в продаже однотактные на железе 0,5 мм от бесперебойников. 3П/2Вт 5к 4 и 8 Ом. Первичка 0,25ми, Вторичка 0,9 + 0,355ми 5000р. Находятся в РСО-Алания. Отправлю по предоплате. .

В наличии последняя пара двухтактных ТВЗ на ШЛ20х40 Ra-a=5,1k/4Ом и 5,5k/8Ом. Первичка 0,25мм по меди, 3120в-в 4 секции, Rакт1=102+102Ом. Вторичка 3 секции 0,75мм для 4Ом плюс 3 секции в 3 провода 0,335мм для 8Ом, Rакт2(расчетное)=0,22Ом/4Ом и 0,35Ом/8Ом. Выглядят как на первом фото. Цена всего 6000р за пару плюс стоимость отправки. Бандажа увы нет, сердечники с хранения сталь 3413 83год. Фото как в первом сообщении. Можно использовать как однотактные ТВЗ. Отправка Сдек, почта России по предоплате, находятся в Республика Северная Осетия-Алания. Пишите здесь либо на е-мейл.

Продам Корпус для двухтактного усилителя производство Астра-Аудио. Размеры 350х280х60мм плюс высота колпаков 100мм. Плюс высота ножек 15мм (поищу). Сделан весьма качественно, но я бы расположил отверстия под панельки иначе. Производство прекращено больше года назад. Не использовался. Цена 6000р. Порошковая покраска, цвет черный. На верхней панели отверстия под 7 октальных панелек и под винты для их крепежа, на лицевой панели отверстие под сетевой тумблер, сзади под сетевой разъем с предохранителем, 2 пары выходных разъемов и 2 пары входных RCA. В комплекте 2 колпака 100х100х100мм и один 120х120х100мм также порошковой покраски на одном колпаке на боковых гранях 2 небольших скола краски при перевозке. Находится в РСО-Алания. Отправлю Сдэк или Почтой но по предоплате. Отправку оплачивает покупатель. Пишите здесь, сообщу номер для связи. Пользовался 3 раза их однотактными корпусами и дважды закрытым, качеством изготовления был доволен но коннекторы приобретал отдельно и делал деревянную накладку на лицевую панель. Фото со странички производителя, в наличии только то что я сообщил. Коннекторы я приобретал отдельно, их родные, особенно под АС не устраивали.

На сегодня в продаже пара двухтактных ТВЗ как на фото в первом сообщении. Rа-а=5,8к/4Ом и 6к/8Ом. Сердечник ШЛ20х40 Э3413, реальный размер 19х40мм, окно 20х50мм. Все сердечники в упаковке с хранения, в консервации. Бандажа увы нет. Как вариант прижать к корпусу/шасси сверху накладкой из немагнитного материала шпильками М4. Это последняя пара. Можно сделать похожие но провод придется брать по новой цене. Цена 5000р за пару, отправка по России либо в Белоруссию, оплачивается покупателем. Находятся в Республике Северная Осетия-Алания.

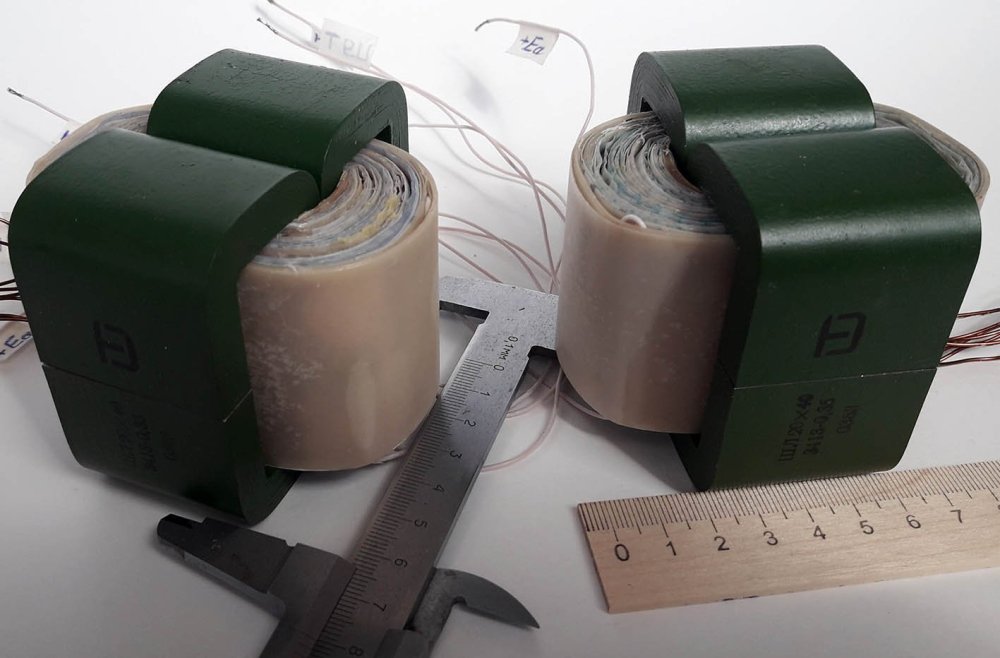

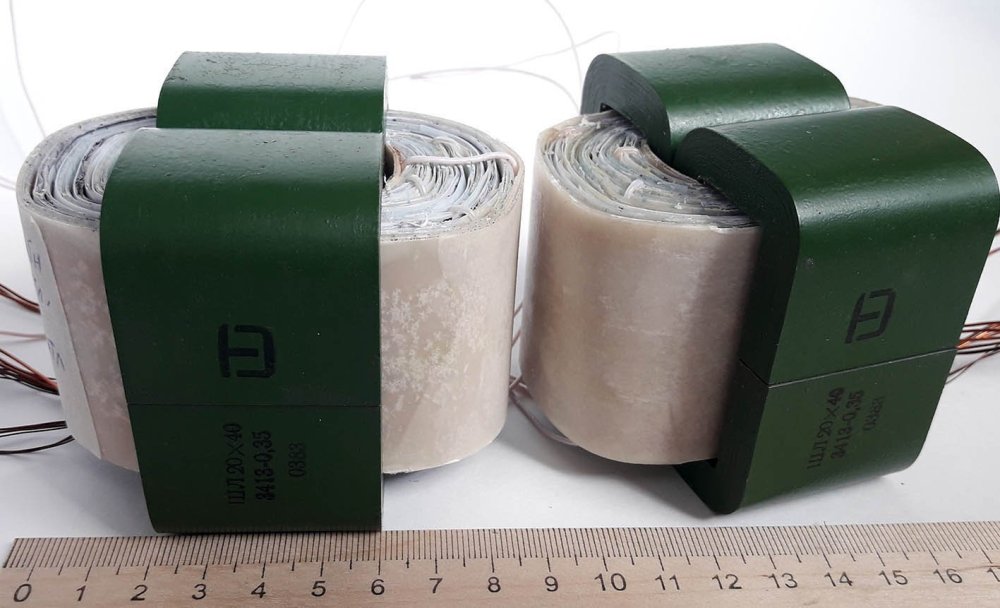

Продам небольшие выходные трансформаторы на сердечнике ШЛ40х20 3413 0,35мм. Делал сам другу но остались не востребованы. Двухтактные: 7к/4Ом (7,3к/8Ом). Секционирование 4П+3Вт. Первичка 2х1680в-в =3360в-в 0,224. Rакт1=2х137Ом=274Ом. Вторичка проводом 0,75мм. По 84в-в и 32в-в и 0,315в-в (в 2 провода) в каждой секции. Для нагрузки 4 Ом три секции по 84 в-в впараллель, Rакт=0,204Ом. Для 8Ом 3 параллельные секции по 32 в-в последовательно 4-х омным выводом. Rакт=0,35Ом. Размер по сердечнику ШхВ 80х70мм, ширина по катушке 89мм. Цена 5000р за пару. Однотактные: Rа=5,7к/4Ом (5,1к/8Ом).Секционирование 3П+2Вт. В наружной секции первички 2 слоя КО, b=0,1. Можно включить всю первичку в анод (3320в-в, Rакт=257Ом ), либо с Катодной обмоткой (2988/332в-в, Rакт=224Ом и 33Ом). К.О. включается рядом с холодным выводом (+Еа). Вторичка проводом 0,85мм. По 92в-в и 46в-в в каждой секции. Можно использовать всю вторичку на 4Ом/5,7к (Rакт2=0,18Ом) или 8Ом/5,1к (Rакт2=0,41Ом). Размер по сердечнику ШхВ 80х70мм, ширина по катушке 84мм. Цена 5000р за пару. Аналогичные однотактники на сердечниках от ИБП EI96 набором по 37мм. В первичке 0,25мм. Rа=5,2к/4Ом, 5,4кОм/8Ом. Вторичка 2 секции 84 в-в 0,9мм впараллель для 4Ом и 2 параллельные секции по 0,355мм в 3 провода последовательно для 8Ом. Цена 5000р за пару. Находятся в РСО-Алания. Отправлю по России СДЭК, Boxberry. Можно почтой но по предоплате. Доставку оплачивает покупатель. Пишите здесь или в личку. Сообщу контактный номер моб. Отправлю через Авито - доставкой, Сдэк. Можно почтой по России но предоплате. Находятся в Республике Северная Осетия-Алания.

По теме Усилитель Воспроизведения. Коллеги, а как вы отнесетесь к схеме по статье из журнала Радио № 11 за 1986 год стр 41. "Малошумящий усилитель"? Может кто собирал, есть отзывы? Поначалу еще будучи студентом я собирал УВ на К157УЛ1А и К548УН1, то что было доступно - первое впечатление - не понравились на слух. После дважды собирал УВ Сухова на КТ3107 на входе, который здесь тоже упоминали, немного лучше. Но снова не понравился. По совету друга (Папа Карло на вегалабе, мы знакомы много лет), еще в 1992-м году собрал "Малошумящий усилитель" на мой скромный слух когда мне студенту не было доступа к необходимым приборам посмотреть спектр, он звучал заметно мягче, приятнее чем УВ на 157УЛ1 и УВ Сухова. Конечно в этой схеме есть как минимум два слабых места: электролиты в эмитерах входных транзисторов, нужно ставить качественные и сопротивление резистора и конденсатор в коррекции в ООС. И другие компоненты и монтаж. Но даже при отечественных недорогих компонентах эта схема звучит на мой слух оч легко и чисто, лучше предыдущих. Собирал ее на ОУ 544УД1А и 157УД2. В то время студентом еще не знал что конденсаторы оказывают такое сильное влияние на звук. Сейчас можно применить современные компоненты. Оригинальную схему прикреплю. Прошу сразу не бросать помидоры, я в основном читаю, не пишу.

Республика Северная Осетия-Алания, г. Владикавказ. Есть пункты СДЭК, Boxberry и конечно Почта России. До ТК неблизко ехать. Почти всю следующюю неделю буду свободен, могу оперативно отправить.

Добавлю полную катушку ПЭТВ-2 1,18/1,279 18кг. ПЭТВ-2 0,315; ПЭТВ-2 0,4; ПЭТВ 0,5 в наличии, эти катушки нужно забрать из другой квартиры и взвесить, напомню использовал примерно по 1-1,5кг 0,315 и 0,4. Может кто подскажет вес пустой большой катушки. Цену снижу до 1000руб/кг при покупке катушки без отмотки, отматывать некуда.

К сожалению этикеток с маркировкой и тем более датой выпуска не сохранилось, они отсутствовали уже у организации-продавца. Брал 0,315 и 0,4 как ПЭТВ-2 и 0,5 как ПЭТВ-1 примерно лет 8-9 назад как новодел. Уехал из родного города и он остался не востребован.

Продам провод 0,315мм; 0,4мм; 0,5мм по меди. Почти полные катушки. 0,315 и 0,4 использовал примерно по 1,5кг, значит осталось порядка 16,5кг каждого. 0,5 не использовал, его примерно 10кг. Отправлю по России СДЭК или другой ТК по предоплате, отправку оплачивает покупатель. Забрать и взвесить могу при намерении купить т.к. провод находится на другой квартире. Пишите сюда или в личку, пришлю контактный номер. Отматывать нет возможности, продаю катушки целиком, цена по нынешним меркам не высокая 1300руб/кг.

Russ3000 Я сначала в 2010-м попросил на производстве намотать, вторичку соединили последовательно внутри катушки, нужно было параллельно. Читал всю ветку о ТВЗ и стал мотать сам. Здесь много информации, поначалу будет много вопросов, форумчане подскажут что и как. Не бойтесь, берите и делайте.

Думаю логично следующим шагом будет купить простой советский станочек со счетчиком (они еще бывают в продаже), посчитать в экселе несколько вариантов намотки с проводом 0,224, 0,25 по меди на первичку до 2700-3000 в-в и 0,85, 0,9мм на вторичку под железо на ОСМ-0,1 и импортное EI-96. Для начала можно попробовать на EI-96 от ИБП, после прослушивания поменять сердечник на импортное M6 EI96, проварить в парафине/церезине и получить хороший результат. Как мотать здесь много написано, для начала секционирование достаточно 1/2П-Вт-1/2П, лучше 1/4П-1/2Вт-1/2П-1/2Вт-1/4П.
