Усилители с катодной обмоткой

Aleph

By Aleph
in Valve

 Share

Recommended Posts

Sergio Proficient

Sergio

Posted
Posted
5 минут назад, Константин сказал:

Если это SE, то одной секцией, если РР на двух катушках или с разделительной щечкой, соответственно двумя. Для пентода 2-1-КО-1-2 проверенный рабочий вариант.

Спасибо.

  • Replies 88
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Aleph
Aleph

Для начала темы расскажу о своём РР с катодной обмоткой. После пары лет использования однотакта с КО захотелось двухтакт. Квод я повторять не стал, его мощность излишня для квартиры, решил делать

Сергей-1968
Сергей-1968

Здравствуйте Все. Для Г811 811 делал.

Владимир-П
Владимир-П

Rа специально взял больше для ум-я Rвых. КО по минимуму для уменьшения ОС. Пока бубнежки не слышу, если будет, добавлю местной ОС. В пентоде Рмах-11вт, думаю, до триода не дойдет. -КО можно намот

Posted Images

Владимир-П Collaborator

Владимир-П

Posted
Posted

По совету Константина мотал КО внутри вторички. Получилось П-В-П-В-П-В-П, КО мотал внутри 3-й секции вторички, т.е. ряд вторички-КО-ряд вторички. 3и4 секции первички с переворотом. Применил для SE пентода, удачный вариант.

  • 2 weeks later...
Dalver Explorer

Dalver

Posted
Posted
В 29.06.2025 в 03:13, W_L сказал:

2 схема что-то очень похожее на правду

https://www.avito.ru/sankt-peterburg/audio_i_video/lampovyy_usilitel_spb_sound_rr_7463109103?context=H4sIAAAAAAAA_wE_AMD_YToyOntzOjEzOiJsb2NhbFByaW9yaXR5IjtiOjA7czoxOiJ4IjtzOjE2OiJtcld1VjhPVkx4ZGF3d3ZLIjt9XjV0Vj8AAAA

На схеме видно - да, бывает



1.OklulLa4lqBYPVSlFswxTws1lKbQNRSoGDCUot

Схема кстати размещалась авторами на их сайте, видимо, давно.

https://spbsound.narod.ru/SPbSound/schematic/schematic1.html

Dalver Explorer

Dalver

Posted
Posted
20 минут назад, S.Laptev сказал:

А где тут катодные обмотки, нету же их.

А в той, второй, есть!

Пардон, да, это накал со средней, спасибо за внимательность.

Так Feral Eye, от триодной мафии Ну-Ёрка, интересная схема?

sova Local

sova

Posted
Posted
2 часа назад, Dalver сказал:

Пардон, да, это накал со средней, спасибо за внимательность.

Так Feral Eye, от триодной мафии Ну-Ёрка, интересная схема?

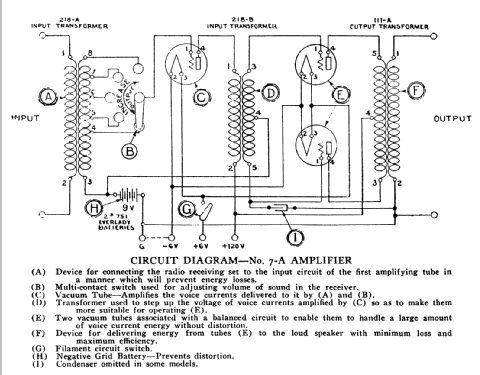

В конце 20-х так и делали, еще входной транс был межкаскадный выходной и силовой, с дросселем и пара резисторов на всю схему с одним конденсатором


Dalver Explorer

Dalver

Posted
Posted
48 минут назад, sova сказал:

В конце 20-х так и делали, еще входной транс был межкаскадный выходной и силовой, с дросселем и пара резисторов на всю схему с одним конденсатором


Видимо, историческая преемственность в этих местах есть :)

Western Electric Company Inc. -  New York (NY)





  • 4 weeks later...
S.Laptev Mentor

S.Laptev

Posted
Posted
1 час назад, ТимВал сказал:

Самый знаменитый унч с к.о.  это Quad 2.




А не Макинтош разве, у которого штук двадцать минимум усилителей с катодной связью?

  • 2 months later...
Анатолий Матвиенко Contributor

Анатолий Матвиенко

Posted
Posted
On 6/30/2025 at 8:30 AM, Константин said:

Если это SE, то одной секцией

Поделюсь, если кому-то полезно. С катодными обмотками я доделал до чистовика единственный однотакт начального уровня на 6П14П в пентоде. Взял телевизионные трансы, похожие на ТВЗ-Ш, 3000 тыс первичка, 114 вторичка. Если кто-то такие пробовал, знает - валят ВЧ знатно, без спектроанализатора на ухо слышно. Отмотал вторичку до 97 витков и добавил 200 0.18. Не хай-фай, но случилось чудо. То ли из-за ООС, то ли увеличения индуктивности, то ли получившегося суррогатного секционирования АЧХ стала линейной (почти), на 2 Вт на 4-омную нагрузку от 40 до 15 000 Гц, завал по краям в пределах 1.5...2 дБ. Для такого маленького транса - вполне. УНЧ у меня трудился несколько месяцев, год как уже у нового владельца, полёт нормальный.

  • Like (+1) 1
  • 2 weeks later...
Kutun Proficient

Kutun

Posted
Posted

Делал РР на ел84 с твз от торел ( твз80 рр)

Там три вторички , одна 66 витков , и две по 33 . ( витки по памяти пишу )

66 на нагрузку , а по 33 в катоды 84х.

Ачх в таком варианте расширилась,  особенно по вч , 3я гармонь упала на 8дб , а вот выходное сопротивление усилителя я не измерял к сожалению.



Kutun Proficient

Kutun

Posted
Posted
В 07.08.2025 в 09:50, ТимВал сказал:

Самый знаменитый унч с к.о.  это Quad 2.




А британец этот совсем не авторитет в звуке.

KAI Proficient

KAI

Posted
Posted
18 часов назад, Kutun сказал:

А британец этот совсем не авторитет в звуке.

С чем Вы его сравнивали?



Kutun Proficient

Kutun

Posted
Posted

Много чего было , помимо этих уродцев .

Он хуже даже примитивного американского Dynakit ST70 , а в сравнение с Luxman MQ бриташка совсем радиоточка.

Не понимаю , откуда такое высокое мнение о кводе?

Одно радует , прадалась пара через час после подачи объявление на авито .

Жаль что одиночник не продать , один канал некому не нужен

  • Hmm... (-1) 1
ВКН Local

ВКН

Posted
Posted

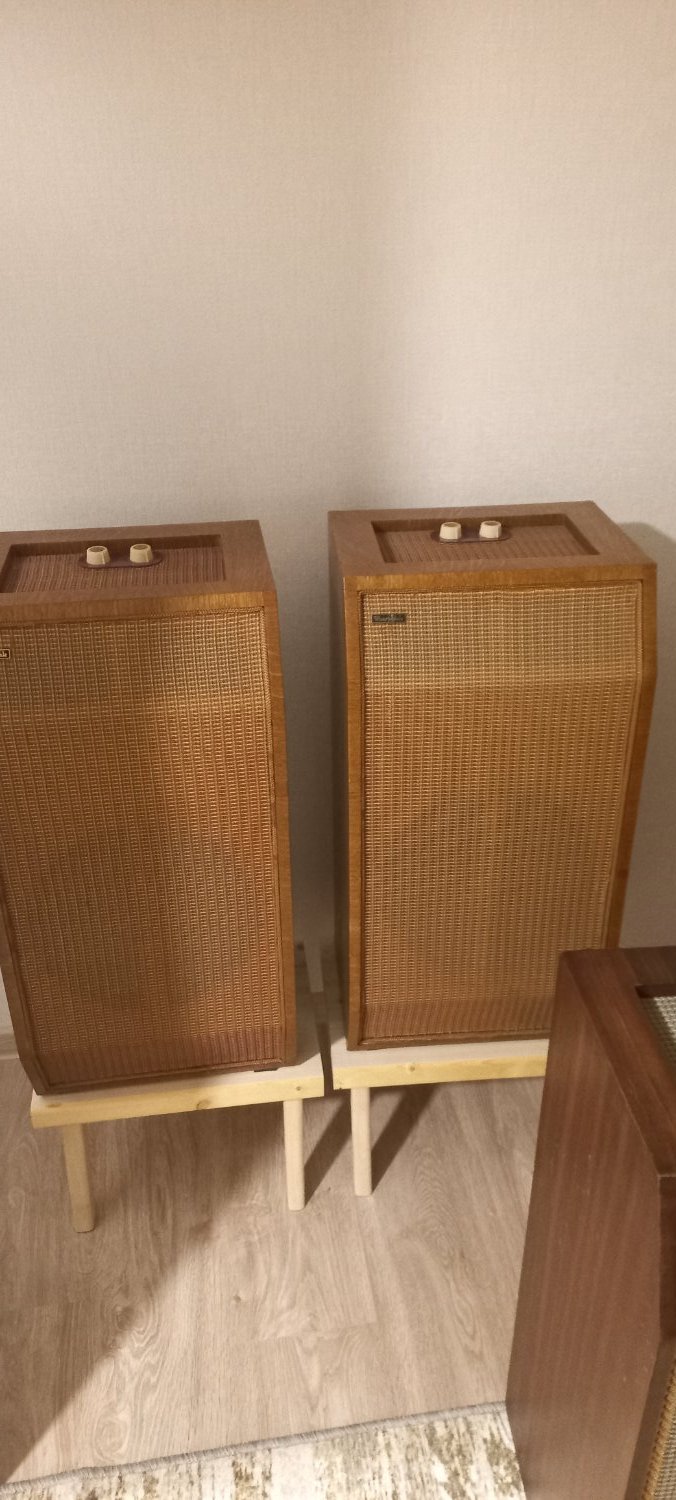

Интересная акустика. Доводилось работать с подобной, только регуляторы были на тыльной стороне. Модель точно не вспомню.

Kutun Proficient

Kutun

Posted
Posted

Да , акустику британцы раньше делать умели , но тоже от года выпуска зависит .

Справа на фото край захватил , теже w3 , но тёмного шпона , звук другой .

Бас смазанный,  верх какой то колючий.

Хотя казалось бы , должны звучать одинаково .

Хотя для разных рынков сделаны были . Тёмные приехали из Японии,  а светлые европейцы .

Kutun Proficient

Kutun

Posted
Posted
10 минут назад, ВКН сказал:

Интересная акустика. Доводилось работать с подобной, только регуляторы были на тыльной стороне. Модель точно не вспомню.

И совсем не в тему , мне на форуме подсказали что к Вам можно обратиться по перемотке твз . Верно ?

Как с Вами обсудить можно и где ?

Kutun Proficient

Kutun

Posted
Posted
51 минуту назад, ВКН сказал:



По намотке - в личку.

Странно , но я не нашёл кнопки написать в лс.

Вы можете мне что нибудь черкануть в личку ?

  • 2 weeks later...
Владимир-П Collaborator

Владимир-П

Posted
Posted

В пентодном перемотал пока один выходной на ОСМ016. Получилось первичка 3110вит вторичка 118вит КО100вит, по секциям 4П-3В. Rа для 8ом не менее 5,6ком. КО в 3% дала ОС 7дб. Rвых усилителя 4ом. Проверял с лампой 6550, звук большой и какой-то вальяжный. Спектр триодный, только 3-я гармоника больше. Не понравится, можно перевести и в триод, выходной позволяет.

  • Like (+1) 1
Анатолий Матвиенко Contributor

Анатолий Матвиенко

Posted
Posted

Вы уверены? Загнал в калькулятор 3210 первичка, 118 вторичка, для 8 ом это больше 6 кОм. Как-то много, тем более типовое внутреннее сопротивление у этой лампы при включении тетродом даже меньше, чем у, к примеру, 6П14П, у той 30 кОм, оптимальное Ra в районе 5 кОм, в зависимости от режима. Оговорюсь, я сам 6550 не пробовал.

22 minutes ago, Владимир-П said:

КО в 3% дала ОС 7дб.

Всего 3%?

27 minutes ago, Владимир-П said:

можно перевести и в триод, выходной позволяет.

При Ктр 27? Сколько же ватт останется?

Вопросы не праздные и не для сотрясения воздуха. Слушаю SE на 6П45С триодом, думаю собрать подобный, но с учётом опыта. Размотал ТСШ-170 для намотки. В прежнем железо КИНАПовское, примерно того же размера, что и ТСШ-170. Брал Ктр 12 для 8-омной нагрузки, у 6П45С совсем маленькое внутреннее в триоде.

И вот думаю, какой драйвер раскачает выходной каскад, если добавить катодную обмотку 5...10%. На макете пробовал 6П15П, 6П14П, остановился на 6Н2П-ЕВ, усилитель напряжения - катодный повторитель. Усиление меньше, чем с пентодами, но и искажений меньше. Может, дать на драйвер анодное напряжение вольт 500 и анодную нагрузку 10...20 кОм (более 10 Вт в тепло)? Не нашёл предельных напряжений на 6П14П и 6П15П на холодную лампу при включении, пока не начнётся эмиссия, все 500 В повиснут на аноде. И межкаскадный придётся ставить на 630 В, уже запасся.

Владимир-П Collaborator

Владимир-П

Posted
Posted

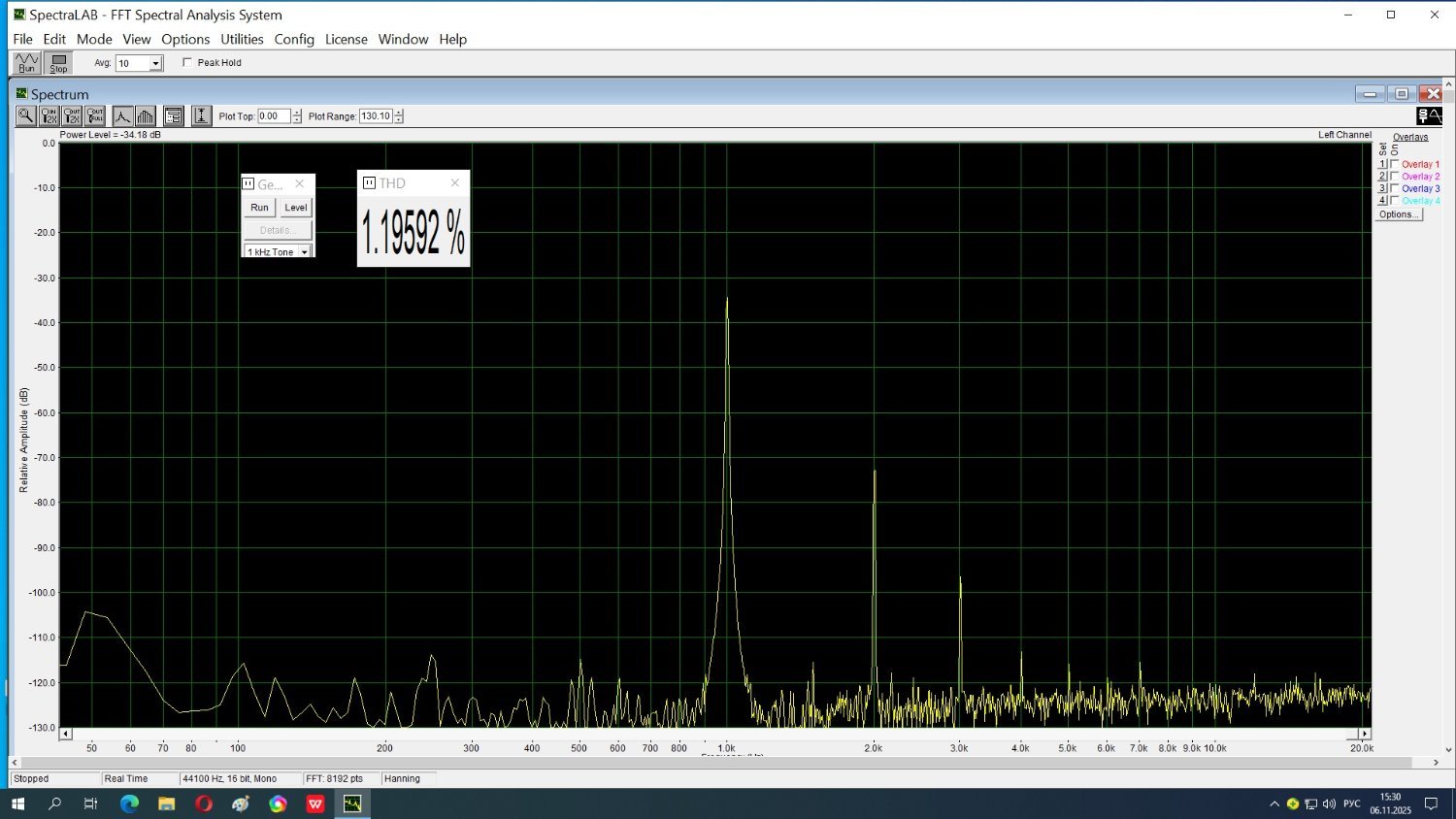

Rа специально взял больше для ум-я Rвых. КО по минимуму для уменьшения ОС. Пока бубнежки не слышу, если будет, добавлю местной ОС. В пентоде Рмах-11вт, думаю, до триода не дойдет.

-КО можно намотать 4+4% и пробовать как лучше. У меня 6ж3 триодом-6550. Раньше пробовал усилитель напряжения-КП, товарищ забраковал. И для интереса спектр на 1вт.

6550 пент1вт.jpg

  • Like (+1) 2
  • 1 month later...
W_L Local

W_L

Posted
Posted

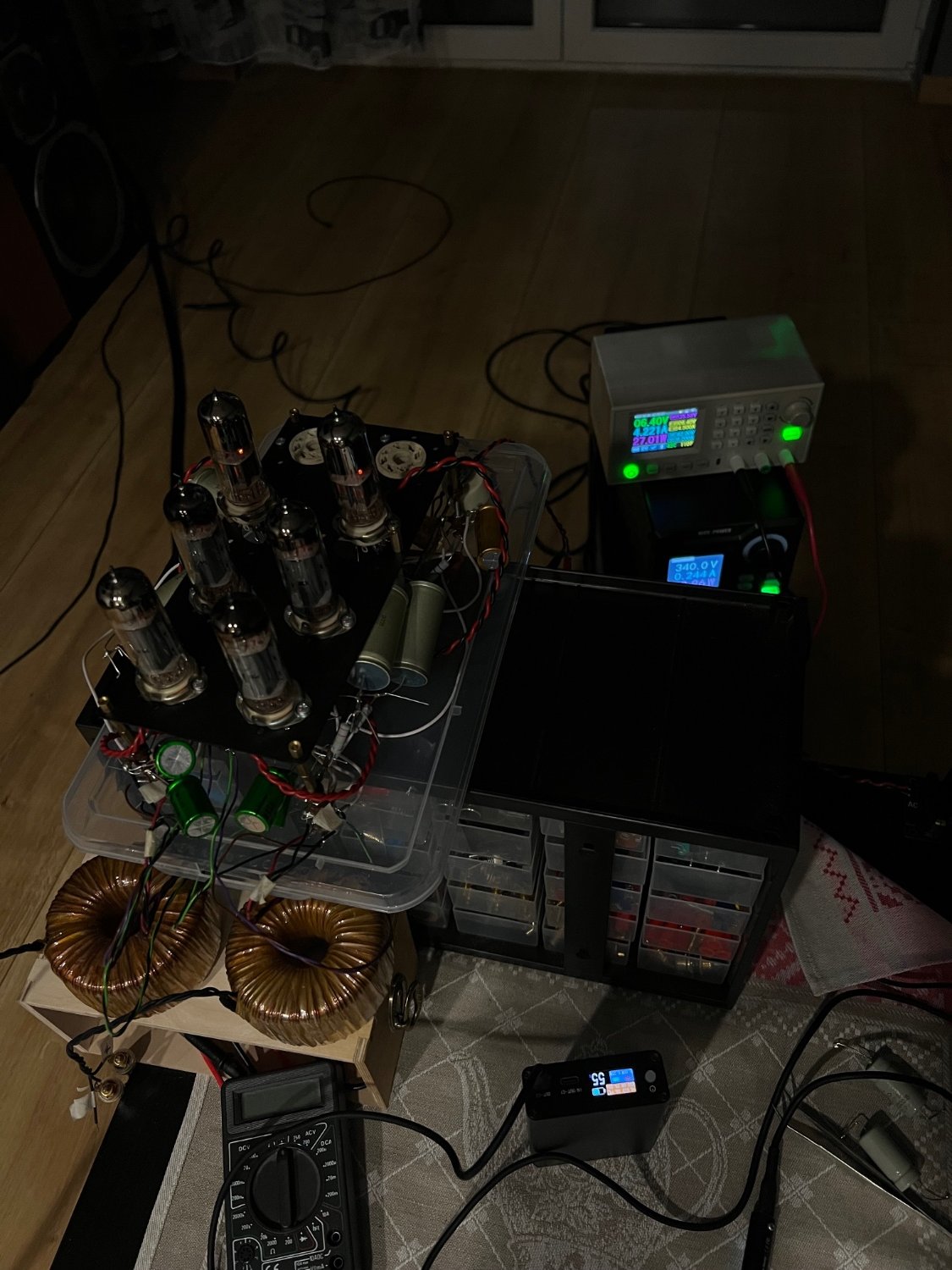

И так, первый запущенный макет унч на 6Н26П+6П14П-ЕВ, по тхд пока сказать ничего не могу, тк не делал их замеры, по мощности вышло чуть меньше 20!!!! Вт с пары 6П14П-ЕВ, напряжение на клеммах было почти 9В, на 4ом нагрузку, по режимам карте напряжений ничего более точного пока сказать не могу, это будет позднее, но звук уже радует.


  • Like (+1) 2
