Практические реализации рупоров(справочная тема).

U.L.F.
 Share

Recommended Posts

Normann Local

Normann

Posted
Posted

Да, я тоже снимал АЧХ всех этих рупоров в реальных условиях когда-то, в начале 2000х. Было интересно соотнести расчётные и объективные данные. Соответствие было довольно точным, с поправкой на акустику помещений. Потом перестал, т.к. ничего нового я там уже увидеть не надеялся, а к субъективным ощущениям от прослушивания это имело косвенное отношение. Сейчас рупоры не измеряю, моделирования достаточно для понимания характера и особенностей.

  • Thanks (+1) 1
  • Replies 374
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Евлампий 2
Евлампий 2

Поскольку, как обычно со мной бывает, пытаюсь вякать в тему, а оно оказывается совсем про другое (вдруг понял - вот и эта история с пищалками, динамиками и контрольными агрегатами завелась как червяк

Евлампий 2
Евлампий 2

Если вы в качестве иллюстрации отталкиваетесь от фотки, которой явно больше 10 лет, то это не совсем по теме, сейчас многое иначе, в том числе даже и дом; хотя рупоры берегу - более того, иногда включ

Normann
Normann

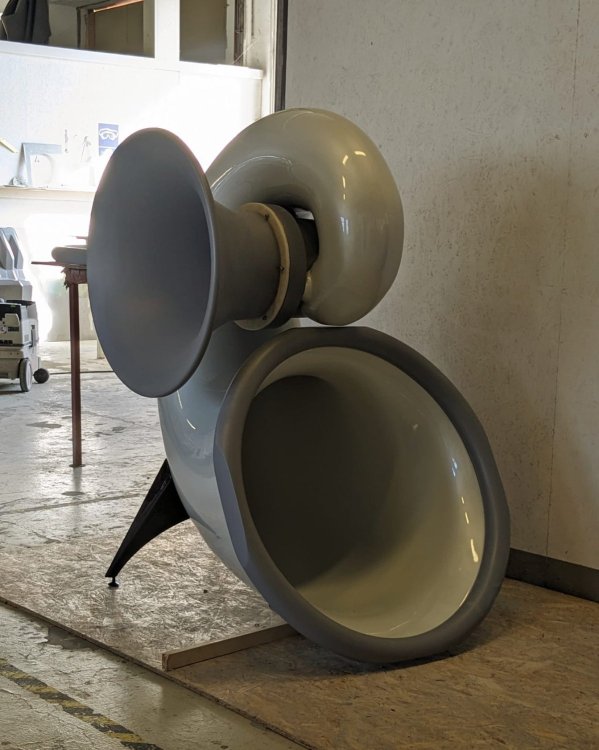

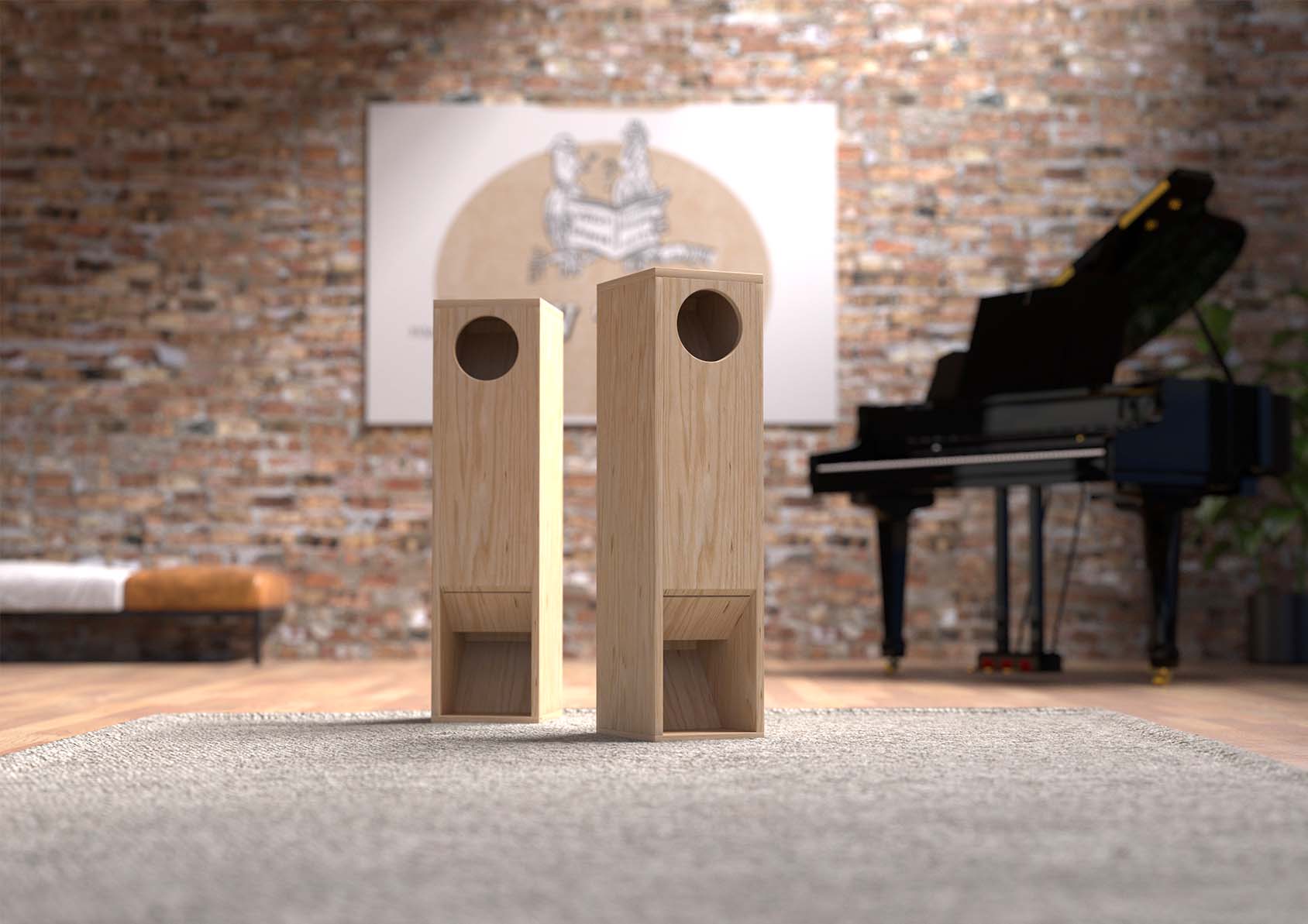

Скоро, уже скоро.... Под брендом SW1X! Сегодня будет предварительный тестовый запуск перед этапом финишной окраски.

Posted Images

ТимВал Local

ТимВал

Posted
Posted

По зрелому размышлению малость скорректировал проект. Думал делать рупор сложенный вдвое но получается слишком монструозно. В квартиру такое ставить это уже перебор.  Я тут ещё и живу. :smile-59:

Буду делать сложенный втрое, это малость покомпактней будет. Что то вроде  этого:

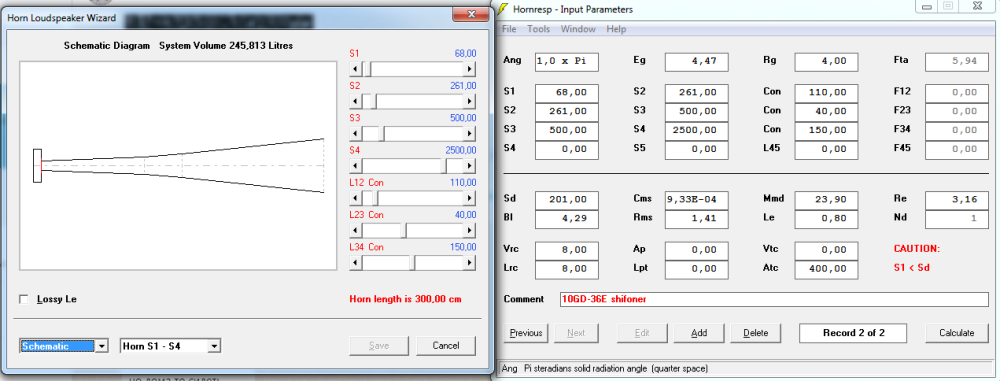

Рупор под 8 дюймов.png

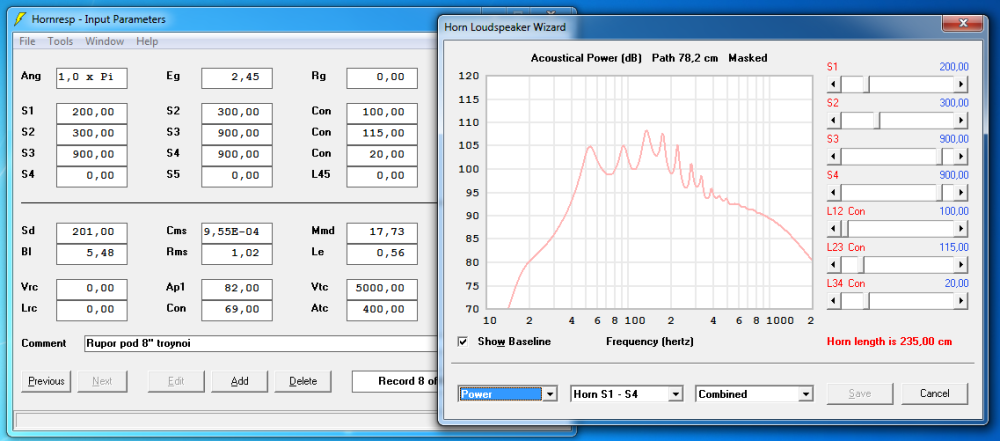

По расчетам обещает получиться не плохо.


Рупор НЧ от 50 до 300 Гц.  В самый раз для небольшой комнаты в 18 м*

Urakoff Local

Urakoff

Posted
Posted

По характеристикам и картинкам Lowther интереснее ,а вот Музыки и Эмоций больше у 755a western/altec?




ТимВал Local

ТимВал

Posted
Posted

Рупоры на СЧ и ВЧ мне совсем не интересны. Звук мягко говоря на любителя. Рупор это подъём громкости за счет резонанса, точнее  целой "гребёнки" резонансов. На СЧ это ой как слышно. А на НЧ разобрать это будет гораздо труднее.

Мне нужно немного поднять НЧ часть на ШП Sonido, там традиционно с этим плоховато. Стадионы озвучивать не планирую, а для дома поднять на 5...10 дб. частотную х...у на НЧ, мне будет достаточно.

Normann Local

Normann

Posted
Posted
8 часов назад, ТимВал сказал:

Рупоры на СЧ и ВЧ мне совсем не интересны. Звук мягко говоря на любителя. Рупор это подъём громкости за счет резонанса, точнее  целой "гребёнки" резонансов. На СЧ это ой как слышно. А на НЧ разобрать это будет гораздо труднее.

Комплекс заблуждений. Рупоры работают иначе.

  • Like (+1) 4
  • Thanks (+1) 1
Urakoff Local

Urakoff

Posted
Posted

Все зависит от качества диффузора,слабый диффузор в рупоре не выдерживает нагрузки,ломается и действительно даёт кучу резонансов ….а рупор тут не причём☹️

  • Smile 1
VTver Community Regular

VTver

Posted
Posted

Немцы из 50-х годов , лупор на середину и верх, интересно в советских книжках есть информация о принципе работы?







  • Like (+1) 1
Normann Local

Normann

Posted
Posted

Уж кто-кто, а Михаил знает о диффузорах и вообще динамиках всё! Так что прислушайтесь к авторитетному мнению. А что касаемо СЧ/ВЧ широкогорлых рупоров (без компрессионной камеры и тела Венте), то они всегда полноформатные, имеют гладкую АЧХ/ФЧХ и обеспечивают хорошему динамику минимально возможные искажения.

Normann Local

Normann

Posted
Posted
22 минуты назад, VTver сказал:

Немцы из 50-х годов , лупор на середину и верх, интересно в советских книжках есть информация о принципе работы?

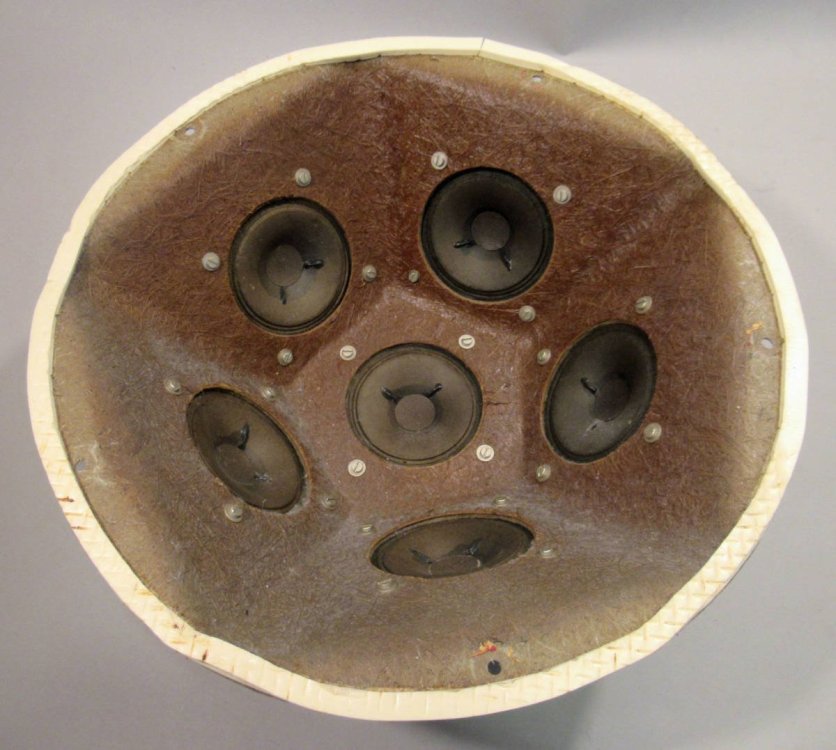

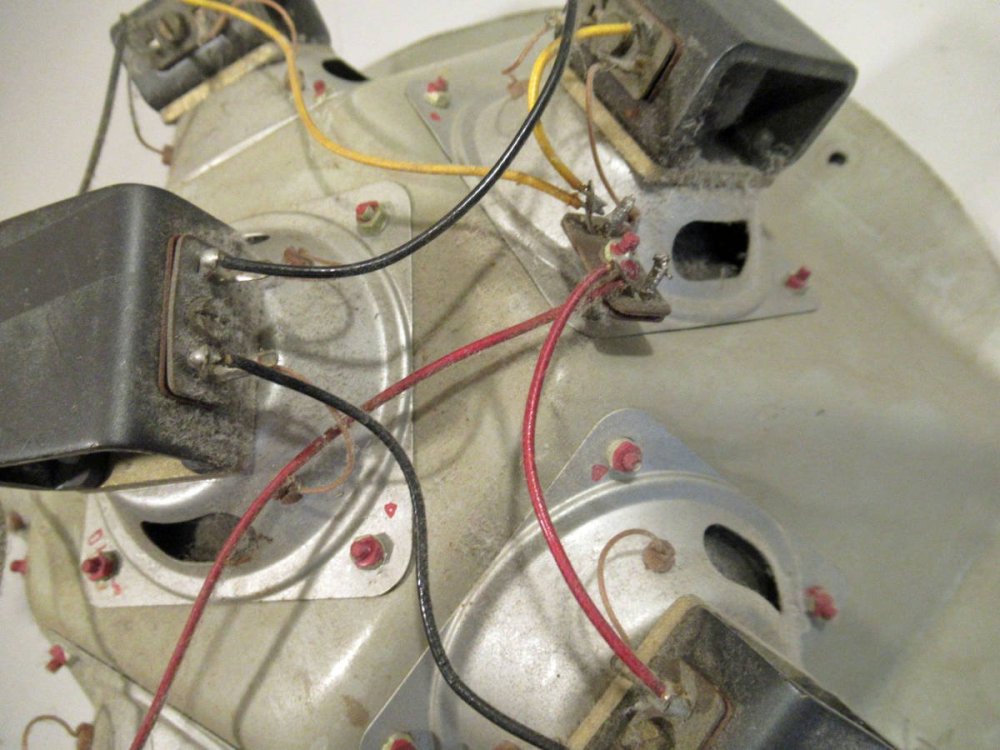

По три динамика последовательно скоммутированы катушки...

VTver Community Regular

VTver

Posted
Posted

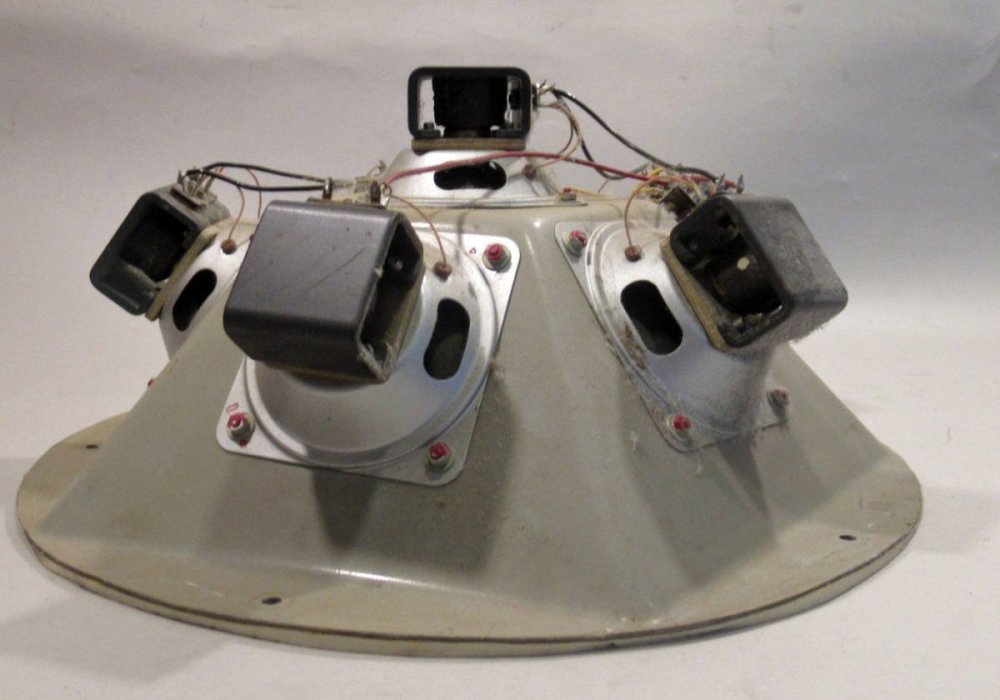

Да это ежу понятно, на лицо групповой излучатель в лупоре ,сейчас это модно называется Multiple entry horn

Normann Local

Normann

Posted
Posted

Полноценным рупором это по большому счёту не является, хотя бы по причине поглотителя на внутренней поверхности для уменьшения переотражений. Думаю, что это групповой излучатель, формирующий псевдосферическую форму волны на СЧ и более широкую диаграмму направленности на ВЧ. Подобные вещи создаются инженерами эмпирически и доводятся от идеи до реализации "на коленке".

Многие экспериментировали в подобном направлении.

  • Like (+1) 2
VTver Community Regular

VTver

Posted
Posted

Центральный динамик, четко в рупоре ,остальные читайте в принципе  Multiple entry horn , по поводу обратного лупора, то в нем есть противофазная дырка в диапазоне бас бочки, на американском  форуме спикерпланс была дискуссия, как выйти из этой ситуации, удачи

Normann Local

Normann

Posted
Posted

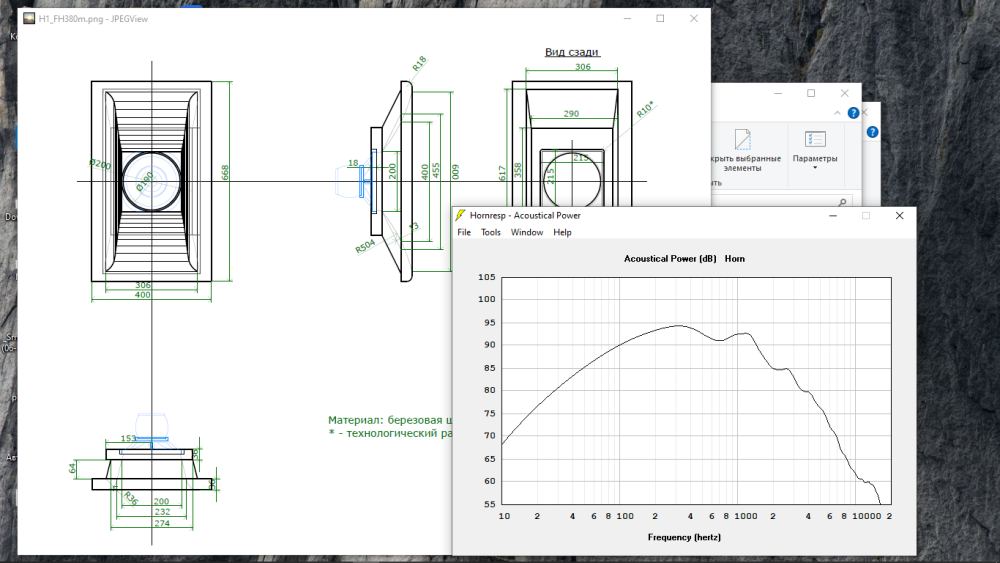

Опровержение Ваших слов на примере самого простого из моих среднечастотных рупоров - FH380m с динамиком Sonido SFR096а (кастом для рупора). Это часть моей системы Vectorhorn FH, её фронтальный радиатор.

Теория и практика (неоднократно повторённый конструктив) подтверждают соответствие. С широкогорлыми ВЧ всё ещё лучше. Они всегда - трактрисса.

П.С. Хотя, конечно, Вам виднее. Декларируете "истины" с такой уверенностью и убеждённостью в правоте! Сам готов поверить. )))


  • Like (+1) 5
Комелев Константин Proficient

Комелев Константин

Posted
Posted
24 минуты назад, Normann сказал:

...самого простого из моих среднечастотных рупоров - FH380m с динамиком Sonido SFR096а (кастом для рупора). ...

А написали бы Вы критерии динамиков для рупора с Вашей т.з. на примере того же сч. Чтоб народ что попало туда не пхал и потом на рупор не жаловался.

Например, с такими хар-ками в рупор не пойдёт, нужно с такими ...

  • Like (+1) 1
Normann Local

Normann

Posted
Posted
31 минуту назад, Комелев Константин сказал:

А написали бы Вы критерии динамиков для рупора с Вашей т.з. на примере того же сч. Чтоб народ что попало туда не пхал и потом на рупор не жаловался.

Например, с такими хар-ками в рупор не пойдёт, нужно с такими ...

Константин, критерии отбора в общем-то простые. Опишу вкратце, без подробных пояснений, так как эти критерии частично взаимосвязаны:

1. Частота основного резонанса динамика ниже частоты среза рупора (Fs) (хорошо, если на половину октавы ниже)

2. Добротность основного резонанса ниже 0,4 (Qts, Qes) (косвенный признак хорошего электрического демпфирования)

3. Достаточно мощный мотор (BL) (думаю, что комментарии не требуются?)

4. Жёсткая диафрагма (обеспечение поршневого режима и отсутствие зонного излучения, изломов)

5. Хорошее демпфирование со стороны усилителя (не высокое выходное сопротивление УМ) - есть нюансы для любителей пентодников бес ОС

6. Высокий Rms не требуется (если присутствует достаточное акустическое и электрическое демпфирование)

7. Высокий Cms желателен (думаю, что понятно почему?)

8. Малая Mms желательна (часто нужно искать компромисс с жёсткостью диафрагмы)

9. Большая величина Xmax не требуется (в правильно спроектированной рупорной АС и системе)

Это краткие тех. требования. По каждому пункту можно разговаривать ...

  • Like (+1) 4
Urakoff Local

Urakoff

Posted
Posted
3 часа назад, ТимВал сказал:

Работают иначе, а резонансов дохрена.

Опишите модель динамика с которым резонансов …много.Народ должен знать!

  • Like (+1) 2
Normann Local

Normann

Posted
Posted

Скоро, уже скоро.... Под брендом SW1X!

Сегодня будет предварительный тестовый запуск перед этапом финишной окраски.




  • Like (+1) 6
  • Thanks (+1) 1
Комелев Константин Proficient

Комелев Константин

Posted
Posted
40 минут назад, Normann сказал:





5. Хорошее демпфирование со стороны усилителя (не высокое выходное сопротивление УМ) - есть нюансы для любителей пентодников бес ОС

Напр., если динамик 8 ом, какой максимум вых.сопр.ус-ля?

Normann Local

Normann

Posted
Posted
1 минуту назад, Комелев Константин сказал:

Напр., если динамик 8 ом, какой максимум вых.сопр.ус-ля?

Теоретически - чем меньше, тем лучше, а практически не так однозначно. Избыток демпфирования обеспечивает хороший контроль и минимальные паразитные колебания диффузора, но кому-то может быть "сухо". При недостатке демпфирования всё ровно наоборот. Если посмотрите на схему моего УМ, работающего с полностью рупорной АС, то поймёте моё видение достаточного демпфирования, а остальное - лишь голая теория, требующая практического оформления.

Во вложении (без претензии на истину и без прямонакалов!). С этим крепышом вот и слушаю рупоры последние несколько лет.

!!!6V6SE_final-Layout2.pdf

  • Like (+1) 2
