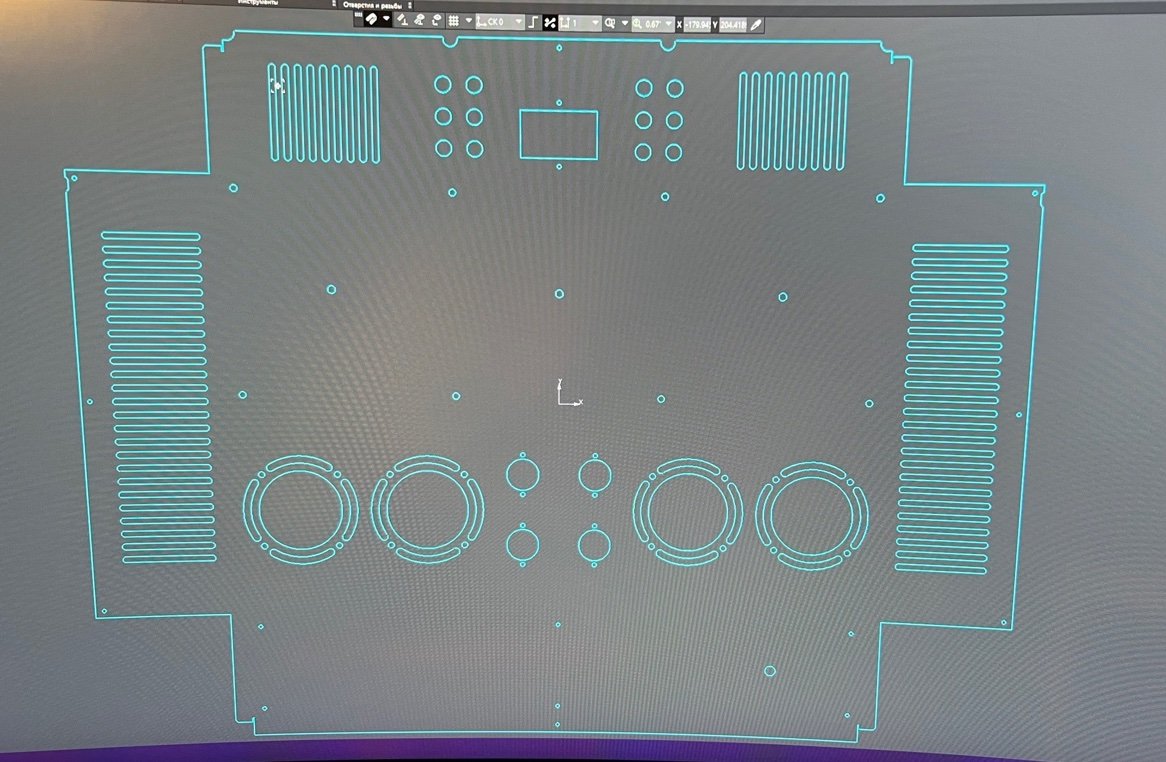

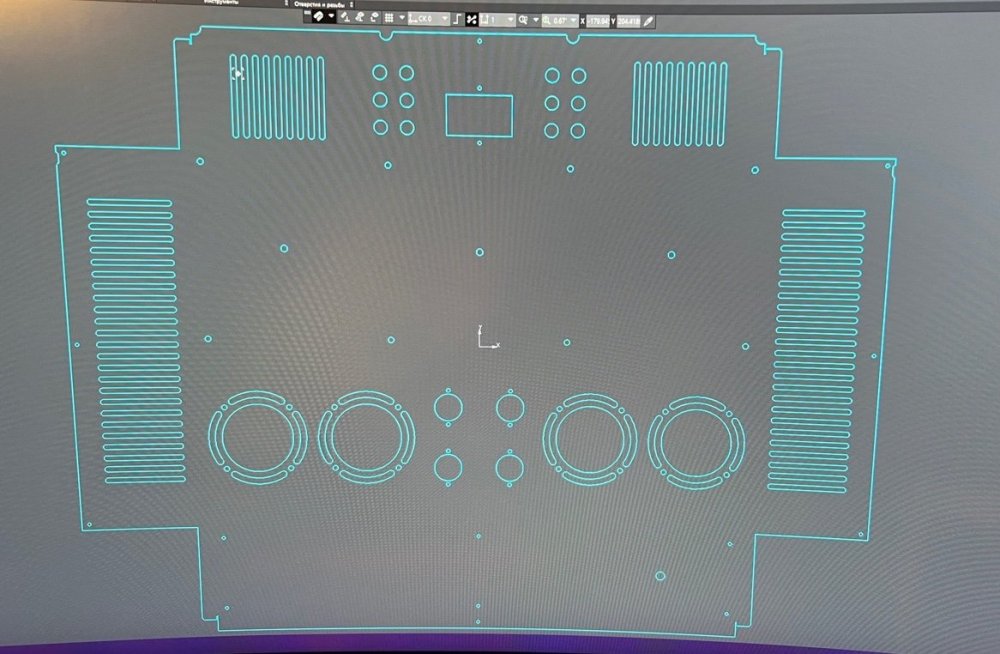

Где то видел, не помню, про конвекцию. Т.е щели в нижней крышке должны быть не строго под верхними, а в стороне, для улучшения тяги. В моем случае это впереди. Так ли это?

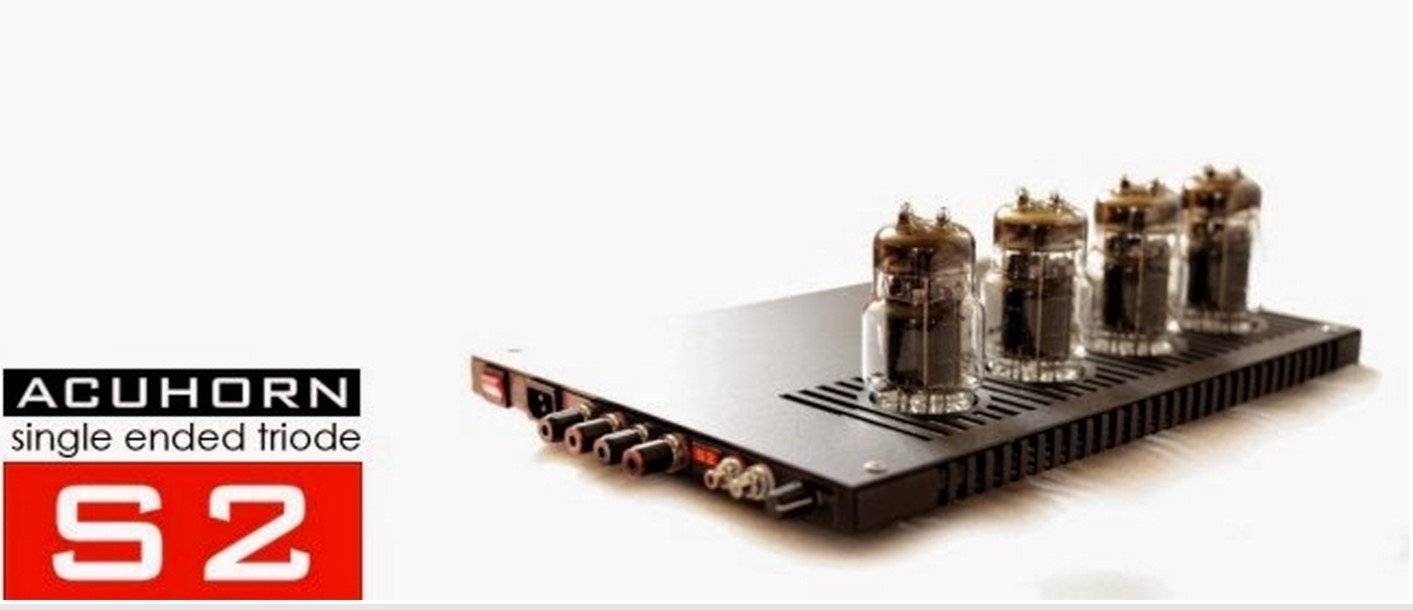

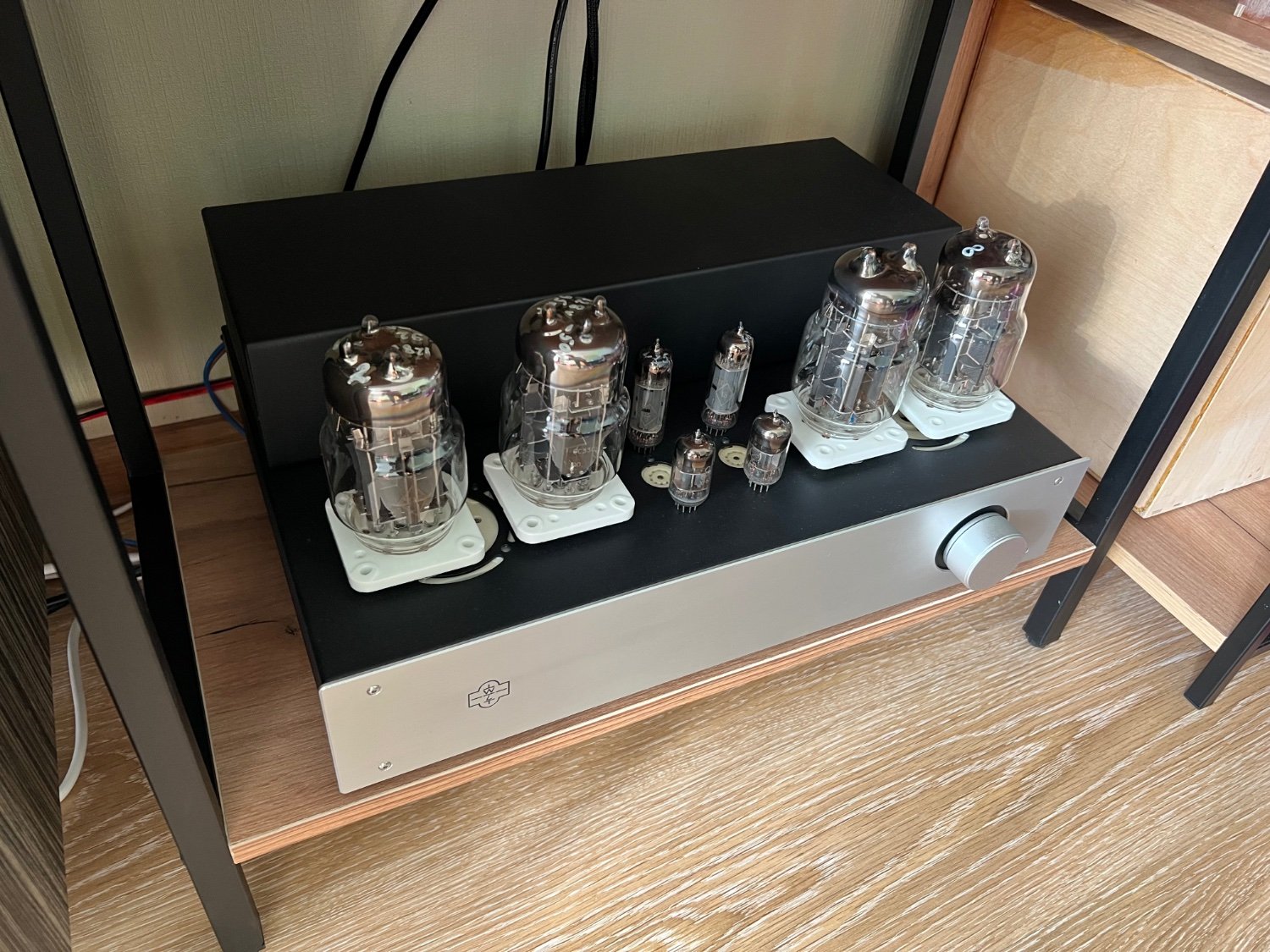

А здесь вообще забили на конвекцию




  • Replies 273
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Stan Marsh
Stan Marsh

Я уже как-то показывал фото наших моноблоков, с восьмью штуками 6С33С.  И, разумеется, я против деревяшек, им не место в таких ламповых усилителях.

Rezvoy
Rezvoy

Вокруг ламп отверстия делают не для вентиляции, а для отсечки распространения тепла.

grat
grat

Информация к размышлению https://www.radiomuseum.org/forum/ppp_endstufen_in_neuem_licht.html#google_vignette

Posted Images

ВАК Community Regular

ВАК

Posted
Posted
5 часов назад, Фломастер сказал:

Кстати у Вас нетрадиционно выполнена стыковка углов, как правило на потребителя смотрят торцы боковых панелей.

Это как пример..торцую шпоном в плотный стык под 45 градусов, с подбором структуры.

Rezvoy Local

Rezvoy

Posted
Posted

Вокруг ламп отверстия делают не для вентиляции, а для отсечки распространения тепла.

  • Like (+1) 4
ВАК Community Regular

ВАК

Posted
Posted

Пожалел свой станок..возюкаться будет полдня с дюралем. Отдал на лазерную резку..Претензии больше не принимаются:smile-03:


  • Smile 1
Сергей А Local

Сергей А

Posted
Posted

Крышка здесь скорее внутренности прикрывает , зазор только по диаметру донышка баллона. И это же не опытный образец надо полагать.



KAI Proficient

KAI

Posted
Posted

Когда заказывал рамы на окна узнал, что между стеклами практически отсутствует конвекция воздуха если расстояние между ними меньше 16 мм.

ВАК Community Regular

ВАК

Posted
Posted

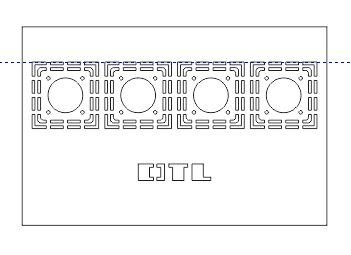

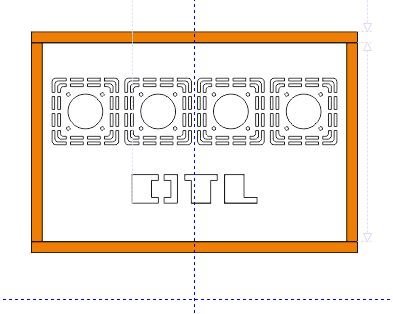

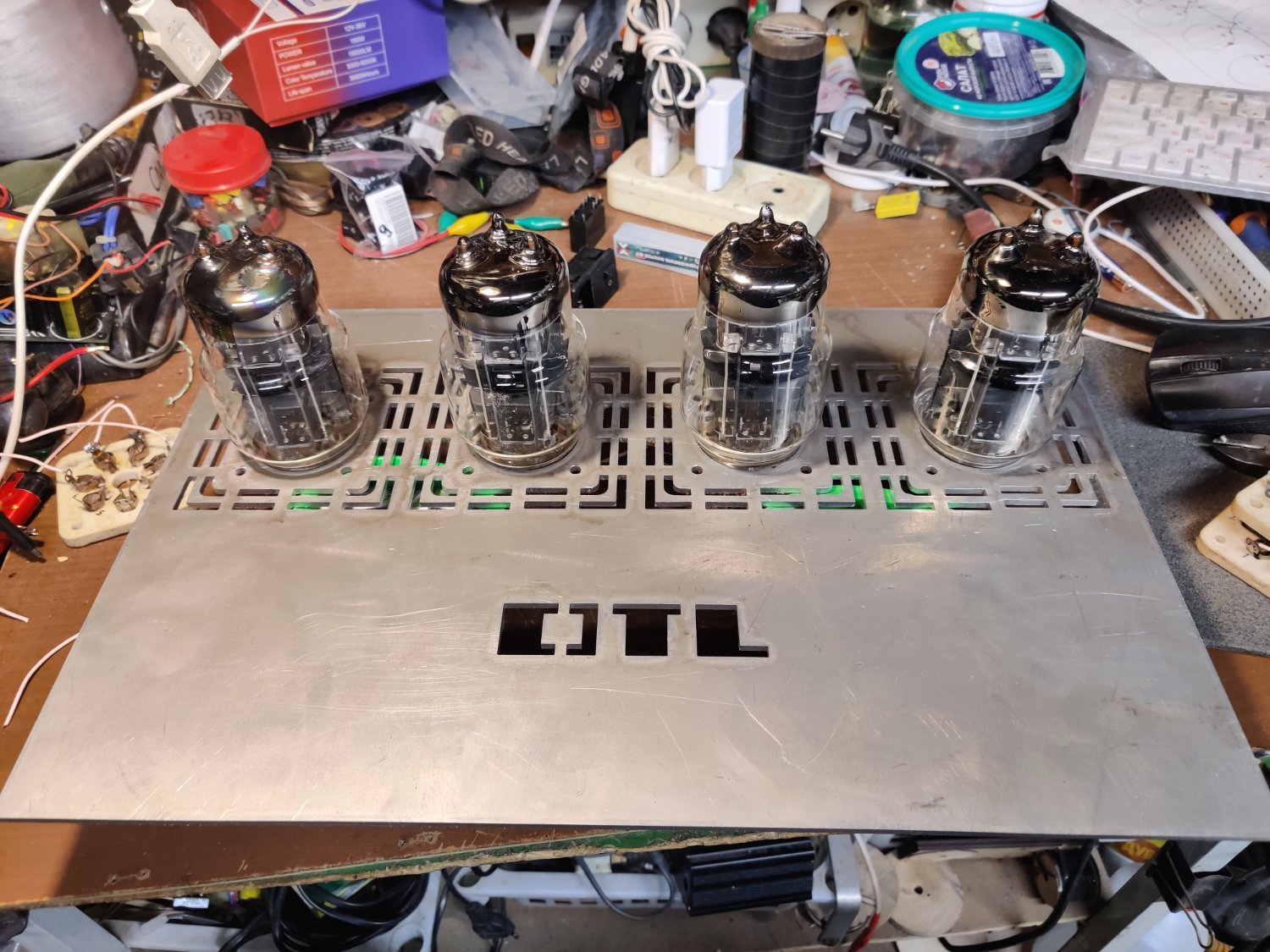

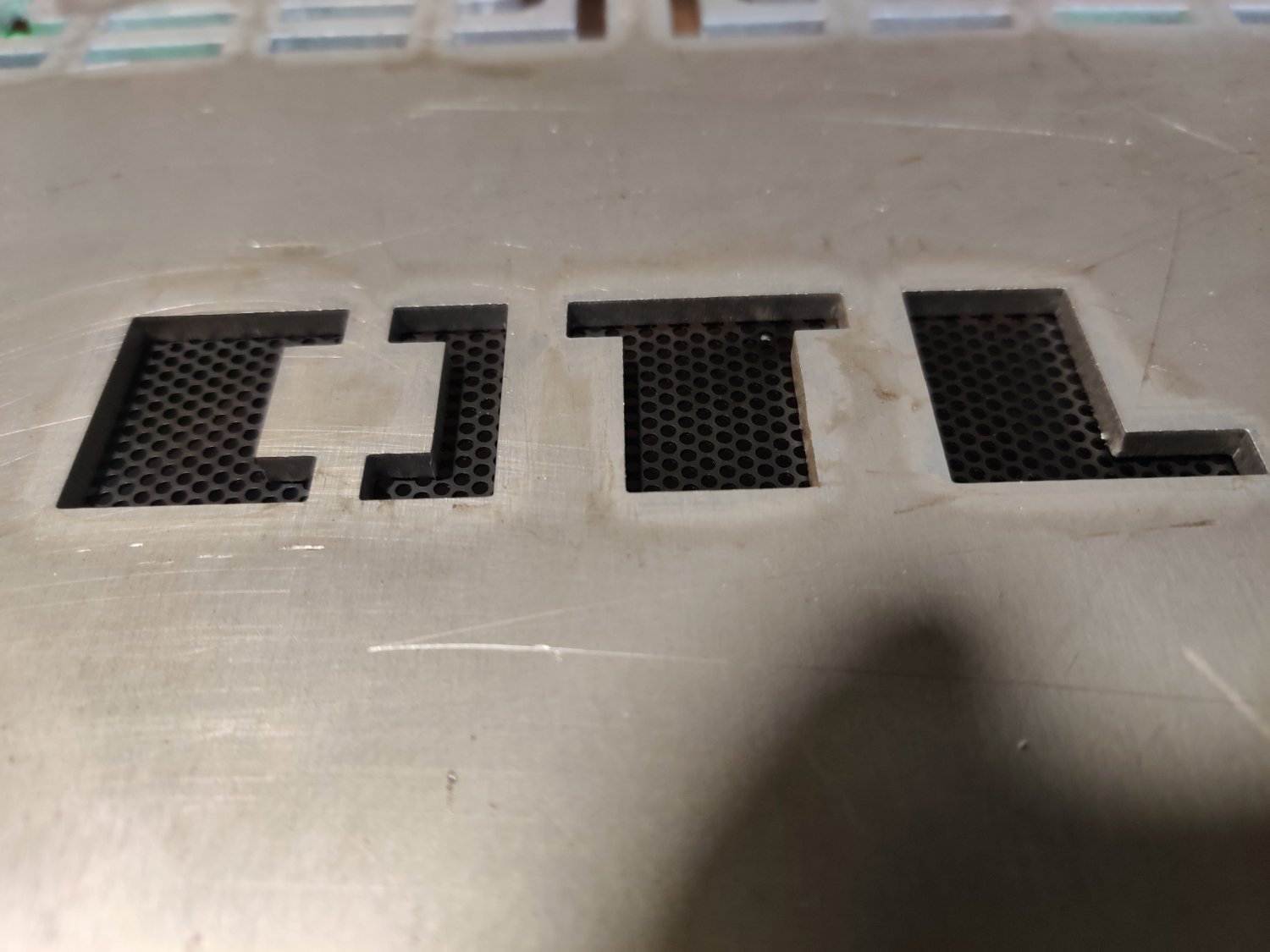

Размер 430х280х3 мм. Плюс по периметру по 15 мм. Вживую как по мне, круче чем у поляков. Спереди на шпоне сделаю шильд Cirklotron



Фломастер Local

Фломастер

Posted
Posted
1 час назад, ВАК сказал:

. Вживую как по мне, круче чем у поляков. Спереди на шпоне сделаю шильд Cirklotron

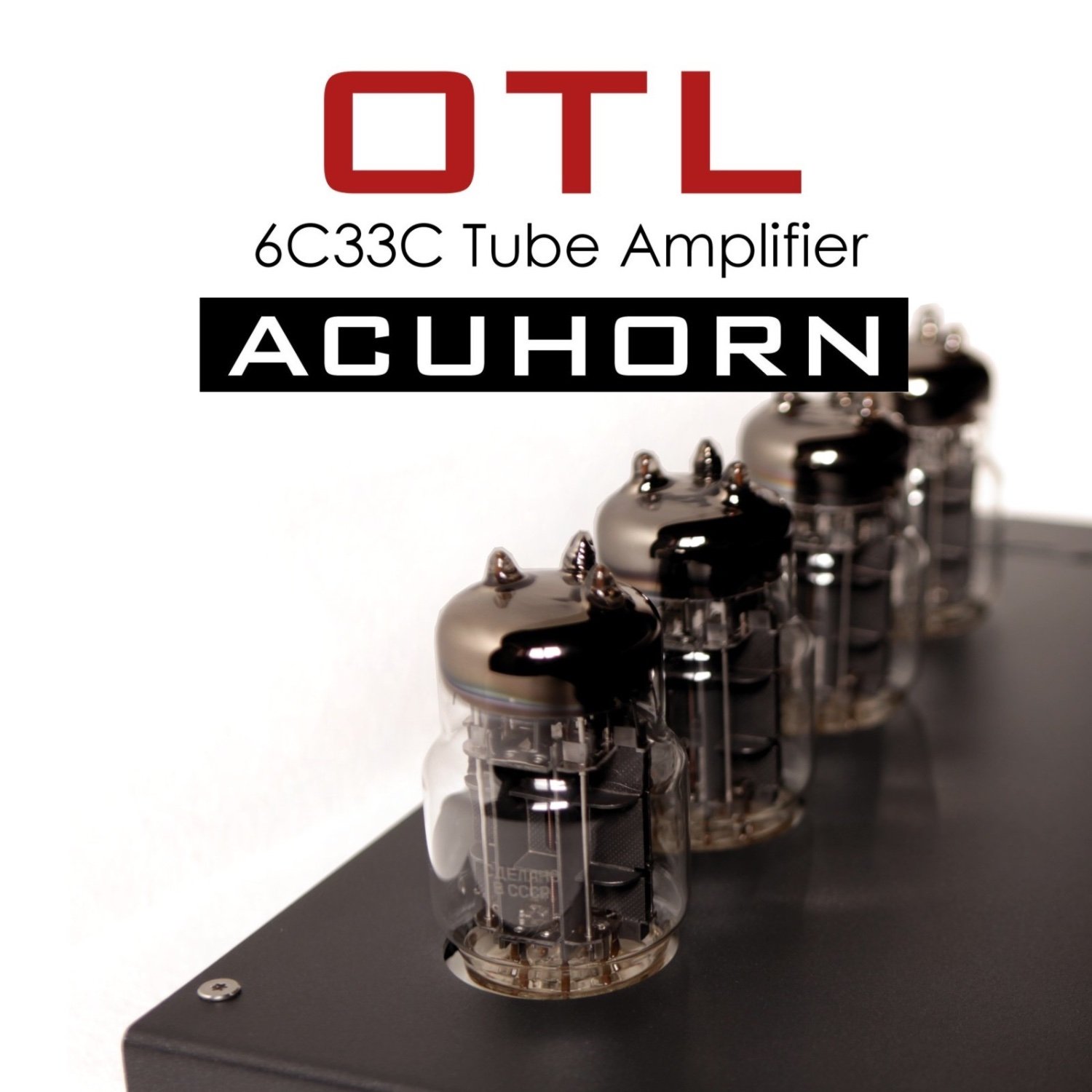

   Не согласен с Вами... нет гармоничной связи вентиляционных отверстий (площади и характера), с надписью OTL. Польские прямые и строгие отверстия подошли бы лучше, но как говорится на вкус и цвет... сожалею.

  Дополнительная надпись может стать лишней.

ВАК Community Regular

ВАК

Posted
Posted

У польских другое крепление керамики, я уже думал над этим. Получаются слишком широкие щели для тараканов,через которые будет видна вся требуха разномастная  Здесь же крепление керамики на верхнюю панель, все остальное будет на нижней крышке.

 Ну а дальше будем думать над БП

Климентий Local

Климентий

Posted
Posted
27 минут назад, ВАК сказал:

У польских другое крепление керамики, я уже думал над этим. Получаются слишком широкие щели для тараканов,через которые будет видна вся требуха разномастная  Здесь же крепление керамики на верхнюю панель, все остальное будет на нижней крышке.

 Ну а дальше будем думать над БП

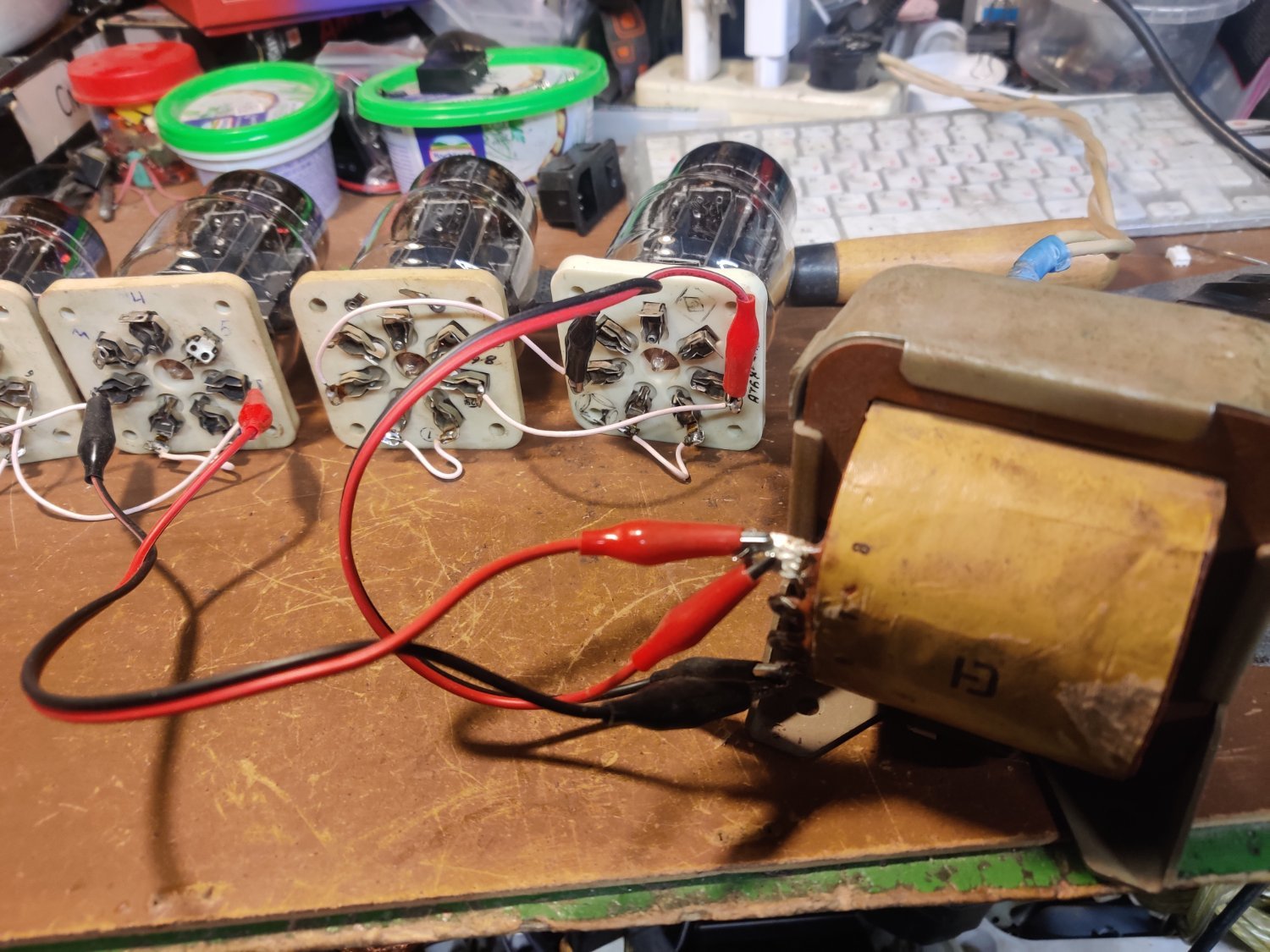

Ну а дальше... Надо бы на рабочем столе порядок навести... 🧹 😂

Фломастер Local

Фломастер

Posted
Posted
36 минут назад, ВАК сказал:

У польских другое крепление керамики, я уже думал над этим. Получаются слишком широкие щели для тараканов,через которые будет видна вся требуха разномастная  Здесь же крепление керамики на верхнюю панель, все остальное будет на нижней крышке.

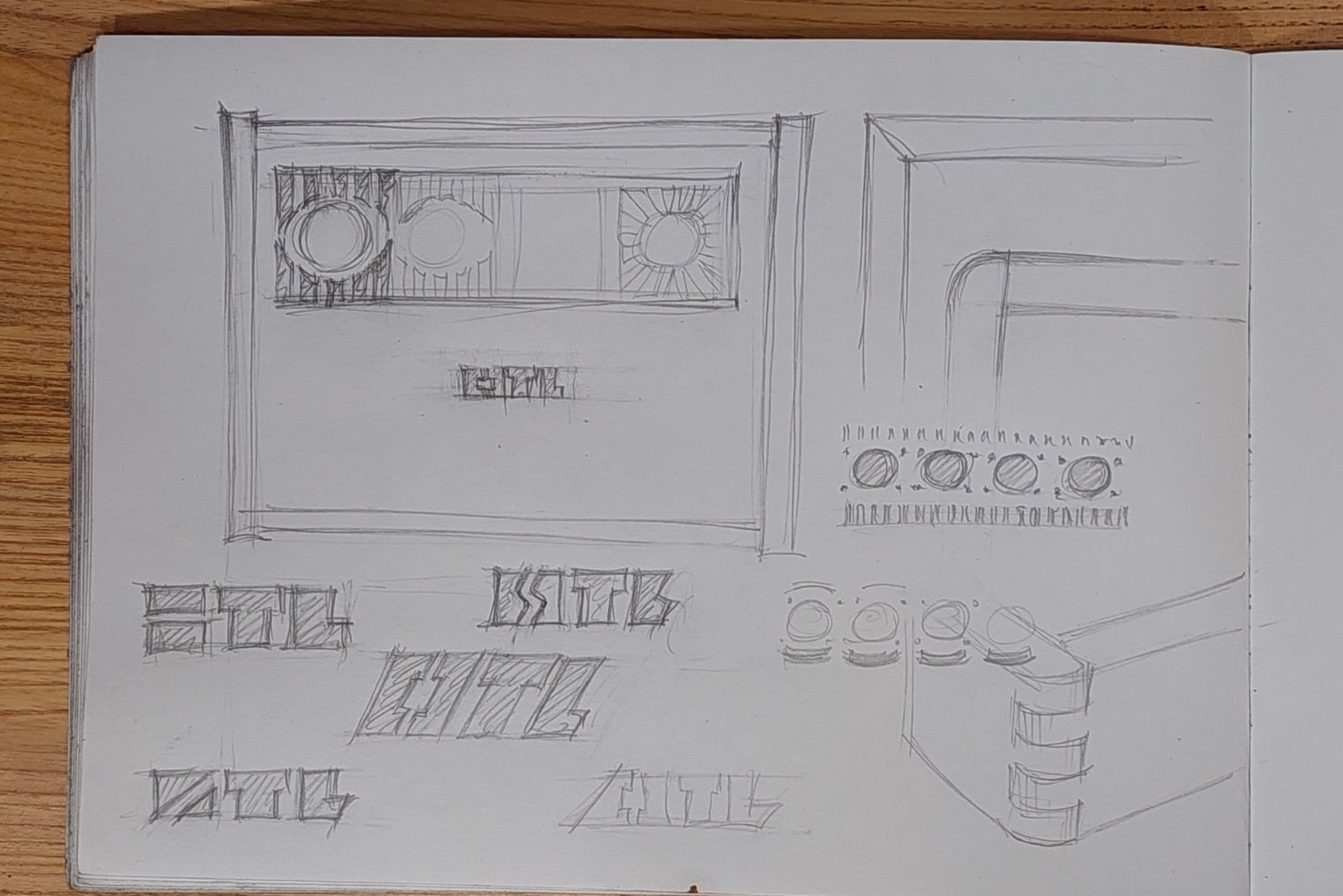

  Согласен крепежные винты панелек создавали некоторые ограничения по форме отверстий, но все же стоило поискать приемлемое решение. И делать это нужно в натуральную величину, монитор компьютера по другому воспринимается (сложно по нему оценить/почувствовать, громаду и мощь трактора).

  Попробуйте черным фломастером (он затем смывается спиртом, можно даже с другой стороны) закрасить продольные разделяющие отверстие перемычки, площадь каждой дырки увеличится - визуально оценить, сфотографировать. Затем и поперечные в средней части, оставив лишь по восемь перемычек вокруг каждой лампы, сфотографируйте...

  Мне самому интересно посмотреть как изменится характер отверстий и в целом будет выглядеть.

Фломастер Local

Фломастер

Posted
Posted

  Это просто оценка соотношения количества черного и белого и его гармония с надписью OTL.  Может станет лучше или будет хуже...

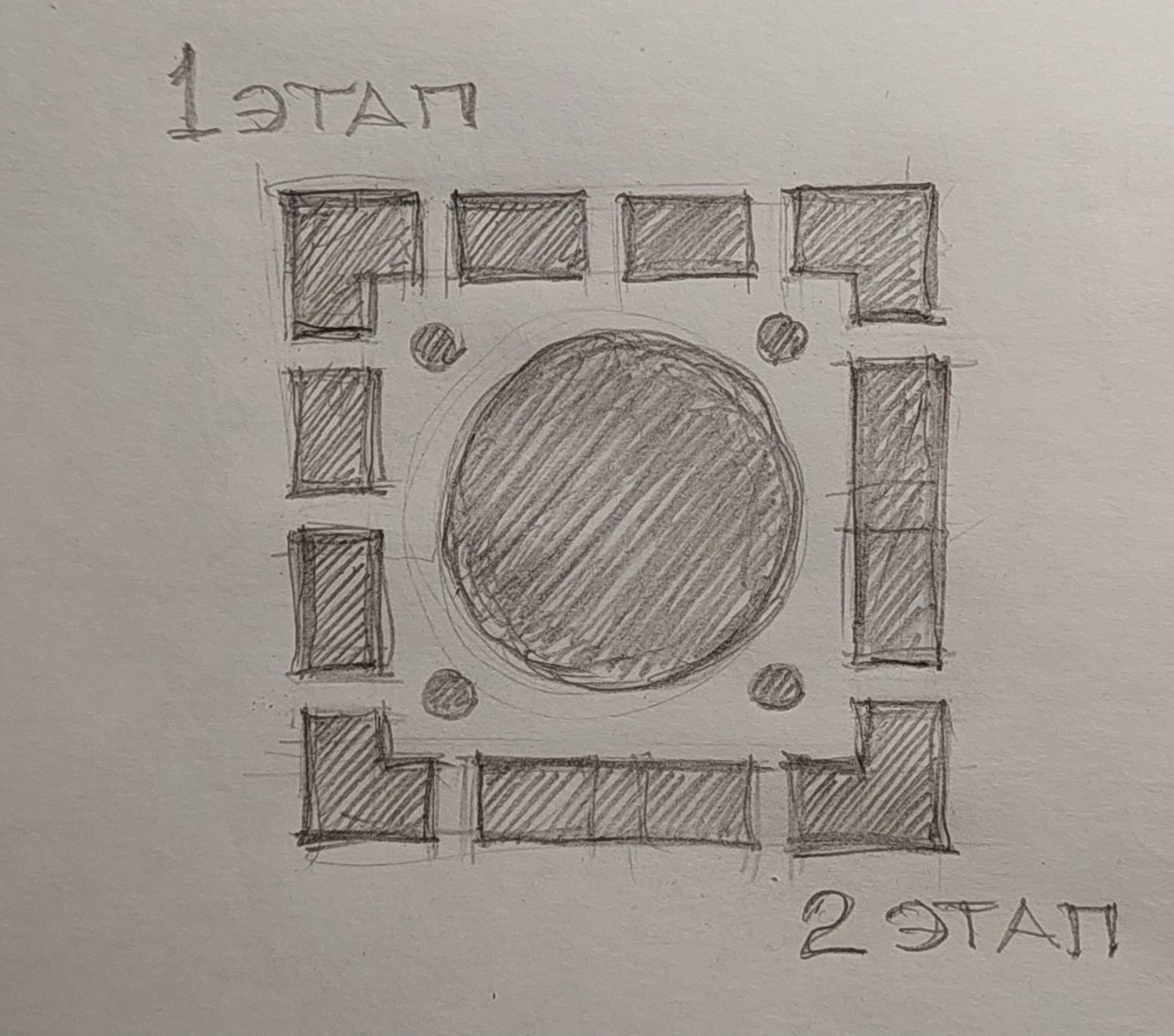

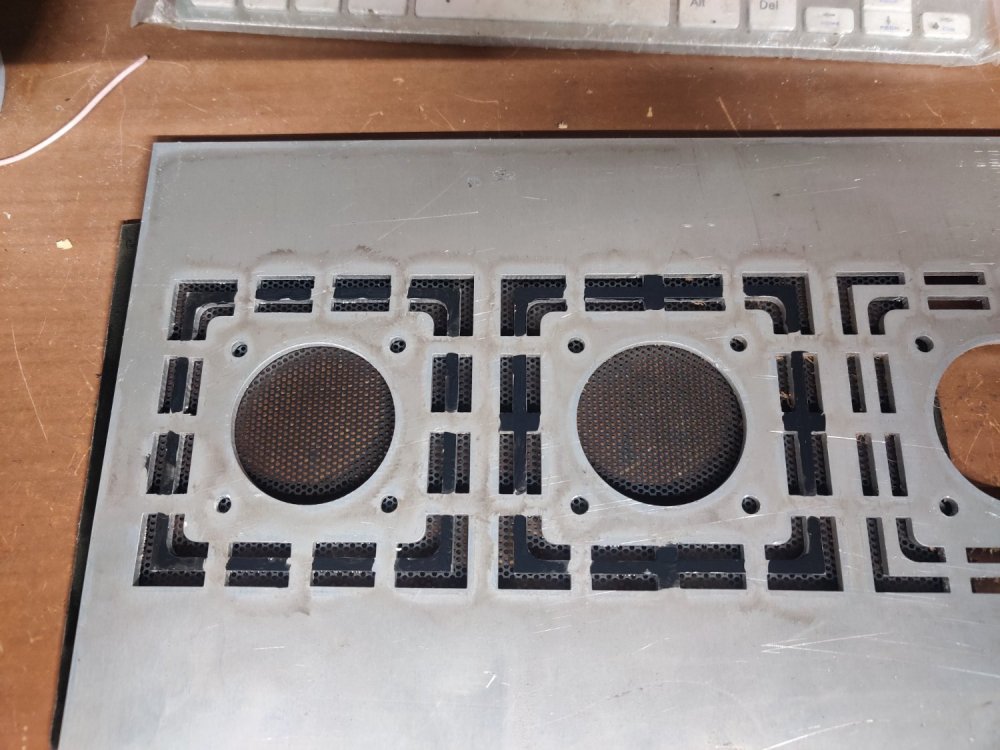

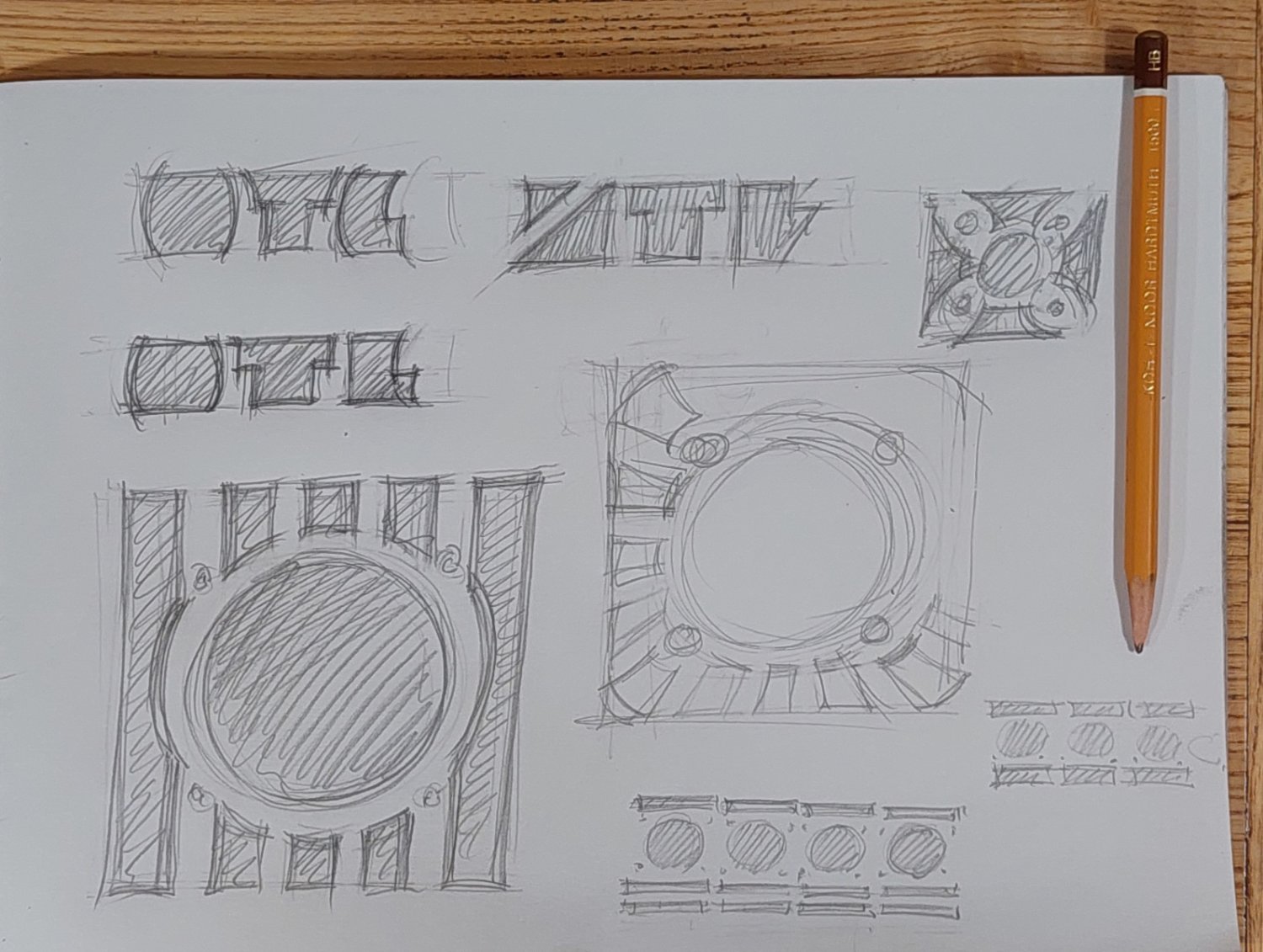

  На рисунке получаемый результат, первый этап и второй, закрасить одинаково следует под все лампы, затем посмотреть оценить...


Сергей А Local

Сергей А

Posted
Posted

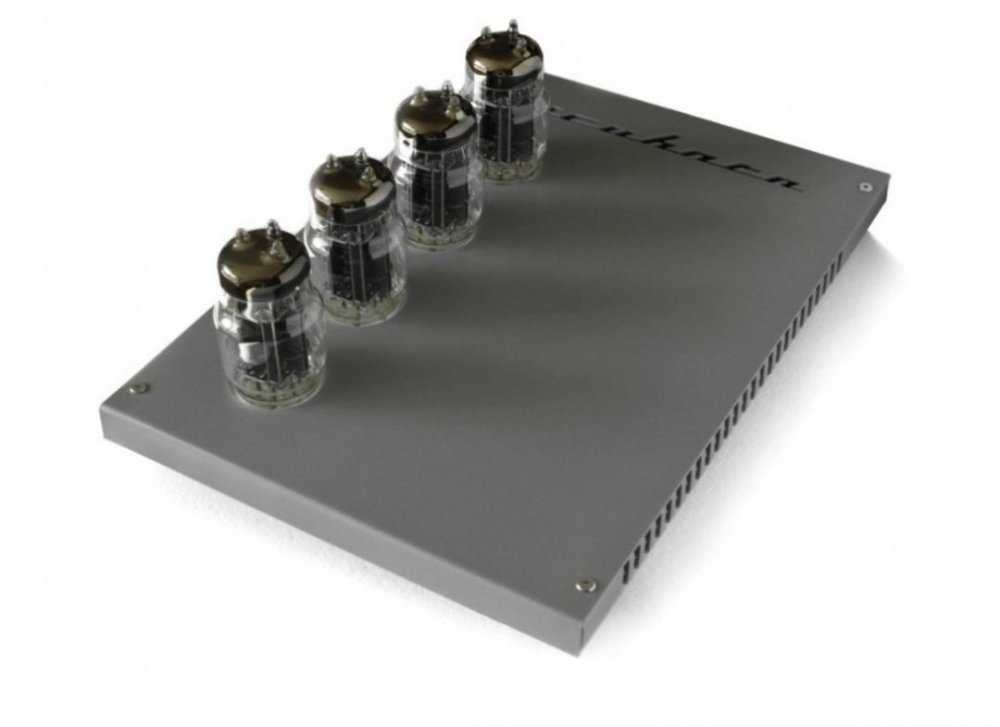

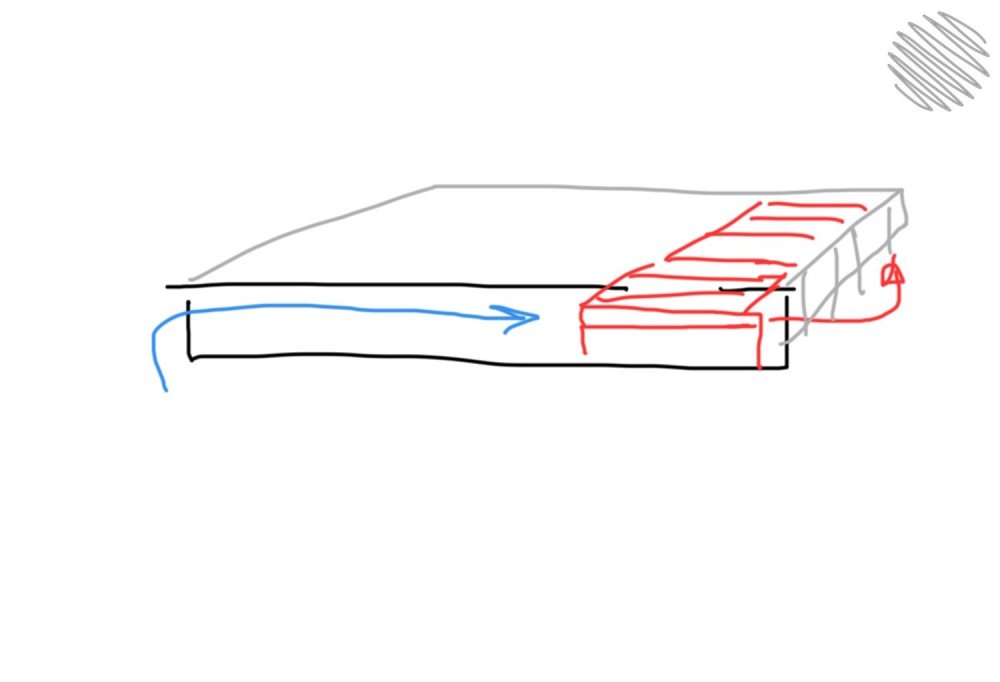

У польского я так понимаю дно это радиатор.Крышка не контактирует с лампой.  Воздух подсасывается с холодной стороны и выходит сзади. Так происходит охлаждение. В Вашем случае площадь охлаждение мала.


Фломастер Local

Фломастер

Posted
Posted
34 минуты назад, ВАК сказал:

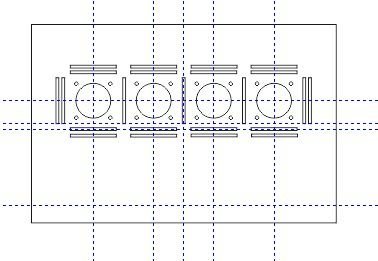

щели уже 10 мм шириной

  Первое изменение, выглядит плохо. Второй вариант вполне может быть. Нужно общее фото с надписью.

  Первый вариант исключаем, делаем второй на все четыре лампы с обратной стороны и смотрим то одну сторону, то другую и делаем выводы/размышляем...

  Естественно, как случае с надписью все должно быть дополнено сеткой или везде без нее. Это просто оценка, конечное решение принимаете Вы.

ВАК Community Regular

ВАК

Posted
Posted

Да я уже и так и сяк глядя на польский. Поэтому остановлюсь на том что есть. После порошковой покраски будет лучше видно. Подскажите лучше цвет под шпон дуба


ВАК Community Regular

ВАК

Posted
Posted
33 минуты назад, Sergio сказал:

Прежде, чем что-то сделать, задай себе вопрос: "Зачем"?

Мансарду обогревать..у меня там прохладно зимой

Фломастер Local

Фломастер

Posted
Posted

  Делаете разной тональности, и на натуре посмотрите и определитесь.

  Завершите опыт второго варианта до конца, иначе мы так и не узнаем и не поймем как может это смотреться в целом.

ВАК Community Regular

ВАК

Posted
Posted

Ха..пока не закрашивал, не увидел косяк станка. Смешение. Завтра перережут.  Есть время еще что изменить до завтра:smile-03:
