Recommended Posts

Posted

Алекс, мне вот эта барахолочка очень понравилась.

Состояние просто блеск!!!



  • Like (+1) 2
Posted
21 час назад, Ollleg сказал:

.

А тут мы на свой вкус создаём изделие и выставляя его на всеобщее обозрение в теме о дизайне и уверены, что оно должно обязательно всем понравится, потому что сделано "с любовью" из того, что было мне доступно.





На счет того, что всем понравиться, такого не бывает. А, вот то, что сделано "с любовью" из того, что было мне доступно, является главным определяющим фактором.

Дизайн изделия напрямую зависит от используемых материалов и доступных производителю технологий и разумеется конечной ценой. Мы, как правило ориентируемся на промышленные образцы, но конкурировать с ними любителям, делающими все своими руками сложно. Хочу представить на форуме, интересные и полезные на мой взгляд книги по конструированию;  Ю. С. Сомов " Композиция в технике "  и двухтомник П. И. Орлов " Основы конструирования ". Первая более художественна, вторая техническое руководство, много рисунков и разъяснений, как лучше и грамотней сделать. Привожу для примера несколько страниц из книг, на первой показано, как изменялся дизайн автомобиля в зависимости от используемых материалов и возможных на тот момент развития, технологий. Сейчас развитие шагнуло еще дальше, естественно изменился и дизайн, кардинально изменились приборы освещения и органы управления автомобилем...

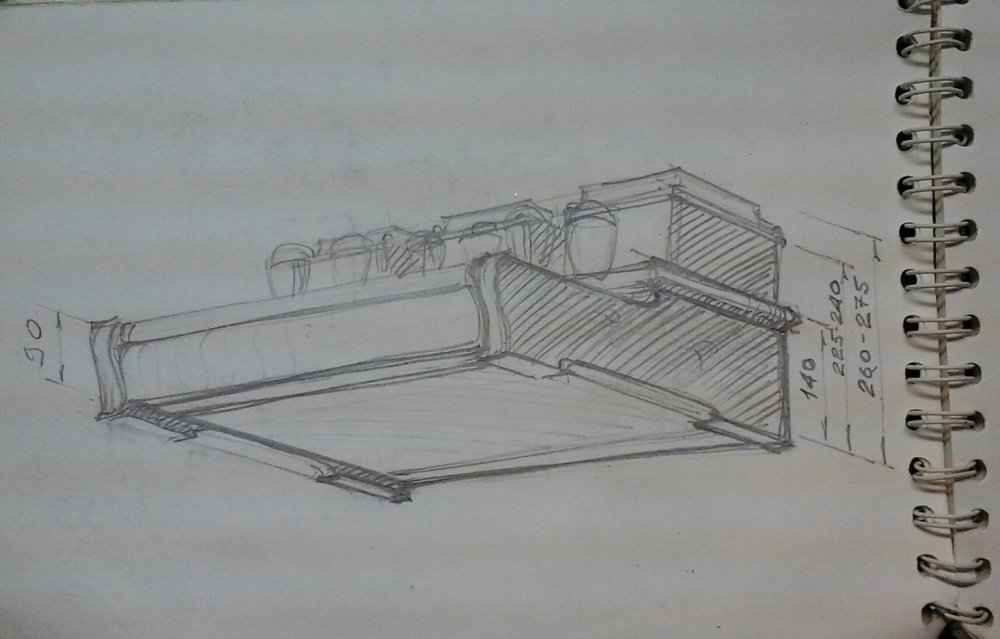

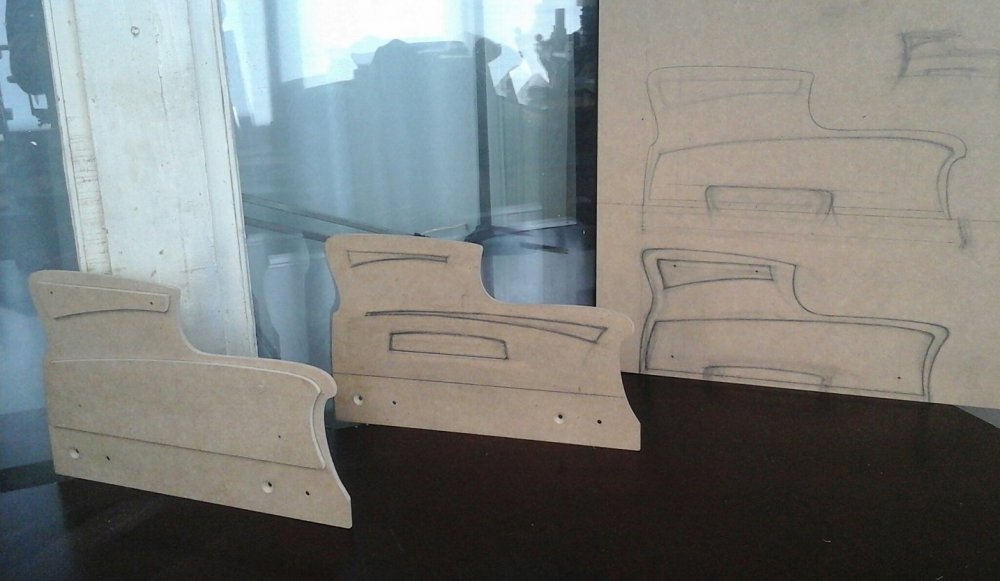

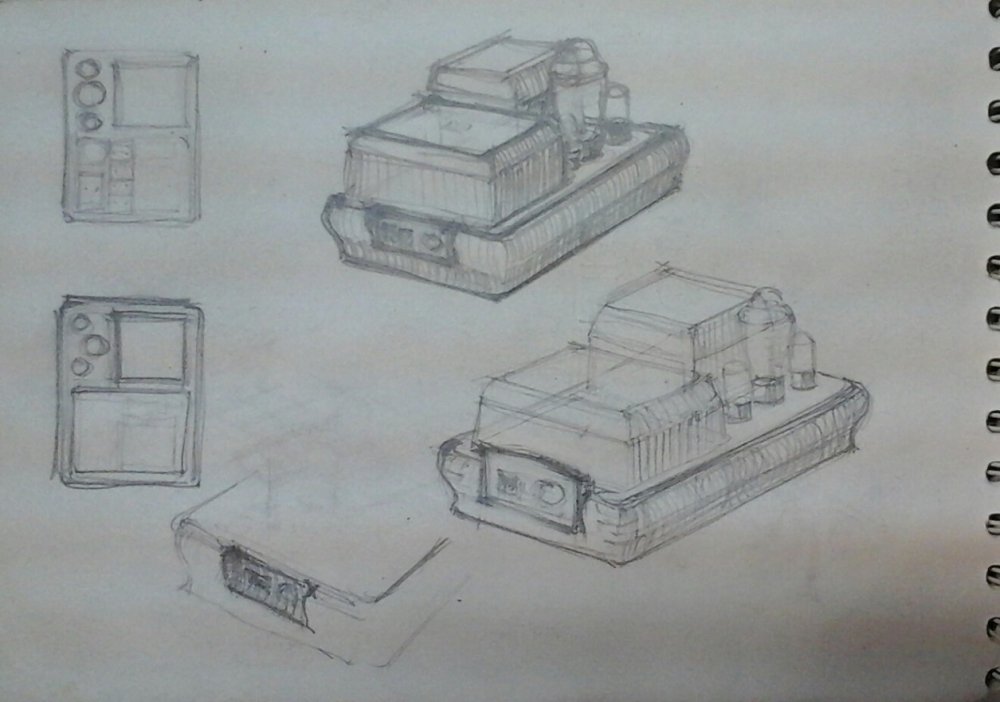

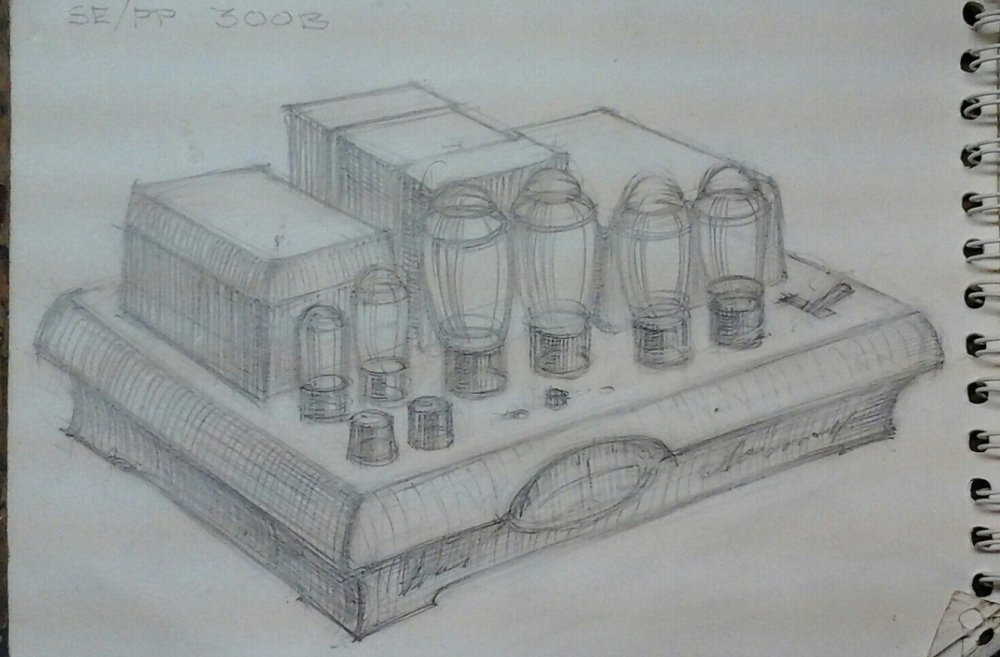

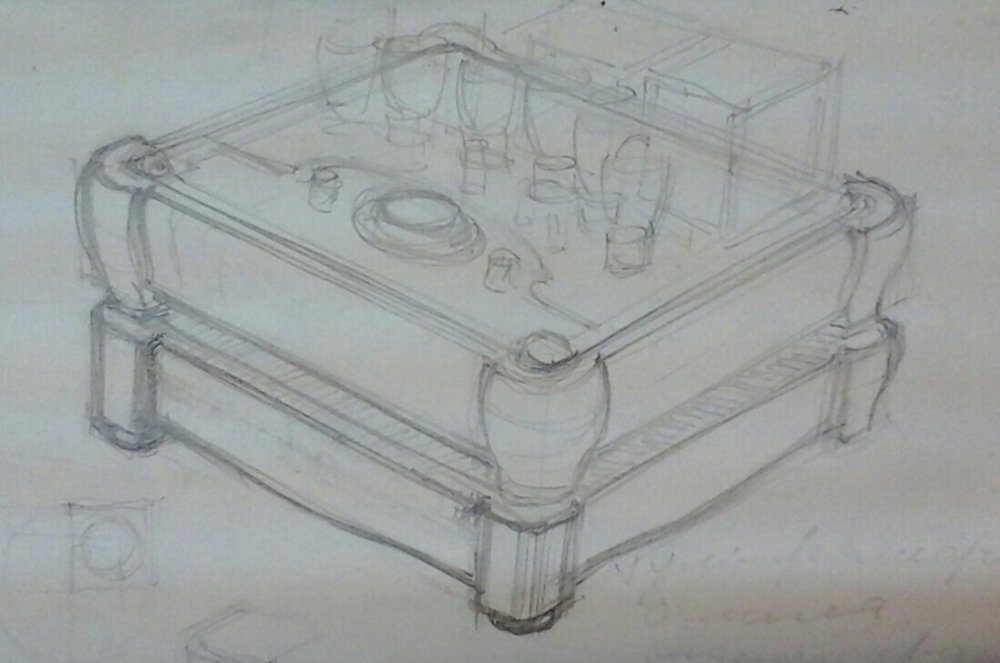

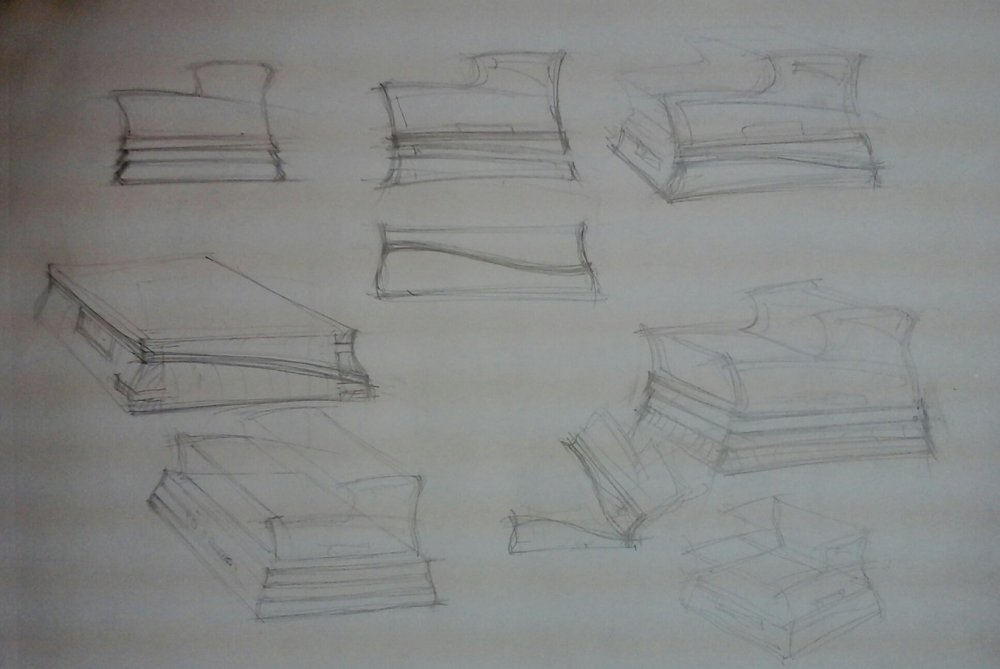

Дизайнерская работа требует множество поисковых набросков и натурных оценок, на бумаге все выглядит не так, как в натуре, 3D здесь, тоже особо не поможет, не дает оно, тех натуральных, зрительных ощущений. Я, работаю по старинке, карандашом. Для примера привожу лишь некоторые свои поисковые наброски, сравнения различных форм и цветовых решений ( весь объем привести просто не возможно ), большая часть не реализована и осталась на бумаге... Как говорится, на все времени не хватает. В конце фото моего самодельного фрезерно копировального станка ( плоскостное и объемное копирование в масштабе 1:2, 1:3, 1:4, 1:5 ), для фрезеровки надписей... и фото моего первого, пока единственного усилителя на 300В, классическая схема, фиксированное смещение, собран двадцать лет назад, меня вполне устраивает. Все трансформаторы и дроссели рассчитывал и мотал сам.



































  • Like (+1) 2
  • Thanks (+1) 1
  • Cool (+1) 1
Posted

Дизайнер - это чаще всего бедствие для разработчика "начинки"... Увы, в большинстве случаев стихийное, т.е.непреодолимое... В тех случаях, когда это одно лицо - то тогда да, удаётся более менее терпимо совместить "неприятное с бесполезным"... Вариант - сначала делаем так, как дОлжно по функционалу, а потом придаем этому некую внешнюю оболочку, ничего не меняя в начинке - единичные особо исключительные случаи...

  • Like (+1) 1
Posted
44 минуты назад, Xрюн222 сказал:

Дизайнер - это чаще всего бедствие для разработчика "начинки"... Увы, в большинстве случаев стихийное, т.е.непреодолимое... В тех случаях, когда это одно лицо - то тогда да, удаётся более менее терпимо совместить "неприятное с бесполезным"... Вариант - сначала делаем так, как дОлжно по функционалу, а потом придаем этому некую внешнюю оболочку, ничего не меняя в начинке - единичные особо исключительные случаи...

Внешнюю оболочку изготавливают в театре, декорациями там занимается бутафорский цех.

Posted
2 часа назад, Xрюн222 сказал:

Дизайнер - это чаще всего бедствие для разработчика "начинки"...

Утрированно. Начинка может быть разной, по версии самого разработчика-дизайнера внешности, но совокупность  с трудом конструктора дает изысканное чувство полной целостности.
Пишу как дизайнер-верстальщик периодики.

Можно улыбнуться теперь тому, что было:


©

  • Like (+1) 2
Posted

"Поэт стремится напоить читателя из чистого родника поэзии, но не может сделать этого, пока в нём не искупается редактор!" (С).

Чаще всего действительно нужен "не спортивный автомобиль, но автомобиль спортивного вида".

  • Like (+1) 1
Posted
43 минуты назад, RedStar сказал:

Утрированно. Начинка может быть разной, по версии самого разработчика-дизайнера внешности, но совокупность  с трудом конструктора дает изысканное чувство полной целостности.
Пишу как дизайнер-верстальщик периодики.

Можно улыбнуться теперь тому, что было:


©

Кто просил говорить -заходите еще ?

Posted

У всех свои вкусы.
Дизайн должен быть таким, что бы первое впечатление не оборвалось от начинки и  дополнительно созданного образа, "подтекста".

Как в этом примере.


©

  • Like (+1) 1
Posted
12 часов назад, RedStar сказал:

Утрированно. Начинка может быть разной, по версии самого разработчика-дизайнера внешности, но совокупность  с трудом конструктора дает изысканное чувство полной целостности.
Пишу как дизайнер-верстальщик периодики.

Можно улыбнуться теперь тому, что было:


©

 Агрессивный красный цвет и его оттенки.....Это сочетание обычно ассоциируется с "Мраком", "Адом" и т.д.

Я бы нечто нейтральное предпочёл:

Спойлер

2-.jpg.8d4196c1d3f967b8df7f59c623194d0c.jpg2--.jpg.9e88eedcbf41f4adfed2bf9d333fcfd5.jpg2---.jpg.cf91c9cc25de5c68d5cd8d4515d9a851.jpg



Posted
3 минуты назад, Ollleg сказал:

обычно ассоциируется с

Естественно, так и было задумано в данном контексте.  Опасность!

Posted
44 минуты назад, RedStar сказал:

У всех свои вкусы.
Дизайн должен быть таким, что бы первое впечатление не оборвалось от начинки и  дополнительно созданного образа, "подтекста".

Как в этом примере.


©

Это другое дело, здесь ассоциации совсем иные, всему своё место.

Posted
6 минут назад, RedStar сказал:

Естественно, так и было задумано в данном контексте.  Опасность!

Отпугнуть читателей? Это антиреклама ? Пояснять нужно.

п.с. Но если это о нашей теме дизайна, я возмущён всеми фибрами души!:smile-36:

Улыбку не вызвало.



Posted
11 минут назад, Ollleg сказал:

Это другое дело, здесь ассоциации совсем иные, всему своё место.

Так разговор идет о дизайне. И каждому цвету или любому решению, свое место отведено.

10 минут назад, Ollleg сказал:

Это антиреклама ?

В принципе, да. Это настораживает к применению ответных средств. Не прошенный гость хуже "татарина". Русская пословица.

Posted

Ручкой регулировки громкости, пользоваться в данном случае не удобно. Если линию пальчиковых ламп  разместить выше ручки регулятора, сектор поворота, для кисти руки будет больше, а расстояние между потенциометром и входной лампой не измениться. Пользоваться станет удобней, без риска обжечься. Либо вынести ручку на переднею, деревянную панель.

Posted

По "подвалу" то же есть замечания... Столь большое вентиляционное окно закрытое сеткой, характерно более для верхней части закрытого корпуса с лампами. Подвал не так сильно нагревается, теплый воздух поднимается в верх. Более целесообразно сделать небольшие вентиляционные отверстия на верхней панели, скажем вокруг ламп и небольшие с низу. Корпус станет безопаснее в использовании, например при перестановке существует риск продавить сетку во внутрь, изготовление такого варианта проще. С уважением, без обид...

Posted
В 09.08.2022 в 16:47, Фломастер сказал:

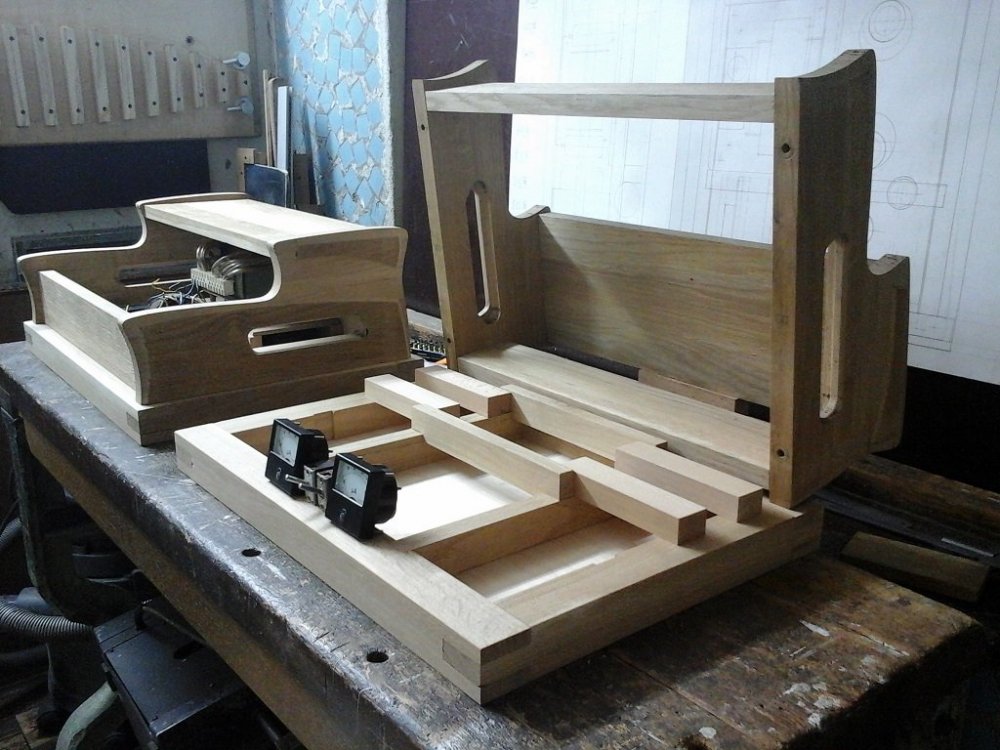

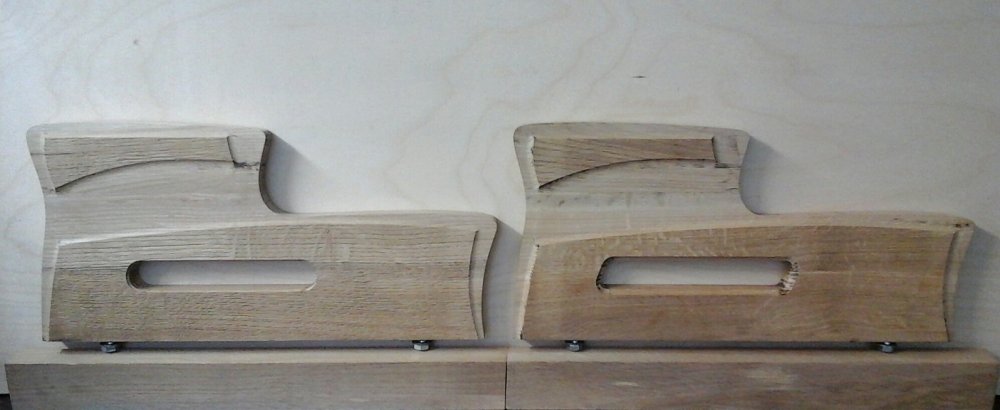

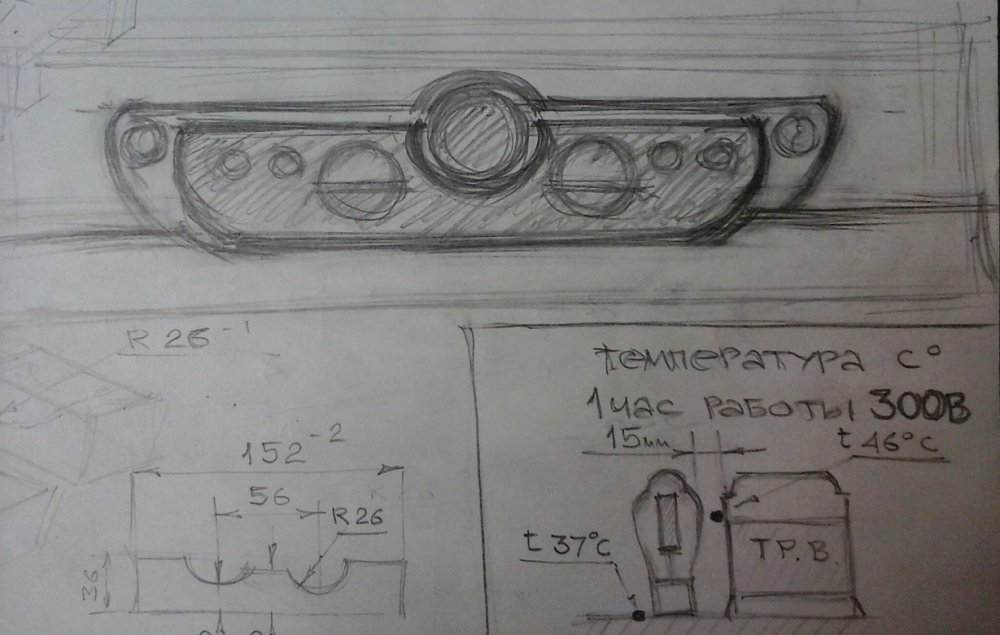

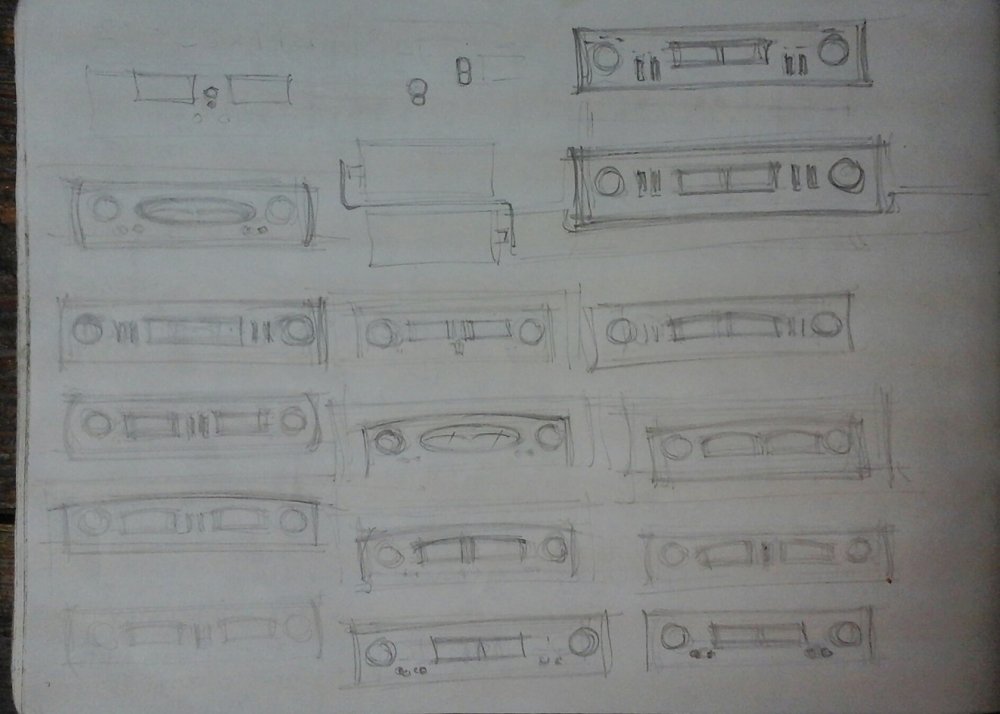

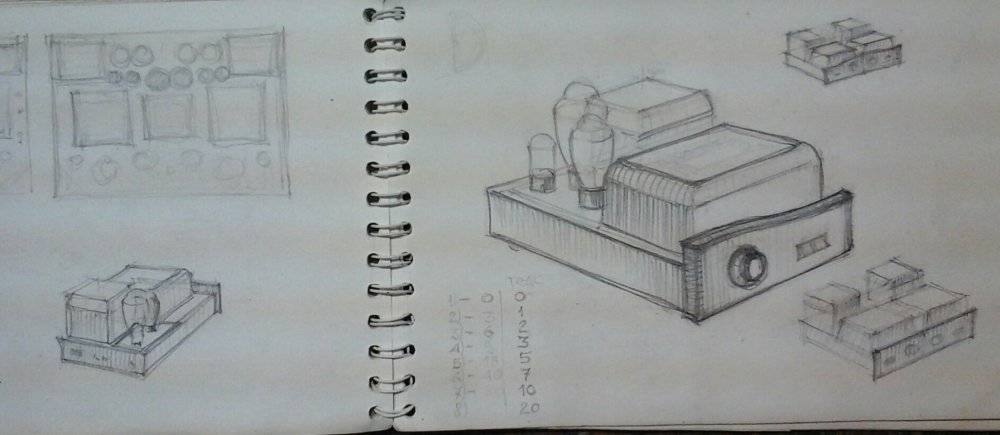

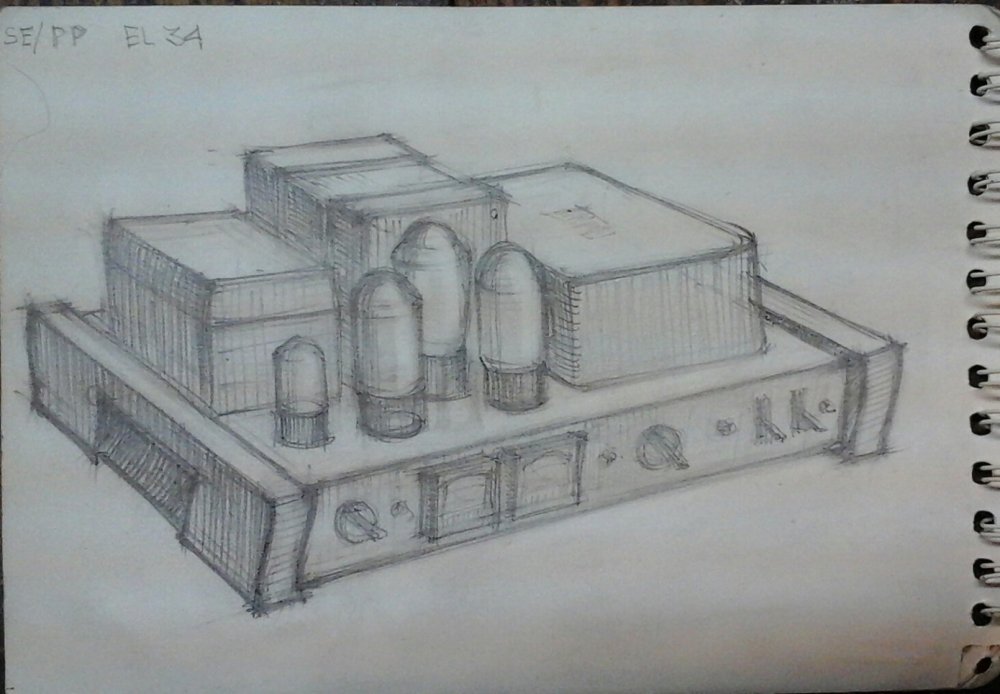

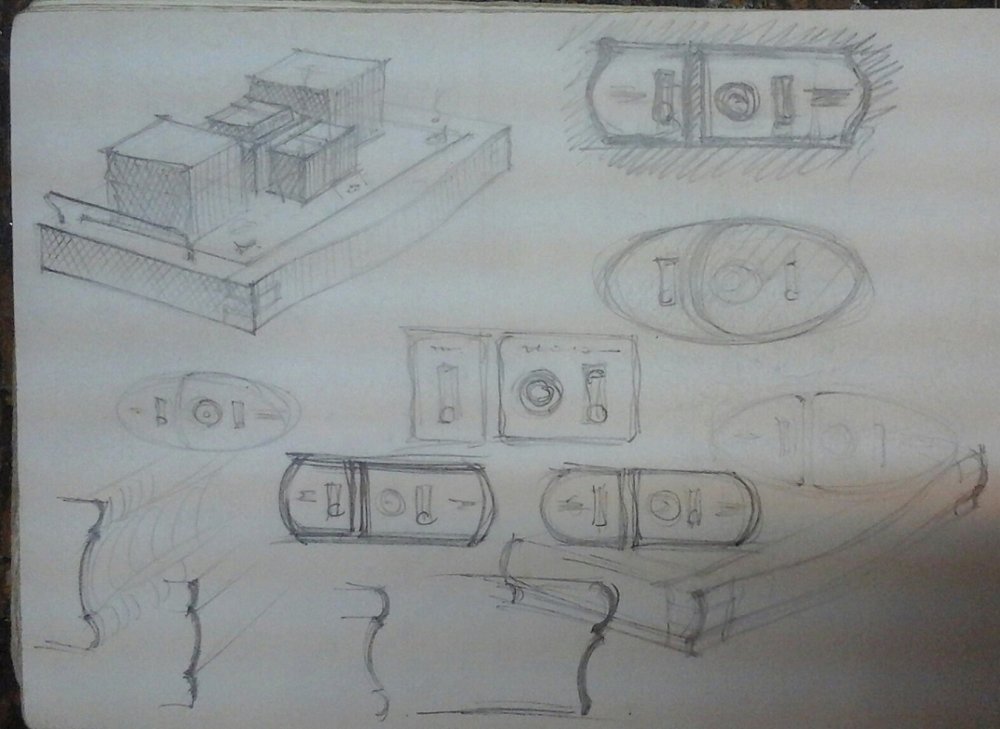

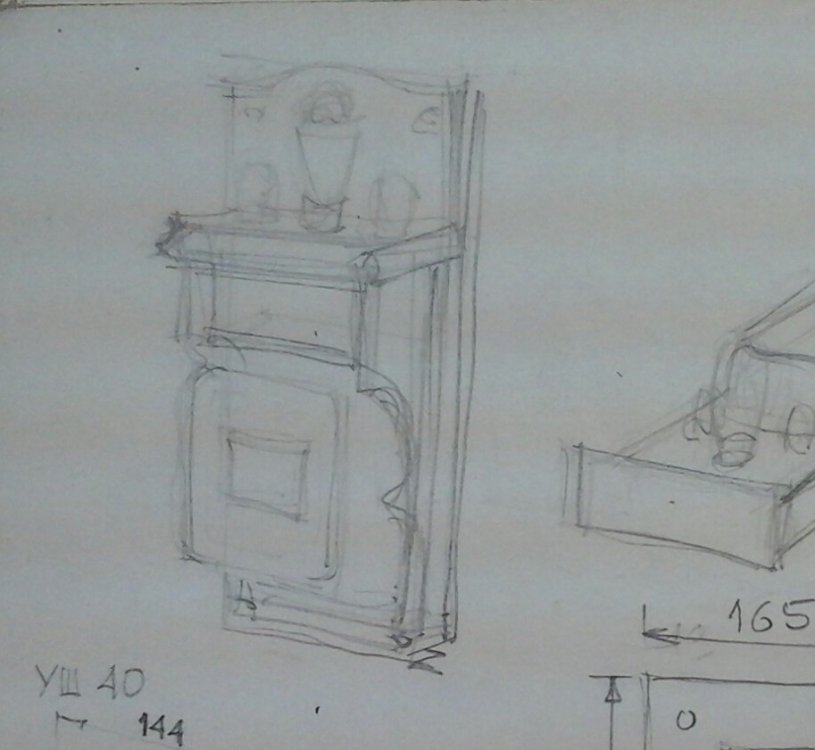

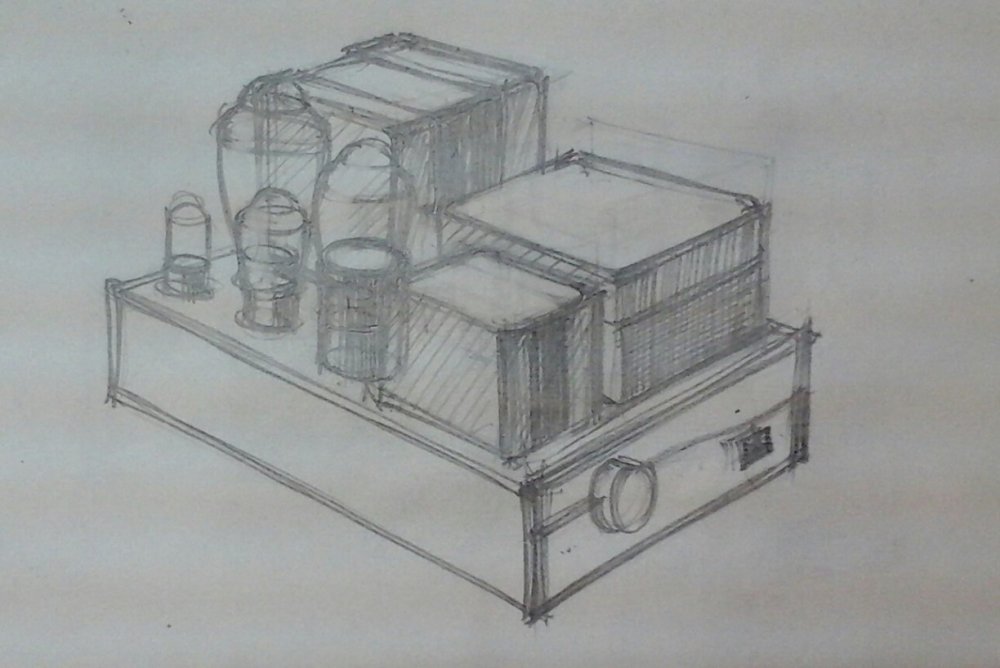

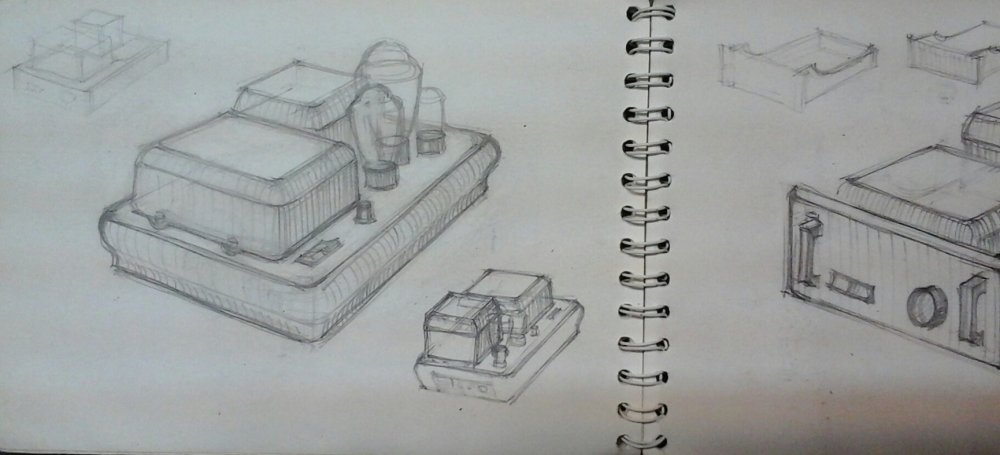

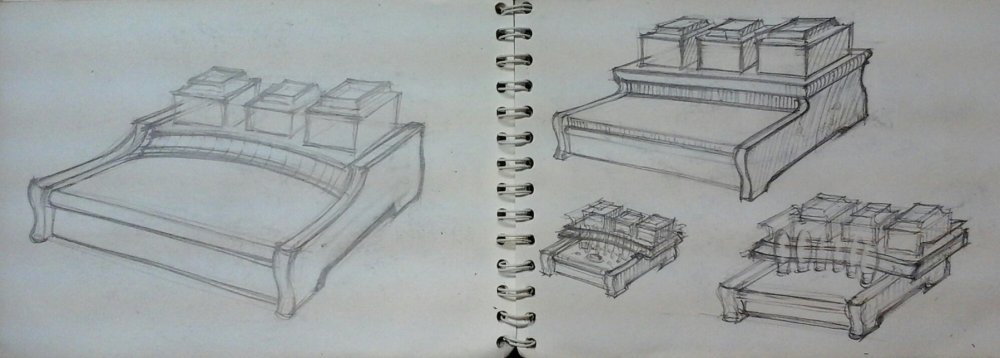

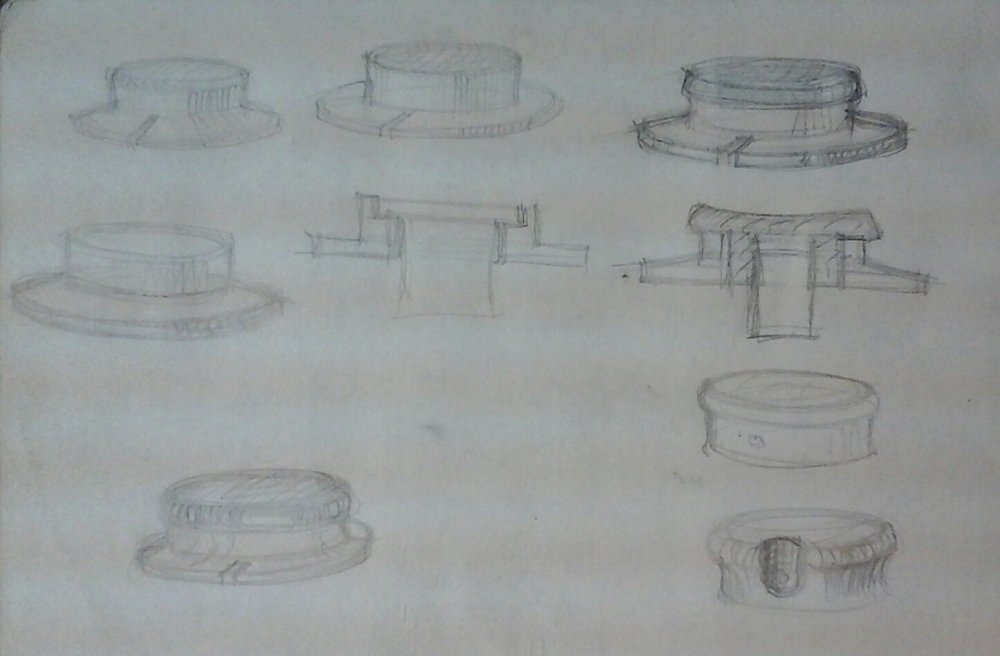

Для примера привожу лишь некоторые свои поисковые наброски, сравнения различных форм и цветовых решений ( весь объем привести просто не возможно ), большая часть не реализована и осталась на бумаге... Как говорится, на все времени не хватает.

































































Супер просто!!!! так же стараюсь рисовать карандашиком, но иногда и в 3д рисую

Posted
22 часа назад, Сергей Витальевич сказал:

По мне лучше окно чем вообще глухая крышка без прорезей.:smile-54:

Здесь есть проблема, не смотря на огромное вентиляционное окно, отсутствует конвекция, неэффективно перемещается воздух в подвале, он нагреваясь поднимается в верх и почти не выходит.   Расположив вентиляционные отверстия вокруг основания выходных ламп ( здесь восходящие потоки от горячих ламп создают зону пониженного давления ) мы создаем тягу, движение воздуха. Весь поток проходящего воздуха будет определяться площадью верхних отверстий, площадь нижнего чрезмерно избыточна.   С уважением.

Opera Снимок_2022-08-12_132122_allforchildren.ru.jpg

Posted
1 час назад, Сергей Витальевич сказал:

Точно,как же я сразу не обратил на это внимание.:smile-44: Вот сейчас слушаю и смотрю."мысленно" скругляю углы у дерева.И по мне сразу именно внешний вид чуть хуже становится.:smile-54: Хотя да если изначально можно было корпусы сами делать с круглёнными углами ,но тогда металл верхнюю панель делать с прямыми-то есть все наоборот.


— Нужно делать как нужно, а как не нужно делать не нужно!

  • Like (+1) 1
Posted
22 минуты назад, Сергей Витальевич сказал:

 после прослушивание дизайн отойдет на второе место.

 Оставьте все как есть, если будете скруглять, можете все испортить. Здесь есть тоже проблемы, при большом радиусе становятся слишком большие сектора древесины торцевого среза. Они отличаются по цвету, по разному окрашиваются морилкой, лаком - становятся темней. На том видео с большими радиусами, корпус оклеен шпоном и поэтому выглядят углы с корпусом одинаково. По моему где была вертушка...

  • Like (+1) 1
Posted

Сергей, есть каноны эстетики и красоты, давно описаны и примеры несочетаемых  линий и конфигураций, хорошего и дурного вкуса и т.д.

Незря же есть профессия дизайнера, художника конструктора, оформителя и т.д. Все эти профессии подразумевают художественное образование  хотя бы на уровне классического рисунка и построения композиции, знание правил построения композиции и многое другое.

Хорошая дорогая вещь прежде всего поражает разум своим внешним видом - эстетичным дизайном, как тот же мерседес, а далее  эксплуатационные свойства это  подтверждают - это Весчь!



пс. На подразумеваемый вопрос "сделай лучше, а мы оценим" - у меня разных промашек не меньше, на бумаге красота, а сделаешь порой в железе, смотришь и думаешь "Во уродец!", просто я это вижу сам и признаю, замечание со стороны только подтвердит, что какое то решение неверно и далее "обсасывать, а может если всё же, то и ничего...." не имеет смысла, учту и на будущее постараюсь не повторять этой ошибки.

  • Like (+1) 1
  • Thanks (+1) 1
Posted
21 минуту назад, Сергей Витальевич сказал:

Олег свободные художники да иные рисует очень красивые картины,но это на бумаге..кистью и красками яркими. В реальности посмотришь внутрь "подвала" и оторопь берет.:wacko2:.. Ну мне в принципе чуть удалось после "мастеров" сделать,что то свое и я лично этому рад .  Где то здесь в темах выкладывал видео как за "мастерами" переделывают полностью тот же ламповый корректор,а они еще и пыжатся и выражают полное не довольствия  здесь же на этом форуме.





Сергей, я не могу понять одного - обсуждение шло о твоём усилителе с скошенными краями, при чём тут художники, подвалы и чьё то пыжание? Что за манера, как только реальное замечание, сразу бежать искать и указывать ошибки других? Обсуждалась с цитированием одно, понеслось непонятно куда и зачем.

Я своровал, но вон там вообще убили . Какое то .... детский сад, по другому и не скажешь.

  • Like (+1) 1
  • Thanks (+1) 1
Posted

Вот взгляните на эти фото, я бы не сказал что стало лучше... вместе с углами пропала масштабность и зрительная не сокрушимая прочность. Изделие приобрело какую то диванную ватность. Много критериев оценки, как все сложилось в конце, мне не понравилось.

Opera Снимок_2022-08-12_162620_newaudioportal.com.png

Opera Снимок_2022-08-12_163550_newaudioportal.com.png

  • Like (+1) 1
Posted
3 часа назад, Сергей Витальевич сказал:

. Рузультатом проделанной работы доволен и сам  и более доволен заказчик.

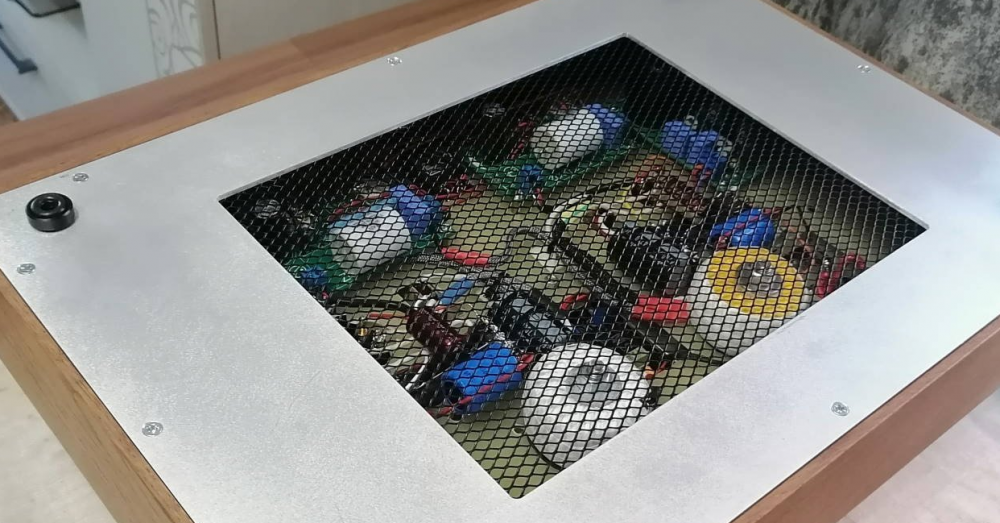

Не смотря на мои критические замечания в адрес большого вентиляционного окна "подвала", в таком решении есть один несомненный плюс, это эффектный рекламный ход. Вы выставляете на показ потребителю, качество сборки и  комплектующих ( разумеется оно должно быть на высоте ). Как, например в дорогих часах, имеющих стеклянный корпус, где мы видим прекрасно выполненный внутренний механизм... Удачи !

Opera Снимок_2022-08-14_095539_newaudioportal.com.png

  • Cool (+1) 2
