15 часов назад, vs music сказал:

Я тоже никогда не задумывался над этим . У меня был германиевый усилитель , где почти все транзисторы были p-n-p ,  и только один транзистор был - n-p-n . Звук мне нравился . Но это было больше 40 лет назад .... Тоже хочу  сделать себе германиевый мощник ( слушать 20 лет полевики уже надоело ) , но схему пока не выбрал .

У меня сейчас такая конструкция на 5 германиевых транзисторах - звук нормальный. А вот полевики хочу попробовать, но схему тоже пока не выбрал. Скопилось дофига IRF630 и подобных, вот и думаю - не дать ли им жизнь на звуке?

Posted
6 minutes ago, Den101 said:

Скопилось дофига IRF630 и подобных,

Изолированый затвор мало не шумит, лучшие на порядок больше pn перехода - только усилители мощности.

Posted
17 minutes ago, юрий робертович said:

В преде ставлю 2п103, кп103

По паспорту 3dB относительно 1 МОм, реально около 1, на 1 кГц, 1.25 раза
U=sqrt(4KTRdeltaf)=18мкВ для резистора 1 МОм, или 22,5 мкВ в полосе 20 кГц.
2sj74/2sk170 <=> 0.13 мкВ или 0,5 dB для 1 кОм.

Posted
2 часа назад, Den101 сказал:

У меня сейчас такая конструкция на 5 германиевых транзисторах - звук нормальный. А вот полевики хочу попробовать, но схему тоже пока не выбрал. Скопилось дофига IRF630 и подобных, вот и думаю - не дать ли им жизнь на звуке?

Лет 20 назад делал на  мосфетах IRF  2 усилителя мощности  - один по классической  схеме Хитачи  , второй был цирклотрон . Оба работали хорошо . В клоне Хитачи применял IRFP240/9240  ( пришлось изменить номиналы нескольких резисторов для настройки под IRF ) . В цирклотрон ставил на выходе IRF-644 ....  На транзисторах IRF630/9630  собирал усилитель для наушников - звучит очень хорошо и мощно  . Все эти усилители до сих пор работают .

  • Like (+1) 2
Posted
2 часа назад, vs music сказал:

Все эти усилители до сих пор работают .

Сколько Вы сделали усилителей? НЕ одну сотню? Все таки интересно имхо сделать шедевр, выдающийся среди других, нет?

Posted
2 часа назад, sova сказал:

Сколько Вы сделали усилителей? НЕ одну сотню? Все таки интересно имхо сделать шедевр, выдающийся среди других, нет?

Какие там сотни ...:smile-03: ...Я их себе делал , не для продажи . Какие то из них так и остались просто экспериментом . Некоторые были собраны в железе , спустя какое-то время  были отданы знакомым . На мосфетах были собраны только те , о которых написал . Цирклотрон отдал товарищу , он его слушает и сейчас . А хитачевский мосфетник я сам до сих пор слушаю ( в паре с предом ,  где стоит усилитель для наушников на IRF630/9630 )  ....П.С. - Насчет шедевра - ещё никому не удалось сделать самый лучший усилитель" всех времён и народов " .

  • Thanks (+1) 1
Posted

Насчёт мосфетного усилка . Один из моих друзей собирал усилитель по схеме Т. Гисбертса . И ему этот усилитель очень понравился . Была версия на Тошибовских IGBT , и был вариант на IRF . Вот этот второй вариант на IRF и собирал мой товарищ. Но я эту схему не собирал себе ( но хотел собрать ) .  В сети было полное описание этой схемы , там были и чертежи всех плат и фотографии сборки этого усилка . У меня это описание сохранилось только в бумажном виде


  • Like (+1) 1
Posted

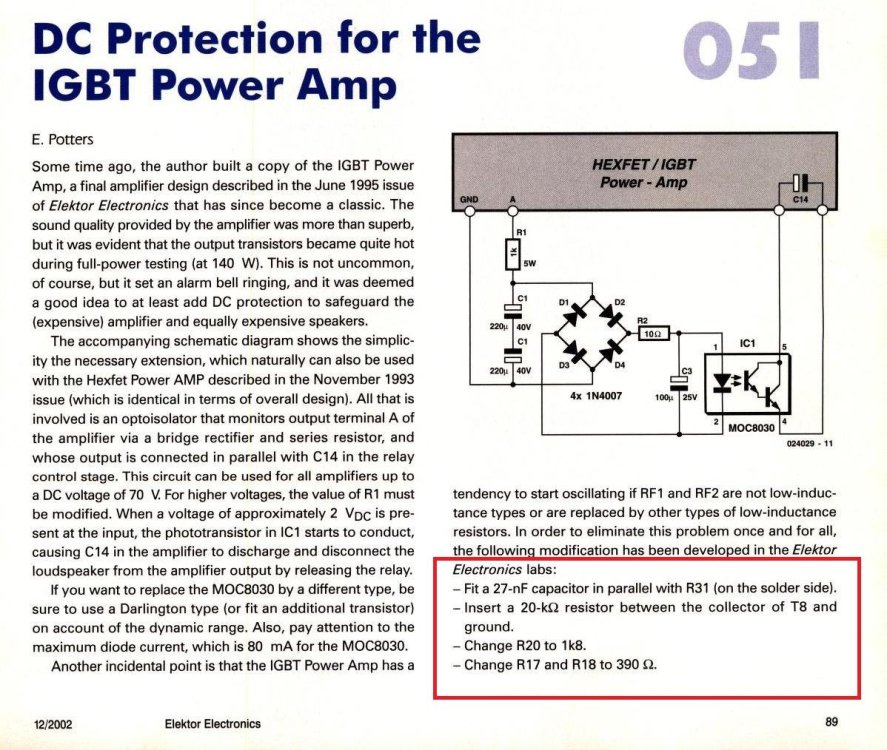

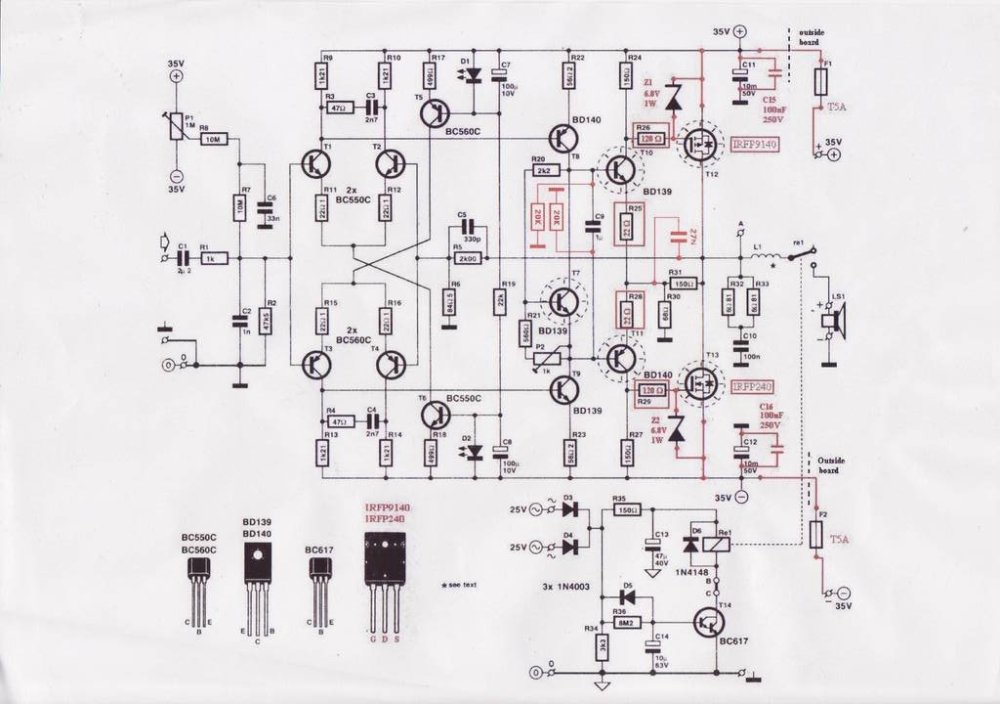

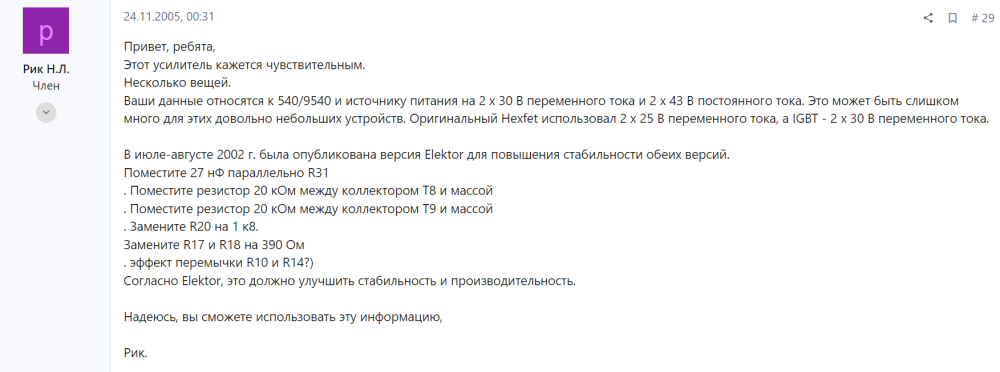

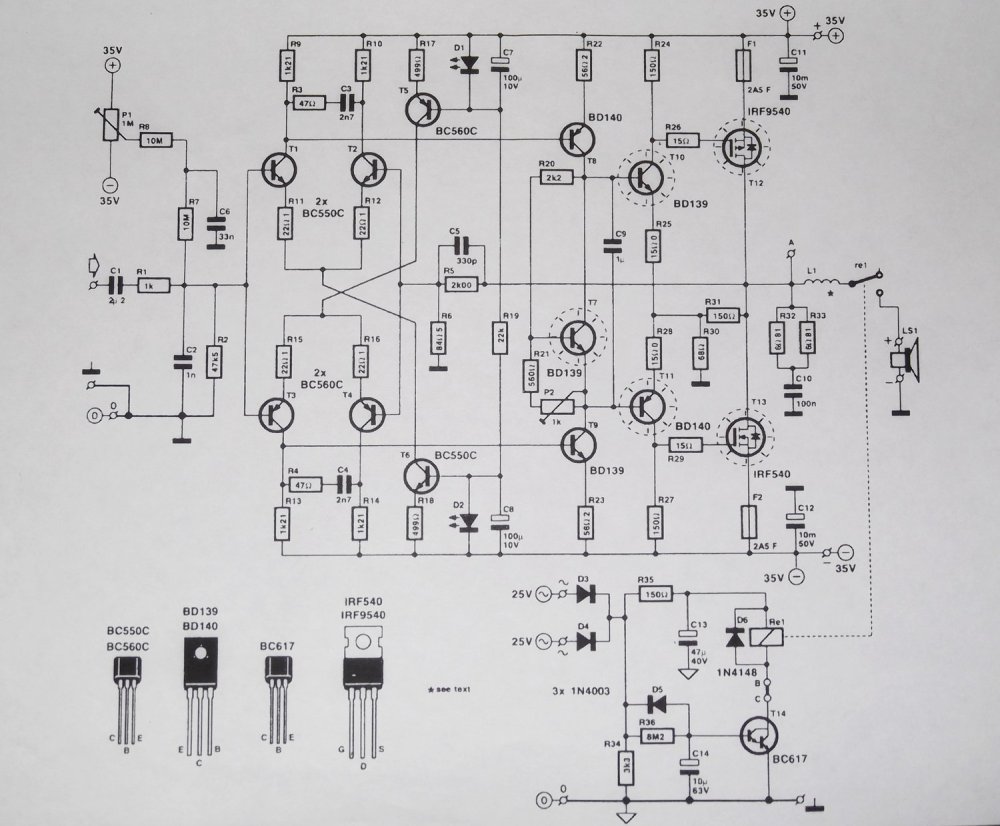

Насчет схемы мосфетника Т.Гисбертса , о котором я упоминал здесь  . Порылся в сети и нашел исходные статьи об этом усилке в журнале Elektor . Одна статья была о варианте c мосфетами IRF , вторая - о варианте с IGBT . Обе статьи - приложены в документах ..... На форуме diyaudio были публикации о сборке этих усилителей . И были отзывы о ненадежной стабильности усилка ( склонность к генерации ,  и к пробою полевиков ) . В качестве решения - была предложена доработка ( из более поздней публикации в  Elektor )  , и один из сборщиков установил более мощные мосфеты и дополнительные стабилитроны в цепях затворов . Схема с этими  доработками - на фото ....П.С. - Надо будет поинтересоваться у моего товарища , собиравшего этот усилок - делал он эти изменения в схеме или нет ...

Image0004 (1).jpg


elektor_electronics-2002_12_0088 — копия.jpg

elektor_electronics-1993_12.pdf elektor_electronics-1995_09.pdf

  • Thanks (+1) 1
Posted

Не нравятся мне Шиклаи неминимальнофазовые. Хорошо поставить полевики повторителями. К тому-же IGBT терплявее и при кз ограничивают ток. Посему ставим IXYS  со старых серий с рассеянием 300 Вт на кристалл, либо удваиваем количество, с резисторами хотя-бы  по 0,47 в истоках.

Posted

Усилитель не очень удачный. Четыре каскада ОЭ. А скорректирован методом тыка. Лепили конденсаторы пока свистеть не перестанет. Предпочтительнее выходной и драйверный каскад заменить повторителем - тройкой Локанти на БТ. Усилитель станет двухкаскадным. Структура Лазар, только с тройкой повторитем на выходе. А такой уже можно легко скорректировать не обладая особыми познаниями в ТАУ. К тому же БТ более линейные и обладают четко повторяемыми такими параметрами как пороговое напряжение и тепловой коэффициент порогового напряжения. В отличии от IGBT и MOSFET.

Posted
1 minute ago, Владимир Перепелкин said:

К тому же БТ более линейные и обладают четко повторяемыми такими параметрами

Согласен, но хорошие биполярники с ячеистой структурой типа Sankena вряд-ли будут ставить, поэтому полевики предпочтительней.



Posted
Just now, Владимир Перепелкин said:

IGBT в усилитель - сомнительное удовольствие.

Они таки специальные, вроде как . Причем уже ОИ-ОЭ, будь он неладен и еще к нему ОЭ.

Posted

Обе схемы одинаково корявые. Низкая стабильность потенциала выхода. Низкое петлевое усиление. Как следствие большие искажения. Коррекция бестолковая, как следствие быстрое падение петлевого усиления с повышением частоты приводит к медленно спадающему ряду гармоник высокого порядка. И вдобавок такая коррекция открытые ворота для проникания помехи из отрицательной шины питания.  Выходной каскад Шиклаи приводит к повышенным искажениям в области перехода выходного сигнала через ноль. И вдобавок Шиклаи склонен к генерации. Отсутствие генератора тока для питания входного каскада приводит к повышенным искажения у входного каскада из за синфазного сигнала.

Как то так. Обе схемы коллекция ошибок. Для школьного радиокружка сойдет.

Posted

Там все схемы простецкие. Потом будет усилители ваши звучат плохо. Потому что на транзисторах.

  • Like (+1) 1
Posted
23 минуты назад, BAA сказал:

Там все схемы простецкие. Потом будет усилители ваши звучат плохо. Потому что на транзисторах.

Иногда и простой неплохо звучит. Правда, на германии такой собирал - всего 5 транзисторов, но звучание удивило.

Posted

Есть ещё ланзар на мосфетах. Его макет на БТ у меня уже есть, можно попробовать с минимальными переделками, так сказатьpost-170498-0-32875100-1389020894.thumb.jpg.bb8744bfb6dfc88057283fc578c62dca.jpg



Posted
2 часа назад, юрий робертович сказал:

Как то мы с Вами разбежались, Владимир, сорри. Мне эти две схемы Rod Elliott нравятся, ну что поделать,  слух он разный.

А вы эти усилители в нормальные превратите. Шиклаи на дарлингтон, коррекцию нормальную - результатом будете очень удивлены. Если только акустика позволит услышать разницу.
