SE Усилитель 2 x EL34 / 6CA7

Ollleg

By Ollleg
in Valve

 Share

Recommended Posts

sova Local

sova

Posted
Posted

Запараллеливание маломощных лампушек в драйвере-они что, других ламп, кроме аналогов наших 6н8с  6н9с,  не знают,  что ли? Везде их суют,  а цены на них зашкаливают из-за этого.

Два каскада в преде, я бы,  применяя ЕЛ-34 в пентоде,  мне бы хватило бы одного каскада , а раскачал бы умеренно мощным прямонакальным триодом .

Кружка Local

Кружка

Posted
Posted

Просветите. Зачем использовать лампу с такими веерными ВАХ в SE?

Ладно бы лампёшка была дешёвая и никому не нужная.


  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
33 минуты назад, Кружка сказал:

Просветите.

Глубокая общая ООС это дело линеаризует, но давайте посмотрим шире:

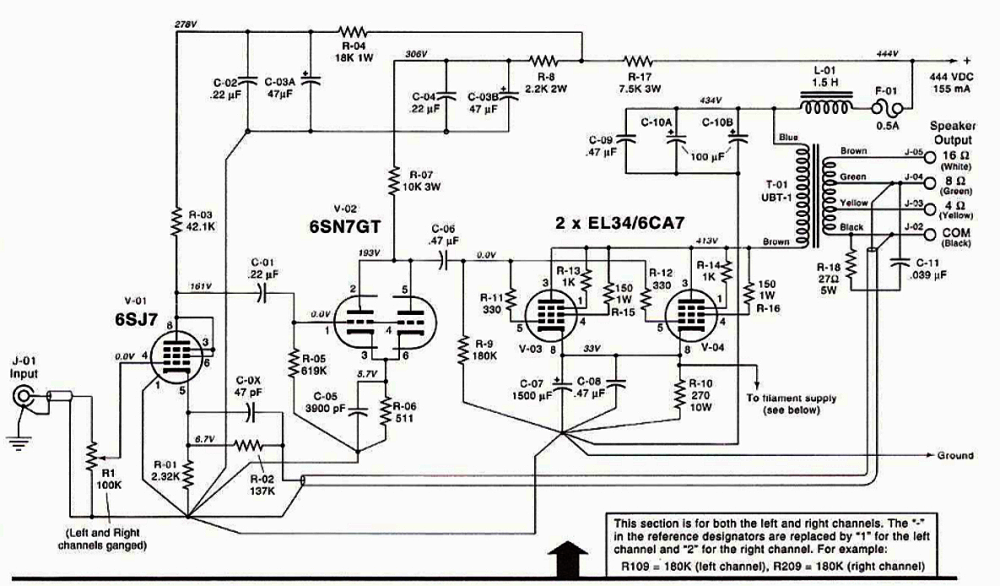

Тут мы видим малограмотный неофитский подход. Мало мощности от ELки? Параллелим. А кенотрону не поплохеет? Параллелим кенотроны. Миллер? Параллелим 6SN7.

Дальше. Утечка сетки для пары 6SN7 кажется несколько великоватой. А вот у пары EL34 лучше бы индивидуальные цепочки автосмещения, да и резисторы утечек и разделительные конденсаторы тоже хорошо бы индивидуализировать. И вообще, с таким набором так и просится РР.





  • Like (+1) 1
  • Thanks (+1) 1
Михаил SM Local

Михаил SM

Posted
Posted
38 минут назад, Кружка сказал:

Просветите. Зачем использовать лампу с такими веерными ВАХ в SE?

Ладно бы лампёшка была дешёвая и никому не нужная.


Просится не кривая EL34 в триоде , но  LS50 Telef. (ГУ-50)в триоде  . Катодные цепи желательно разделить , выход не менее 14 - 16 вт .

Всё остальное на любителя -  слишком много параллеьных мест и последовательных электролитов до кучи . После кенотрона ставить такую беду, это опустить ниже ватерлинии весь концепт схемы , хотя 30 ..50мкф бумагомасл. конденсатора (да хотя бы Облигато на 600в ) работали бы несравнимо лучше .  После 7,5к (конский номинал) забыли кондер поставить или особые замыслы....

  • Like (+1) 3
Михаил SM Local

Михаил SM

Posted
Posted
21 минуту назад, Stan Marsh сказал:

Глубокая общая ООС это дело линеаризует, но давайте посмотрим шире:

Тут мы видим малограмотный неофитский подход. Мало мощности от ELки? Параллелим. А кенотрону не поплохеет? Параллелим. Миллер? Параллелим.

Дальше. Утечка сетки для пары 6SN7 кажется несколько великоватой. А вот у пары EL34 лучше бы индивидуальные цепочки автосмещения, да и резисторы утечек и разделительные конденсаторы тоже хорошо бы индивидуализировать. И вообще, с таким набором так и просится РР.



Если бы EL работали в пентоде или ультралинее , то общая ООС реально нужна , без неё на выходе шляпа и кривое согласование с АС .  В триоде же интереснее взять более высокое значение приведенного Z , и без всяких ООС получить ЕСТЕСТВЕННОЕ низкое выходное сопротивление -ниже 1 ом. С запасом тока , можно будет матросить весьма тяжелые АС - по их импедансу.

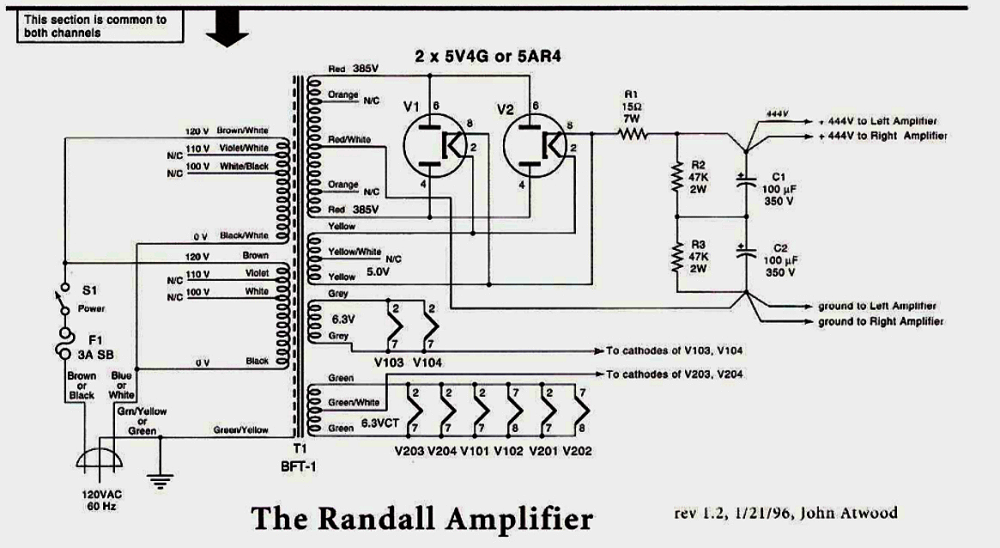

Кенотроны дохлые https://frank.pocnet.net/sheets/137/5/5V4G.pdfпо току (макс .175ма ) , 5U4G  , AZ50 , 5Ц3С смотрелись бы куда лучше и емкость после -  зачем лупить 59мкф (когда в даташите -нормир. 8 мкф) и потом ставить баластный резистор после кенотрона .., но понятно - пусковой ток -тоже дохлый.

Я бы поставил сразу после кенотронов СМ-5 ( 5мкфх650в) - можно пару , потом 15-20 ом , после 50мкф масло и потом дроссель и все остальное. Драйверное питание тоже -после дросселя , 7,5 к тогда -  на , в .. , снимаем , короче.

  • Like (+1) 2
BAA Master

BAA

Posted
Posted

Там же оригинал есть, читаем: спроектирован для "класса самоделкиных" типа курсов ремесла для интересующихся.
Далее написано, что основной параметр - несгораемость и простота в изготовлении, плюс общедоступность деталей.
Перестаем удивляться. Кстати там есть и усилитель посложнее.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
4 часа назад, BAA сказал:

Перестаем удивляться.

Лично я и не начинал. Безграмотное творение от любителей-неофитов. Годится в качестве уч.пособия "Как не надо".

Den101 Proficient

Den101

Posted
Posted

Я не люблю такое говорить, но это я бы собирать не стал, хотя и любитель экспериментов. Выглядит как манифест "SE во что бы то ни стало". Зачем? - непонятно. Ответ напрашивается только один - нарастить яйца задохлику, чтобы хозяин не разочаровался. Как-то так.

Xрюн222 Mentor

Xрюн222

Posted
Posted
29 минут назад, Ollleg сказал:

Как то все вот это ещё упустили:

...может сюда же перенести?:smile-47:

Не совсем понял, при чем тут прелестный усилитель 1570?

Ollleg Mentor

Ollleg

Posted
  • Author
Posted
34 минуты назад, Xрюн222 сказал:

Не совсем понял, при чем тут прелестный усилитель 1570?

Да просто на этот усь все "мухи" налетели, а про "прелесть" ни слова....:smile-03::smile-11:



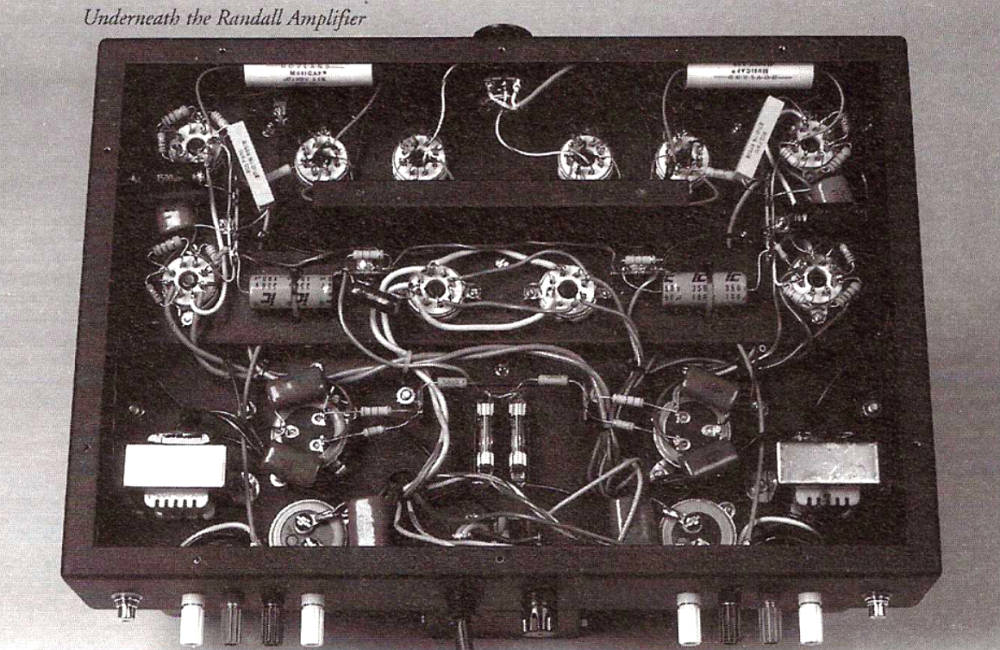

Спойлер




Xрюн222 Mentor

Xрюн222

Posted
Posted

Ну, по моему,  по целому ряду органолептически воспринимаемых признаков - ничего общего...

Лично мне этот бестолковый усилитель СЕ напомнил историю, когда притащили остатки кит'а 50х годов, разумеется, РР, и попросили "всë оставить как есть - ну там, шасси, лампы, трансформаторы" и тп, потому что "вроде звучит  и так неплохо", только "перевести в СЕ" - "патамушта ведь пишут, что так лучше!!!".



  • Like (+1) 2
Stan Marsh Mentor

Stan Marsh

Posted
Posted
17 минут назад, Xрюн222 сказал:

"перевести в СЕ"

Спойлер

Надо было взять ножовку как старина Wolze, да и пропилить зазор. mag.gif.536fbf102f2640a369cd56323040b265.gif



  • 2 weeks later...
Ollleg Mentor

Ollleg

Posted
  • Author
Posted

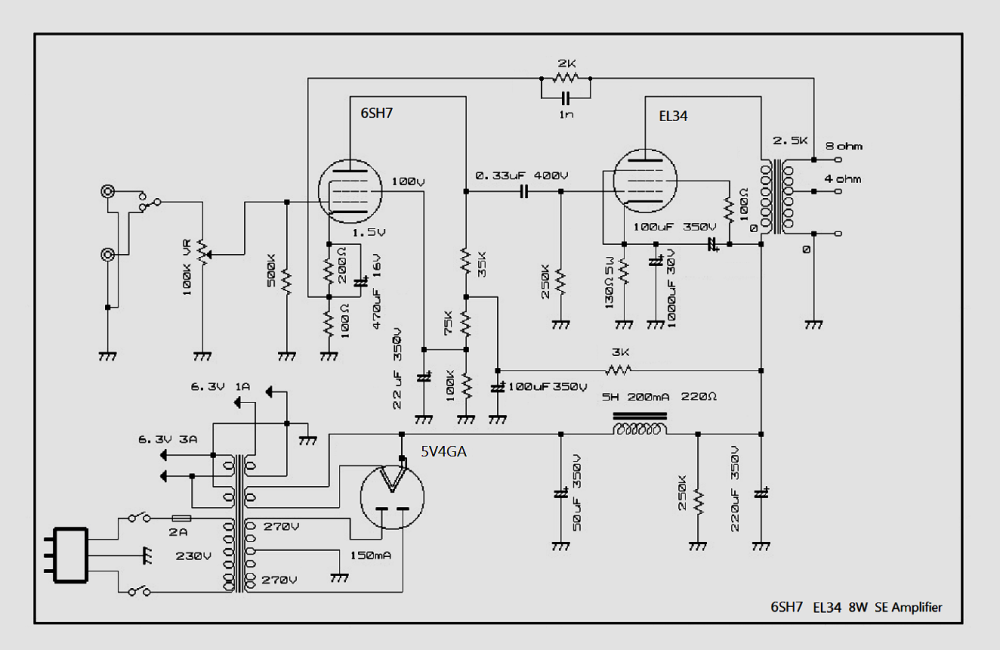

SE усилитель EL34, пентод с ООС, с выходной мощностью до 10Вт



От автора:

В 2010г по просьбе товарища, я разработал и помог ему собрать SE усилитель   EL34,  пентод с ООС, с выходной мощностью до 10Вт при КНИ до 3-3,5%, и 8Вт КНИ около 1,5%.

Выходной каскад был с переключением в UL 33%, первый вариант с выходным трансформатором на железе ОСМ-,01, поэтому общая  ООС с вторичной обмотки в катод 1й лампы, 1я лампа 6Ж3, кен 5Ц4С.  Источник — SONY CDP XA5ES,  АС — «Корвет 150АС-001»



____________________________________________________________________________________________




  • Like (+1) 2
Stan Marsh Mentor

Stan Marsh

Posted
Posted

Грамотно. Но меня всегда несколько смущает питание экранной сетки от делителя. Тут 75/100кОм. Паллиатив.

BAA Master

BAA

Posted
Posted

Не для критики, просто рассуждения на тему.
Петлевое усиление 26 dB или 20. Смысл?
Если при оос будет 1,5% то без будет 30?? Беда ламп и полевиков - низкая крутизна.
Просится та самая ПОС, только вот не двухтактник и следящее питание не приделать.
Может повторитель поставить и таки приделать? Тогда Ку0 возрастет раз в 30-ть.
Хотя все равно мало. Скорее надо триоды, полинейнее.

BAA Master

BAA

Posted
Posted
On 1/2/2023 at 3:40 PM, Stan Marsh said:

Надо было взять ножовку как старина Wolze, да и пропилить зазор.

Или обмотку подмагничивания. :smile-03:

Xрюн222 Mentor

Xрюн222

Posted
Posted
29 минут назад, BAA сказал:

Не для критики, просто рассуждения на тему.
Петлевое усиление 26 dB или 20. Смысл?
Если при оос будет 1,5% то без будет 30?? Беда ламп и полевиков - низкая крутизна.
Просится та самая ПОС, только вот не двухтактник и следящее питание не приделать.
Может повторитель поставить и таки приделать? Тогда Ку0 возрастет раз в 30-ть.
Хотя все равно мало. Скорее надо триоды, полинейнее.

Из чего следует петлевое усиление 26 дб?:smile-55:Полуместную ПОС притулить ни малейших проблем, но надо ли?...

BAA Master

BAA

Posted
Posted
3 hours ago, Xрюн222 said:

Из чего следует петлевое усиление 26 дб?:smile-55:Полуместную ПОС притулить ни малейших проблем, но надо ли?...

Надо не надо - скорее нет, маловато.

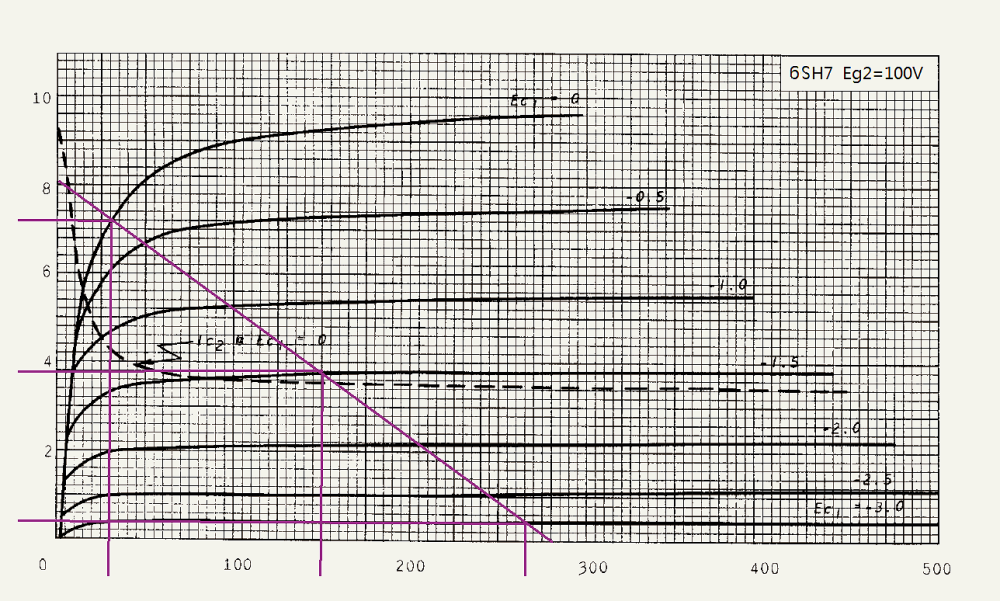

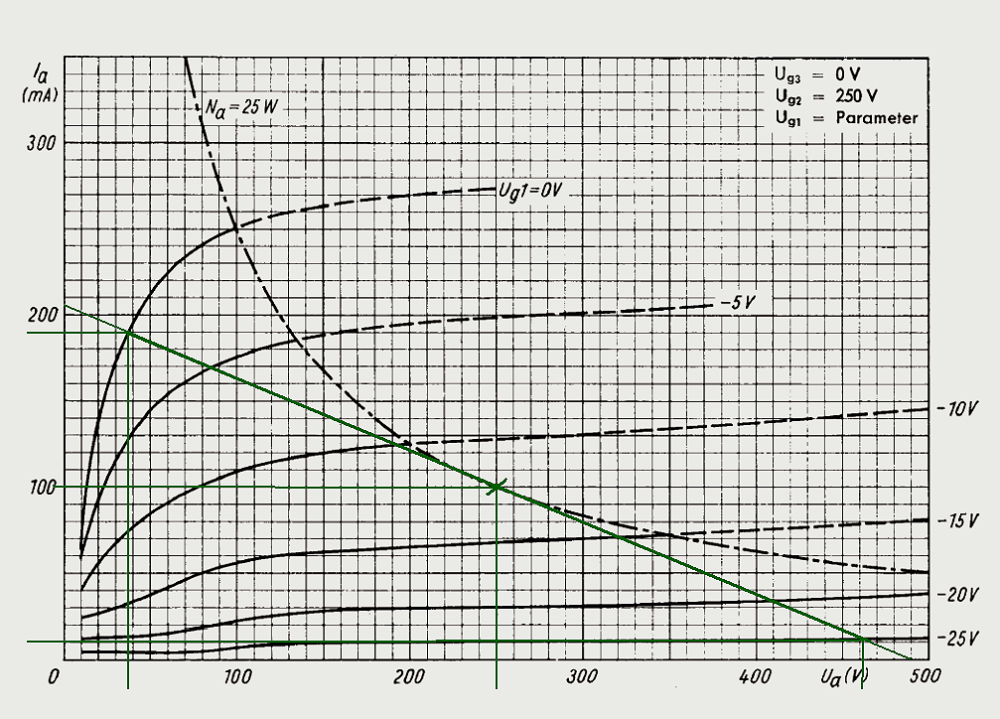

Ку=SRн, пентоды вроде как. Примерно 130 у первого и 60 к второго. 1/гамма=(2000/100)*Ктр=20*sqrt(2500/8)=20*17=340
20*LOG(7800/340)=26. A=K0*гамма.
Мало для уровня фона/шума и достаточно для размножения гармоник. Всякие Shade размажут все те же 26дБ на два каскада.
