Posted

Можно не усложнять работу расчетом и измерением ФЧХ, быстрее определить переходную характеристику фонокорректора
(моя ветка http://hiend.borda.ru/?1-7-0-00000283-000-20-0-1568192622, три части, готовятся части 4 и 5, но трудно сосредоточиться под воздушные тревоги).
Пока в преддверии публикаций скажу, что опыт применения разных формирователей тестового сигнала показал - пассивный формирователь не позволяет определить искажения формы сигнала в отличие от активного.

  • Like (+1) 2
Posted

Коррами я особо не увлечен, сделал может с десяток, но закономерность,  что нужен ток через активный элемент + ток  через корр. цепь явно слышна даже в магнитофоне! Две моих лучших деки имеют LR коррекцию, причем СЧ и ВЧ "огибают"  дроссель коррекции через Т - образный делитель из резисторов достаточно малого сопротивления. И в корректорах для винила тоже была заметна муть создаваемая "горизонтальным" резистором большого сопротивления.

  • Like (+1) 1
Posted

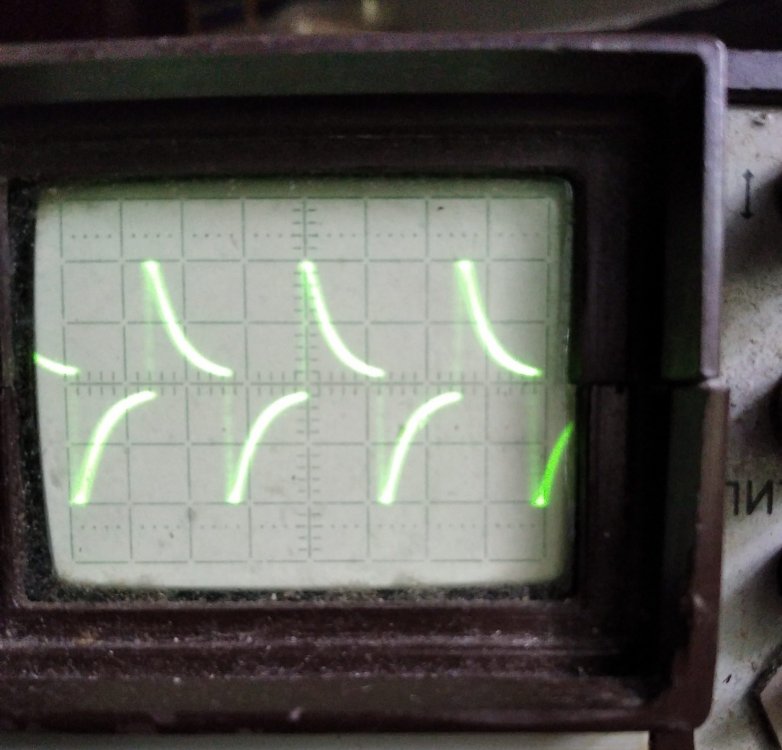

Давно смотрю через антириаа

Во что вырождается меандр, поданный на вход неудачной по скорости отрабатывания сигнала

Тест на ПХ он проходит легко, выдавая  20кГц  с идеальной формой меандра.

1 kГц.jpg

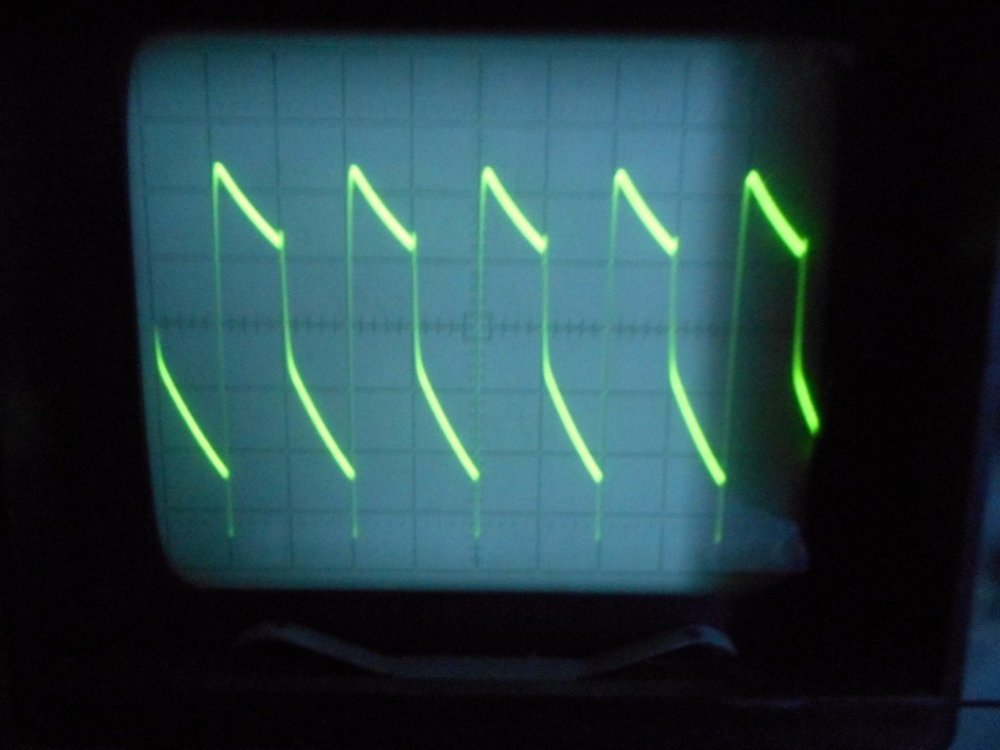

10 кГц.jpg

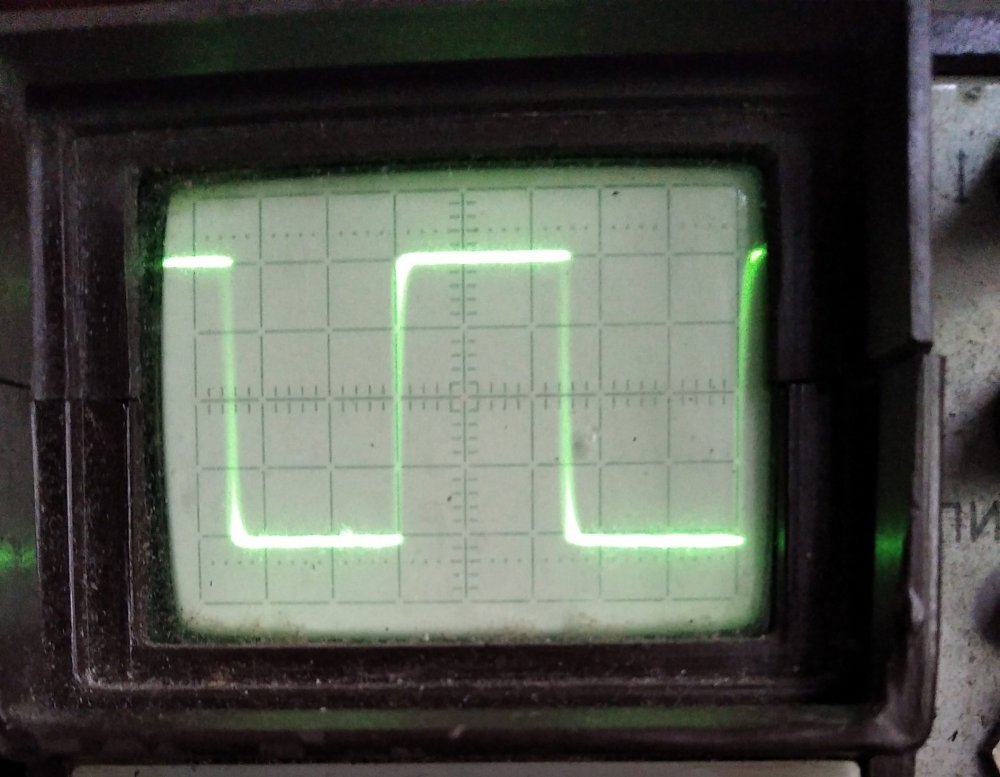

20 кГц.jpg

Posted

Вообще сейчас смотрю на само преобразование при воспроизведении и вижу систему компрессор-экспандер.
Головка( компрессор) дает частото-зависимое усиление , а корректор ( экспандер) обратное преобразование. Это видимо и позволяет услышать сам малый сигнал с дорожки.

А ведь есть и емкостные головки , для которых коррекция почти не нужна , тогда для них можно было бы записывать спецпластинки с компрессией и воспроизводить через обычный корректор ( экспандер) , это позволило бы снизить шумы всего тракта. !

Posted
31 минуту назад, Сергей А сказал:

Головка( компрессор) дает частото-зависимое усиление ,

Частотно-зависимое усиление дает не головка , а частотная  коррекция записи при нарезке лакового диска  . Головка как раз имеет более-менее ровную АЧХ .

Posted
47 минут назад, Сергей А сказал:

можно было бы записывать спецпластинки с компрессией и воспроизводить через обычный корректор ( экспандер) , это позволило бы снизить шумы всего тракта. !

Пластинки с компандерной записью выпускались серийно в начале 80-х  . СХ-компандер . На пластинке было обозначение CX .   У меня была одна такая пластиночка - досталась при обмене пластинками в середине 80-х  ....Потом выменял её дальше по цепочке  - слушать её (  не имея декодера CX ) мне не нравилось...

Posted

Ну конечно , если запись уже с коррекцией то удваивать ее бессмысленно.
Почему-то считал так. Ну это не отменяет принципа компрессор-экспандер .

Там в СХ наверное еще амплитудно зависимую компрессию использовали. Как в системе DBX. Сжимали динамический диапазон.


Системы с DBX очень чувствительны к уровню сигнала при воспроизведении и видимо нуждаются в калибровке и при записи и при воспроизведении при смене носителя.

Posted
21 минуту назад, Сергей А сказал:

Там в СХ наверное еще амплитудно зависимую компрессию использовали. Как в системе DBX. Сжимали динамический диапазон.

Я не видел схему СX , но пластинка была записана жестковато ( а альбом-то был Гранд Фанк  1971 года , хотя  пластинка уже была переизданием 80-х годов  ) . Звук на ВЧ был неприятным , и  в 80-х годах корректоры с декодером CX даже в моем портовом городе купить было маловероятно . Да и таких пластинок мне больше не попадалось , думаю - их не так много и выпускали ....

Posted
20 минут назад, Сергей А сказал:

Ну конечно , если запись уже с коррекцией

Запись всех пластинок после 40-х годов всегда делалась с коррекцией ( хоть и по разным стандартам , но с коррекцией )  - при нарезке уменьшали амплитуду НЧ-сигналов  , чтобы сохранить устойчивость картриджа в канавке  при воспроизведении НЧ , и чтобы повысить плотность записи на пластинке . В конечном итоге это ( хотя и не только коррекция ) - позволило выпускать пластинки на 33-й скорости ( Long Play ) c сохранением качества звука .

  • Like (+1) 1
Posted
28 минут назад, Сергей А сказал:

Системы с DBX очень чувствительны к уровню сигнала при воспроизведении и видимо нуждаются в калибровке и при записи и при воспроизведении при смене носителя.

Применение ЛЮБЫХ компандеров всегда ограничивает пользователя - ему нужно покупать новое устройство для воспроизведения ( а передовые  новинки техники всегда продавались дороже ) , и много других неудобств ( несовпадение уровней сигнала у разных производителей , неточности калибровки , и пр ) . Многие люди  не хотели с этим заморачиваться - их и так вполне устраивало качество звука ...

Posted
11 минут назад, Сергей А сказал:

Студиям это не мешало , вполне было востребованное оборудование для профессионалов.

У студий ( как и у производителей техники ) - стояли другие задачи . Да и новинки технологий им надо было испытывать и внедрять . Целая индустрия кормилась с этого , и терять доходы они не стремились ... Вы вспомните - сколько людей никогда не пользовались компандерами в своих магнитофонах ( а лицензионные отчисления за применение этих компандеров  производители магнитофонов переводили компаниям Долби , Телефункен и другим ) ... И помимо этого - выпускались внешние шумоподавители ( в том числе и для пластинок ) - которые не требовали предварительной компрессии сигнала ( они не были компандерами ) и их можно было подключать только при воспроизведении фонограммы  . Фонограмма не требовала изменений ... Такие подавители выпускали англичане , голланды , японцы ....

Posted

Копался в эквалайзере техникс , с красивым таким экраном водопадом , и наткнулся на платку DNL , убираешь ее и шум по всем частотам прет , да ощутимый такой.
Оказался простенький АЦП и звуковой процессор , но смотрелось  красиво.
Так и отдал его в неизвестность.

вот такой

https://drive2-ru.turbopages.org/turbo/drive2.ru/s/c/518542603994530061/

  • Like (+1) 1
Posted
6 минут назад, Сергей А сказал:

Копался в эквалайзере техникс , с красивым таким экраном водопадом , и наткнулся на платку DNL , убираешь ее и шум по всем частотам прет , да ощутимый такой.

В 80-х годах много записывал на магнитофоны ( в том числе и с магнитофона-на-магнитофон ) , и поэтому вопрос понижения шумов был очень актуален . Пользовался и устройством по схеме Филипс ( DNL ) и разными другими подавителями динамического типа ( которые собирал сам ) . Они были в отдельном корпусе - чтобы можно было подключить к любому аппарату . Один из таких сохранился у меня до сих пор ( и до сих пор исправен ) .

Posted

Ничего не потеряли , поработал у меня с телевизором и пару раз анализатором спектра в до Спектралабовскую эпоху.
дБ 20 он мог отразить на экране.  Да, еще в него вставил усилок на паре тда каких-то полевых.

  • Smile 1
Posted
23 минуты назад, Сергей А сказал:





23 минуты назад, Сергей А сказал:

Ничего не потеряли , поработал у меня с телевизором и пару раз анализатором спектра в до Спектралабовскую эпоху.
дБ 20 он мог отразить на экране.  Да, еще в него вставил усилок на паре тда каких-то полевых.

У меня есть 10-полосный TEAC с анализатором ( конечно , там индикаторное табло  гораздо по-проще , чем у Техникса ) . Но и им практически никогда не пользуюсь - в молодости наигрался в эквалайзеры ....
