Вопрос по трансформатору

Mik

By Mik
in Help for beginners

 Share

Recommended Posts

Mik Proficient

Mik

Posted
Posted

Всех приветствую,

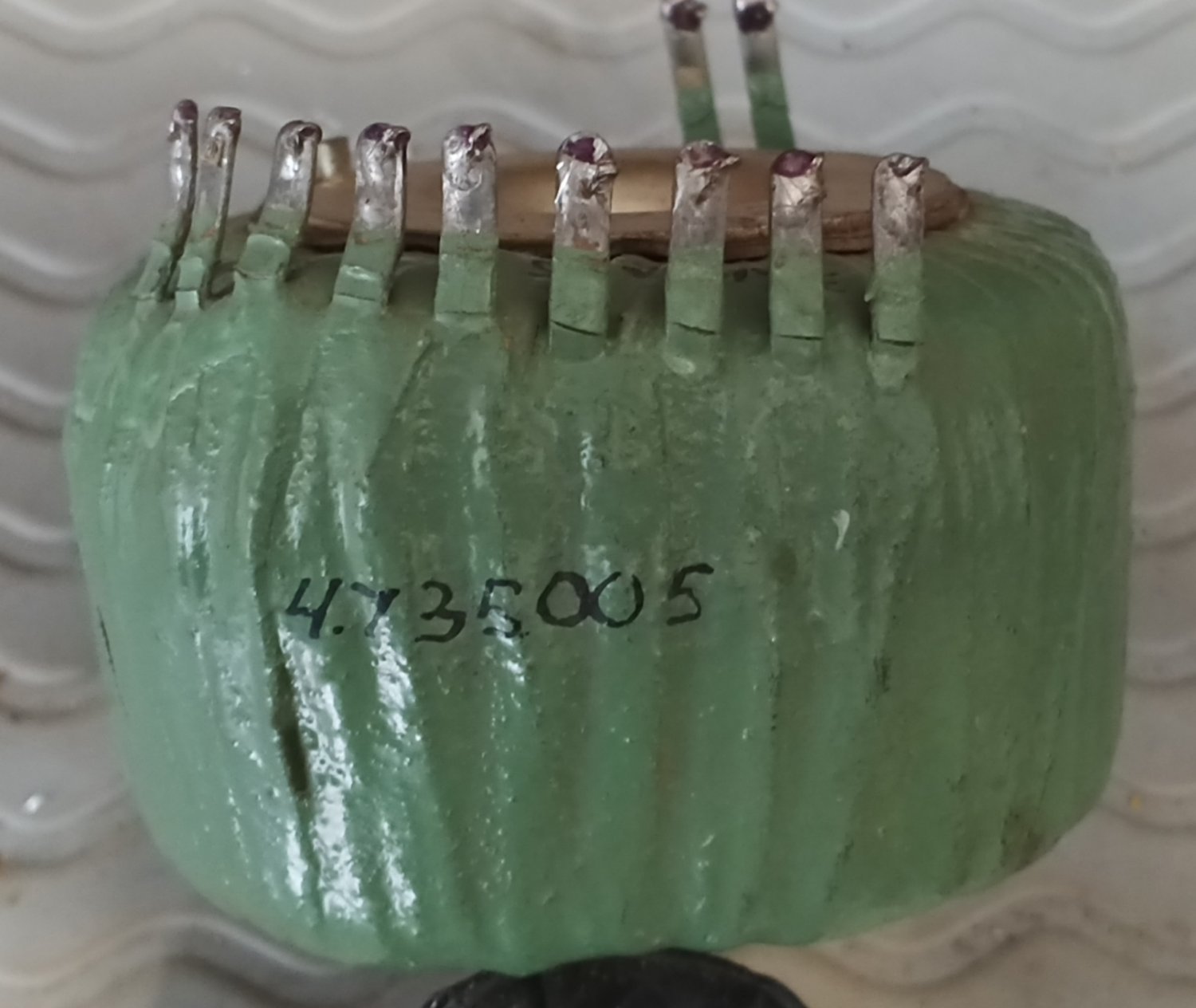

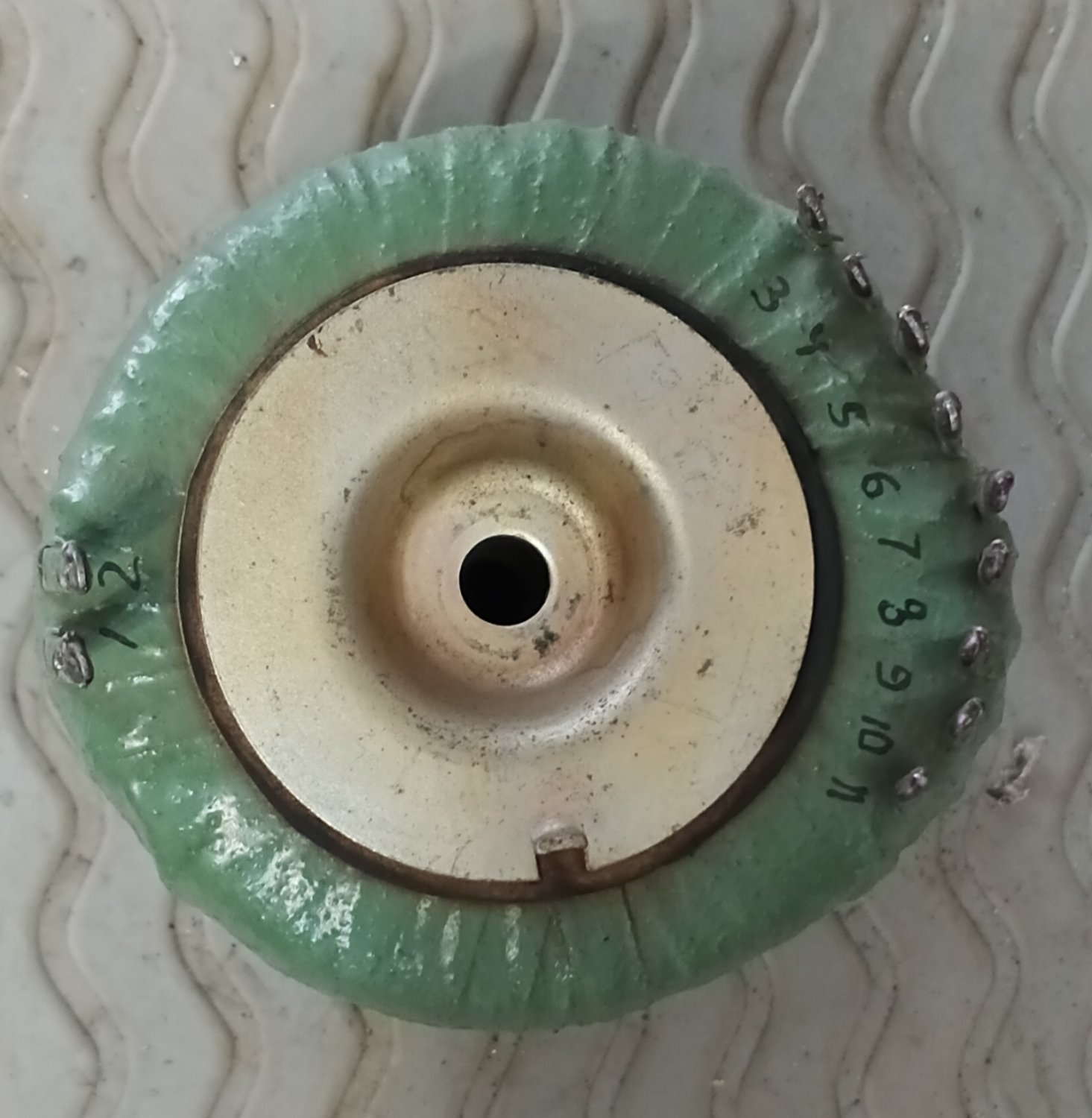

нарисовалась пара таких трансов,

с какими лампами в 2х такте можно использовать на выход?

и как подключить?  Спасибо за советы.




ВКН Local

ВКН

Posted
Posted

Можно попробовать сделать цирклотрон. Отводы 4 и 10 к катодам. Отводы 6 и 8 на акустику 8 ом. Индукцию в этих 900 витках сами посчитайте. И сделайте выводы.

Mik Proficient

Mik

Posted
  • Author
Posted
1 час назад, Юрий_Б сказал:

6П36С.

можно на схеме - как будет выглядеть,спасибо.

Юрий_Б Local

Юрий_Б

Posted
Posted
3 часа назад, Mik сказал:

можно на схеме - как будет выглядеть,спасибо.

Я не собирал на 36, слушал у товарища давно, но он умер год назад.

ТимВал Local

ТимВал

Posted
Posted
6 часов назад, Mik сказал:

в 2х такте можно использовать на выход?

Никак не можно.  Нет двух изолированных одинаковых высоковольтных обмоток для первички.

Это согласующий транс для радиотрансляционной сети видимо.  Больше его никуда и не применить.

BAA Master

BAA

Posted
Posted
8 minutes ago, Stan Marsh said:

Ну, вдруг уж очень хочется? Цирк на 6П14П, например. Но да, это если уж ооочень хочется.

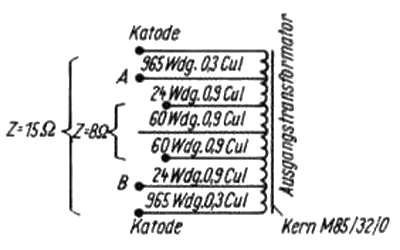

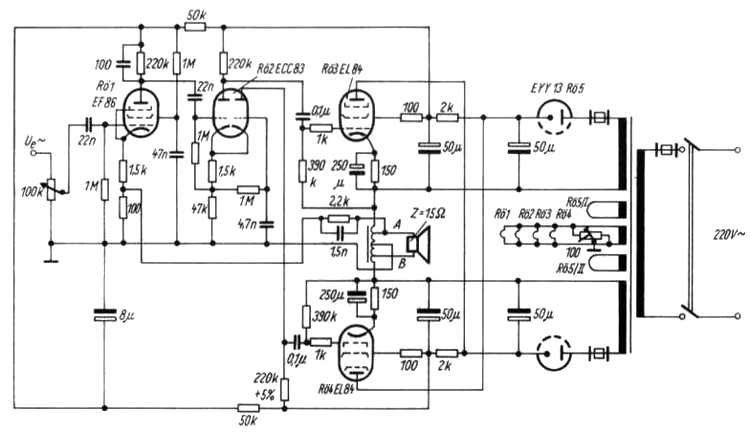

Где-то была схема из бывшего ГДР именно на 6п14п - более найти не могу:sad:

ВКН Local

ВКН

Posted
Posted

Вторичка проводом 0,8мм. Это по-хорошему на ток 0,8а мах.

При использовании 8омной акустики приведенное к первичке будет около 1к.  Какие лампы подходят?

То, что я предложил требует осознания! И я сомневаюсь, что идея будет доведена до реализации только из-за наличия такого выходного трансформатора/ов.

Просто я уже когда-то размышлял над применением ТВТ-43.....   Ваша очередь. Я - пас.

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Я обычно найденное в тумбочке, но сходу не нашедшее применение дарю друзьям, пусть они мучаются.



  • Like (+1) 1
  • Рассмешил (0) 2
Васянин Сергей Local

Васянин Сергей

Posted
Posted
2 часа назад, ТимВал сказал:

Никак не можно.  Нет двух изолированных одинаковых высоковольтных обмоток для первички.

Это согласующий транс для радиотрансляционной сети видимо.  Больше его никуда и не применить.

Это выходной транс от Г3-56/1, выход на 6п36с srpp.

  • Like (+1) 1
  • Smile 1
grat Collaborator

grat

Posted
Posted
22 минуты назад, Stan Marsh сказал:

Я обычно найденное в тумбочке, но сходу не нашедшее применение дарю друзьям, пусть они мучаются.



Да не оскудеет рука дающего, да не сломается мозг принимающего :)



А под крепежной шайбой есть свободное окно для намотки вторички?

  • Smile 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
1 час назад, Васянин Сергей сказал:

Это выходной транс от Г3-56/1, выход на 6п36с srpp.

Вроде там не SRPP. Впрочем, можно и в SRPP, и в прочие каскады с последовательным управлением (SRCFPP, повторитель Уайта), да и в двухтактный с параллельным выходом, тот, который буржуи обзывают РРР.





CHEL_EV Proficient

CHEL_EV

Posted
Posted

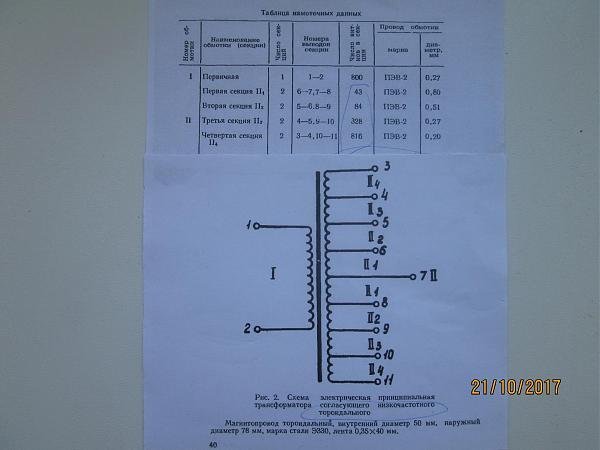

Не могу разглядеть точно сколько витков имеют обмотки. Как то всё смазанно. В инете не смог найти по нему инфу.

Делал резче, не помогает.

CHEL_EV Proficient

CHEL_EV

Posted
Posted

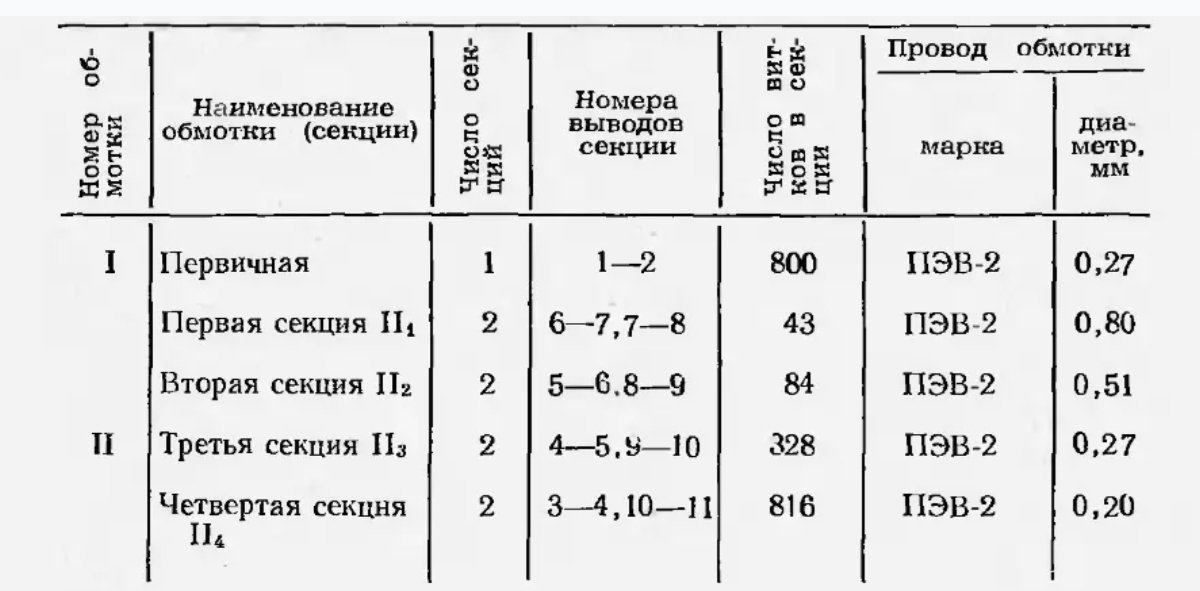

Первичка 1271х2=2542

Вторичка аж 800 витков

Ктр 3.18

Даже для српп мало будет, альфа маловата, низа не жди

Наверное ему будет самое место в ПП усилителе для наушников, ом на 600..

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Включать как автотрансформатор. Плясать от 6-7-8, она самая толстая с минимальным сопротивлением, вероятно. Но да, как-то найти нормальное применение не особо получается.





CHEL_EV Proficient

CHEL_EV

Posted
Posted
3 минуты назад, Stan Marsh сказал:

Включать как автотрансформатор. Но да, как-то найти нормальное применение не особо получается.

Где то в книжках встречал такую схему. На 6П14П.

На самом деле всё портит вторичная обмотка на 800 витков.

Правильно было выше подмечено, а можно ли ему доматать ещё витки? Есть ли место?

Если есть, ну тогда можно пушпульчик мини любой запаять

CHEL_EV Proficient

CHEL_EV

Posted
Posted
11 часов назад, Васянин Сергей сказал:

Это первичка.

Эт я понимаю. Там даже это написано. Но в данном случае брюки превращаются в шорты

В контексте применения этого трансформатора в пушпульной схеме, первичка становится вторичкой.

Интересно, топикстартер хочет купить обсуждаемые трансформаторы, или они есть в наличии? Интересно было бы посмотреть есть ли там место для дополнительных обмоток
