Цвет уже подобран и виден по готовым блокам -- чёрный со светлыми окантовками. Меж тем делаю корпус для высоковольтного узла. СОздание этого корпуса обернулось нетривиальным объемом работы в виду того, что подходящего унифицированного корпуса не нашлось и пришлось применять подход Виктора Франкенштейна -- брать части того что есть и шить-кроить))) Цельной плиты стеклотекстолита для шасси тоже не нашлось -- пришлось делать составную из двух кусков. В передней панели сделано окно с сеткой через которое можно наблюдать за газотронами ВВ выпрямителя. Задняя панель, верхняя и нижнике крышки, боковые фальш-панели ещё не готовы. В итоге получается то, что можно увидеть на фото.
Сейчас отбросим и забудем на время это. Я говорю о землях устройства (УМЗЧ или ФК). На блок- схемке я их показал. Почему так, потому что г-н Густав Кирхгоф так придумал, чтоб узлы схемы находились в состоянии эл. равновесия.

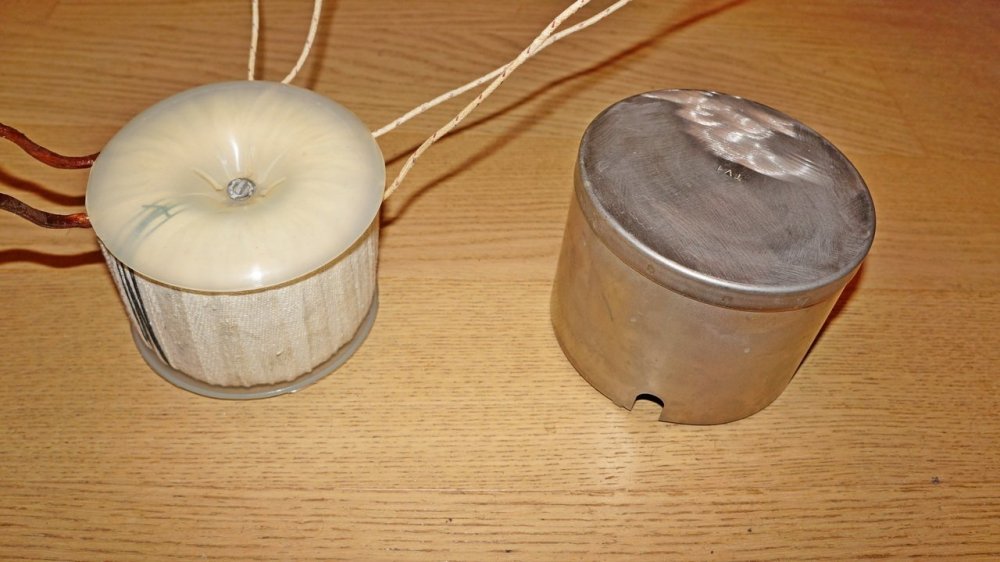

Ну вот думаю, тему отделил, теперь про торы своя, каждый сможет высказать все плюсы и минусы, всем только польза будет.
Заранее всем спасибо, так же уже написавшим выше.
Схема всех соединений должна напоминать форму "дерева" как в УМЗЧ так и в ФК. Это гарантия отсутствия появления блуждающих токов и фона их вызывающего. Именно так я монтирую свою аппаратуру.
Конкретно говорил только за криво намотанные у лениво. А так там тараканов хоть отбавляй, мотать по кругу нельзя, мотать на участке нельзя. Как РТ совсем трэш.
У меня он там и стоит, просто схема из старого портала (скидывал на комп все что заинтересовало когда еще старый работал. 2,5 Гб информации) и то, что он не там не обратил внимание. Монтаж делал практически не глядя в схему, наизусть известная классика. Обычно не ставлю, а в данном случае поставил из-за удобства монтажа. Вреда от него не будет.
Крутил-вертел R3,R4 (ставил подстроечные) пытаясь подобрать режим с максимально красивым спектром. Вторую,четвертую гармонику можно значительно убрать, но вот 3я стоит колом и практически не реагирует.
