Recommended Posts

Posted



18 минут назад, volli сказал:

Да вроде бы как одну... .

Тогда ус. 22-24 не хватает. Тему перечитай.:smile-50:

Для одной 6н7с и 6ж4 уже взяли.

  • Replies 1.1k
  • Created
  • Last Reply

Top Posters In This Topic

Posted
1 час назад, volli сказал:

Да вроде бы как одну... .

Забыл добавить - в пентоде. Я хочу применить её для раскачки ГУ-50 по схеме МАИ.

Питание 400в, Ra 9,1 кОм, вторая сетка 150в.

Posted
29 минут назад, volli сказал:

в пентоде. Я хочу применить её для раскачки ГУ-50

Скажите, а правда, что Моня выиграл в лотерею миллион? Правда, только не Моня, а Соня, не в лотерею, а в карты, не миллион, а сто рублей и не выиграл, а проиграла.

Posted
3 часа назад, Ollleg сказал:

Рассчитал по графику 6н8с

Дико извиняюсь но из моего маленького общения с этой лампой ей ток меньше 8-9ма противопоказан

и если  мы ограничены 360в питания то

Еа=360в

Rа=24ком

Uа=150в

Rк=360 ом

Uс=-3,2в

Iа=8,8ма

Коэффициент гармоник в этом режиме будет в 2,5 -3 раза меньше .

Posted
35 минут назад, nepalimso сказал:

Дико извиняюсь но из моего маленького общения с этой лампой ей ток меньше 8-9ма противопоказан

и если  мы ограничены 360в питания то

Еа=360в

Rа=24ком

Uа=150в

Rк=360 ом

Uс=-3,2в

Iа=8,8ма

Коэффициент гармоник в этом режиме будет в 2,5 -3 раза меньше .

За ток у нас отвечает 6п6с, а тут по входу нам напряжения нужно побольше по амплитуде.:smile-09:

35 минут назад, nepalimso сказал:

Коэффициент гармоник в этом режиме будет в 2,5 -3 раза меньше .

Чем где? чем тут:


Реально меньше?

Можно с подтверждением?



35 минут назад, nepalimso сказал:

Дико извиняюсь но из моего маленького общения с этой лампой ей ток меньше 8-9ма противопоказан

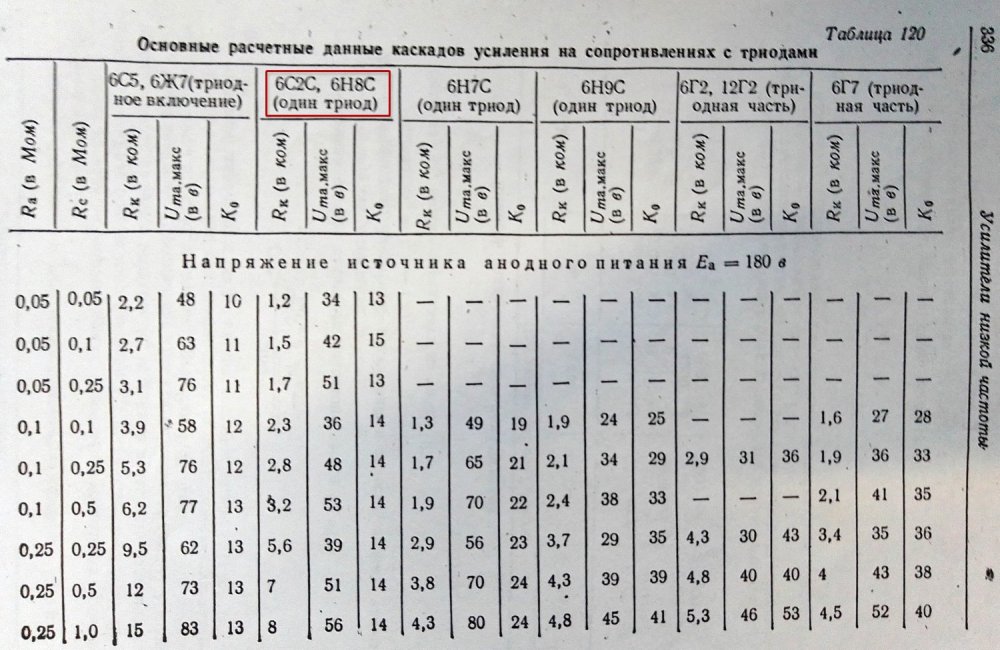

Как же в 50-60х они в рекомендуемых режимах работали фактически "без тока" ?

...Откуда противопоказания тогда о 4.5 ма?

Что то не так в этом мире сегодня.....




Posted

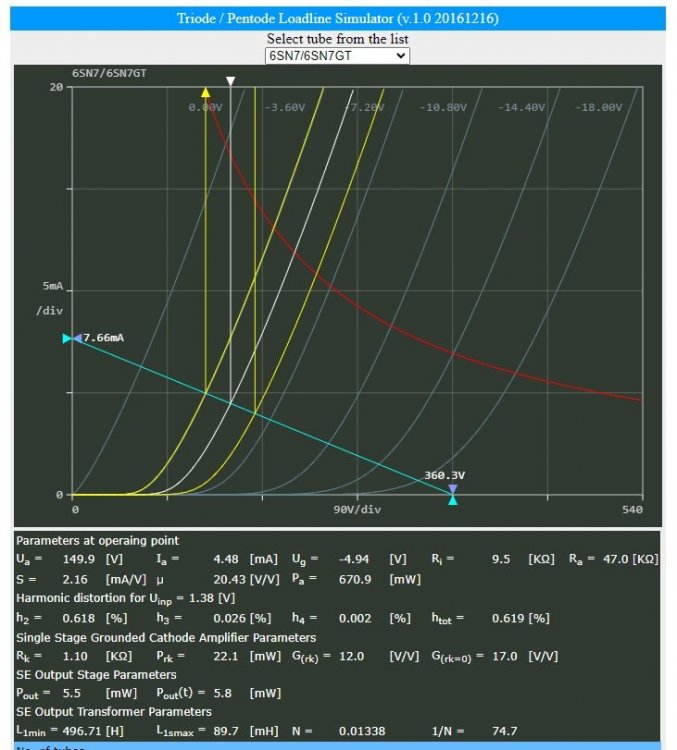

Могу вот так




И 24к


 в первом случае 47к  при входном  1в рмс  0,619%

в вторам  24к  при входном  1в рмс 0,172%

тоже графическое построение

 а в реалии простеньким спектроанализатором встроенным в осцилограф

смотрел и всегда токовый режим выигрывал.

Posted

И еще в пдф на лампу номинальный режим 250в на аноде 9ма  -9 в на сетке

так поставьте её в этот режим  вообще отлично.

Posted

Если я правильно понимаю - 6н8с рассматривается для варианта двухкаскадного драйвера с 6п6с во втором каскаде со смещением не более 15 Вольт. Из итого, наверное, и стоит исходить.

Posted
24 минуты назад, nepalimso сказал:

Могу вот так




И 24к


 в первом случае 47к  при входном  1в рмс  0,619%

в вторам  24к  при входном  1в рмс 0,172%

тоже графическое построение

 а в реалии простеньким спектроанализатором встроенным в осцилограф

смотрел и всегда токовый режим выигрывал.

А можно тоже самое прогнать с учётом сопротивления утечки след. каскада в 220-240 к?

Было бы интересно взглянуть.

И ещё вопрос, мы делаем генератор тока, или напряжение по амплитуде тоже малость качнём?

Есть разница размаха в 50в и 89?



В остальном верно видимо, забить программно, оно не руками чертить....

Posted

Мне конечно 6н8с с размахом амплитуды 82 (по моему графику) и 89 програмно больше нравится в сочетании с 6п6с....

Могу и ошибаться.


Posted
7 минут назад, Ollleg сказал:

А можно тоже самое прогнать с учётом сопротивления утечки след. каскада в 220-240 к

А что это капитально что то изменит



8 минут назад, Ollleg сказал:

Есть разница в 50в и 89

Токое напряжение будет после 6п6 я так понимаю

И я смотрел спектроанализатором в полном усе по каскадно добиваясь наименьшего к.г. на выходе

и всё равно более токовый режим выигрывает

  • Like (+1) 1
Posted



Не "забросил", иногда приходится и на работу ходить, между прочим!

Рассмотрим вопрос в " обратную сторону". Пусть мы берём даже не ел34, а гу50 со смещением 50 вольт. Тогда на вход 2 го каскада на 6п6с мы максимум можем подать 50/6,5  = примерно 7,8 в амплитудного(из чего попутно следует, что для 6п6с взять смещение даже и не 12,5 в, а и 10 - будет ОК) . Каковые нам нужно получить от 6н8с... На мой поверхностный взгляд, при такой амплитуде искажения 6н8с будут "весьма невелики". Практически в любом режиме... В случае ел34 все эти значения уменьшаем ещё в 1,5 раза примерно.

Соответственно, смещение на 6н8с можно/нужно взять порядка 2,5...3...3,5 в (что даст примерно 5-кратный запас по перегрузке данного каскада).

  • Like (+1) 2
Posted
24 минуты назад, nepalimso сказал:

Токое напряжение будет после 6п6 я так понимаю

Нет. Это амплитуда раскачки 6н8с в твоём варианте (Umа 50-----0----50) и в моём (82

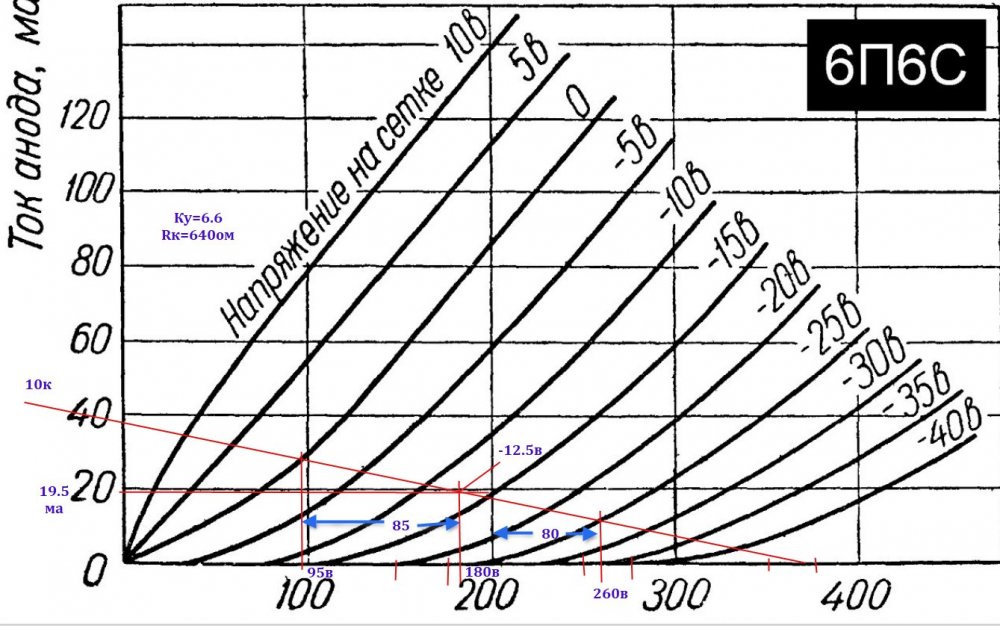

(программно 89) -----0----82) , а у 6п6с своя амплитуда ( 85-----0-----80)

смотри график : ( не зря первый предвыходной каскад считается усилитель напряжения, а не тока.... в отличие от оконечного)

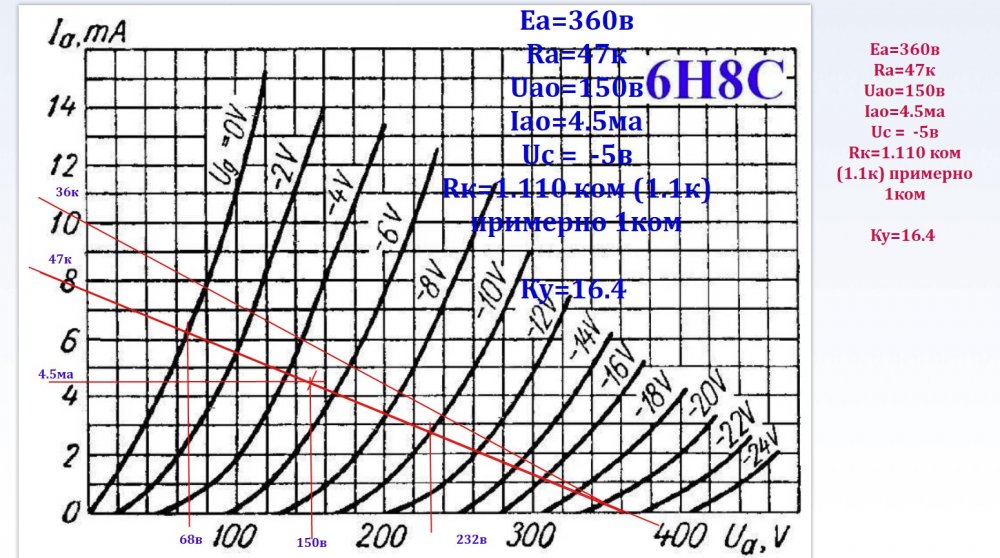

6н8с

150-68= 82в - амплитуда положительной полуволны.

232-150=82в - амплитуда отрицательной полуволны





176248878_6847.thumb.jpg.3dedbe4ba0c92e0aef95f13edcdc45ae.jpg1605185976_6610.thumb.jpg.74034d7744a58cd6b9d798f1d04713df.jpg

Posted



40 минут назад, Xрюн222 сказал:

Соответственно, смещение на 6н8с можно/нужно взять порядка 2,5...3...3,5 в (что даст примерно 5-кратный запас по перегрузке данного каскада).

Тогда нам больше подходит расчёт nepalimso,

а 6п6с можно пересчитать на -10в.

Так?



Posted
21 минуту назад, Ollleg сказал:

Это амплитуда раскачки 6н8с

после 6н8 стоит 6п6 смещение примерно -12,5в больше чем + -12,5в на аноде 6н8 не будет одну волну будет срезать  зачем рассматривать +-50в которых не когда не будет а тем более 80в

при подаче на вход 800мв к.у. примерно 15  на аноде 12в это 17в амплитудного уже второй каскад срежет одну волну  а при реальном входном напряжении 200-500мв первый каскад имеет при токе 9ма коэффициент гармоник меньше чем при 4,5ма и это абсолютно точно.

Posted
1 час назад, Xрюн222 сказал:

Тогда на вход 2 го каскада на 6п6с мы максимум можем подать 50/6,5  = примерно 7,8

Всё правильно  если уж рассматривать межкаскадный тр то можно и больше но наверно не в этой теме



Posted
56 минут назад, nepalimso сказал:

после 6н8 стоит 6п6 смещение примерно -12,5в больше чем + -12,5в на аноде 6н8 не будет одну волну будет срезать  зачем рассматривать +-50в которых не когда не будет а тем более 80в

Это вообще не при чём всё!

Мы видим одно и то же, но трактуем по разному.

Считать нужно коэффициент усиления, а не сколько максимум вольт можно подать на 6п6с......Я ещё рассмотрел соотношение увеличения волны в вольтах . соотношение! А не максимум. Это разные вещи.

1 час назад, nepalimso сказал:

при подаче на вход 800мв к.у. примерно 15  на аноде 12в это 17в амплитудного уже второй каскад срежет одну волну  а при реальном входном напряжении 200-500мв первый каскад имеет при токе 9ма коэффициент гармоник меньше чем при 4,5ма и это абсолютно точно.

Опять не о том. Уже при 500мв входного эл34 будет перегружена.

0.5х15х6 =45вольт! А нам всего 30 нужно для раскачки эл34. Не то считаете.

Posted
16 минут назад, Ollleg сказал:

Мы видим одно и то же, но трактуем по разному

Вполне возможно

Но мне кажется что надо рассматривать отдельно 6н8 6п6 ел34 и  для каждой лампы выставлять оптимальный режим работы для тех напряжений на которых будет  работать  каждая лампа т.е.

30/6/15/1,41=236мв рмс по сути это максимум что можно подавать на данный усь.





Posted

В вообще  к 6п6 прямо проситься   межкаскадный транс.

при входном 3,6в К.Г. около 0,4%

с резистором в аноде  полный швах.

Posted
9 часов назад, nepalimso сказал:

В вообще  к 6п6 прямо проситься   межкаскадный транс.

при входном 3,6в К.Г. около 0,4%

с резистором в аноде  полный швах.

Да, резистор утюгом будет...

Если в катоде 6н8с не ставить конденсатор, усиление упадёт, но всё "плохо" будет, а с ним вообще такое усиление (пусть и 350мв номинального) не нужно, разве что действительно для ГУ....

6ж4 более вписывается по усилению, нужно ещё варианты перебрать...
