Однотактный бестрансформаторный германиевый

Katharina Richter
 Share

Recommended Posts

Katharina Richter Proficient

Katharina Richter

Posted
Posted

Представляю прототип бестрансформаторного германиевого однотакта. Для начала, думаю получилось очень неплохо. Готова к доработкам. Чтобы сделать? Дифкаскад, развязать входную и выходную часть? Выслушаю мнения. (сейчас связи каскадов непосредственные, благородаря чему, помимо местной токовой оос во входном каскаде, унч охвачен параллельной оос по току R 15ком, из-за чего и режим устойчивый)

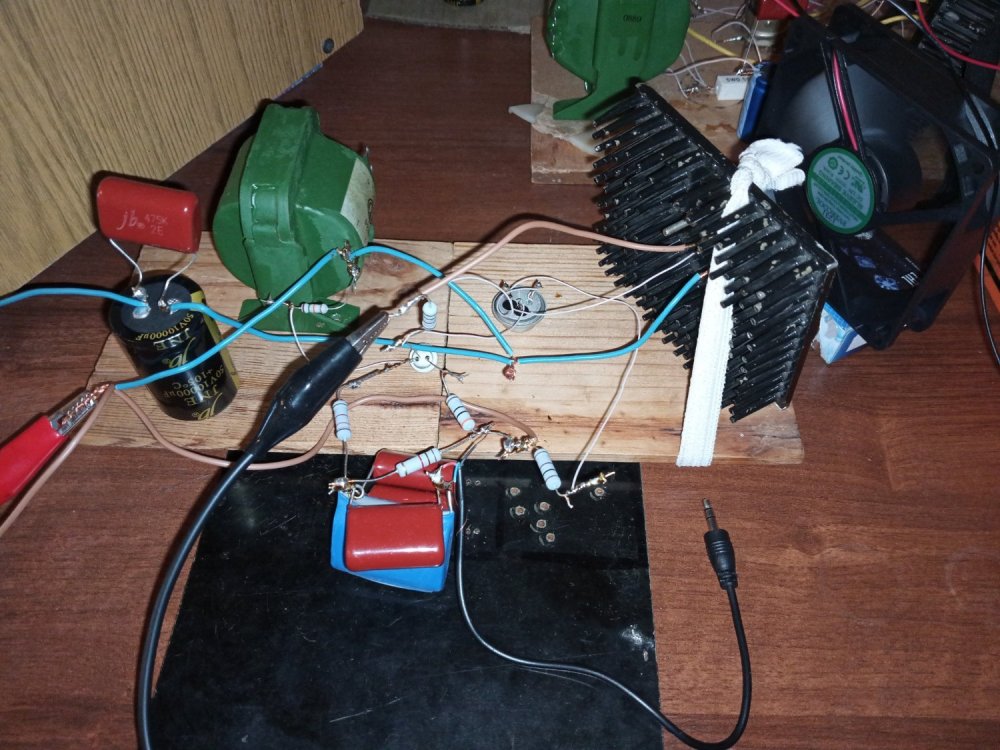

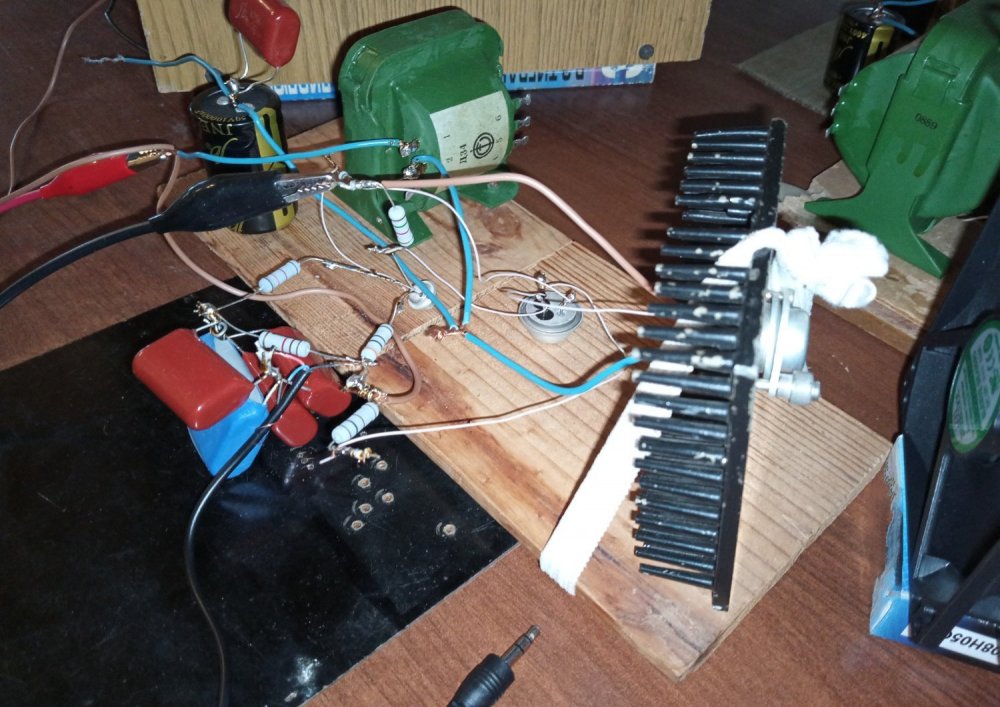

Из-за активного охлаждения вентилятором и хорошего радиатора - выходной транзистор нагревается только до 45 градусов! Проблема перегрева решена легко.

IMG_20250906_183013_829_063717 (1) (2).jpg

IMG_20250906_183005_177_063757 (2).jpg

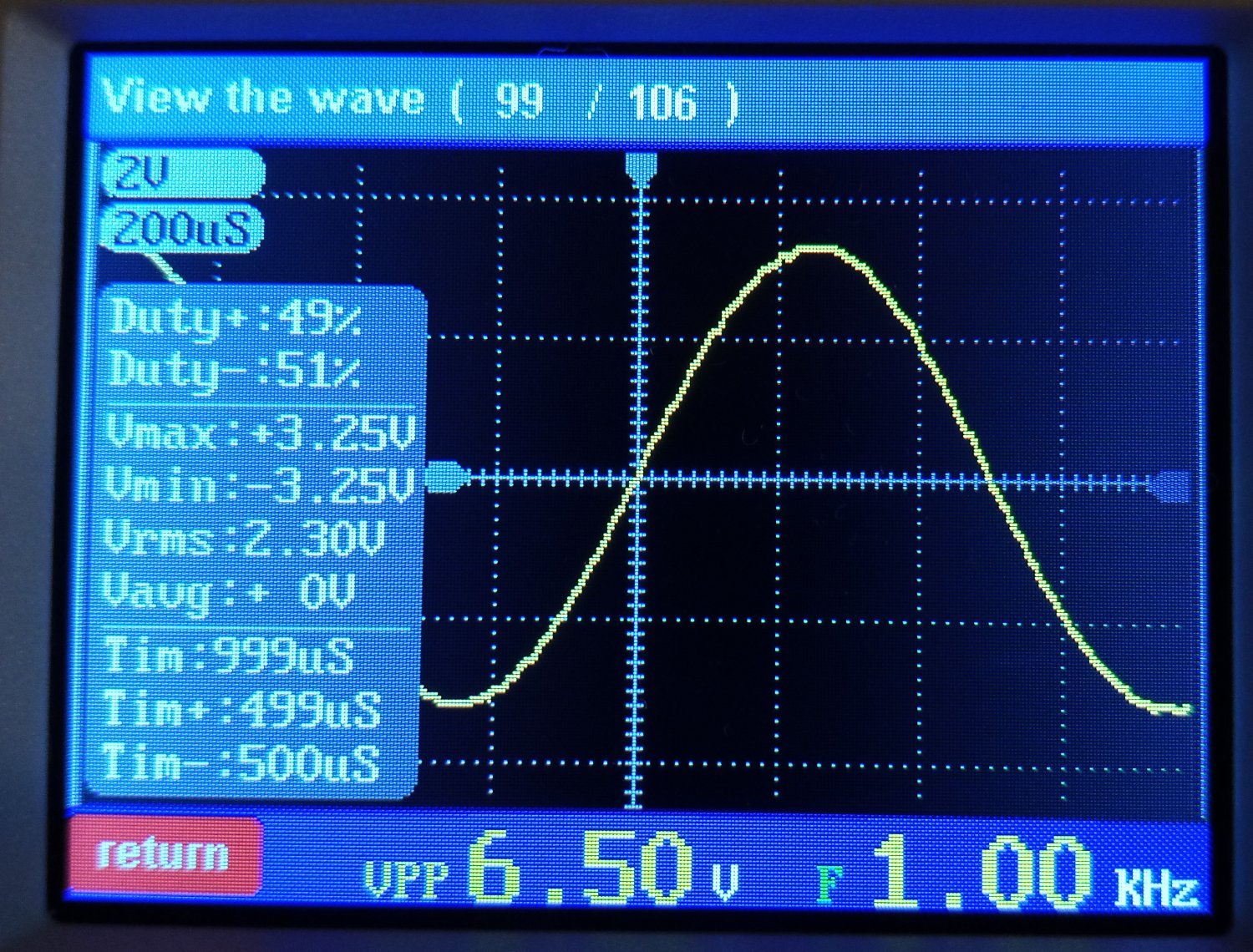

IMG_20250906_183246_032_063402 (1).jpg

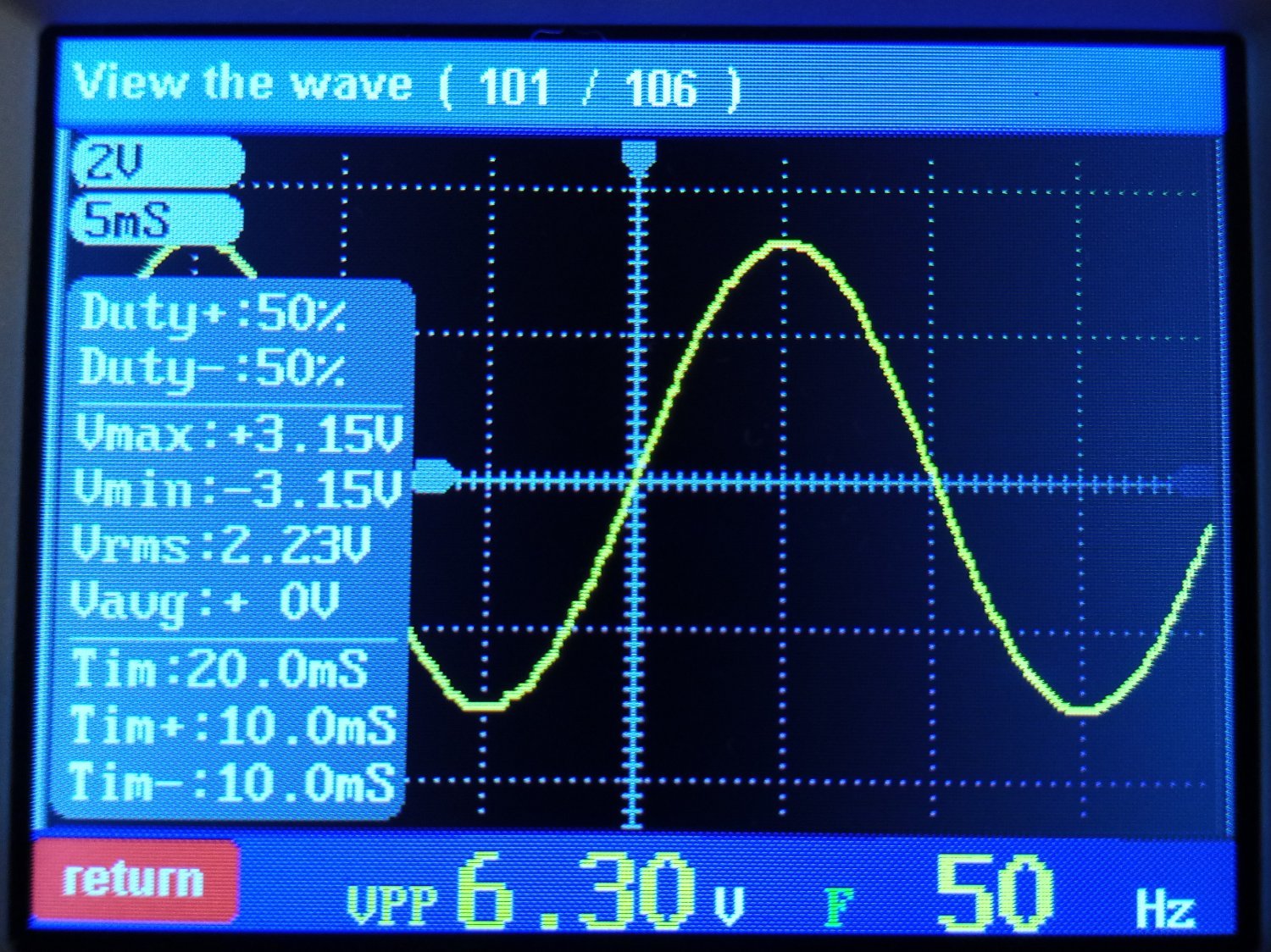

IMG_20250906_183220_650_063443 (1).jpg

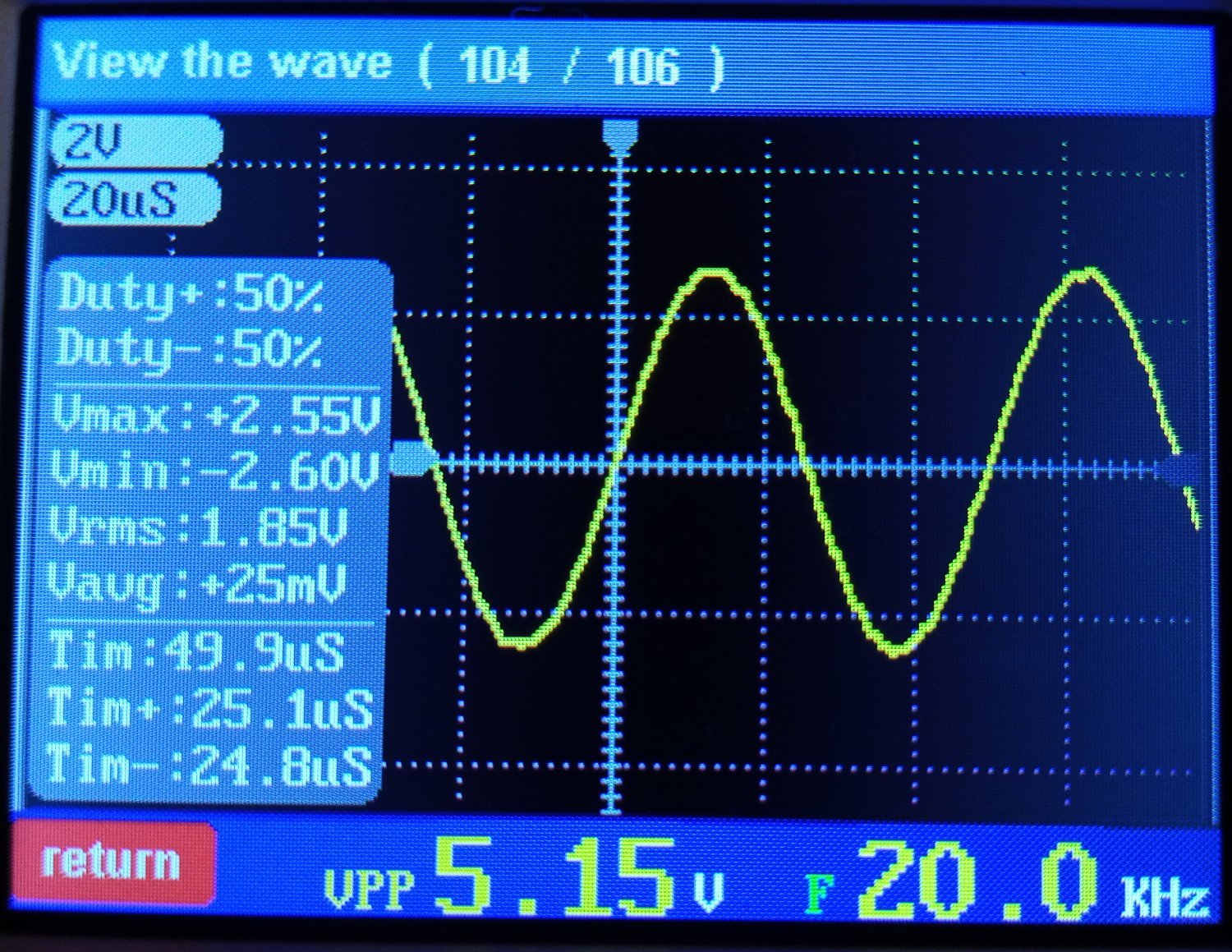

IMG_20250906_183205_245_063518 (1).jpg

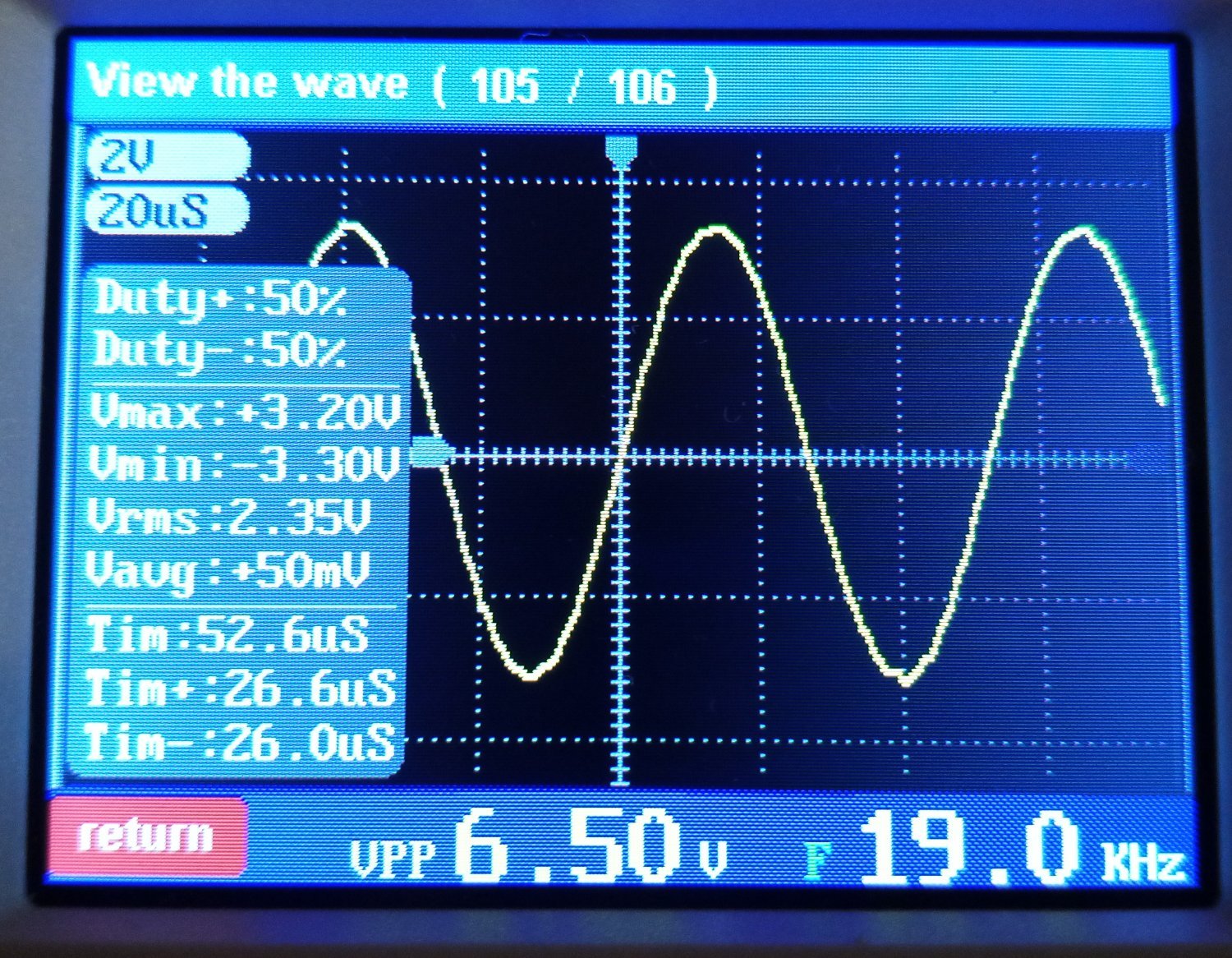

IMG_20250906_183159_602_063558 (1).jpg


  • Like (+1) 4
  • Replies 89
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Katharina Richter
Katharina Richter

Представляю прототип бестрансформаторного германиевого однотакта. Для начала, думаю получилось очень неплохо. Готова к доработкам. Чтобы сделать? Дифкаскад, развязать входную и выходную часть? Выслуша

Владимир Перепелкин
Владимир Перепелкин

Естественно хватает. Клип на фоне искажений создаваемых подобными усилителями уже как то не заметен.

Сергей Б
Сергей Б

Делал подобные много раз, и продолжаю делать, и на германии и на кремнии, на выходе пробовал резистор и дроссель, но однозначно лучше всего автотрансформатор с преключаемыми отводами, транзистор лучше

Posted Images

Сергей А Local

Сергей А

Posted
Posted

Был у меня как-то вентилятор в усилителе , маленький , с низкой скоростью и внутри корпуса, однако в полной тишине даже такой незначительный шум мешает музыке. Начинаешь шарики в обойме отслушивать. 😂

  • Like (+1) 2
sova Local

sova

Posted
Posted
6 часов назад, Katharina Richter сказал:

Представляю прототип бестрансформаторного германиевого однотакта.

А на фото виден зеленый трансформатор

RSD Veteran

RSD

Posted
Posted

Ну а тогда зачем вам первый каскад? Поставьте просто повторитель после источника и послушайте, может этого будет вполне достаточно.

Den101 Proficient

Den101

Posted
Posted

Вентилятор картину портит, конечно. Схема простая, но КПД низкий, по мне лучше собрать что-то из творений мистера Цихисели (на самом деле переработанный Лин, но неважно:smile-03:).

Кстати, как он по звучанию?

sova Local

sova

Posted
Posted
В 15.09.2025 в 08:28, Владимир Перепелкин сказал:

Естественно хватает. Клип на фоне искажений создаваемых подобными усилителями уже как то не заметен.

В цифрах озвучьте, кни,  например на мощности прслушки типичной в малой комнате 0.1 ватт-1 ватт максимум

sova Local

sova

Posted
Posted
23 минуты назад, Den101 сказал:

Вентилятор картину портит, конечно. Схема простая, но КПД низкий, по мне лучше собрать что-то из творений мистера Цихисели (на самом деле переработанный Лин, но неважно:smile-03:).

Кстати, как он по звучанию?

Лин это 2 такт в режиме аб . Здесь однотактный в режиме а.

Сергей Б Local

Сергей Б

Posted
Posted

Делал подобные много раз, и продолжаю делать, и на германии и на кремнии, на выходе пробовал резистор и дроссель, но однозначно лучше всего автотрансформатор с преключаемыми отводами, транзистор лучше согласуется с нагрузкой, а нагрузка может быть самая разная, и даже не в омах, а в жёсткости подвесов, то есть от широкополосника до закрытой компрессионной.

Насчёт искажений никого не слушайте, многие любят именно эти искажения, особенно если источник проигрыватель на 78 обротов, они очень дополняют друг друга. Старые записи на кассетах звучат интереснее на подобном усилителе.

Конечно, было бы интереснее увидеть готовую конструкцию, такие кадавры интерсны только школьникам в кружке.

У меня это открытая конструкция с медными радиаторами набранными  из пластин, смотрится очень необычно, сделаю очередной - выложу.

  • Like (+1) 4
Сергей Б Local

Сергей Б

Posted
Posted

Костя, я к транзисторам равнодушен, но иногда просто интерсно, однотактник на МП 42- П201 - П4, иногда ставлю как здесь в схеме, и что странно, даже П210 вполне себе играет, особенно когда диск старый, там полная полоса 20-20000 только гадит.

Владимир Перепелкин Veteran

Владимир Перепелкин

Posted
Posted
18 часов назад, sova сказал:

В цифрах озвучьте, кни,  например на мощности прслушки типичной в малой комнате 0.1 ватт-1 ватт максимум

На акустику с низкой чувствительностью 0,1 - 1 Вт это мало. Только искажения пиков громкости послушать. Если только такую акустику вместо наушников применять.

  • 3 weeks later...
Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted

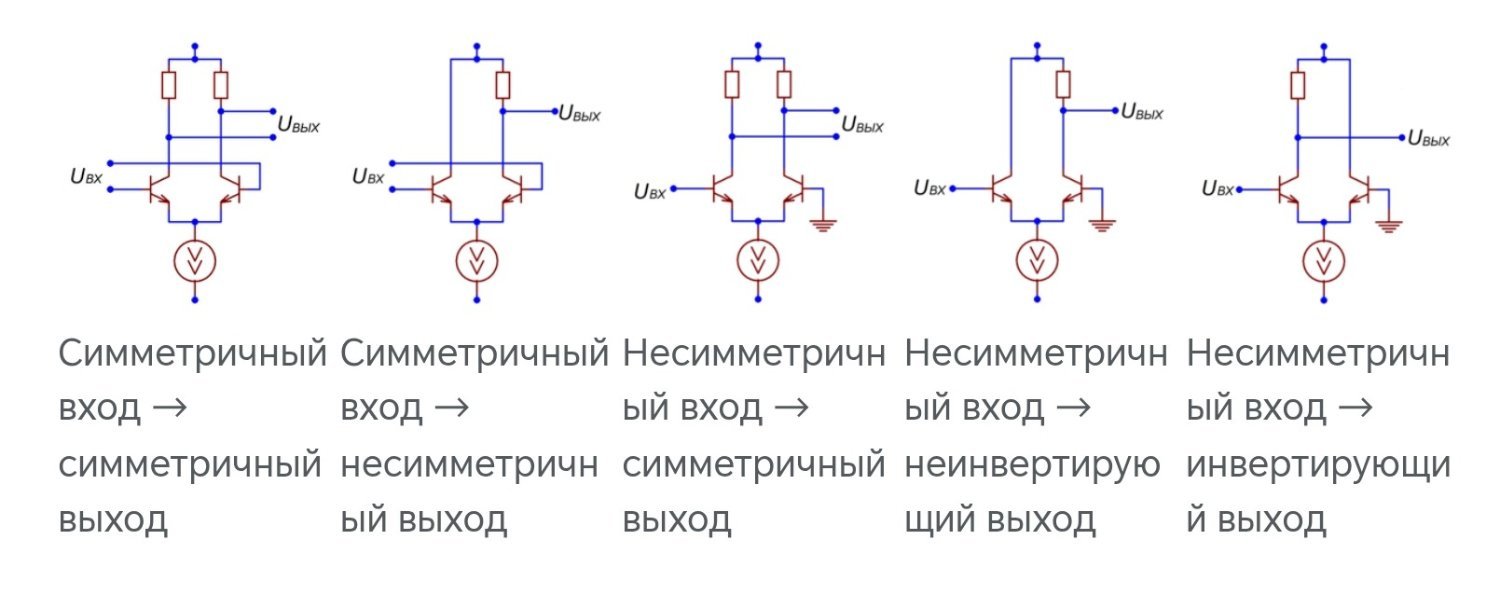

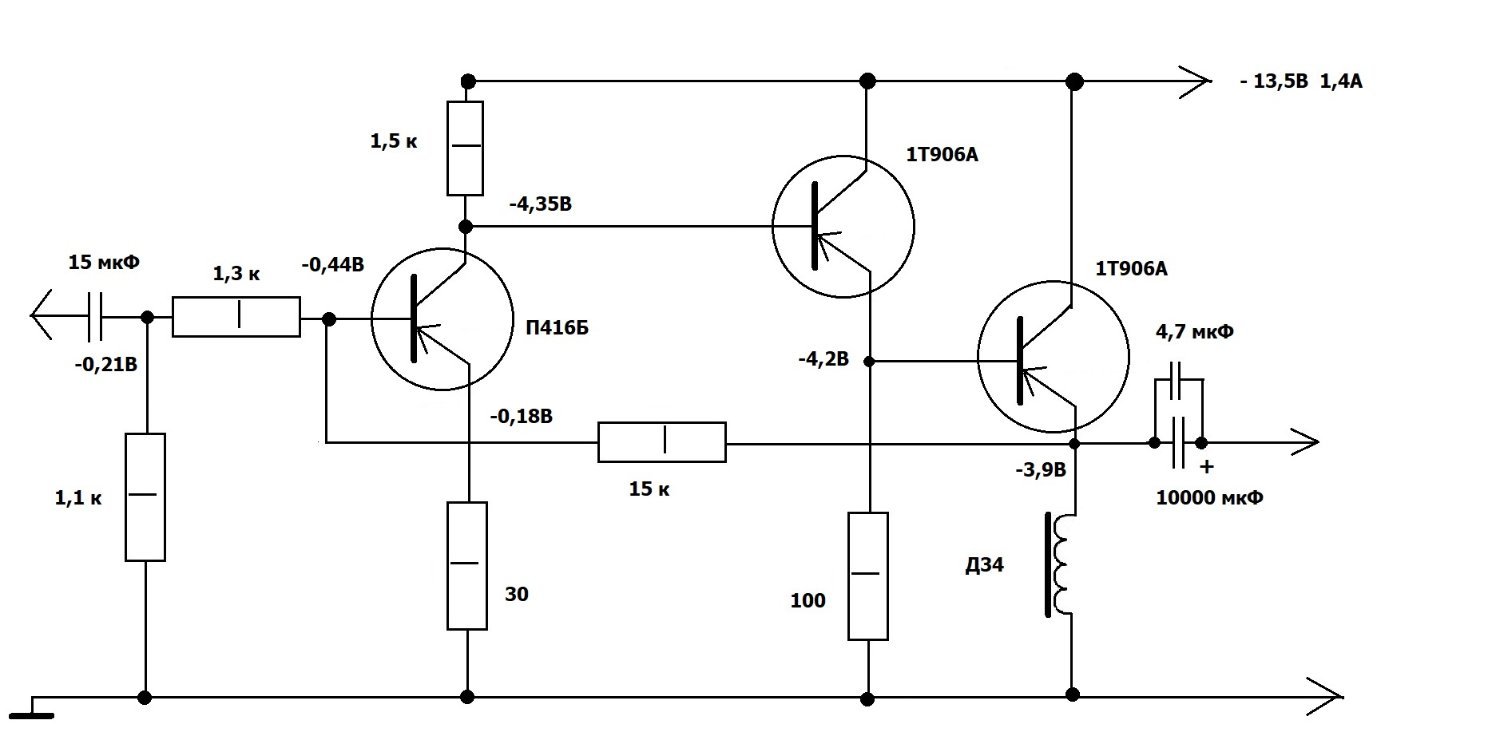

Как в моей схеме сделать дифференциальный каскад, по одной из этих схем?
