Recommended Posts

Posted
4 hours ago, Russ3000 said:

Вот формула передачи тепла абсолютно черным телом:

Rэ=σ*T4

Где σ 5,67* 10-8 Вт/(м24)

Дак оно так же облучается окружающей средой.

Поэтому,
T1^4-Tокр^4, это раз
если в германии Тмакс 85 то на радиаторе может 45-50.
это два
25=298 45=318  (318^4-298^4)*σ =134 Вт/м кв =>

10,1 Вт

Как-то так.

Posted

Я думаю в данном случае само анодирование -это глубина черного для радиатора , в отличие от полировки.
Покрытие же краской , закрывающее поры только несколько ухудшает поверхность излучения или поглощения. И в этом случае , да , черная краска лучше.

Posted
11 minutes ago, Сергей А said:

в отличие от полировки.

Оксидная пленка всегда есть, она 10-20 нанометров, что в тысячу раз меньше длины волны ИК излучения, 10 микрометров. Посему и не имеет значения. Про скин эффект все слышали, а свет есть ЭМ излучение . Если сделать анодирование 100 микрон то "дГугое" дело. Первоисточник приводил, там про алюминиевый профиль на улице. Даже у нас солнце 600 Вт на квадрат дает. А подлая пленка оксида поглощает ИК свет = тепло отчего профиль размер меняет.

Posted

Не понял? Как площадь поверхности зависит от толщины покрытия?
Металлизированная пленка прозрачна. Так как толщина напыления мала.

Posted

Какого напыления ?


Площадь , поверхности с учетом микропор , если они сравнимы с     длинной волн ИФ излучения. Зависит видимо от подготовки поверхности в том числе.

Нашел тут -https://aluminium-guide.com/splavy-menyu/


Там точно все есть  :)



  • Thanks (+1) 1
Posted
2 hours ago, Сергей А said:

Какого напыления ?

Вы вообще читаете?

3 hours ago, BAA said:

Металлизированная пленка прозрачна. Так как толщина напыления мала.



Posted

Если хотите сказать  что лично ваше анодирование сравнимо с длиной волны и поэтому я неправ, то сие называется cherry picking, смысл найдете сами. Исключения подтвержают правило.
Russ3000:
"примем за внешнюю поверхность боковушку усилителя, вроде она полностью радиатор, то ее площадь будет 0,075м кв"

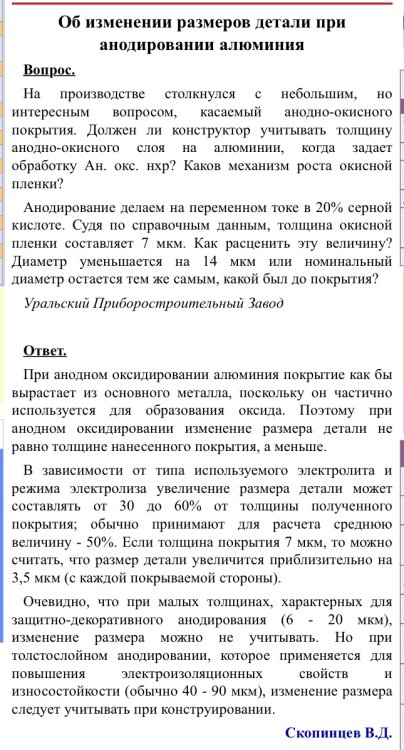

Хорошо, оксид пористый, и покрытие пористое, то как площадь излучения изменяется? Особенно если поры закрыты красителем.
Quote
"
При получении описанным способом анодный оксид алюминия получается пористым, поэтому после анодирования часто применяют дополнительные методы обработки с целью закупорить поры. Обычно деталь длительно обрабатывают паром или кипятят в воде."
end quote
Даже если допустить что оксид "тонкий" и как губка, то даже тогда площадь излучения не больше произведения извините длины на высоту.
Для конвеции тоже не работает, воздух в миллиметровый зазор между ребрами не затекает, не то чтоб в микрометровую пору.

  • Like (+1) 2
Posted

Да там рассчет теоретический, для абсолютно черного тела, которое я видал только один раз - при калибровке пирометра :)

На самом деле нужно смотреть в сторону водянки на таких мощностях, там площади не ограничены конструктивом, перенос тепла (в отличии от тепловых трубок) осуществляется низкоемпературной жидкостью. Оборудование дешево продается в компьютерных магазинах, можно покупать как целую систему, так и по частям, я таки покупал только помпу, вернее, подарили Б/У но рабочую, далее радиатор можно применить хоть медный от холодильника, долго лежал масляный радиатор от машины, для душевного спокойствия можно поставить термопредохранители, их теперь много на любую температуру. Тема проработана, недавно делал холодильник на Пельтье, там 400Вт нужно было рассеять с минимальными потерями, воздушное охлаждение не смогло отводить много тепла от горячей стороны, а водянка спасла положение. Ребенок надоумил не бояться воды, у него компы давно на воде, тихо и прохладно.



Зы. я золотил радиаторы, в 90е на заводе была технология анодирования алюминия, закупали профиль, анодировали, делали и продавали золотые ларьки.

Posted

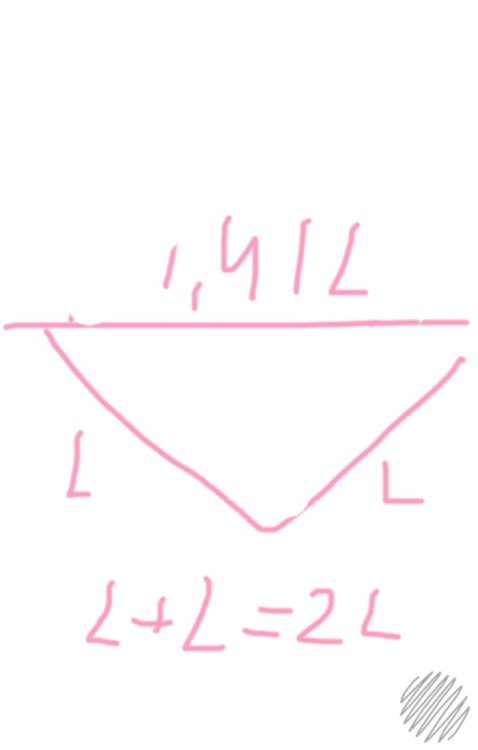

Александр , вовсе не считаю Вас неправым. Мы же здесь просто мнениями меняемся , но площадь излучения  может прилично измениться . В два раза , например , если взять по обоим координатам.
Отшкурить например поверхность грубо , а затем анодировать. Излучение считаем по нормали.
Здесь может быть и неважным , но в космосе вполне.
S= 1,41^2=2 или S=2^2=4


Posted

Переоблучаемую площадь надо вычесть, ибо сколько уходит, столько и приходит.
То есть все неортогональное образующим плоскостям. То есть площадь основания, площадь ребра с двух сторон и две площади верхней, по снимку, поверхности, а именно: X*Y+2X*Z+2Y*Z, где z - высота ребра.

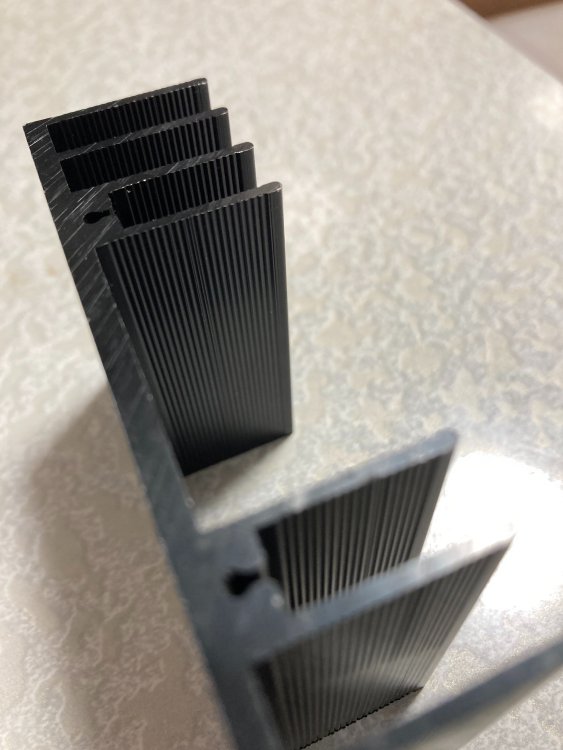

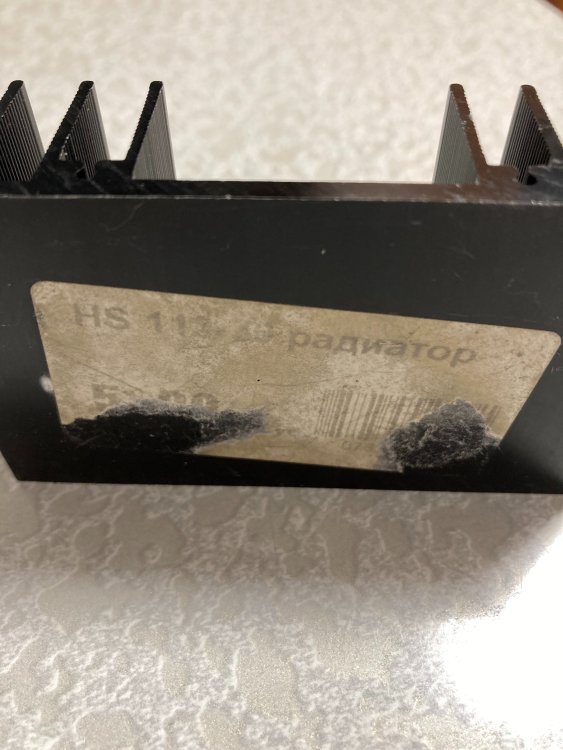

Вот радиатор для штатного продува 8 кубов в минуту. Все мини/микро "ребра" для принудительного.140.thumb.png.efefcb0da17341bc1619bd582c186a40.png

  • Like (+1) 1
Posted

Это конечно так. Наверное все от конструктивного места зависит. Что в приоритете обдув/излучение.
Вообще по теме германия , там скорее нужно на скорость теплопередачи смотреть , мощности там десяток Ватт.

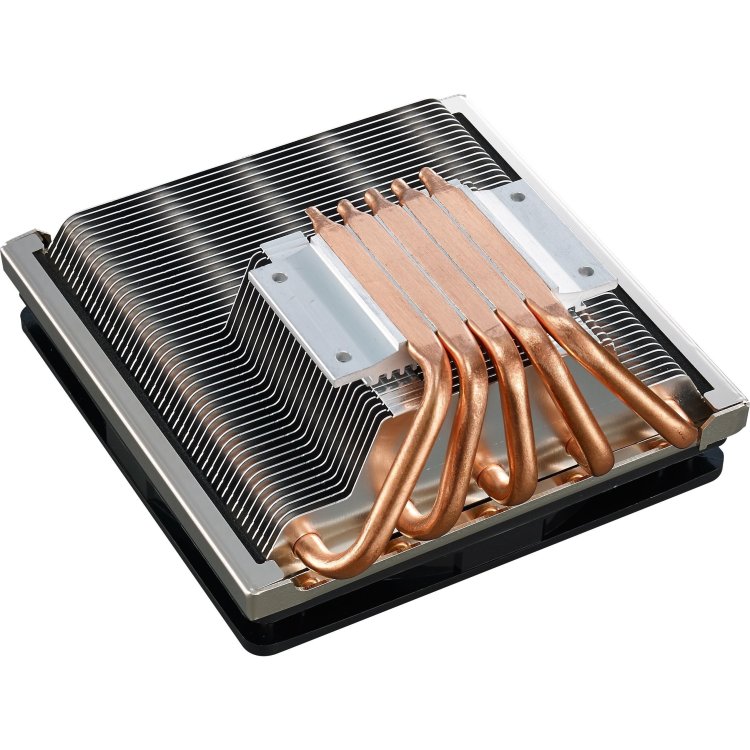

Лучше всего испарительную канальную бы сделать , на спирте например. Тепловые трубки , пластины с каналами. Вроде этого. Там же температура кристалла мала .

Пожертвовать одной трубкой из 3-5 в низкопрофильном. 20 Вт и без обдува переварит.


https://i2hard.ru/publications/25941/

130 Вт с обдувом.  20 и так сьест.

Posted
1 hour ago, Сергей А said:

на спирте например

78 C без давления?
Ацетон 56 С, эфир, всякие пентаны - все горит так что мало не покажется.
Или дорогие фреоны для испарительного охлаждения от МММ.
В миллиметровые зазоры что дуть будет?

Posted

Тепловые трубки тоже так себе охлаждение, начинают эффективно работать только когда закипает теплоноситель, обычно 45 - 55 градусов.

Posted

Это и надо , сколько там у германия допустимо на корпусе , 75? Почти как у процессора.  И размер для А класса просто детский. Даже с тихоходным вентилятором будет несложно.

Posted

Есть еще нюанс, даже при небольшом превышении температуры трубок, когда испаряется весь теплоноситель, трубки теряют теплопроводность на порядок, что приводит к дальнейшему повышению температуры, поэтому они не рекомендуются к применению в отвественных системах.

  • Like (+1) 1
Posted
12 hours ago, ДимДимыч said:

Профессура технически спорит...

Обидные слова ваши, я хоть в аспирантурах учен, в советских и не только, к профессорам сложно отношусь.
Есть люди, раньше больше было, просто охренительного качества. Недавно знакомая защитилась - с медсестры начинала, дай Бог здоровья и всего всего. Еще доктор был - по телефону диагностировал воспаление легких, хирург, и не только, ни разу не ошибся - вечная память. Разработчика (одного из) стандартных серий зеленых и коричневых лично знал и работал под. А многия, пардон, за деньги, к должности диплом надо, а то у всех есть, а у тебя нет.

Posted
10 hours ago, Сергей А said:

сколько там у германия допустимо на корпусе , 75?

75 на кристалле. А на пузе от силы 50.

Posted
3 часа назад, BAA сказал:

Обидные слова ваши, я хоть в аспирантурах учен, в советских и не только, к профессорам сложно отношусь.
Есть люди, раньше больше было, просто охренительного качества. Недавно знакомая защитилась - с медсестры начинала, дай Бог здоровья и всего всего. Еще доктор был - по телефону диагностировал воспаление легких, хирург, и не только, ни разу не ошибся - вечная память. Разработчика (одного из) стандартных серий зеленых и коричневых лично знал и работал под. А многия, пардон, за деньги, к должности диплом надо, а то у всех есть, а у тебя нет.

 Александр!  Ну извини если так показалось..

Я только с добрыми пожеланиями написал,  честно слово.

  Уважаю академические знания!

Сам не сподобился, пришлось бросить институт.

Больше не буду.:smile-06:

  • Like (+1) 1
