Выложу, конечно, надо только перерисовать схемки. Пока фото.

Кружка
Кружка

ИМХО, в этом и преимущество DIY, что можно использовать любые редкости. Главное, чтобы они в Китайские поделки не подходили. Иначе ценники растут как на дрожжах. Прикатили пару месяцев назад. Нул

BAA
BAA

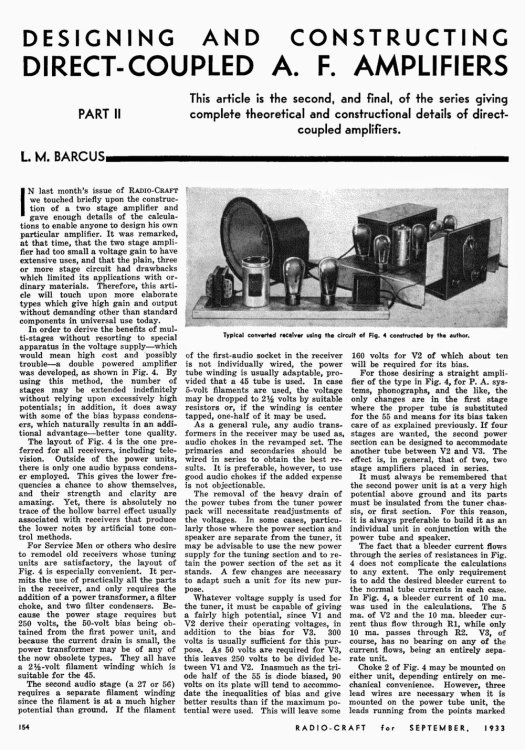

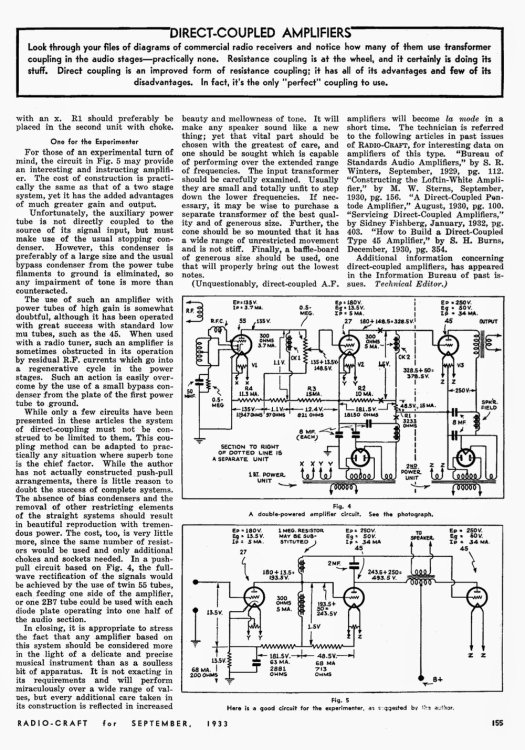

Posted Images

Константин Proficient

Константин

Posted
Posted
В 16.04.2022 в 20:25, ВКН сказал:

В том усилителе на VT-25 даже сопротивление вторички трансформатора драйверного каскада расчитано так, что ток сетки выходной лампы вычитает из полуволны нужный вольтаж.

Не думаю, что АЛЬФА  и низкое Ri панацея.

Очень интересный проект, Константин! Какая мощность на выходе получилась? Чем качали? А то достану из коробки, полюбуюсь и обратно)Я в А2 пока ничего не делал.

ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted
37 минут назад, Константин сказал:

Очень интересный проект, Константин! Какая мощность на выходе получилась? Чем качали? А то достану из коробки, полюбуюсь и обратно)Я в А2 пока ничего не делал.

Я тоже ничего.

VT-25 у меня в А,  ТВЗ 16к.

ВКН Local

ВКН

Posted
Posted
1 час назад, Константин сказал:

Очень интересный проект, Константин! Какая мощность на выходе получилась? Чем качали?

6,5 Ватт. Первую лампу уже и не вспомню (дома в тетрадке). Драйвер 6V6GT  триодом с трансформатором 2,5:1.

  • Thanks (+1) 1
  • Cool (+1) 1
Константин Proficient

Константин

Posted
Posted
2 часа назад, ВКН сказал:

6,5 Ватт. Первую лампу уже и не вспомню (дома в тетрадке). Драйвер 6V6GT  триодом с трансформатором 2,5:1.

За 6,5вт есть смысл побороться! Драйвер питали из одной точки с VT25 или брали напряжение пониже?

Евлампий Local

Евлампий

Posted
Posted

Константин, скажите пожалуйста, а режим драйвера остается стабильным? Я вот о чем: допустим, усил молчит, на входе ничего. Через драйвер текут штатные 20 ма, как на схеме, его смещение порядка 18 вольт (900 ом в катоде). Сеточный ток выходной лампы "в тишине" не знаю какой - допустим, 3 ма. И вдруг в фонограмме как заорут - "Кукарача!"... или вообще: "Бээээби!".

Что тогда? Амплитуда максимальная - а значит, сеточная цепь выходной лампы начинает жрать ток - допустим, в среднем он вырастает до 15 ма (30 ма в пике). Значит, постоянная составляющая тока через вторичку вырастет на 12 ма (было 3, стало 15). Дополнительную энергию на это выдает драйвер, и ток через него соответственно растет (причем только на отрицательной полуволне, а на положительной остается как было). Поскольку трансформация в 2.5 раза, то постоянная (усредненная) составляющая тока драйвера вырастет не так сильно, примерно на 5 ма.

В трансе, если я правильно путаю, потоки от этих нарастающих токов компенсируются (потому что он у вас инвертирующий, это правильно и круто). Но вот режим драйвера? Раз усредненный ток через драйвер вырастает (в нашем примере где-то на 5 ма), его смещение увеличивается на 4...5 вольт (900 ом в катоде), отчасти "подзакрывая" его. Скорее всего, поскольку ток драйвера взят с запасом, это не дает заметных последствий. Но, с этой точки зрения, будь у драйвера фикс, возможно, было бы еще круче... Не рассматривали с этой стороны?

При этом вполне возможно, что я туплю. Тогда помогите вправить мозг, заранее спасибо. А вообще, по отзывам, у 10У чумовой саунд.

(На всякий случай, вдруг интересно: макетил 809-ю (это примерно половинка Г811, такая же правая). При анодном 350 вольт ей нужно было +20 на сетке. Их обеспечил драйвер на ГИ-3 с током покоя 20 ма, подключенный к килоомному дросселю. На вход ГИ3 через кондер подавался сигнал от стандартного каскада (усиление 10...20 уже норм, в зависимости от источника). Оказалось, внутреннее сопротивление ГИ3 идеально подходит для таких дел, в сравнении с другими лампами типа ЕЛ.... искажения получились очень небольшими, какие-то доли процента, макс мощность 4...5 ватт. Правда, к звуку (точнее, к передаче ритмов и времени) были вопросы, так что макет разобрал. Боюсь, это из-за катодника, они такие... Однако с формальной точки зрения работало очень хорошо, при этом схема довольно лаконичная, так что попробовать можно.)

  • Like (+1) 2
ВКН Local

ВКН

Posted
Posted

Михаил,  несомненно фиксированное смещение предпочтительнее. Но мне кажется проблема надуманная.

Пиковый ток сетки 12мА (+100в анод, +50в сетка). Заметьте - пиковый. ООС по току на катодном резисторе обязан нейтрализовать электролит. Если ему это не удалось, то вспомним, что усиление полож. полуволны больше, чем отрицательной.

Евлампий Local

Евлампий

Posted
Posted

А, ну тогда конечно, вопрос снимается. Просто у той же 809 в пике ток под 50. Оттого я и согрешил в ее случае использовать нагруженный на дроссель катодный повторитель- см. выше...

Если на сетке до +50, значит драйверу надо разгоняться где-то под 125 амплитуды, транс-то понижающий. Но хорошо что транс, на резисторе уже заметные искажения.

Тем не менее, если 12 ма, то действительно никаких проблем: постоянная составляющая, которая детектируется на катодном кондере из-за разности токов в полуволнах, вряд ли превысит полвольта-вольт... простите за занудство - и спасибо за разъяснение.



AlexKorotov Local

AlexKorotov

Posted
Posted
6 минут назад, чатем сказал:

А усилитель на ГП-5 кто нибудь делал? Трансы силовой и выходной, дроссель на 30кВ мотал?

Я делал на 6с40п и 6э16п. В триоде усиление почти 60 дб, анодное 5 кв, источник 10 кв. Искажения 0.05 %  при вых напряжении в 50 вольт. Источник питания импульсный с двумя петлями ООС. Без всякого псевдоэзотерического блудняка, только для получения мин. искажений и макс. усиления в одном каскаде корректора.

  • Like (+1) 1
alss Proficient

alss

Posted
Posted
1 час назад, чатем сказал:

А усилитель на ГП-5 кто нибудь делал? Трансы силовой и выходной, дроссель на 30кВ мотал?

Не надо 30 кВ, да и 3 кВ много для дома для семьи. А уж если хочется из ГП, то ГП-8 (давно хочу, нашел пару, но при звонке цена тут же возросла в 10 раз - продаватор был послан).

чатем Local

чатем

Posted
Posted
4 часа назад, alss сказал:

Не надо 30 кВ, да и 3 кВ много для дома для семьи. А уж если хочется из ГП, то ГП-8 (давно хочу, нашел пару, но при звонке цена тут же возросла в 10 раз - продаватор был послан).

Не, это же тетрод с анодным 320в, а я про триод с анодным 30кВ.

https://rudatasheet.ru/tubes/gp-5/#:~:text=Параметр Условия ГП-5 Ед. изм.,Температура баллона — 250 °С

И при 3кВ вообще не понимаю что получится.Скорее всего ничего не получится.

  • 2 years later...
ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted
В 16.04.2022 в 17:09, Юрий_Б сказал:

Выудил со старого АП, а вдруг кто соблазнится. Схемы выкладывал ДД. На 1 и 2 фото полярность одного С в катоде ГУ-4 поменять на обратную.





Интересно!

Неужели никто не делал?

Ну или более правильно 2 в параллель.

Юрий_Б Local

Юрий_Б

Posted
Posted
34 минуты назад, ДимДимыч сказал:

Неужели никто не делал?

 У НИТИС была задумка на старом АП, но что то не срослось.

W_L Local

W_L

Posted
Posted
3 часа назад, Юрий_Б сказал:

 У НИТИС была задумка на старом АП, но что то не срослось.

Гу-4 вроде бы надежностью в хорошем плане этого слова не отличается

ВКН Local

ВКН

Posted
Posted
24 минуты назад, ДимДимыч сказал:



  Красивая лампа!



"Хорошо летать могут только красивые самолеты" (Туполев).

  • Like (+1) 1
  • Thanks (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
12 минут назад, ВКН сказал:

"Хорошо летать могут только красивые самолеты" (Туполев).

Немного не так... "Красивый самолет и летает красиво!..." - обычно так цитируют, частично.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Есть и другие мнения, кстати - "Вообще то это Антонов так говорил. Антонов сразу рисовал самолеты а потом уже их строил" (С).... И не только...

"Красота" самолета (танка, автомобиля,..., и тд и тп), тем более -радиолампы (как вариант - транзистора, конденсатора,микросхемы....)- какая-то очень странная, "растяжимая" и эфемерная категория... :dntknw:
