3 минуты назад, Ollleg сказал:

это когда в катодах не больше 47-100мкф, а в блоке питания емкости 10-20мкф, максимум 47....?

Не-не, если в катодах такие маленькие номиналы, звук "гадкий", а конструктор - неграмотный. Отъявленные считают, не без оснований, что катод должен быть на земле. А насчёт БП надо смотреть, если П-фильтр с огромной индуктивностью, то это может быть и нормальным.

Posted

Станислав, я когда то давно повторял эту известную всем схему, только на 6с4с (360в на аноде, смещение -60 и 1.2к катод ,вых.тр 3к) + 6ж7,

то могу сказать, звук был совсем недурственный, а уж гадким я его никак назвать не мог....:classic_blush:


Posted

Тут вот какое дело, даже на детальках от УЛТ ламповый усилитель хоть чем-то, но порадует непременно. Совершенно ужасающие поделки от бездарных авторов и то пару нот вытянут терпимо. Магия, не иначе. Но настоящий, правильный ламповый объедет как бы ламповый легко и уверенно. Впрочем, тут R в автосмещении довольно большой, и с С=8мкФ будет неплохо для среднестатистических широкополосников.

Posted

Станислав, ну Вы (ты?) же наверняка слушали у кого нибудь сделанный усилитель по данной схеме, какие были впечатления?



Posted
15 минут назад, Ollleg сказал:

слушали

Слушали. Это была довольно популярная схемка из... Саунд Практикс, вроде. Ну ведь тут как с Карузо*, кто как ея перепел. Да и сравнения корректного, насколько я помню, не было. Ну играло, что с того? В принципе, с приличным ТВЗ, да на ШП или небольшие высоко настроенные двухполоски будет неплохо. Должно быть.

________

*Дороти Карузо часто ставила Рабиновича в пример своему мужу.?





  • Like (+1) 1
Posted

А что по поводу заземления "Аudion"  на катоде вых. лампы - общая земля около силового транса и таким образом....?

Posted (edited)
1 час назад, Stan Marsh сказал:

Тут вот какое дело, даже на детальках от УЛТ ламповый усилитель хоть чем-то, но порадует непременно. Совершенно ужасающие поделки от бездарных авторов и то пару нот вытянут терпимо. Магия, не иначе. Но настоящий, правильный ламповый объедет как бы ламповый легко и уверенно. Впрочем, тут R в автосмещении довольно большой, и с С=8мкФ будет неплохо для среднестатистических широкополосников.

Какое верное замечание !
Никакой магии , чем же отличаются ‘ как бы ламповый ‘ и ‘ламповый ‘ ?

думаю дело не в детальках или земле. Схемы всегда разные , у « вдруг» хорошо звучащих аппаратов. Значит дело в чем-то более общем , их обьединяющем.


Edited by Сергей А
  • 1 month later...
Posted

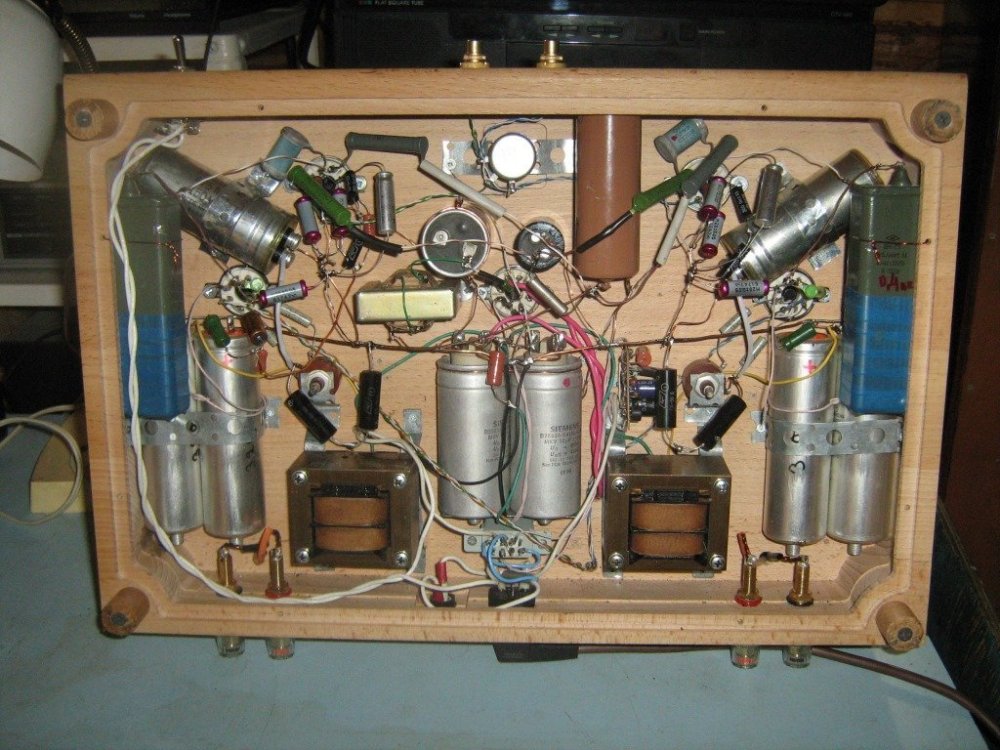

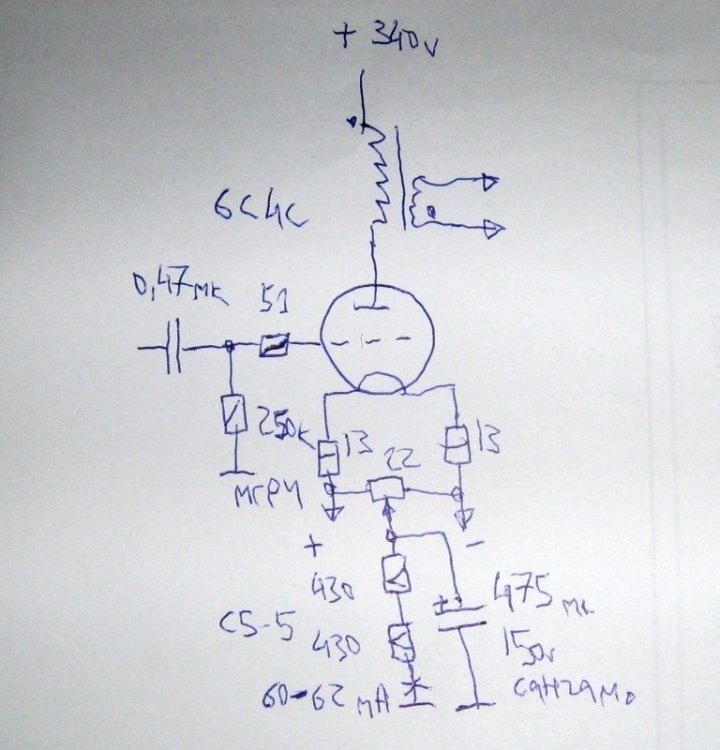

Мой СЕ на 6с4с сделан иначе

Драйвер по Бруски на 6н8с, питание +500в на двух диодах her108 со ср. точкой, ЭГЦ 20мкф*500в. 6с4с питание +340в, кен 5ц3с со ср. точкой, и два диода 1n4007 от половины, два конденсатора 2*10мкф Siemens MKV, два Др по 7 Гн, и по два Siemens 320мкф*450в в канале. ТВЗ и силовик мотал Дим Димыч на Ш25*50, лет десять, не меньше, ТОРики на накал Василий Карта.

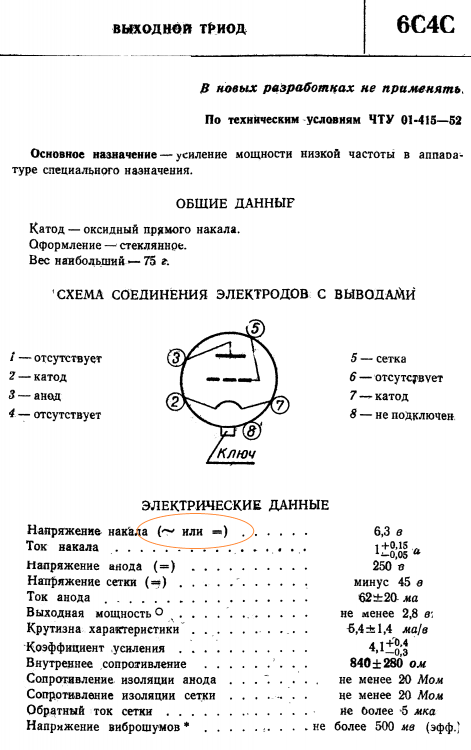

Давно накал 6с4с постоянкой, 4 шт д304-10.000мкф-0,18 ома-10.000мкф, фона НЕТ, совсем. На всякий, 6с4с меняю местами примерно раз в полгода, у них полярность наоборот. Фото старое, 6с4с еще переменкой, а зачем, хез...







Posted

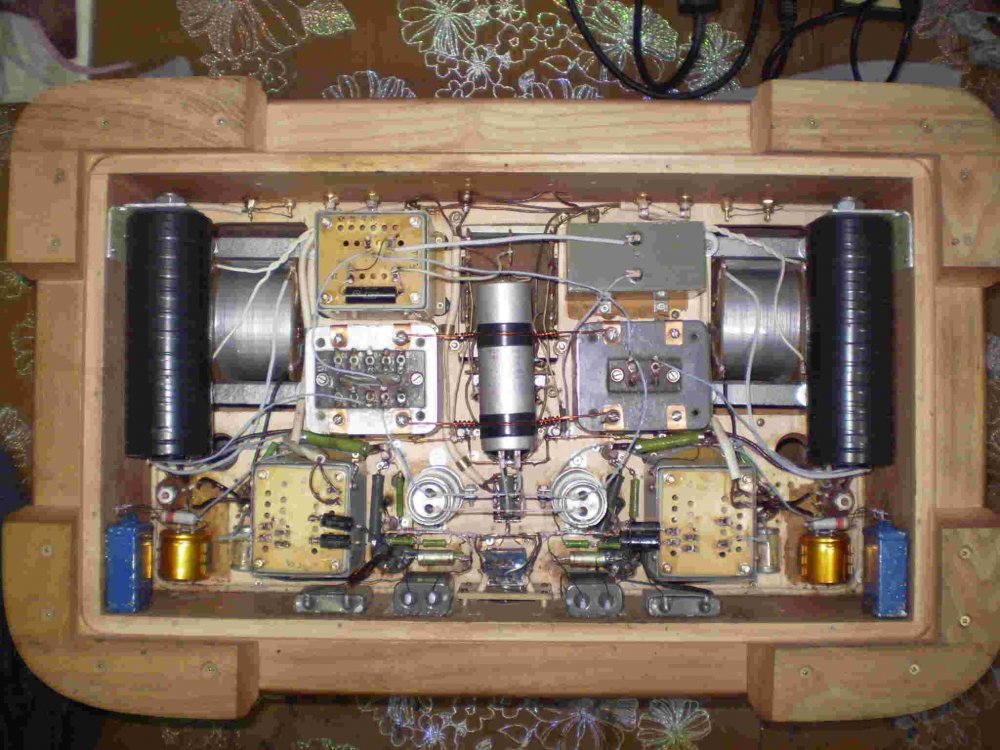

Использую похожий принцип. Только делаю "скобы", предварительно просверливаю места для выступов скоб. Если крепление в дереве.
Если основание - металл, то ставятся стойки и между ними  протягивается шинка.
И никаких "звездочек". Возле каждого каскада такая скоба.  Соединяются проводами между собой возле входных гнезд.
Довольно удобно и никаких "паразитов".
Примеры:
На основе усилителя с ГУ50:


Скобы:


  • 2 weeks later...
Posted

Позвольте вопрос чайника? С чем связана рекомендация соединять землю с корпусом рядом с входными гнёздами?

При том, что гнёзда от корпуса изолированы, какое имеет значение именно такое расположение точки соединения?

Posted
1 minute ago, Jonge said:

С чем связана рекомендация соединять землю с корпусом рядом с входными гнёздами?

При том, что гнёзда от корпуса изолированы, какое имеет значение именно такое расположение точки соединения?

Поскольку такое заземление почти наверняка сделано в источнике сигнала, то между блоками образуется петля через земляную шину (в розетках) и общий провод входа.

Поэтому прикручиваем землю в непосредственной близости от входов, чтобы минимизировать участок петли по металлическому шасси, по которому гуляют разнообразные токи (наведённые и/или протекающие если шасси для этого преднамеренно используется), т.е. чтобы этим токам как можно меньше попасть в сигнальный контур (-ую линию).

Также, как дополнительная мера: для того чтобы сделать путь сигнала "предпочтительней" через общий, чем через земляной - ставим резистор (проволочный, помощнее) 10 Ом между шасси и общим проводом входов/схемы.

Posted
1 час назад, Jonge сказал:

Позвольте вопрос чайника? С чем связана рекомендация соединять землю с корпусом рядом с входными гнёздами?

Это не более чем рекомендация, результат нужно проверять. Иногда (в усилителях, корректорах) место соединения приходится искать по минимуму фона. В ЦАПах нужно просто следовать рекомендациям проектировщика (или изготовителя).

  • 1 month later...
Posted

Бруно в своей статье тоже приводил похожую схемку.



P.S. что касается соединения с защитной землей (РЕ, если она есть), то лучше всего его делать не через резистор а через встречно-параллельные два мощных диода. Удобно мощный диодный (25А) мостик использовать - вообще сразу на 2 стереоканала.

  • Like (+1) 1
  • 4 months later...
Posted
On 4/15/2022 at 2:16 AM, Stan Marsh said:

Но увы, он не фонил.

Микрофонник фонил - пока не сделал ЭС экран под потенциалом общего провода. Кусок фольги в изоляции, соединенный с общим проводом. В той самой единственной точке. Соединение звездой. Закрывает со стороны навесного монтажа провода от входа и от резистора оос. Второй резистор цепи ООС не экранировался - смонтированный на галетнике. Короче без электростатического экрана руку подносишь - фонит.
С экраном не фонит. Без корпуса, питание от сети.

  • Like (+1) 1
