Электромагнит без стука.

Сергей А
 Share

Recommended Posts

AlexKorotov Local

AlexKorotov

Posted
Posted

Когда-то меня это тоже беспокоило. Потом прошло. Лет 30 назад...

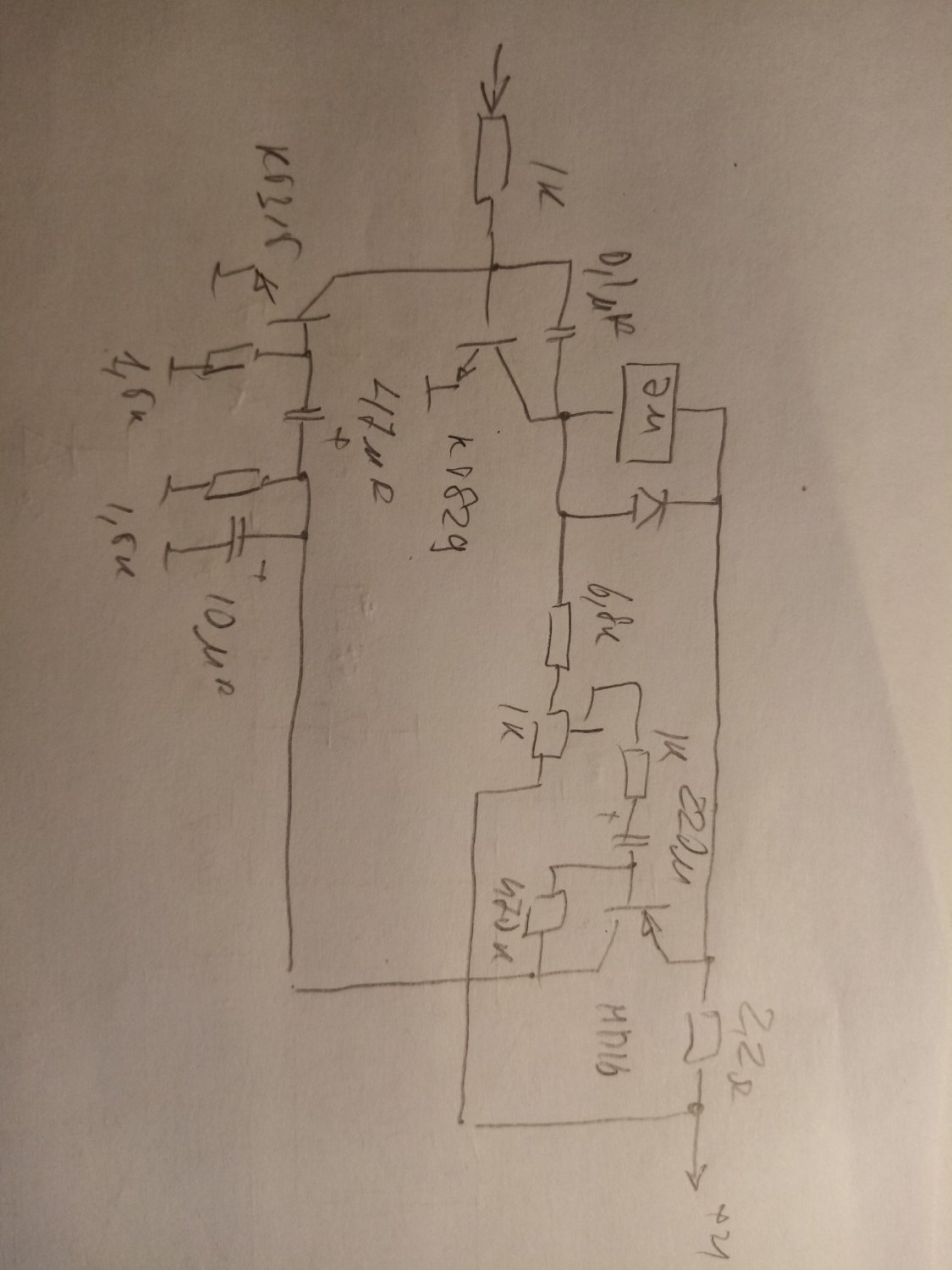

Мостовая схема, в рабочем режиме нужно сбалансировать мост, с небольшим перекосом (только в какую сторону я уже не помню). Транзистор который разбаланс моста усиливает должен быть германиевым, обязательно, с высоким коэффициентом усиления.


Сергей А Local

Сергей А

Posted
  • Author
Posted

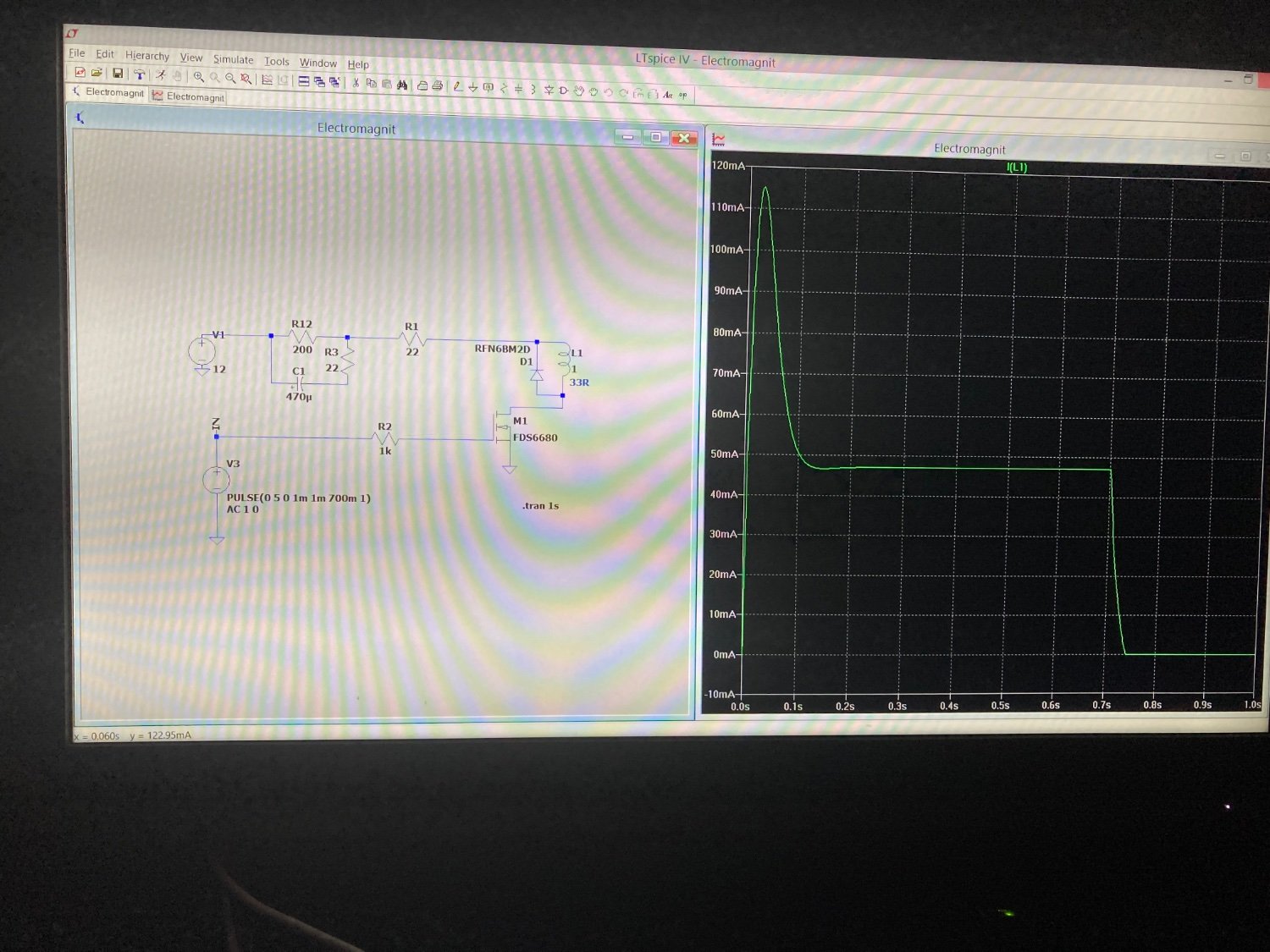

Наверное можно и на таймере 555 что-то замутить простое если лень победить :). Модели в симе доступны.
Нота 220 помнится аж подпрыгивала при старте.

Cat777 Enthusiast

Cat777

Posted
Posted

На Вегалаб в ветке по Электроникам и Олимпам предлагают вместо электромагнитов вообще привод ставить на моторчике с редуктором. Можно сколько угодно рассуждать о целесообразности такого решения, но, при глубокой модернизаии-переделке такой подход в принципе очень даже жизнеспособен. Шума никакого, плавность хода легко настраивается, потребление только в режиме перемещения. Да и вообще плюсов больше, чем минусов. Но это если только переделка серьёзная. А если задача только уменьшить шум и минимизировать удар при срабатывании электромагнита, то, наверное, такой подход как представлен на видео в шапке темы, очень интересен. Надо будет попробовать, тем более, что появился ещё один Akai GX-77 на реставрацию

AlexKorotov Local

AlexKorotov

Posted
Posted

Я в ту пору эту мостовую схему придумал. Разбаланс моста где то пропорционален  ускорению якоря, и это создает ООС. Почти без колебательных процессов в цепи ООС.

AlexKorotov Local

AlexKorotov

Posted
Posted

По мне, так эти звуки не проблема. Так, косметические припарки. В той же электронике, годами стояли диоды на выходе усилителя записи. Ни кто даже не удосужился подумать зачем.  Для снижения искажений !некоторых!  головок записи. Эта цепь далеко не ко всем головкам подходит. Нужно оптимизировать. Я экспериментируя с усилителями записи еще в 80 годах пришел к такому решению. И Борисыч 44 это подтвердил, а еще лучше низкое выходное сопротивление.

А кому все это надо?

Вот всякий гламур наводить уперлись. "Нету романтизьму", да и идеи нету, хрень какая то.

AlexKorotov Local

AlexKorotov

Posted
Posted
36 минут назад, Сергей А сказал:

Наверное можно и на таймере 555 что-то замутить простое если лень победить :). Модели в симе доступны.
Нота 220 помнится аж подпрыгивала при старте.

Раза три я свою схему применял. В импорте разном, с разным результатом. Самый плохой был с мелким соленоидом, с большими гораздо лучше. В ноте кажется от маяка ЛПМ, я бы не советовал. Вообщем чем сильнее изменяется индуктивность, и чем эта индуктивность больше, тем лучше работает схема.

Сергей А Local

Сергей А

Posted
  • Author
Posted

С ШИМ оно всяко лучше , чем линейная схема , мощность не падает , и нагрев минимальный.
Тут же по идее линейный привод. Не зря на моторчик меняют.

AlexKorotov Local

AlexKorotov

Posted
Posted
Только что, Сергей А сказал:

С ШИМ оно всяко лучше , чем линейная схема , мощность не падает , и нагрев минимальный.

Я из за помех так делать не стал бы. Я за эти 1-2 секунды что там может нагреться?

Сергей А Local

Сергей А

Posted
  • Author
Posted

Так и помехи столько же длятся , если и есть.
Схема интересная , было что-то подобное в Радио вроде. Там индуктивный датчик вроде был для стабилизатора натяжения ленты. Довольно сложный.
А сейчас эту же схемку можно так использовать.
Тем более там вроде 4 компаратора в корпусе. Можно 4 датчика сделать.


Сергей А Local

Сергей А

Posted
  • Author
Posted
56 минут назад, Cat777 сказал:

Дорого это было для массового производства. Обычно комбинировали с программной шестерней, как и в видеомагнитофонах.

Cat777 Enthusiast

Cat777

Posted
Posted
Только что, Сергей А сказал:

Дорого это было для массового производства

Разумеется. Но речь шла о любительской модернизации, так что тут дороговизна уходит на второй план:smile-11:

  • 2 weeks later...
Anatolii Local

Anatolii

Posted
Posted

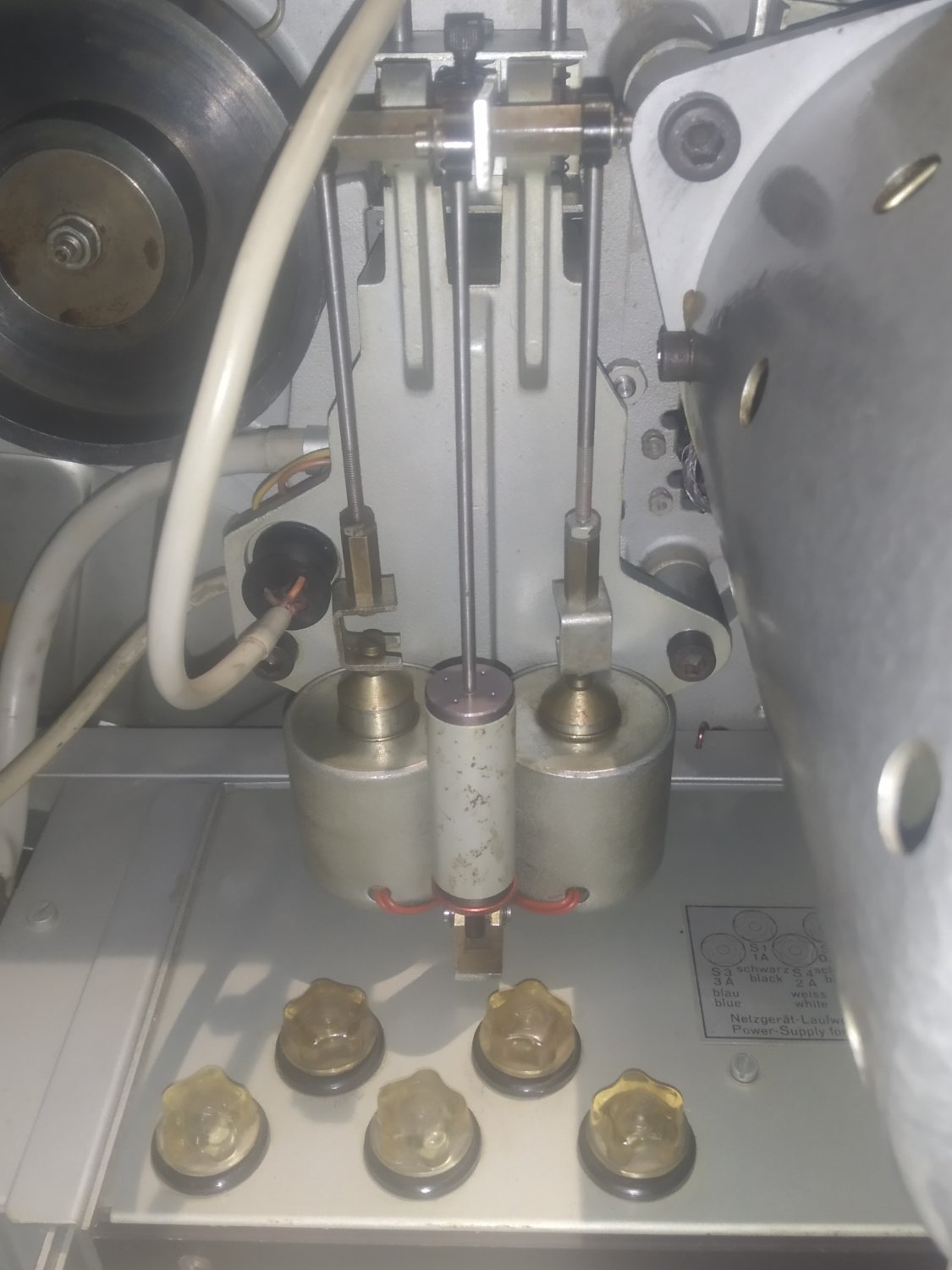

Я в электронике смазывал шток  типа циатима либо ПМС пробовал оба  не помню на чем остановился . но эффект был  экспериментировать нужно, сколько вешать

Сергей А Local

Сергей А

Posted
  • Author
Posted

Подумал еще раз :) , вообще зачем делать ОС с ШИМ ?
Если можно изначально применить ШИМ импульс для включения , отрегулированный под данный электромагнит.

AlexKorotov Local

AlexKorotov

Posted
Posted
1 час назад, Сергей А сказал:

Подумал еще раз :) , вообще зачем делать ОС с ШИМ ?
Если можно изначально применить ШИМ импульс для включения , отрегулированный под данный электромагнит.

А вот и сделайте, посмотрим, что получится.

AlexKorotov Local

AlexKorotov

Posted
Posted
2 часа назад, Сергей А сказал:

Можно попробовать , из расчета на ток срабатывания и ток удержания.
Без ШИМ.


Так уже делали. Замедления здесь не будет.

BAA Master

BAA

Posted
Posted
2 hours ago, AlexKorotov said:

Так уже делали. Замедления здесь не будет.

Естественно не будет. Чем ближе магнитная цепь к замыканию, тем больше усилие. ПОС.
При регулировке дойдет до момента трогания, а потом, по мере приближении к конечной точке, всё будет как всегда. Надо демпфер ставить, пневматический или гидравлический... или электромагнитный, как в счетчике:smile-03: Из за малости хода от последнего  толка будет мало...

BAA Master

BAA

Posted
Posted
25 minutes ago, Xрюн222 said:

Или ШИМ и ОС по фактическому положению сердечника. Но тоже может демпфер потребоваться.

Эвона как! Вместо пыльника и куска солидола. И чтоб отверстие для выпуска запоршневого воздуха и в поршне игла перменного сечения. И кожаного стукопоглотителя, пардон тупикового упора.

Goofnm Proficient

Goofnm

Posted
Posted

Коржевский - голова, посмотрел с интересом. Но проблема надуманная. Клацает и клацает.
Это же магнитофон а не стример. Что там действительно бесит, так это гудение подмоточных
моторов, которое до нуля не устранимо.
