HornResp-программа для расчёта и симуляции акустических систем.

ТимВал
 Share

Recommended Posts

ТимВал Local

ТимВал

Posted
Posted

Прошу поделится информацией тех кто пользовался этой программой. Изготавливал акустику по расчётам. Прослушивал, измерял, улучшал и т.д.

Интересен любой опыт, положительный, отрицательный....

П.С. Программа бесплатная. Можно скачать с сайта hornresp.net

ТимВал Local

ТимВал

Posted
  • Author
Posted

Судя по "отзывам" тема интересная и многообещающая. :smile-59:

Ну что же, как в том мультике-"кто тут в цари крайний? Никого? Ну так я первый буду." Буду развивать тему в одно лицо, пока.

Надеюсь что те кому интересно прогу скачали и глянули. Много цифирек и ничего не понятно, верно? Будим разбираться. :er:

ТимВал Local

ТимВал

Posted
  • Author
Posted

Жмём "хорнресп ехе" и получаем начальную страницу.


Страница разделена на верхнюю и нижнюю половинки.

Верхняя половина это параметры рупора. Площади, длины сегментов, формы и т.д.


Пока оставим.

В нижней части параметры динамической головки. С неё и начнём.


В самом низу "коммент", вводим название своего проекта. Жмём "адд" и вписываем название.



  • Like (+1) 1
ТимВал Local

ТимВал

Posted
  • Author
Posted

Жмём "адд", программа активизируется и можно вводить параметры.


По умолчанию предлагается сделать рупор ("хорн") и соответственно подсвечивается самое первое окно. Пока не будем сочинять рупор. Займёмся вводом параметров динамической головки. Без неё всё равно акустики не будет. :smile-59:

Пусть это будет 4А-32 к примеру. Да таких головок как минимум 5 видов и параметры довольно сильно разнятся. Введу то что сам измерял. Обозвал проект 4А-32. Проще всего сделать ввод параметров, дважды кликнув мышкой на окно Sd.


Видим набор знакомых параметров, вводим какие надо, жмём Окей.

Вот измеренные параметры Тиля Смола на мой 4А-32:

Thiele-Small parameters
fs 65.6 Hz
Qms 4.284
Qes 0.916
Qts 0.755
Fts 86.9
Mms 52.24 g
Cms 0.113 mm/N
Rms 5.028 kg/s
Vas 45.02 litres
Bl 15.833 Tm
Eta 1.36 %
Lp (1W/1m) 93.48 dB
Dd 26.00 cm
Sd 530.9 cm^2
Sealed box measurement: 4А-32 фев 18

Измерено в программе REW. Там тоже не очень сложно. И она тоже абсолютно бесплатная и можно свободно скачать.





  • Like (+1) 1
ТимВал Local

ТимВал

Posted
  • Author
Posted

Программа моделирует десятки различных конфигураций акустического оформления. Расскажу.

Динамик есть, можно пробовать оформление. Если нажать F7 или  "хелп" и выбрать "инпут визард" появится окно выбора настроек проекта. В настройках несколько шагов. Первый шаг это выбор места расположения акустики.


В свободном пространстве.

На стене. (одна плоскость)

Между полом и стеной. (две плоскости)

В углу комнаты (три плоскости) Актуально для сабвуферов. :er:

Вроде так, если я не путаю. :smile-59:

 Выбрали, жмем продолжить ("некст")

  • Like (+1) 1
ТимВал Local

ТимВал

Posted
  • Author
Posted

Страница решающего выбора. Будем строить обычную акустику или рупор ("хорн"). :smile-59:


Выберем пока что простую. Обычный излучатель.:er:



  • Like (+1) 1
ТимВал Local

ТимВал

Posted
  • Author
Posted

Следующая страница предлагает весь ассортимент акустических оформлений.


Бесконечный экран.

Открытый ящик.

Закрытый ящик.

Пассивный излучатель.

Обычный фазоинвертор. ("басс рефлекс")

Трансмиссионную линию.

Зарытый фазоинвертор. Динамик внутри ящика. ("банд пасс")

Фазоинвертор с двумя "трубами".

Апериодический двухкамерный излучатель. :smile-57: Хрен знает что это. Какой то мудрёный саб видимо.

Выберу "басс рефлекс".

  • Like (+1) 1
Colonel Burrous Local

Colonel Burrous

Posted
Posted

Каким образом, данная программа, просчитает вибродемпфирование стенок АС и материал демпфера, поскольку в качественных АС, вибродемпфер д.б. переменной плотности , соответствующий декременту затухания звуковой волны ? И если Ваша программа не умеет этого делать, то тогда я сильно сомневаюсь в её целесообразности.

ТимВал Local

ТимВал

Posted
  • Author
Posted

Следующая страница даёт выбор, нормальный или со смещением. Можно посчитать как влияет взаиморасположение отверстия ФИ и динамика. Выберу нормальный.

Страница пять напоминает какие я выбрал параметры.

Страница шесть показывает схему получившегося оформления.

Финиш.

ТимВал Local

ТимВал

Posted
  • Author
Posted
10 минут назад, Colonel Burrous сказал:

Каким образом, данная программа, просчитает вибродемпфирование стенок АС и материал демпфера,

Никакая программа такое не сможет. Но эта может посчитать заполнение полости акустики звукопоглотителем. Разной плотности и разного количества.

П.С. а может уже и демпфирование примерно считает. Версии частенько обновляются и возможно авторы уже внесли и такую фичу.

Надо "хелп" почитать. :smile-59:

ТимВал Local

ТимВал

Posted
  • Author
Posted

Теперь можно посмотреть параметры АС получились. По умолчанию прога считает результирующую добротность равной 7. Но можно потом поменять.

В нижней части показано:

Vrc-объём ящика в литрах.

Lrc-расстояние от динамика до порта фи. в см.

Ар-площадь порта фи в см2.

Lpt- длина порта в см.

П.С. Однако проект обновился и параметры  ТС 4А-32 надо повторить. :smile-55:

Жмём "калькулейт", попутно выбираем показывать внутренние резонансы в ящике или нет и получаем АЧХ АС.


Не супер но уже кое что. На вкладках Tools и Window нам стало доступно множество разных функций.

Если не привязываться к результирующей добротности 7, можно пробовать изменить АЧХ в настройках. Менять можно всё.







  • Like (+1) 2
Colonel Burrous Local

Colonel Burrous

Posted
Posted

Всё просчитано давным-давно. Эти программы-разводилово, повод для получения отчислений от переиздания этих сомнительных программ. Книга по радиотехнике за 1961 год, пользуюсь по сей день при расчёте АС, делал себе и друзьям, все довольны.


  • Hmm... (-1) 1
ТимВал Local

ТимВал

Posted
  • Author
Posted
1 час назад, Colonel Burrous сказал:

Всё просчитано давным-давно.

1 час назад, Colonel Burrous сказал:

Книга по радиотехнике за 1961 год, пользуюсь по сей день

Ну значит Вам не надо. Можно расслабиться. :smile-59:

Тем кому интересно, будем пользовать современные средства.

Кстати на всех иностранных DIY сайтах, соответствующей тематики, мне попадалась именно HornRes. Замшелых книжек не видел. :smile-03:

  • Like (+1) 1
Климентий Local

Климентий

Posted
Posted

Интересна тема ...

HornResp интересно освоить...

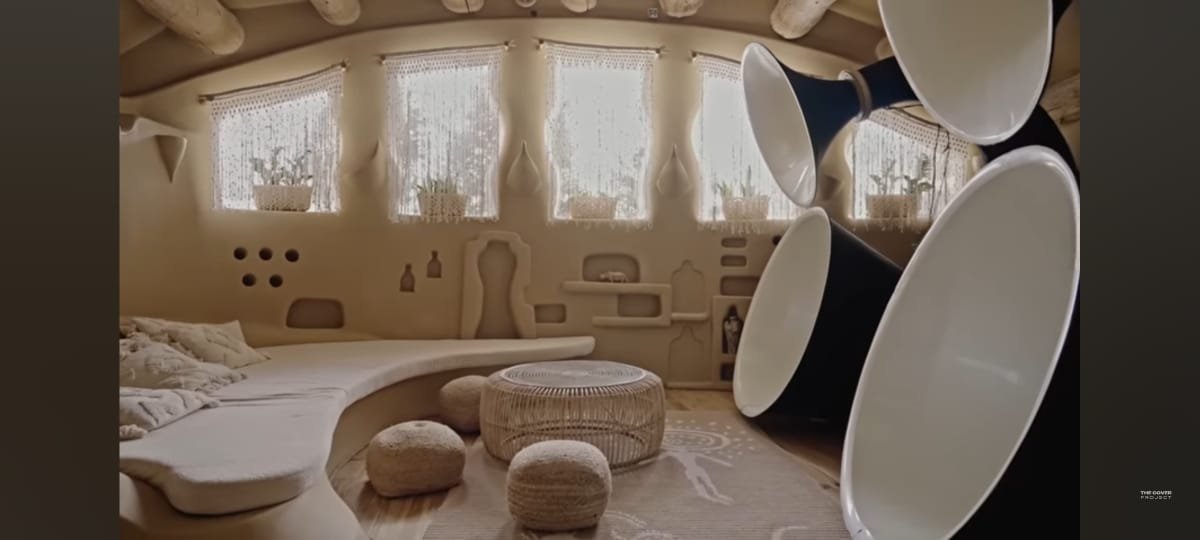

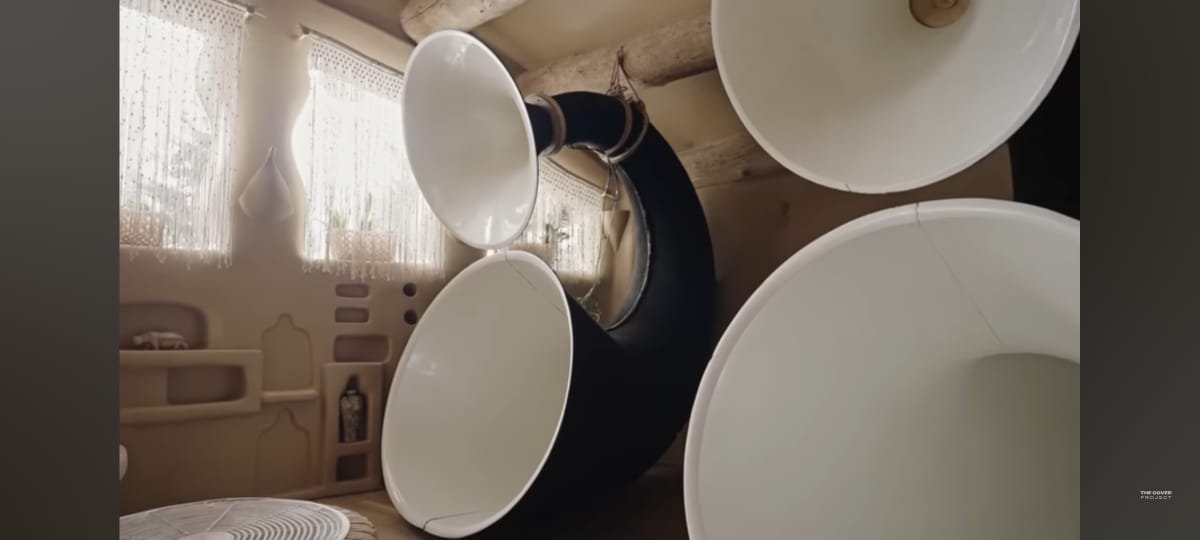

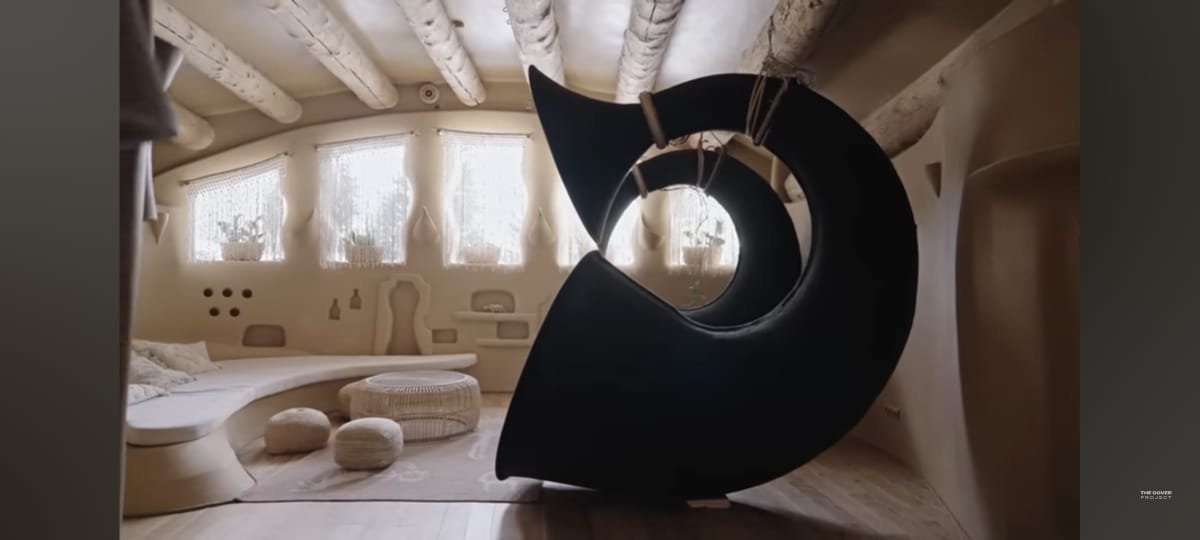

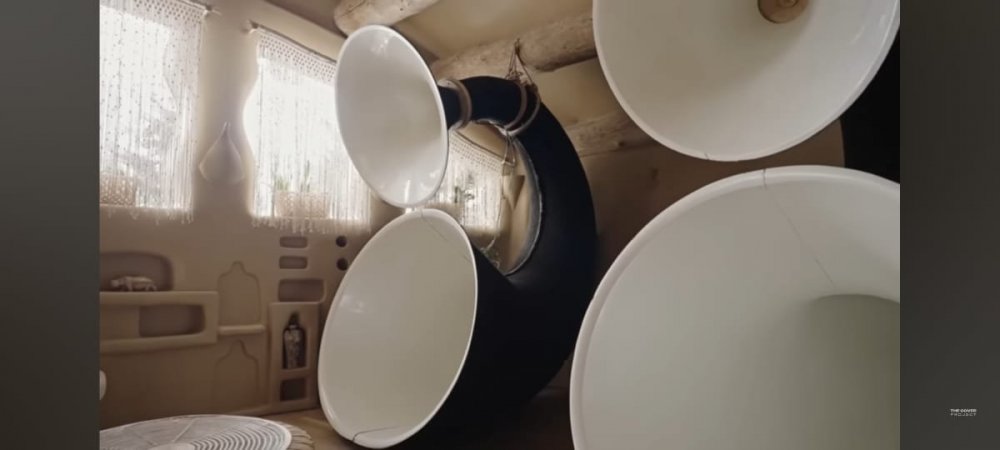

Тут супруга заказала в дом такую акустику... Прямым текстом - хочу говорит такие колонки...

Как раз нужно посчитать ...

Кто имеет практический проверенный опыт работы с этой программой... Прошу делиться опытом...

А кстати... Сейчас есть доступные ИИ типа ChatGPT или DeepSeek и тд... Никто не пробовал ими пользоваться для расчета рупоров или акустики?






W_L Local

W_L

Posted
Posted
2 минуты назад, Климентий сказал:

Интересна тема ...

HornResp интересно освоить...

Тут супруга заказала в дом такую акустику... Прямым текстом - хочу говорит такие колонки...

Как раз нужно посчитать ...

Кто имеет практический проверенный опыт работы с этой программой... Прошу делиться опытом...

А кстати... Сейчас есть доступные ИИ типа ChatGPT или DeepSeek и тд... Никто не пробовал ими пользоваться для расчета рупоров или акустики?






Пробовал, гпт разве что объем короба для динамика считает верно, длину фи, тип конструкции и тд делает плохо

ТимВал Local

ТимВал

Posted
  • Author
Posted
1 час назад, Urakoff сказал:

Voight horn однозначно лучше по звучанию , НО ЧТО об этом говорит программа по расчету рупоров??

По картинке боюсь ничего не скажет. Если только чат "жипити" что то увидит в этом..:smile-59:

ТимВал Local

ТимВал

Posted
  • Author
Posted

Продолжим знакомиться с программой?  Теперь другой способ пользования, без F7.

После введения данных динамика, переходим в меню "тоулс". Самая верхняя строчка в меню- "радиэшн англ". Жмём.


Это как раз про место расположения акустики. В самом углу, у стены на полу, на стене или вообще в поле на шесте. :smile-03: Перемещая движок выбираем свой вариант. Я выбираю пол и стену, две поверхности.:er:

Жмём Ок.

  • Like (+1) 1
ТимВал Local

ТимВал

Posted
  • Author
Posted

Следующий активный пункт это "чамбер тайп", тип "ящика".


Насколько я понимаю это:

 Закрытый ящик (ну и всё что на это похоже).

Открытый ящик.

 Рупор.

Пассивный излучатель.

Может я ошибаюсь но по моему так. Выбираю закрытый ящик поскольку ФИ подпадает под него.

После выбора типа ящика, пункт выбора расположения АС станет неактивным. Назад дороги нет. :smile-59:

Следующий пункт меню, "лоудспикер конфигурейшон". Тут ничего интересного, просто количество динамиков в АС. Для тех кто делает массив наверное актуально. Я оставляю один.

  • Like (+1) 1
Urakoff Local

Urakoff

Posted
Posted
26 минут назад, Сергей А сказал:

невоспринимаемое время 2 мС.

Это Неправда !  2 мили секунды это при серости звука 330м/сек. Примерно 60 см

По моему опыту уже расположение басовика и широкополосника на 10см ближе к слушателю значительно ухудшают звучание в целом.

ТимВал Local

ТимВал

Posted
  • Author
Posted

Следующий пункт "дизайн визард", мастер дизайна. Тут выбираем тип акустики.


Закрытый ящик.

Бас рефлекс (фазоинвертор)

Передний рупор.

Задний рупор.

Вроде так. Если что поправьте кто знает лучше. Выбираю бас рефлекс.

Программа переспрашивает уверен ли я в корректности данных динамика, жму да.

Программа спрашивает скрывать ли внутренние резонансы в ящике, жму нет.





  • Like (+1) 1
ТимВал Local

ТимВал

Posted
  • Author
Posted

И вот получаю первые данные симуляции. АЧХ полученной АС.  Самая содержательная часть.


Внизу окна есть открывающиеся меню. Можно выбирать что мы хотим видеть.

Справа регуляторы параметров, в виде ползунков. Меняя их положение мы сразу видим изменение АС.

Vrc-объём ящика, Lc- расстояние от динамика до порта ФИ, Ар-площадь порта ФИ, Lpt-длина порта, Pash(путь) не знаю что такое, возможно форма ящика, поскольку влияет на внутренние резонансы. QL- результирующая добротность АС, вроде так.

  • Like (+1) 1
ТимВал Local

ТимВал

Posted
  • Author
Posted

"Подвигав" параметры, получил более менее ровную АЧХ от 40 гц.


Но требуемый объём 300 литров. и площадь порта ФИ как площадь диффузора, при длине в 10см. В общем огромная дыра в огромном ящике.

Такие они, высокодобротные динамические головки. Не годны под фазоинвертор. :smile-59:

  • Like (+1) 2
