Схемы транзисторных RIAA фонокорректоров

Valinor

By Valinor
in Analog

 Share

Recommended Posts

  • Replies 1.4k
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

vs music
vs music

Конечно - не отношусь . Я не выслушиваю стерео-панораму в записях , не ищу каких-то откровений в звуках движения пальцев по грифу контрабаса  , и т.д.... Я обычный технарь-меломан , у которого звуково

vs music
vs music

Год назад в качестве эксперимента собрал фоно-преамп  на полевиках 117-й и 170-й серии (Тошиба ) с пассивной цепью коррекции . Пара десятков таких транзисторов как то залежались у меня ( лет 12 назад

Russ3000
Russ3000

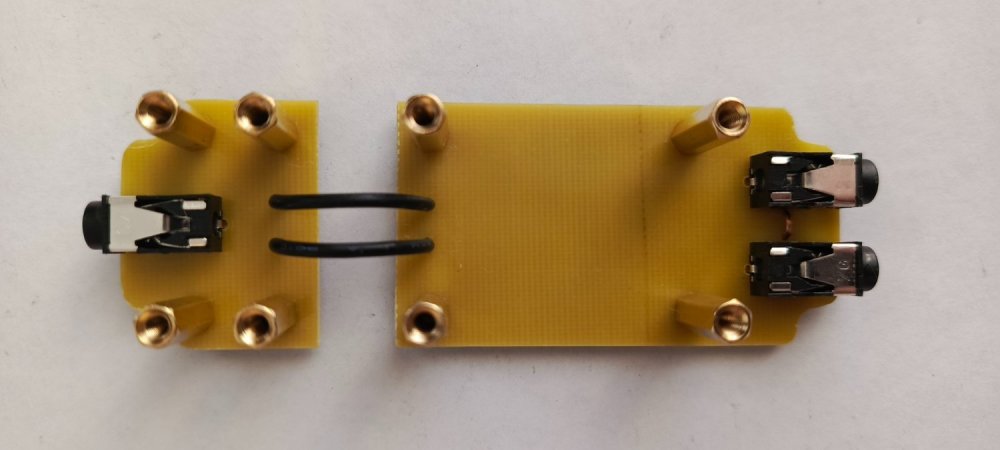

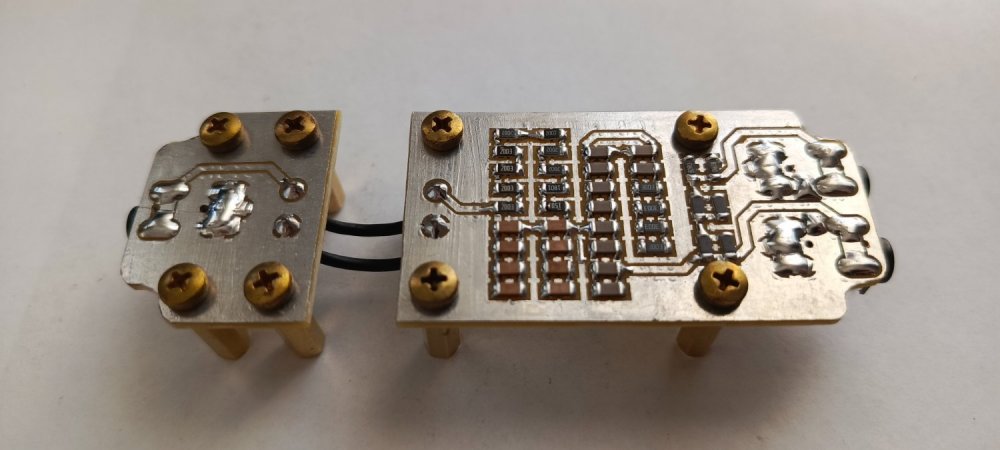

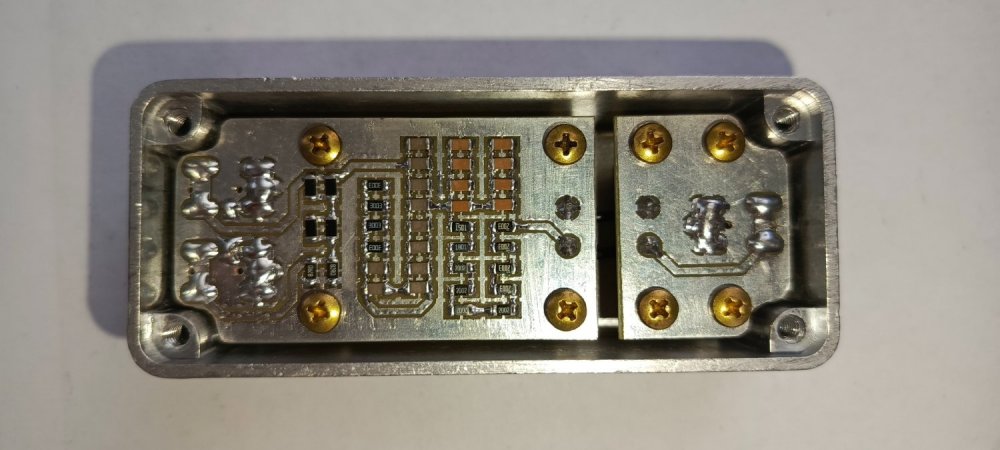

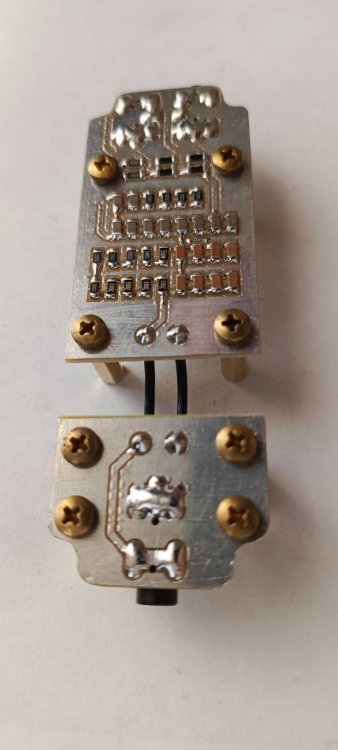

Началось все с того, что не понравилось как ламповый корректор играет на наушниковый усилитель с входным сопротивлением 2к. Поставил на выход усилитель 2х на микросхеме OPA1656, питал ее от DC-DC

Posted Images

BAA Master

BAA

Posted
Posted
49 minutes ago, catBot said:

шумы порядка -60dBA

Это "всего лишь" Leach, а не творец всех творцов. Вариации с 851/951 должны быть на дцать dB лучше, реально наверное на 10. Померять в железе хорошо бы. А Spice-ы ни A ни RIAA не учитывают.

  • Like (+1) 1
catBot Proficient

catBot

Posted
Posted
37 minutes ago, BAA said:

Spice-ы ни A ни RIAA не учитывают.

Присвойте в моей модели параметру q значение "2", получите IEC-A взвешивание.

Именно взвешенное значение уровня шумов (минус ~шестьдесят децибелл) я указал в том сообщении.

Если хотите ещё и RIAA учесть, могу добавить туда ещё один лапласиан.

catBot Proficient

catBot

Posted
Posted

ZTX851/951 в моей библиотеке отсутствуют, поставил ZTX853/953.

Те же минус ~шестьдесят децибелл взвешенного шума.

И это -  при заявленном в модели транзисторов значении RB=0.032. При какой величине тока оно достигается - не сказано. В корректоре наверняка ток меньше, а, следовательно, шум ещё выше.

Климентий Local

Климентий

Posted
Posted
В 02.02.2025 в 00:40, Климентий сказал:

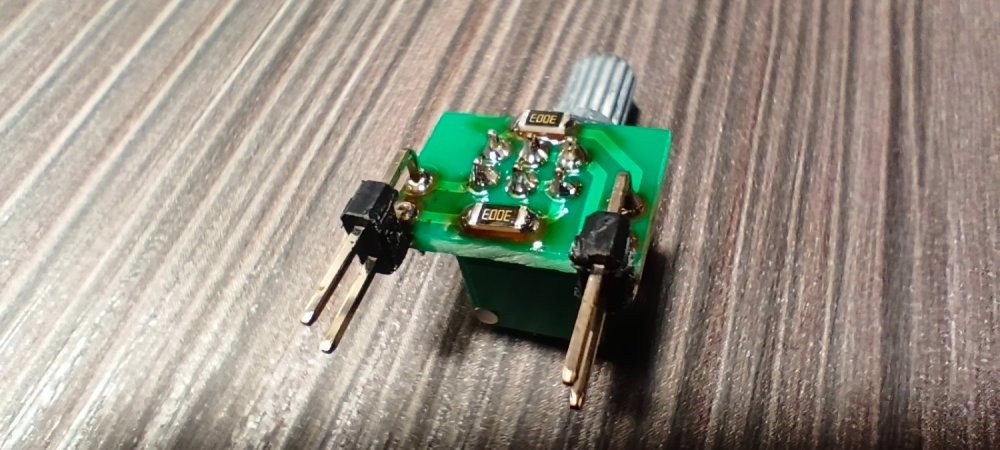

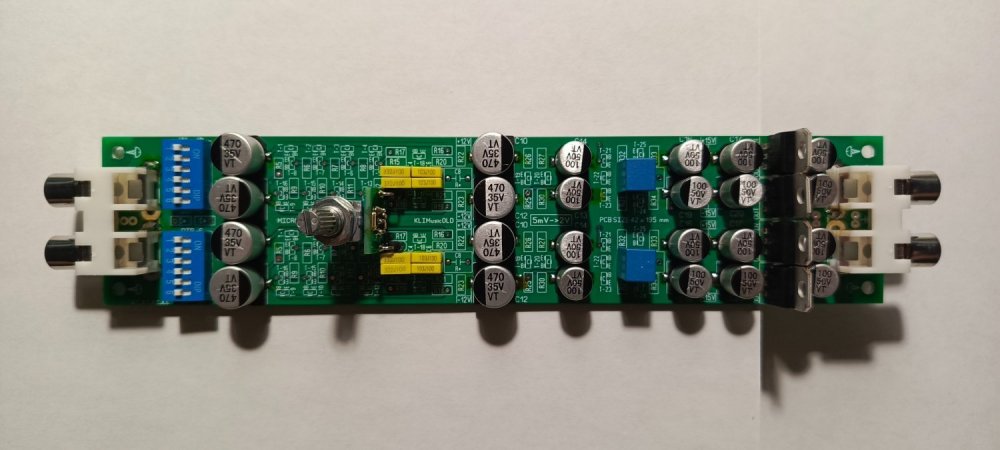

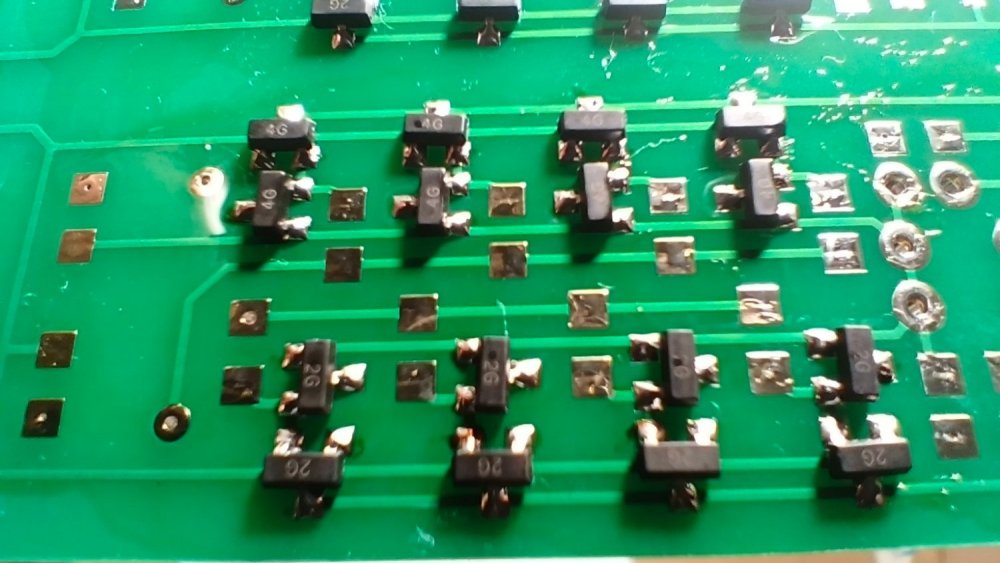

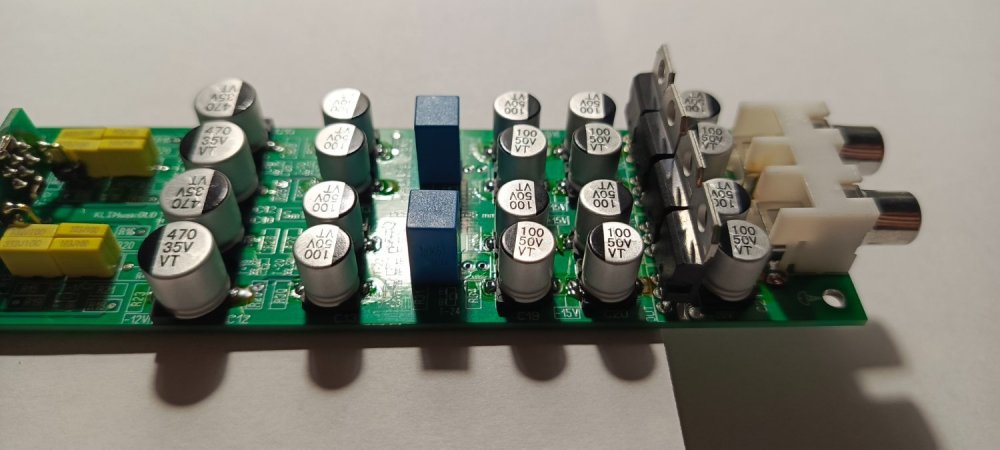

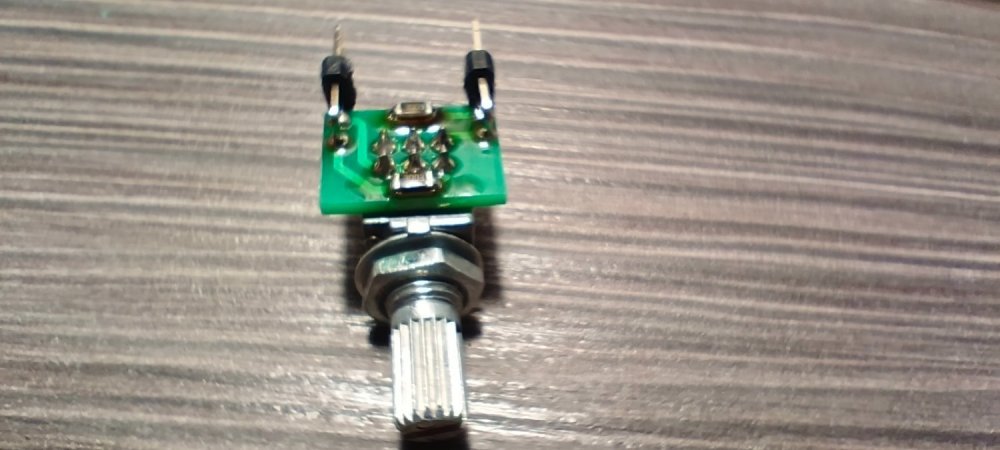

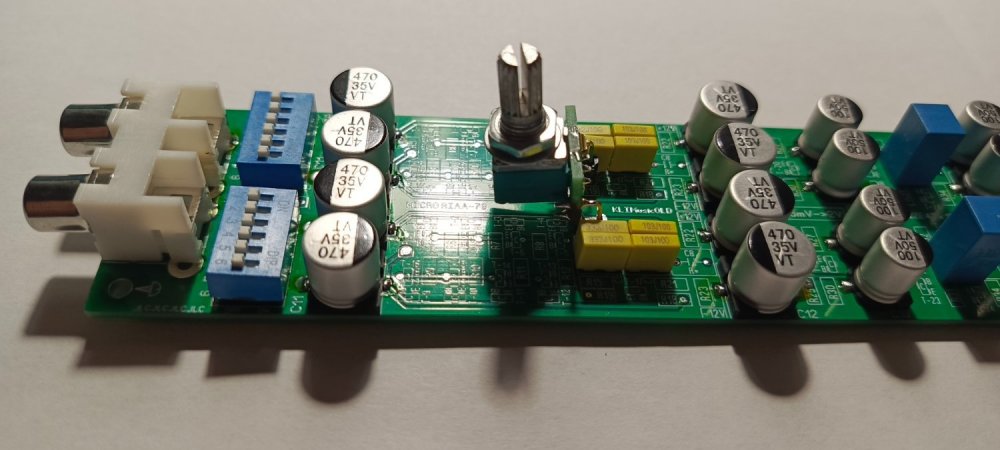

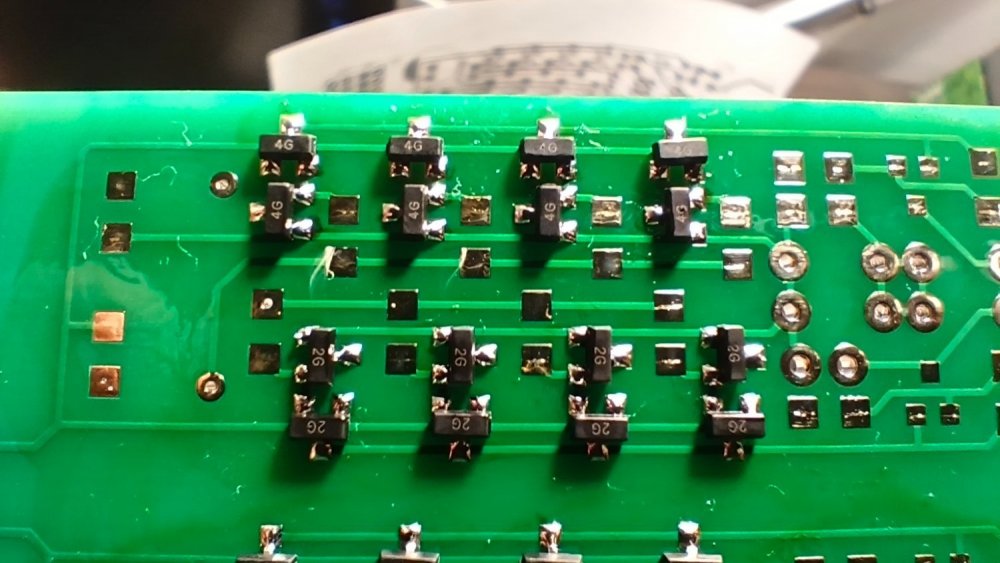

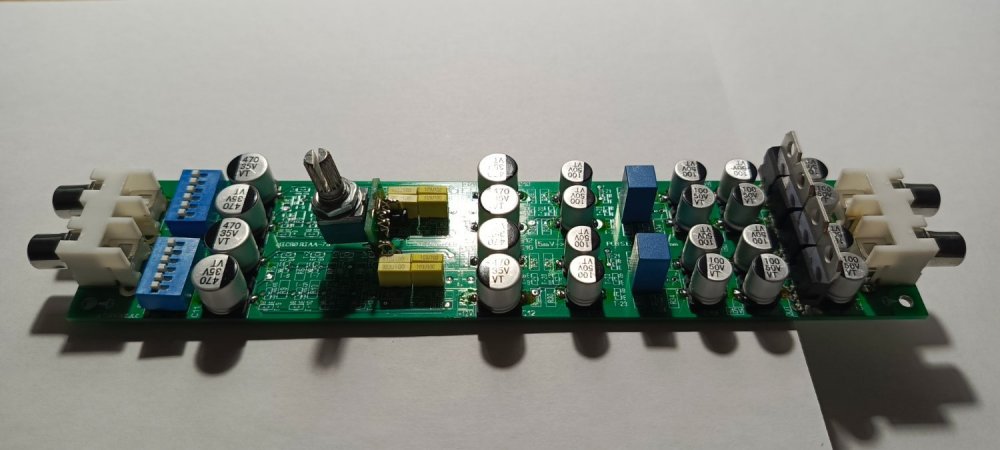

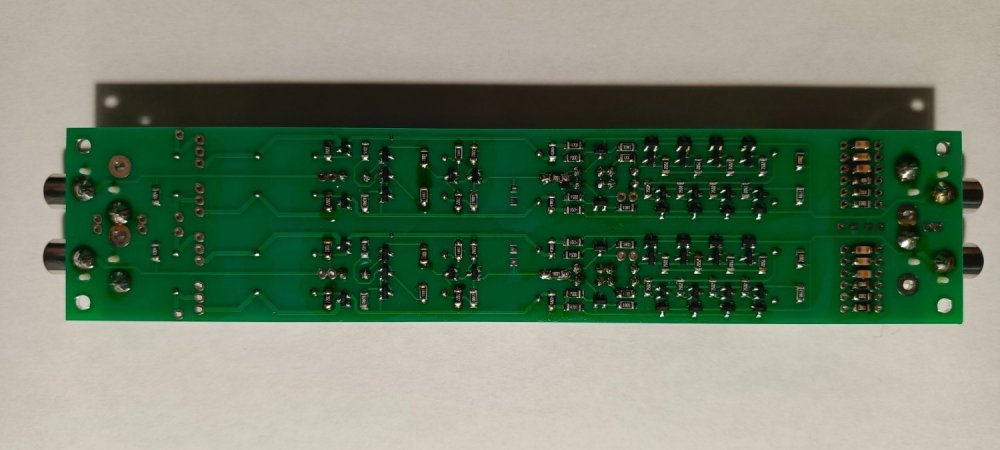

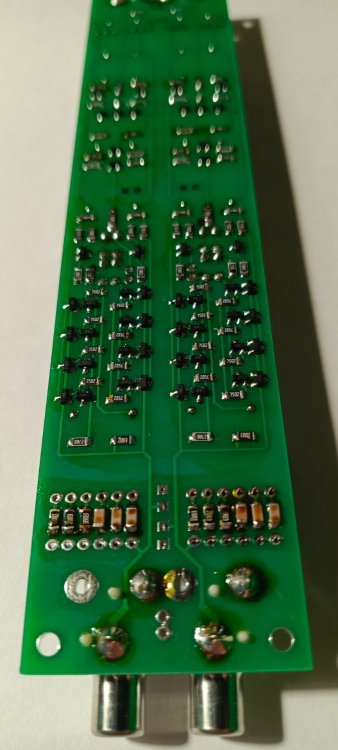

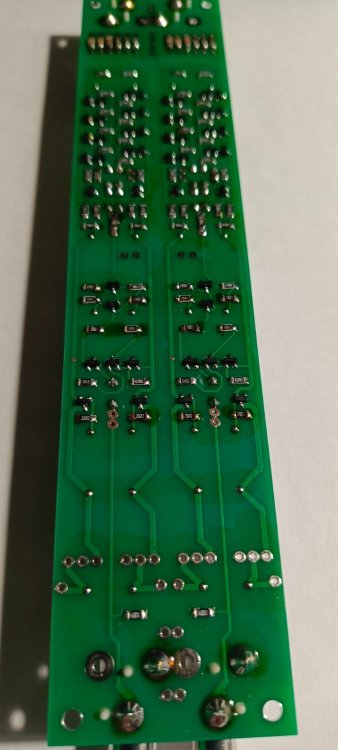

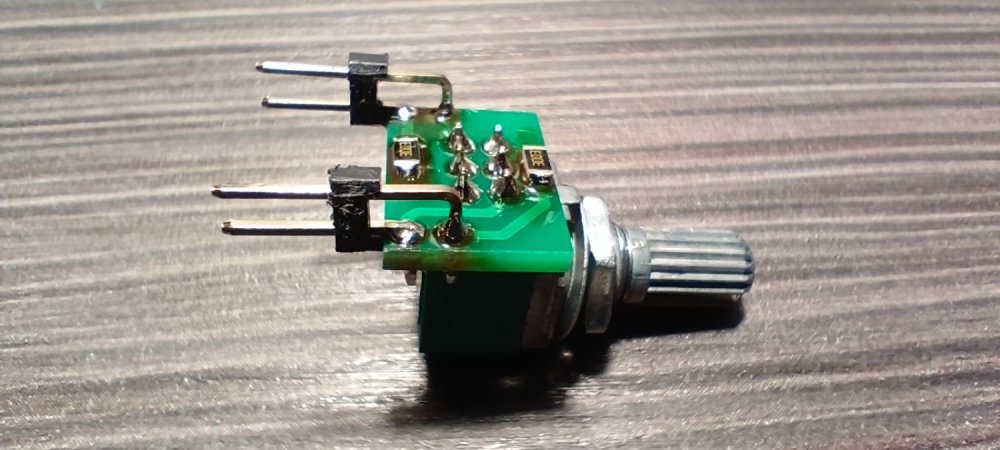

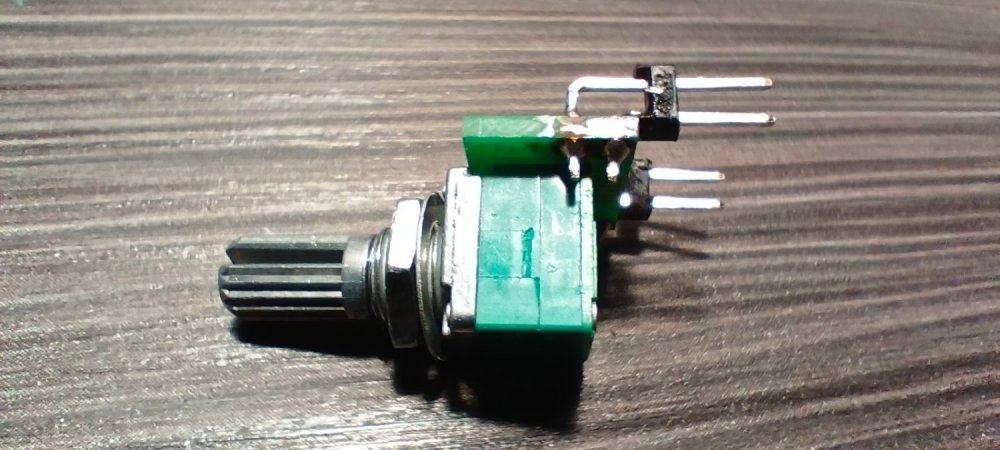

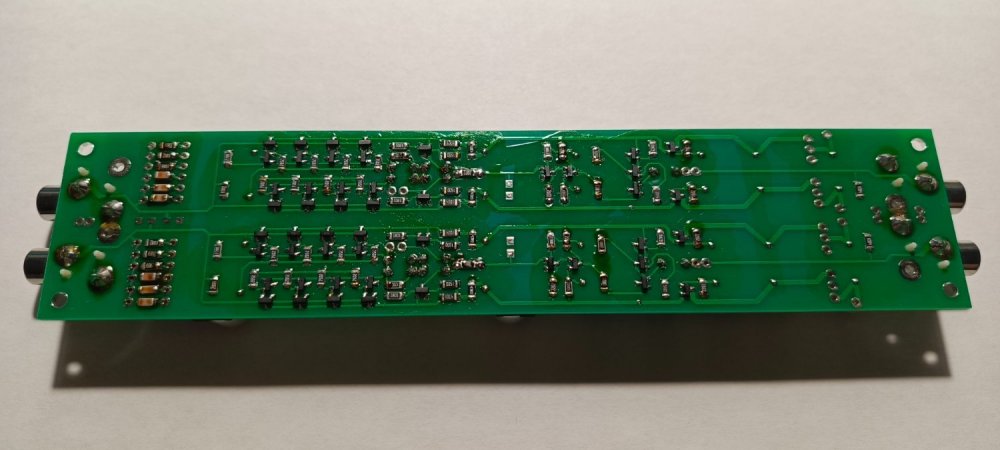

На растерзание... Фонокорректор...на завершающей стадии сборки...

Плату нужно еще отмывать от флюса после завершения сборки...

У кого помидоры 🍅 у кого яйца 🍳 ... Кидайте... 🤣















Запустил корректор... Очень живо звучит... Параметры чуть позже выложу... После обмеров... Пока гоняю... Прогреваю как любят говорить аудиозоофилы 🤣


  • Like (+1) 2
Климентий Local

Климентий

Posted
Posted
28 минут назад, catBot сказал:

Добрый день!

Слева вверху подача смазки для влажного проигрывания?

Нет. Это щеточка и велюровый валик... Двухуровневая очистка от пыли ... Стоит перед иглой... И я вам скажу я очень аккуратен но при этом это валик велюровый постоянно собирает кучу пили с визуально вроде бы чистых пластинок... Полезная штука

Климентий Local

Климентий

Posted
Posted
12 минут назад, catBot сказал:

Как отводите электростатический заряд,образующийся от трения валика?

В ЭПУ "Корвет ЭП-003/038" после валика (по ходу движения грампластинки) идёт электопроводная кисточка, заземлённая на корпус ЭПУ.

К меня также... Щёточка после валика... И заземление ...

Xрюн222 Mentor

Xрюн222

Posted
Posted
1 час назад, Климентий сказал:

Нет. Это щеточка и велюровый валик... Двухуровневая очистка от пыли ... Стоит перед иглой... И я вам скажу я очень аккуратен но при этом это валик велюровый постоянно собирает кучу пили с визуально вроде бы чистых пластинок... Полезная штука

Я очень неаккуратен, при чем тут это вообще непонятно, но подобным очистителем пользуюсь таки.Есть отечественный, есть ненаш. Что на каждом проходе что-то да собирается на этих щетках, хоть после мойки, хоть после стирки - 100% мед.факт.

Климентий Local

Климентий

Posted
Posted
В 08.03.2025 в 21:48, Xрюн222 сказал:

Я очень неаккуратен, при чем тут это вообще непонятно, но подобным очистителем пользуюсь таки.Есть отечественный, есть ненаш. Что на каждом проходе что-то да собирается на этих щетках, хоть после мойки, хоть после стирки - 100% мед.факт.

Аккуратность была проведена в плане чистоты в доме и в помещении... Частые уборки влажные... Минимум пыли... И при этом все равно пыль с пластинок собирается на этом очистителе...

Возможно некорректно выразился... Уж извините... Помню что тут всем угождать нужно... Капризные все как девочки... 👧

  • 2 weeks later...
catBot Proficient

catBot

Posted
Posted
3 hours ago, sova said:

Применял ли кто-либо такую коррекцию на транзисторах?

Там их две, вы про которую спрашиваете?

BAA Master

BAA

Posted
Posted

У дуеров идет спор, достаточно ли петлевого в 40 dB на 1 к для "точного" воспроизведения RIAA. Это 0,1 dB.
Чего можно достичь подобным поделием, даже при приличной beta - вопрос. Насчет приличности тоже интересно, судя по древности картинки наверно на 100 расчитывать можно. Но работать будет. А шуметь - то просто знатно. На том самом германии. Очень интересно, если в L/R, R1 недостаточно велика, например отрицательна. В картридже отмотать?

BAA Master

BAA

Posted
Posted
19 minutes ago, Russ3000 said:

Тут бы Тау1 на индуктивности головы подошло наверное.

В корректоре два нуля и один полюс. Второй ноль и сделан на индуктивности. Самым обычным способом.
К тому же, нет ни того самого, сакрального, 47 кОм ни 150... достанется автору от Сухова сотоварищи.

Russ3000 Local

Russ3000

Posted
Posted

На выходных попробовал собрать МС корректор Сокола, который Сухова высмеивал и в отличии от него выложил свои схемы.

Все получилось как нельзя лучше, пара транзисторов копеешных на входе 5532 на выходе и с AT33PTG II играет просто изумительно, хотя себестоимость его в 10 раз ниже, чем стоимость разъемов в нем примененных :)  И шуму в нем на слух меньше, чем у AD797.

Sokol-MC.pdf

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

"Я дико извиняюсь" (С), предположительно - чем корректор от хорошо нам известного и уважаемого коллеги лучше или хуже, скажем, корректора на ... 2х транзисторах и 5532 в усилителе Сони, например? Понятно, что он-то плохого не посоветует, всегда только хорошее и полезное, или очень полезное.

Просто вроде недавно был лозунг - ад797 наше всë и никак иначе... А тут вон оно чего, за неприличные какие то копейки буквально... Хотя, наверное, немало 5532 поддельных нынче?



Russ3000 Local

Russ3000

Posted
Posted
5 минут назад, Xрюн222 сказал:

Просто вроде недавно был лозунг - ад797 наше всë и никак иначе... А тут вон оно чего, за неприличные какие то копейки буквально... Хотя, наверное, немало 5532 поддельных нынче?

797 нет равных с МС20 и ее выходом в 70мкВ, каждой голове по корректору! :)

Xрюн222 Mentor

Xрюн222

Posted
Posted
21 минуту назад, Russ3000 сказал:

797 нет равных с МС20 и ее выходом в 70мкВ, каждой голове по корректору! :)

Т.е. корректор по Соколу шумит больше, чем на ад797? К тому же, в нем просматривается, вроде бы, коррекция в ОС, причем вся целиком,не частями...

Из моего опыта - МС головка с соответствующим трансформатором  субъективно "сыграла лучше", чем с подобным корректором, хотя с ним также очень хорошо, несомненно. Та же история ровно получилась и с "вылизанным" ламповым МС каскадом.

sova Local

sova

Posted
Posted
11 часов назад, catBot сказал:

Там их две, вы про которую спрашиваете?

Без С2, на индуктивности картриджа

catBot Proficient

catBot

Posted
Posted
1 hour ago, sova said:

Без С2, на индуктивности картриджа

Не часто, но встречается.

Например, - я переделываю под такое распределение постоянных времени корректор в УКУ "Корвет УП-078С". В этом случае ёмкость соединительного кабеля (ГЗМ+корректор) не сказывается на АЧХ вплоть до величин в ~400~600pF, всё равномерно (если не считать резонанс игла+канавка) до ~30kHz. А с хорошей иглой и резонанс игла+канавка уедет ещё выше (с Ortofon Stylus 40 наблюдаю его на 39kHz).

  • Like (+1) 1
catBot Proficient

catBot

Posted
Posted
4 hours ago, BAA said:

нет ни того самого, сакрального, 47 кОм ни 150... достанется автору от Сухова сотоварищи.

Если резистор, с которым индуктивность образует 75µs, "охладить", то можно и те самые 150 kOhm применить.
