как понял транзисторы кремний, у глупо их менять на германий?

[Xрюн222]

6 минут назад, Agats сказал:

вас понял, трогать не буду ничего, мах конденсаторы элетролиты

Как раз если подключаем к стандартному входу 47 к, то надо 39 к заменить на 470к ... 1 М.

[Xрюн222]

3 минуты назад, Agats сказал:

как понял транзисторы кремний, у глупо их менять на германий?

Напрямую никаких шансов...

[Agats]

тогда не лезу и про 470к-1м понял, да у меня 47к

[Ollleg]

Если головка на проигрывателе в пределах 100 евро, то ей подстать и этот корректор,

на большее он и не тянет.

https://meshok.net/item/256296987_ММ_фонокорректор_MZP_4_Dual_TVV_46

https://www.avito.ru/belgorod/audio_i_video/fonokorrektor_dlya_vinila_dual_tvv_46_2392519425?slocation=637640

https://www.avito.ru/chelyabinskaya_oblast_ozersk/audio_i_video/fonokorrektor_dual_1889991048?slocation=637640

https://www.avito.ru/samara/audio_i_video/fonokorrektor_dual_tvv-47_2471752906?slocation=637640

Начальный уровень .

[Agats]

у меня куча головок мм и мс :) ... и для шеллака еще больше . Другое дело всё в планах и в воздухе мечты

[Ollleg]

Только что, Agats сказал:

у меня куча головок мм и мс :) ... и для шеллака еще больше . Другое дело всё в планах и в воздухе мечты

Ценовая категория говорит о всём. Не стоит внимания даже.

Собственно поэтому и отдавался в подарок из рук в руки.....

[Agats]

пущай будет, встрою в хорошо восстановленный дюаль

[Xрюн222]

Ценовая категория -понятие весьма растяжимое и крайне неопределённое...

[Ollleg]

4 минуты назад, Xрюн222 сказал:

Ценовая категория -понятие весьма растяжимое и крайне неопределённое...

Нет тут ничего необъяснимого, начальный уровень для послушать дешёвые иглы и потом двигаться вперёд.



На вегу 106 подойдёт , нашу мелодию погонять, несерьёзно заострять внимание на таких игрушках.

[Сергей А]

3 Кроны в питание -хорошая мысль. ?

[Xрюн222]

15 минут назад, Ollleg сказал:

Нет тут ничего необъяснимого, начальный уровень для послушать дешёвые иглы и потом двигаться вперёд.



На вегу 106 подойдёт , нашу мелодию погонять, несерьёзно заострять внимание на таких игрушках.

Тут ничего не скажу, ничего не понимаю в "дешёвых"/"дорогих" иглах... Равно как и в таких же головках, тонармах и приводах... Скажем, если я за одну цену купил г600В "в работу" и Ленко л75 тоже "в работу" - они в одной "ценовой категории" или нет? А потом поставил на одну головку за 6 т.р., а на другую за 12?  Как то изменилась "ценовая категория"?



[юрий робертович]

Мне эта понравилась Бокарёва-Торопова



[Xрюн222]

Вроде бы полагается на вход ставить p-n-p транзистор ВС560, а дальше ВС550? Так и в исходном твв47 и (даже!) в некоторых студийных магнитофонах с похожей входной частью УВ.

[Ollleg]

10 часов назад, Xрюн222 сказал:

ничего не понимаю в "дешёвых"/"дорогих" иглах...

Никита, тогда я попробую пояснить на более простом примере:

Есть у нас

Нота 304

Маяк 205

Олимп 005

Все они разной ценовой категории и классом воспроизведения. Вместо того, что бы рассмотреть работу хотя бы Маяка 205, мы начинаем совершенствовать Ноту 304, хотя понимаем, что аппарат этот никому не нужен и любой повыше классом его по любому переиграет, как ни улучшай.

Про кассетники ти по Весна 302 не говорю, они и Ноте 304 уступят.

Вот и выходит, что технический форум специалистов "копается" невесть в чём, вместо того, что бы взять действительно достойный по звуку аппарат, который и на рынке будет немалых денег стоить, не каждому по карману доступен, и попробовать разобрать его схему, посмотреть, как можно улучшить и это решение обсудить, что бы потом кто то мог его повторить, собрать и понимать, что собрал действительно нечто достойное и звучащее.

За 6 и 12 р голова ничего не изменить, но если будет более дорогая и классом выше, тогда и твв46 не сможет раскрыть её потенциал и вместо веги 106 понадобиться нечто более достойное.

Именно это и хотел сказать, куда и на что хотелось бы ваш взор навести, потому как только от вас всех и  зависит, чем будет наполнятся новый форум.



[юрий робертович]

Инж. Скляров, делал давно на кт342 золото, отлично

[vs music]

13 часов назад, Agats сказал:

тогда не лезу и про 470к-1м понял, да у меня 47к

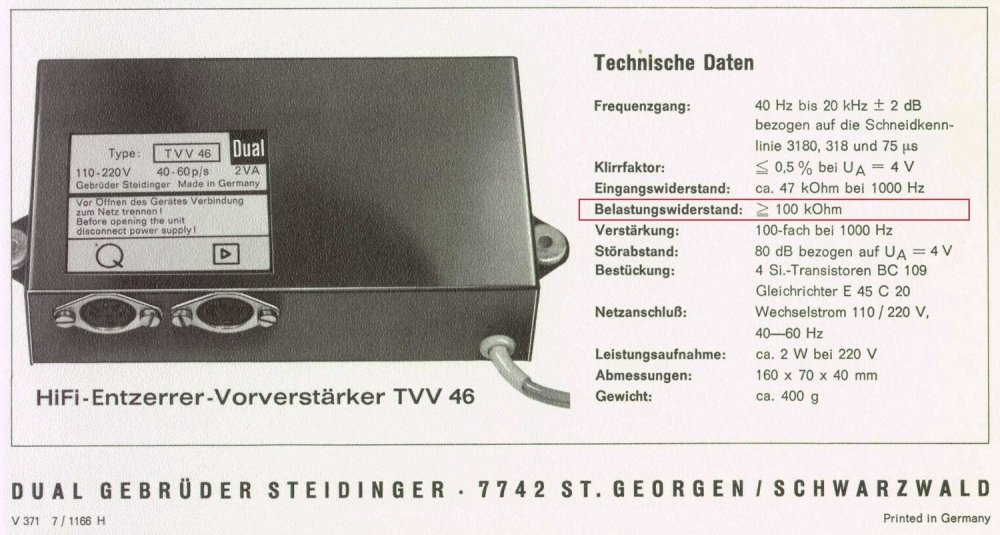

Замена выходного резистора  не спасёт . Этот корректор  рассчитан на работу с высокомным входом - больше 100 ком  . При меньшем сопротивлении нагрузки на выходе корректора - будет спад АЧХ на низких частотах . Вот АЧХ  DUAL TVV-46 . А при нагрузке меньше 100ком - спад АЧХ будет еще больше . Надо увеличивать выходной разделительный  конденсатор или ставить на выход  буферный каскад .
