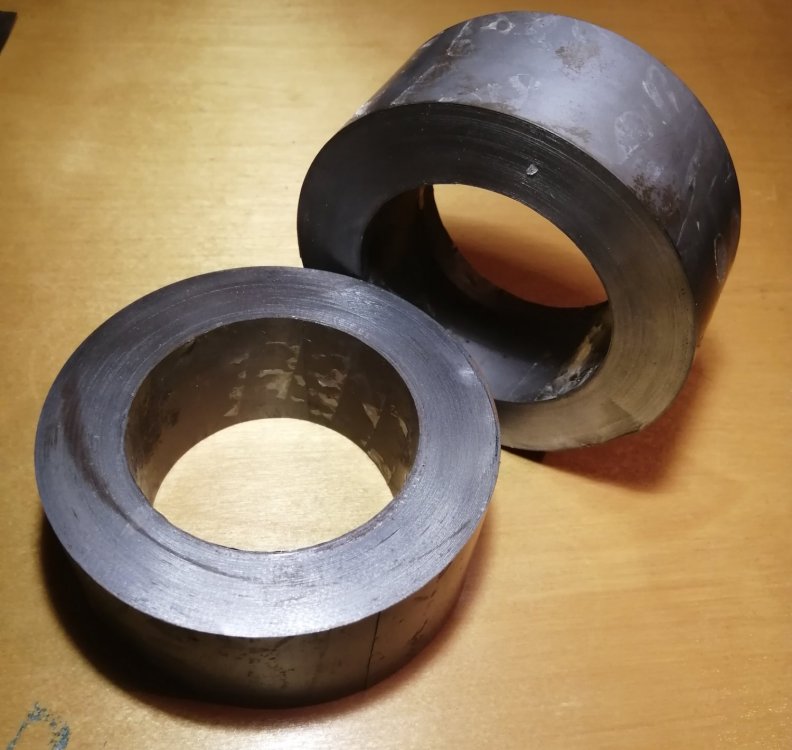

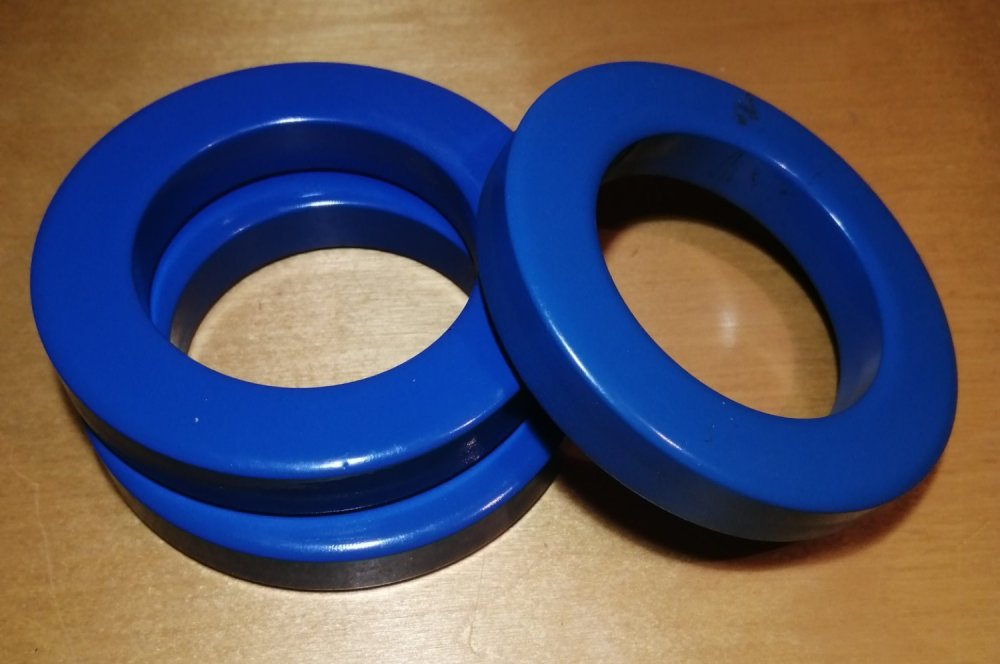

Завелись вот такие сердечники, 1 - лента 0.2мм 100Х65Х40, 2 - синие керамические (ферит? альсифер?) 100Х65Х15. Ленточные не склеены. Пойдут ли на силовики, или на выходники? Синие понятно на ВЧ.




Posted

Нормальные сердечники. У синих надо проницаемость измерить - тогда ясно будет, из чего сделаны.

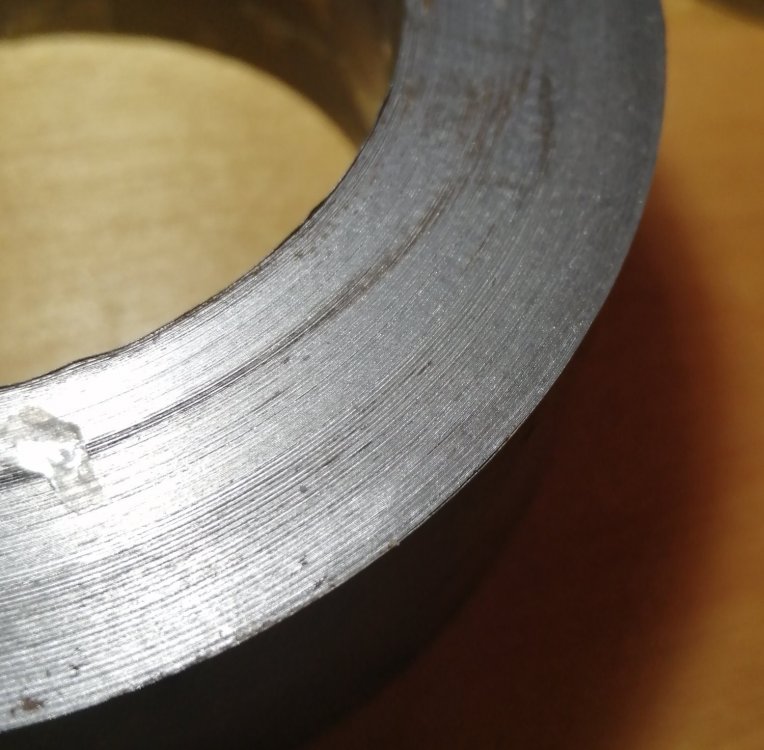

Сталь уже не помню какая. Раньше внешний рез говорил о марке. Но не меньше Э330. Потому как обычную в 0,2 раньше не катали. В бумагу "промасленную" на самом деле пушсало(вазелин) заверните, а то заржавеют совсем.

  • Thanks (+1) 1
Posted
1 час назад, Перевозчик сказал:

Спасибо. А есть ли возможность использовать тор в качестве выходного в однотакте без зазора?

Конпенсационую обмотку если только намотать .

Posted
1 час назад, Перевозчик сказал:

Спасибо. А есть ли возможность использовать тор в качестве выходного в однотакте без зазора?

По схеме "параллельного питания", без пост. составляющей.

Posted
1 час назад, Xрюн222 сказал:

По схеме "параллельного питания", без пост. составляющей.

Это где анодный резистор, а транс подключается с анода через ёмкость на массу?

Posted

Как вариант. Или дроссель анодный. Или не на массу, а на среднюю точку 2х конденсаторов  между + и -. У меня сейчас так на выходе линейного преда железный тор работает...

  • Thanks (+1) 1
  • 3 weeks later...
Posted

Вопрос к понимающим в электротехнике. Есть анодный тор с Х-кратным запасом по мощности. Есть желание дополнить его несколькими накальными обмотками.

Чревато ли чем-нибудь, если эти самые накальные обмотки будут не "обползать" весь бублик, а каждая сидеть на нем коротким сектором? Корректно ли это? Следует ли предусматривать/иметь в виду в этом случае какие-то существенные моменты?

Заранее большое спасибо.

Posted

Не претендуя на глубокие понимания в электротехнике, полагаю, что - Кроме повышенных полей рассеяния вокруг этих коротких секторов - особо ничем не чревато.

Posted
7 минут назад, Евлампий 2 сказал:

Есть анодный тор с Х-кратным запасом по мощности.

Вводных маловато ... то есть сечение первички , потребляемая вторичками На сколько накальные новые будут итд....и про Х запас  если можно по подробнее ...

Posted

Если обмоток несколько, то хорошо бы накальные галетины распределить равномерно по телу бублика. Но, кмк, каких-то проблем возникнуть не должно.

  • Like (+1) 2
Posted

Спасибо огромное всем отозвавшимся, инфы достаточно. Для себя делаю вывод - если симметричненько и без завышенных требований по наводкам, то допустимо. Еще раз спасибо.

Posted

В таких случаях применяют многозаходную намотку. Берут подходящее количество проводов и мотают этой «лентой» так, чтобы равномерно покрыть весь магнитопровод.

  • Like (+1) 5
Posted

Kroul, круто. Спасибо, учту - но исходно хотел как раз разнести, чтобы лишний раз не пить пурген: там и накал кенотрона, и драйвера, и прямонакалы, да еще средние точки всякие... Порознь конечно сподручнее. Но - подумаю.

Posted

Из опыта. При секционированой намотке тора ИПСН, грузим одну секцию - она проваливается, на остальных напряжение вырастает. Не спрашивайте почему. Но если все будут нагружены - проблем быть не должно.

  • Like (+1) 2
  • Thanks (+1) 1
