Продолжил работу над намоточным устройством; - Установил переключаемый на три отдельных барабана, счетчик витков, подобранный на чермете в 90е, долго валялся в гараже. В задней части корпуса, для привода его счетного механизма сделал окно и отфрезеровал контактные площадки сборки устройства. В результате получается собранная, самостоятельная, съемная конструкция. Обеспечена быстрая установка и демонтаж. Шестеренки привода счетчика, тоже чермет, ЗСУ "Шилка". Возможно применение счетного механизма другой конструкции, например от вязальной машины, привод обеспечить кулачком. - Для более точной и качественной намотки, желательны плавный старт и не слишком большие обороты. Двигатель станка "Универсал 3" имеет примерно 2800 об. мин., редукция с применением трех ремней снижает их до 200 об. мин., плавный пуск/стоп, в принципе можно обеспечить слабым натяжением и подтормаживанием шкива рукой, но как то не очень, мне это нравиться. Шумность трех ремней, сложность настройки, при этом для обеспечения самой низкой частоты вращения, на двигателе используется шкив всего 22 мм. В то время как минимальный диаметр шкива для клинового ремня Z составляет 63 (50) мм. Ремень просто пережевывается таким малым диаметром и быстро выходит из строя. Более оправдано применение здесь поликлинового ремня PH или PJ допускающих минимальный диаметр шкива 13 и 20 мм соответственно. Давно собирался переделать привод станка, наконец решился. Двигатель также решил применить ансихронный более низкооборотный, либо регулируемый коллекторный. Применение частотного преобразователя, вызывают у меня сомнения в надежности его работы (принудительное охлаждение частотника, программирование всех параметров двигателя, создаваемые им помехи), желательно что то по проще. Имеются три двигателя; ансихронный 1400об.мин./180вт., коллекторный послед. возбуждения с тахометром от стиральной машины 460-14000об.мин/400вт., коллекторный постоянного тока, пар. возбуждения 3000об.мин./120вт. Первый и третий варианты требуют изготовления переходной фланцевой пластины крепления, к двигателю от стиралки решил изготовить новый передний фланец крепления. Ал. заготовку диаметром 150мм. распилил на две части, для ее обработки потребовалось изготовить дополнительные приспособления и обдумать технологический процесс, для моих станков она слишком большая. -
-1.thumb.jpeg.38a4afc7c322f397a12fbe76a5887c7b.jpeg)
By Katharina Richter · Posted
Ой, это невероятно сложно и муторно. Я просто "отслушиваю" -
By Анатолий Матвиенко · Posted

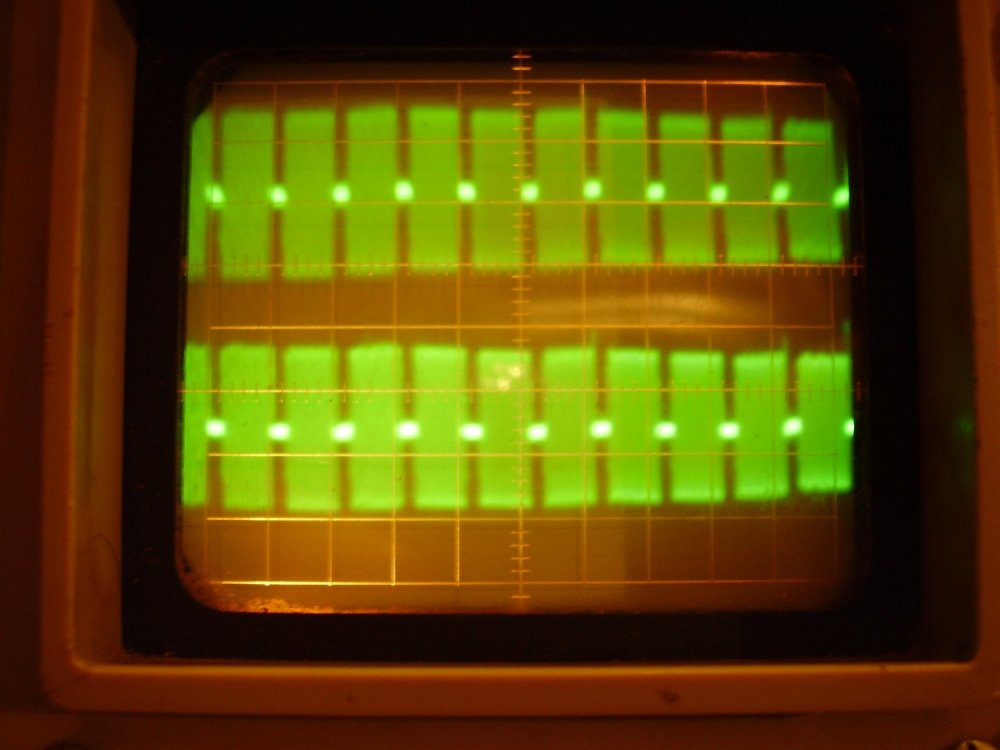

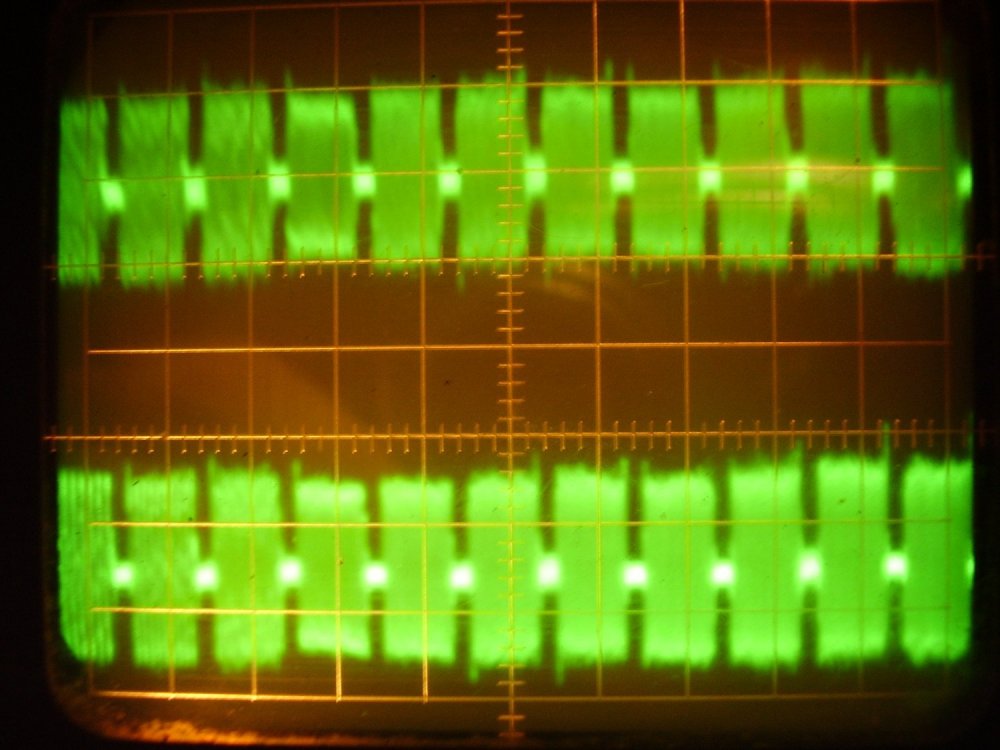

Поделюсь, если кому-то полезно. С катодными обмотками я доделал до чистовика единственный однотакт начального уровня на 6П14П в пентоде. Взял телевизионные трансы, похожие на ТВЗ-Ш, 3000 тыс первичка, 114 вторичка. Если кто-то такие пробовал, знает - валят ВЧ знатно, без спектроанализатора на ухо слышно. Отмотал вторичку до 97 витков и добавил 200 0.18. Не хай-фай, но случилось чудо. То ли из-за ООС, то ли увеличения индуктивности, то ли получившегося суррогатного секционирования АЧХ стала линейной (почти), на 2 Вт на 4-омную нагрузку от 40 до 15 000 Гц, завал по краям в пределах 1.5...2 дБ. Для такого маленького транса - вполне. УНЧ у меня трудился несколько месяцев, год как уже у нового владельца, полёт нормальный. -
да уж . ориентир ни к черту хех (((( моно триоды 6с1п по 600р , могу свои 50ых по 100р. отдать кто захочет . -
Интересно, как Вы умудряетесь определять качество колонок по цене? -
Если входом служит смартфон то на "высокую теорию" можно положить во всех смыслах, а если CD проигрыватель, то 6П14 и проч. не многовато будет? Ведь -
Возможно, я ориентировался по ним:https://eandc.ru/catalog/6s1p/ -
By Анатолий Матвиенко · Posted
Позвольте вставить 5 копеек. Паяете макет простейшей схемы - 1 лампа в драйвере, 1 выходная, в качестве ТВЗ какой-нибудь телевизионный прости Господи ТВЗ 1-9. По драйверной лампе всё просто и абсолютно не напоминает "высокую" теорию с расчётом ВАХов. Как и по выходной. В катод ставите подстроечник на 3.3 кОм, в анод - на 300 кОм последовательно с резистором 47 кОм. Ток катода выходной лампы (любой) на первых включениях выставляете катодным резистором по показаниям миллиамперметра, а не по даташитам, например - 35 мА. Желательно иметь жменю одинаковых по маркировке ламп, они копеечные, под одинаковую распиновку это 6Н1П, 6Н2П, 6Н23П. На вход синус 1 кГц, на выход резистор 4 Ом. С выхода через делитель 10:1 на звуковой вход компа с программой Спектраплюс или любым другим спектроанализатором. Смотрим. Для 6Н2П (конечно же, для раскачки пентода или тетрода в родном или УЛ включении не нужны ни параллель, ни другие танцы с бубнами, особенно если сеточный резистор большого сопротивления - 500 кОм...1 мОм) вращением обоих подстроечников убедитесь сами: больше 100 кОм анодный резистор даёт лишь умеренный прирост усиления, но гармоники растут, как ни подбирай ток катода, потому что падает напряжение на аноде этой лампы. Примите на веру: при питании драйверного каскада от 300 В оптимальное значение анодного резистора 100, максимум 120 кОм. Для 6Н1П и 6Н23П потребуется номинал меньше. Ток катода для обеспечения наименьших искажений для 6Н2П будет лежать в пределах 0.3...1 мА, причём плевать на ВАХи, у каждого экземпляра и у каждой половинки в колбе он будет иной. А уж если лампы юзаные - и подавно. Помним также, что напряжение смещения на сетке драйвера должно быть выше амплитудного значения напряжения входного сигнала, иначе сеточный ток и искажения мама не горюй. С выходной лампой проще. От даташитов всего две пользы: предельные эксплуатационные значения, их лучше не превышать, и минимальный номинал сеточного резистора. В этом плане 6П6С куда лучше, чем 6П1П, она крепче, в принципе - это урезанный и удешевлённый вариант 6П3С. Лично мне в 6П1П нравится только микроскопический ток накала, в остальном для поделок начального уровня 6П14П привлекательнее. Короче, выставляем ток анода, максимальный для данной лампы при рассеиваемой мощности на аноде. То есть если между анодом и катодом 6П14П 300 В, ток берём 40 мА. И вот только тогда занимаемся трансом. Те же 1 кГц даём на вход и смотрим по спектралабу-спектраплюсу (у кого что стоит) максимальную мощность на разную нагрузку. То есть цепляем резисторы (собранные из нескольких) 3.5, 4, 4.5, 5 Ом и т д. За максимальную, к примеру, возьмём 5%. Через напряжение на выходе и значение сопротивления нагрузки вычисляем мощность и оптимальное Ra, и плевать, какое оно указано и в даташитах, и в схемах уважаемых гуру, у вас свой источник питания, свои режимы, свои лампы. Игнорируем, что у реальной нагрузки сопротивление переменному току будет выше, чем у обычного резистора, всё равно такая метода даёт гораздо более близкий к желаемому результат, чем построение мудрых графиков. Вам нужно УЛ? Разберите ТВЗ 1-9, не жалко, и намотайте прямо поверх первички, она снаружи, 200-250 витков провода 0.14, хотите точность как в аптеке - с отводами. Соедините последовательно с первичкой. Даю палец на отсечение, разницу между 22 и 25% не намеряете и не услышите. ИМХО, если мудрить с трансформаторными ООС, предпочтительнее катодная обмотка 5...10% от первички, но то дело вкуса. После экспериментов с трансформатором берите железо чуть побольше, это не триод, 5-килограммового транса не нужно, что-то силовое 30...60 Вт, максимум - ОСМ-0.063, и мотаете обмотки, исходя из соотношений, выбранных из мучений с ТВЗ 1-9. Общеизвестно, что одна только УЛ ООС незначительно снижает выходное сопротивление. Если нет катодной обмотки, придётся вводить ОООС или даже комбинацию ОООС и ПОС, иначе далеко не со всеми АС этот ЛУМЗЧ подружится. Но это уже можно обкатывать не на макете, а на готовом. Думаете, всё? Нет! Спадающая гребёнка гармоник на спектроанализаторе неожиданно может выглядеть совсем не так, как хотелось бы. Когда минимизируете третью гармонику, смотрите на её соотношение с 2й гармоникой. 2я всегда должна быть выше! Если не удаётся побороть, остаётся приём из серии "против лома нет приёма", уменьшайте ток драйверной лампы, общий уровень гармоник чуть вырастет, но звук станет приятнее, потому что чётная замаскирует нечётную. Попробуйте, нужен ли конденсатор параллельно катодному резистору драйвера. Подсказка: для 6Н2П и 6Н9С, как правило, не нужен. Без него появляется местная ООС, искажений меньше. Удачи. -
.thumb.png.bafa8dfa8d6e27a086172972a25a2e0b.png)
Расчет трансформаторов (Кушманов).pdfРасчет трансформаторов (Кушманов).djvu -
Пару недель назад по 50 руб на Юноне очереди и давки за ними не наблюдал. -
Такой вот попался. Что то там про компенсацию в первом каскаде. Но язык лягушачий :) моя не понимай. Electronique Pratique 2006-01.pdf -
-
А я нашел что это за усилитель TverLab SM5 SE, очень похож на мой, практически копия, но схему я взял с другого ресурса. Сейчас нет времени, вечером изучу...
-
Да я посмотрел варианты Ваших работ в галерее, впечатлился увиденным и решил не спеша собрать еще один усилитель, попробовать сделать в приличном корпусе. Сначала хотел замахнуться на высоковольтные лампы в выходной каскад, но изучив вопрос поглубже решил не торопиться. По ходу нечайно забрел на продажную тему, увидел межкаскадные трансы, проявил немного любопытьства. Про межкаскадники прочитал много, для себя определил основные причины их использования таким образом, что есть ситуации в схемотехнике когда без них просто не обойтись, есть ситуации когда применение трансформаторов создает значительное приемущество, но в большинстве случаев трансформатор и конденсатор (приемлемого качества, разумееться) взаимозаменяемы, и поэтому большинство выбирает конденсатор, потому как это проще. Я готов попробовать схемотехнику с межкаскадным трансформатором, если она действительно дает существенный выигрыш по каким либо причинам. К сожалению я не конструктор, но что то хорошо изготовить по инструкции вполне могу.
-
Не могу этого не сделать. Спасибо. И задам попутно вопрос, а где такой ресурс с журналами в формате пдф? C ув. Александр.
-
-
