Миниусилитель на 6С19П, однотактный

Yaros

By Yaros
in Valve

 Share

Recommended Posts

Stan Marsh Mentor

Stan Marsh

Posted
Posted
41 минуту назад, BAA сказал:

Нашел волшебную (по графику) 145 в 14,5 мА 0 искажений :smile-03: Ку то же самое.

А можно картинку? С токами и напряжениями. Так наглядней.

  • Replies 540
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Евлампий 2
Евлампий 2

Мне кажется, вам по некоторым пунктам просто не очень везло. Это я не в порядке затевания дискуссии, не мое это, я просто пытаюсь смягчить ваши категоричные утверждения оттенком "ИМХО" - вам я его сов

Stan Marsh
Stan Marsh

Это только так кажется, распаять кучку деталек на одном новальном цоколе несколько сложнее, чем на двух.    Ну нет, возможно, это вам свойственен подобный шкурный интерес, но задачи зарабо

alss
alss

4 пальчиковых в стерео (PSE)

Posted Images

BAA Master

BAA

Posted
Posted

Так как усложнение не работает как хотелось бы, то сначала попрбовал работу просто на источник тока с общим катодом (в автосмещении получается 206 Ом), а потом на сопротивление, наклон прямой которого "перепендикулярен" анодным характеристикам лампы, см рисунок. Никаких преимуществ ИТ не дает ибо Ra относительно мало - Curve показывает 3,5 кОм.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
3 часа назад, Valinor сказал:

Если двойное питание поможет решить проблему печки, то, мне кажется, что в этом проекте его вполне можно применить.

Вот такой вариант избавляет от печки и толерантен к небольшому току сетки, но с чувствительностью есть некоторая проблема.


  • Smile 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
1 минуту назад, Кружка сказал:

Причем можно постараться и от одной обмотки.

Да, я выше пару вариантов привёл. Есть ещё удвоитель Латура, он проще, но тут будет сильно разбалансирован по плечам.

Кружка Local

Кружка

Posted
Posted

Мне видится анодная со средней точкой и парой отводов. В таком варианте можно получить любые требуемые напряжения относительно катода выходной лампы без особых ухищрений.

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Тут один шаг остался до двухтактника. Это и проще, и лучше. Так что остановимся пока на SE с одной штукой 6С19П, а следом РР на них же. Ну а уродец 6С41С меня прям совсем не привлекает, хоть я на них пару-тройку изделий собрал.





  • Like (+1) 1
Климентий Local

Климентий

Posted
Posted
1 час назад, Климентий сказал:

В пентоде с 6С19П оч неплохое звучание при вых мощности до 6Вт.
Около 170-180В.
6С41С применить с автосмешением, Еа можно увеличить до 230-240В.


Так тут одна лампу на выходе можно убрать... И будет обычный однотаетник...

Stan Marsh Mentor

Stan Marsh

Posted
Posted
Только что, Климентий сказал:

Так тут одна лампу на выходе можно убрать...

И автоматическое смещение вместо фиксы, и другую лампу в первый каскад.:smile-11:

Stan Marsh Mentor

Stan Marsh

Posted
Posted
1 минуту назад, Климентий сказал:

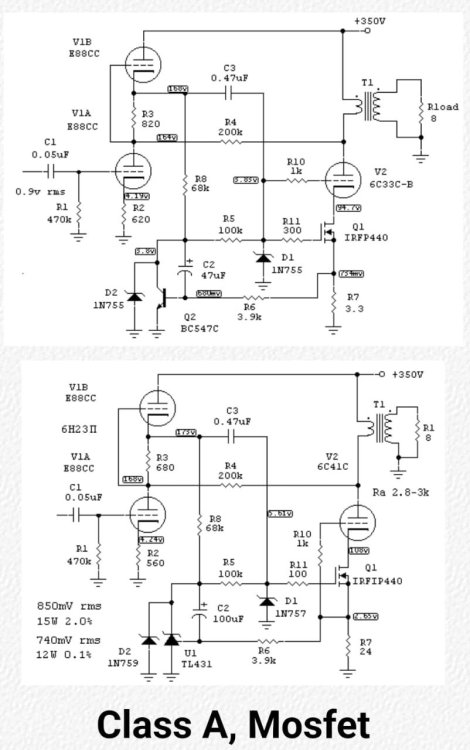

такой проект

Узнаю братьев-буржуинов! Насыпят щедро полупроводников, и трава не расти.

  • Smile 1
BAA Master

BAA

Posted
Posted
8 часов назад, CHEL_EV сказал:

Если и делать на входном пентоде

Видимо все туда и идет. Кстати спектр при резистивной нагрузке совсем неплохой. Только усиления не зватает.
Вопрос: сколько усиления не хватает?

Кружка Local

Кружка

Posted
Posted

Всегда очень смущал выбор нагрузочной с учетом нелинейного загиба характеристик. На бумаге оно красиво конечно.

Timbuktu Community Regular

Timbuktu

Posted
Posted

6П15П в пентоде, хоть 100 вольт амплитуды, режимы озвучивались, даже ВАХи с 000 процентов где-то есть, сетку вторую застабить стабилитроном кс650, делал несколько раз, даже для 6С33С вполнакала :ab:

  • Like (+1) 2
Xрюн222 Mentor

Xрюн222

Posted
Posted
1 час назад, Timbuktu сказал:

6П15П в пентоде, хоть 100 вольт амплитуды, режимы озвучивались, даже ВАХи с 000 процентов где-то есть, сетку вторую застабить стабилитроном кс650, делал несколько раз, даже для 6С33С вполнакала :ab:

Интереснр бы посмотреть не красивые картинки, теоретические, из компутерной рисовалки красивых картинок,  а практические измерения этих "000 процентов" от пентода да при 100 вольтах амплитуды :default_wacko:

Xрюн222 Mentor

Xрюн222

Posted
Posted
16 минут назад, Константин сказал:

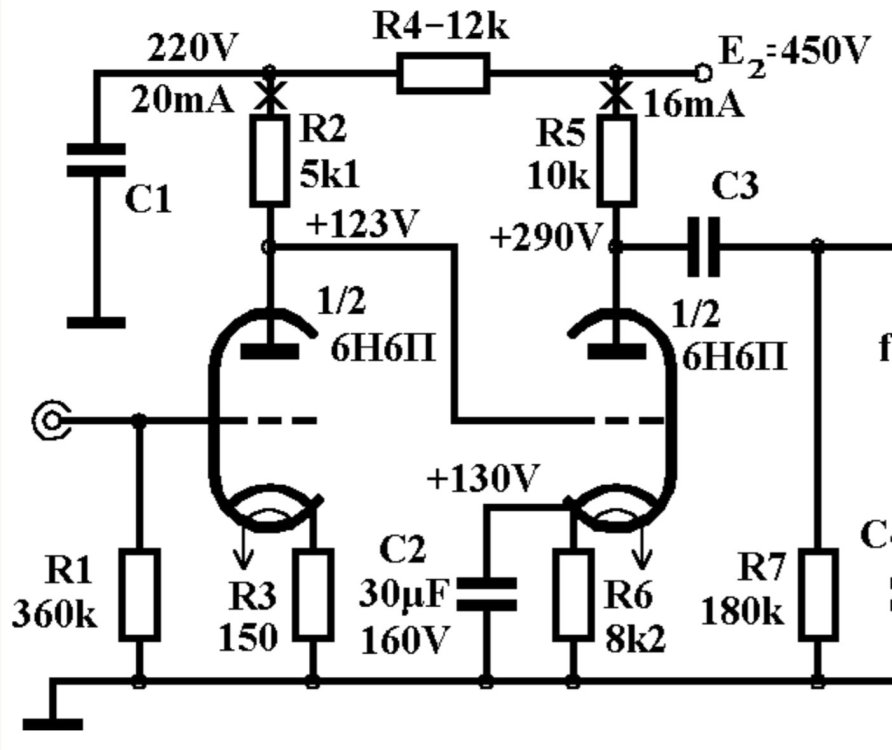

Рабочий вариант, можно стимульнуть с меньшим В+

SmartSelect_20241109_103157_Samsung Notes.jpg

Можно, но для 6с19п наверное лучше перейти на связь через С между каскадами, а то 130 вольт на ветер. А каждый лишний вольт на счету...

Константин Proficient

Константин

Posted
Posted
33 минуты назад, Xрюн222 сказал:

Можно, но для 6с19п наверное лучше перейти на связь через С между каскадами, а то 130 вольт на ветер. А каждый лишний вольт на счету...

Там весь смысл в гальванике. Низкие искажения и "сигнатуру" 6н6п практически не слышно. А по поводу энтропии, таки, согласен, под пару 6с19п может и есть смысл, но тогда твз получается уже не совсем неофитский.

BAA Master

BAA

Posted
Posted
22 минуты назад, Xрюн222 сказал:

А каждый лишний вольт на счету...

Может на 6н2п? Куда видеолампы и десятки миллиампер. Может таки две 23(4) и две 19-х? Типа 3 каскада?

Xрюн222 Mentor

Xрюн222

Posted
Posted

Ну, 6н6п это в первую очередь лампа звуковая. Так что имеет право. Режимы другой вопрос, 20 ма 1й каскад и 16 второй (?), возможно для 6с19п занадто.... Мы же до сих пор не знаем, какая амплитуда тока предыдущей лампы является минимально необходимой/допустимой для 1...2...3 6с19п. Кроме того, что было мнение, что 7 ма - это очень мало...
