11 минут назад, Stan Marsh сказал:

Увы, ГУ-50 - не луч. тетрод, но разницу подключений японский юзер отметил:

 our-house.jp/fu-50-4/index.htm

Пардоньте за офф, но вдруг кому-то он будет на пользу.

Предположения его странны, ибо чем меньше потенциал, тем меньше туда попадет именно вторичных (и не только) электронов. А увеличение крутизны и уменьшение R связано с отсутствием экранирующено действия 3-й сетки.
Можно, конечно напрячь человека с МКЭ программой - но вроде измения понятны.

  • Replies 299
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

tubeuser
tubeuser

RCA 813 (ГУ-13) чем плоха? У меня моноблоки на этих лампах в триоде уже несколько лет как работают.  800В на аноде, экранная сетка через 50 ом на анод, лучи - на землю.  Рабочий ток 100мА.  Качается ч

Илья Александрович
Илья Александрович

Это больше к психологии относится и работе мозга, если человек хочет услышать то он услышит, в том числе и сетевой провод, хотя до него в под'езде скрутки, клемники, алюминь и тд, но вот 50-80см после

tubeuser
tubeuser

Нет никакого "минимально необходимого" так же, как и "максимально достижимого".  Если вы любите и слушаете МУЗЫКУ (не важно, каких жанров и каких исполнителей) - вам и радиоприемника "Фестиваль" будет

Posted Images

tubeuser Proficient

tubeuser

Posted
Posted
1 час назад, Xрюн222 сказал:

Ну, в г807 просто элементарно ножек не хватило :) ... А вот в точно такой же, но с другим цоколем г1625 - был отдельный вывод. Иногда был. Иногда не было. :shock:Почему то. Поэтому и другой цоколь затеяли.  Лампы то разрабатываются в первую очередь исходя из основного назначения и включения, а не из неких сомнительных для разработчика ламп удифильских идей...

Ну Г-807 просто первое, что в голову пришло. А вообще лучевых тетродов, в которых лучевые пластины соединены с катодом внутри корпуса, достаточно много: 6Ж3П, 6П1П, 6П3С, 6П6С, 6П13С, 6П20С, 6П21С и так далее. Не хочу весь справочник Канцельсона тут цитировать. :smile-03: И дело конечно совсем не в нехватке ножек.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Дело, разумеется, в том, как уже выше говорил, что пентоды и тетроды разрабатываются для применения в качестве пентодов и тетродов, а не триодов. Поэтому отдельный вывод 3й сетки / лучеообразующих пластин в большинстве случаев не нужен. Из чего совершенно НЕ следует, что в триоде 3ю сетку/л.п. на катод сажать лучше всегда и никак иначе.

С другой стороны, если знаете какие то подробности этого специфичного электронно- оптического вопроса - поясните, всем будет полезно, думаю.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Торцевые части ЛП напротив траверс не имеют особого значения. Там электроны не летают, ну может только совсем заблудившиеся...

  • Like (+1) 1
Алекс Proficient

Алекс

Posted
Posted
4 часа назад, Кружка сказал:

Не с проста ж кстати RCA давали рекомендации подключать третью не просто на катод, а на среднюю точку!

 Конечно не с проста, для работы в тетроде!

Алекс Proficient

Алекс

Posted
Posted
2 часа назад, Кружка сказал:

813_я в разрезе. Лучеобразущая чуть ли не полноценный анод с несколькими отверстиями.

Вот, и зачем второй катод городить после сетки прям перед анодом!

  • Smile 1
Алекс Proficient

Алекс

Posted
Posted
5 часов назад, tubeuser сказал:

Ну хочется так человеку :smile-03: А то, что во многих лучевых тетродах (в той же Г-807, например) лучевые пластины соединены с КАТОДОМ уже внутри корпуса - это, конечно, не важно.

Да не мне хочется, для работы в триоде так надо

ВКН Local

ВКН

Posted
Posted
5 минут назад, Алекс сказал:

Вот, и зачем второй катод городить после сетки прям перед анодом!

На одном берегу реки - вы.  На другом три манящие своим (допустим одинаковым) потенциалом дамы. Вам без особой разницы, кто из них окажется первой на Вашем пути.

Но вдруг, одна из них меняет ориентацию!

Согласен, нелепое сравнение. Просто представил себя "горячим" электроном.

  • Cool (+1) 1
ТимВал Local

ТимВал

Posted
Posted

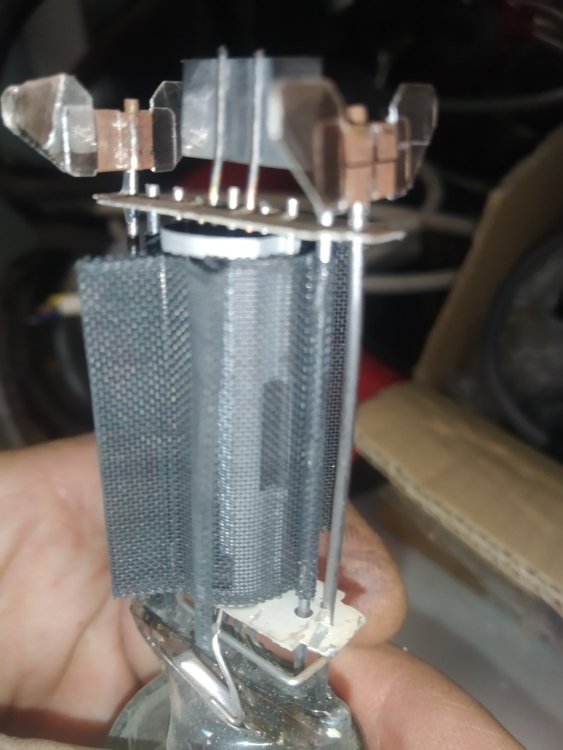

Это внутри 6П31С. Разбилась. Жалко не знамо как.

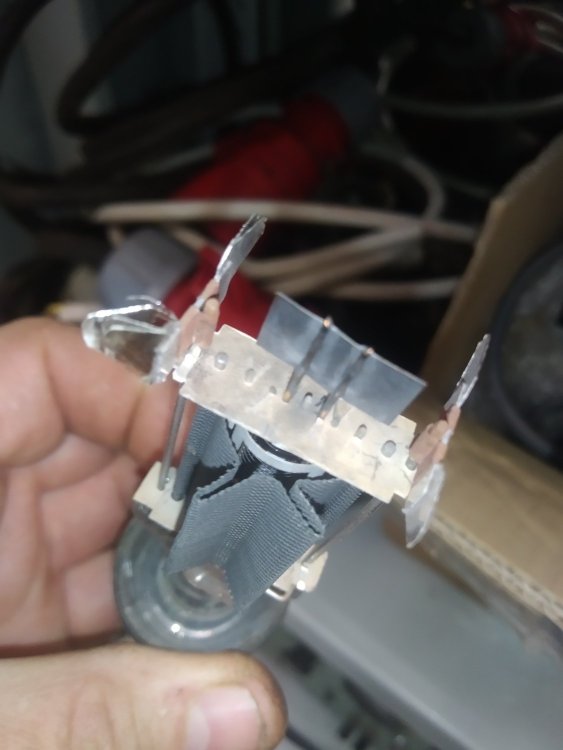

Слева анод, снятый. Под ним "лучеобразущая" пластина. Классическая конструкция.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Скорее 6п13с. Хотя разница не очень велика.

То же самое, ЕЛ - какая-то. 3,4,5,6,11,12, что то из них, ЛП в виде рамки точно так же.



  • Like (+1) 2
BAA Master

BAA

Posted
Posted
20 часов назад, чатем сказал:

Один каскад. Один ШП. проще уже некуда. И  будет музыка. Может так?

Правда компактно не получится, недорого тоже. Хотя ну очень просто.

Да, критиковать не надо, хотя восхищение высказать можно, но осторожно.

Я так слышу..............



С такой КДП надо по 20 литровому углекислотнику в каждый угол и датчик(и) дыма. Ибо сушеное дерево никак не совместно с исполнением "радиоаппаратов". И запасный выход. И маску полиимидную, чтоб голова не обгорела.
Доктор, я музыку слышу - И что? - Она мне не нравится.

  • Hmm... (-1) 1
Rezvoy Local

Rezvoy

Posted
Posted
22 часа назад, tubeuser сказал:

Ну это как вам нравится, так и паяйте.

Работая с ГУ80 столкнулся с интересным эффектом, если третья сетка на аноде, впечатление будто темп музыки ускоряется. И это не только моё ощущение. Но вот на других лампах так явно не проявлялось.

  • Like (+1) 2
Goofnm Community Regular

Goofnm

Posted
Posted

Можно я глупый вопрос задам?

Зачем споры про куда сетку и  куда летят электроны, если в аудио всё решается путем прослушивания.
Как лучше звучит туда и сетку, разве на так? Разве это уже не известно? У меня только три электрода
на выходных лампах, не могу проверить.

  • Like (+1) 2
чатем Local

чатем

Posted
Posted
54 минуты назад, BAA сказал:

С такой КДП надо по 20 литровому углекислотнику в каждый угол и датчик(и) дыма. Ибо сушеное дерево никак не совместно с исполнением "радиоаппаратов". И запасный выход. И маску полиимидную, чтоб голова не обгорела.
Доктор, я музыку слышу - И что? - Она мне не нравится.

Музыка мне очень нравится. И да, исполнение конечно подкачало с точки зрения безопасности и пожарной в том числе. Но я под музыку не сплю и всегда готов устранить возгорание, если таковое случится. Ну а когда музыку не слушаю аппаратура отключена от сети, КЗ исключено. И пока что, уже лет 7, никаких эксцессов не было, дай Бог и далее.

Xрюн222 Mentor

Xрюн222

Posted
Posted
37 минут назад, Goofnm сказал:

Можно я глупый вопрос задам?


Как лучше звучит туда и сетку, разве на так? Разве это уже не известно?

Мысль хорошая!

Можно по ЮАМ - тумблер убеждения. Сетку 3ю то туда, то сюда.

tubeuser Proficient

tubeuser

Posted
Posted
1 час назад, Rezvoy сказал:

Работая с ГУ80 столкнулся с интересным эффектом, если третья сетка на аноде, впечатление будто темп музыки ускоряется. И это не только моё ощущение. Но вот на других лампах так явно не проявлялось.

Однако, все-же площадь 3-й сетки и площади лучеобразуюшей пластины не соизмеримы. Если мы лучи на анод посадим, то потенциал лучей будет равен потенциалу анода и болшАя часть потока электронов будет попадать на лучи (им лететь дальше некуда) и разогревать лучи. Да и расположены лучи ближе к катоду, чем анод. Какая максимальная мощность, рассеиваемая второй сеткой у ГУ-13? 22 ватта, по сравнению со 100 ваттами анода. А какая мощность будет рассеиваться на лучеобразующих пластинах, если их с анодом соединить??? И как долго лампа проживет? Поэтому, не стоит из "жигуля" делать внедорожник - он надорвется! :smile-03:

  • Like (+1) 1
BAA Master

BAA

Posted
Posted
1 час назад, Goofnm сказал:

про куда сетку и  куда летят электроны, если в аудио всё решается путем прослушивания

И то правда, трясти надо.

Xрюн222 Mentor

Xрюн222

Posted
Posted
14 минут назад, tubeuser сказал:

Однако, все-же площадь 3-й сетки и площади лучеобразуюшей пластины не соизмеримы. Если мы лучи на анод посадим, то потенциал лучей будет равен потенциалу анода и болшАя часть потока электронов будет попадать на лучи (им лететь дальше некуда) и разогревать лучи. Да и расположены лучи ближе к катоду, чем анод. Какая максимальная мощность, рассеиваемая второй сеткой у ГУ-13? 22 ватта, по сравнению со 100 ваттами анода. А какая мощность будет рассеиваться на лучеобразующих пластинах, если их с анодом соединить??? И как долго лампа проживет? Поэтому, не стоит из "жигуля" делать внедорожник - он надорвется! :smile-03:

Вопрос элементарный, измерить у лампы, где отдельный вывод, обычным тестером. Но, в общем, труЪ триод не предполагает никаких лишних посторонних потенциалов между сеткой и анодом (и исполняющими их обязанности электродами).

У кого под рукой есть "легендарный прямонакальный триод" РХ25, именно английский, умеренно старый - интересно, есть ли там 3я сетка или "лучи" и куда они заварены?

Goofnm Community Regular

Goofnm

Posted
Posted
23 часа назад, Xрюн222 сказал:

В моём случае "начинать с себя" не показательно. Некоторые обстоятельства НЕтехнического и НЕмузыкального плана имеют место быть. Например, как вариант, "просто слушаю музыку"  на, ну скажем так, "бабушкиных  радивах" (С) ...

Бывает. "Просто слушаю музыку" как фон, тут радива подходят. Хотя например Siemens Merkur
81 и Siemens Klangmeister 81, оба бабушкины, оба Сименс и оба 81, но радива немного разные.
Для "Просто слушаю рок музыку" и другую электрическую и компрессированную лучше транзистор,
здесь не в теме. Для "Просто слушаю музыку" с натуральными инструментами и большим динамическим
диапазоном нужен "просто хороший динамик" также с большим динамическим диапазоном. Можно с узким
частотным, это вторично. К нему берём пару-тройку линейных ламп и трансформатор, подходящий
электрически и по звуку. Можно маленький. Если есть возможность взять большой но хороший, берём
его. Всё соединяем, слушаем. Можно применить и бабушкины радива, если динамик соответствующего
уровня, аккуратно убрав или обойдя излишества и анахронизмы. Бонусом такого подхода будет элегантный
внешний вид, добавляющий качества звучанию, точнее удовольствию от прослушивания. Что почти одно и
то же.

  • Like (+1) 2
Михаил SM Local

Михаил SM

Posted
Posted
14 часов назад, Xрюн222 сказал:

Скорее 6п13с. Хотя разница не очень велика.

То же самое, ЕЛ - какая-то. 3,4,5,6,11,12, что то из них, ЛП в виде рамки точно так же.



Судя по всему это мешь (сетчатый ) анод AL4 , экстремальная по звуку лампа .   По звучанию лампы с т.н. сетчатым анодом имеют другую , более ""расслабленную ""  сигнатуру звука , кенотрон если мешь , тоже всегда разница часто пугающая не в пользу кенотрона с цельным анодом .

Что за физика такая , интересно ?

Rezvoy Local

Rezvoy

Posted
Posted
1 час назад, tubeuser сказал:

Однако, все-же площадь 3-й сетки и площади лучеобразуюшей пластины не соизмеримы. Если мы лучи на анод посадим, то потенциал лучей будет равен потенциалу анода и болшАя часть потока электронов будет попадать на лучи (им лететь дальше некуда) и разогревать лучи. Да и расположены лучи ближе к катоду, чем анод. Какая максимальная мощность, рассеиваемая второй сеткой у ГУ-13? 22 ватта, по сравнению со 100 ваттами анода. А какая мощность будет рассеиваться на лучеобразующих пластинах, если их с анодом соединить??? И как долго лампа проживет? Поэтому, не стоит из "жигуля" делать внедорожник - он надорвется! :smile-03:

Не понял, как это связанно с ГУ80? Там 3я сетка реденькая.

На ГУ 13 с лучами на анод 22 Вт никак не выставятся.
