Recommended Posts

Posted
1 hour ago, Сергей Ал. said:

Если есть желание зафиксировать наклон нагрузочной линии - нужно шунтировать весь.

Согласен. Я из опыта построения аналоговых фильтров.

  • 3 months later...
Posted

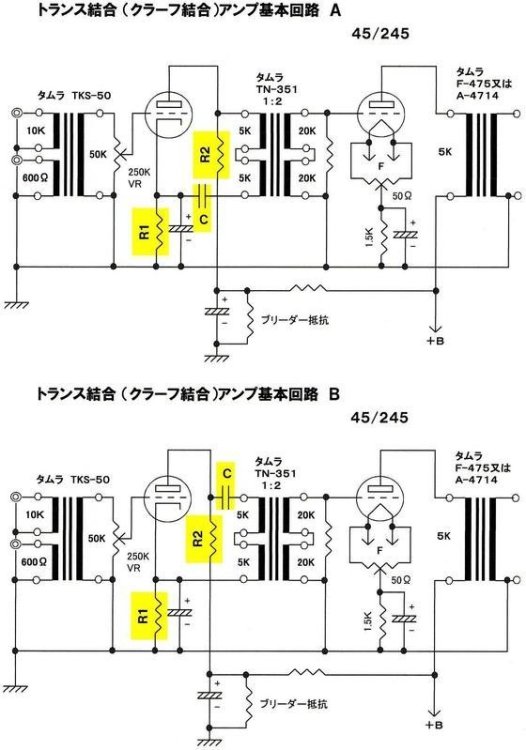

Вопрос по Tamura TN-351. Точнее о вариантах использования.


По каталогу они идут как Line Matching transformers. Хотя operational level аж 2Вт.


В сети находятся варианты включения межкаскадником.

Как парафидом:




так и в РР:


Последнее вроде бы логично, но РР межкаскаскадники у Тамуры другая серия и для них нормируются допустимые токи в первичке, а тут ничего.....

  • Like (+1) 1
Posted
В 01.10.2024 в 18:15, Кружка сказал:

а тут ничего.....

Роман, там можно самому изучить трансики (при наличии) и определить их пригодность для той или иной схемы.

Posted
В 08.05.2024 в 15:33, Anatolii сказал:

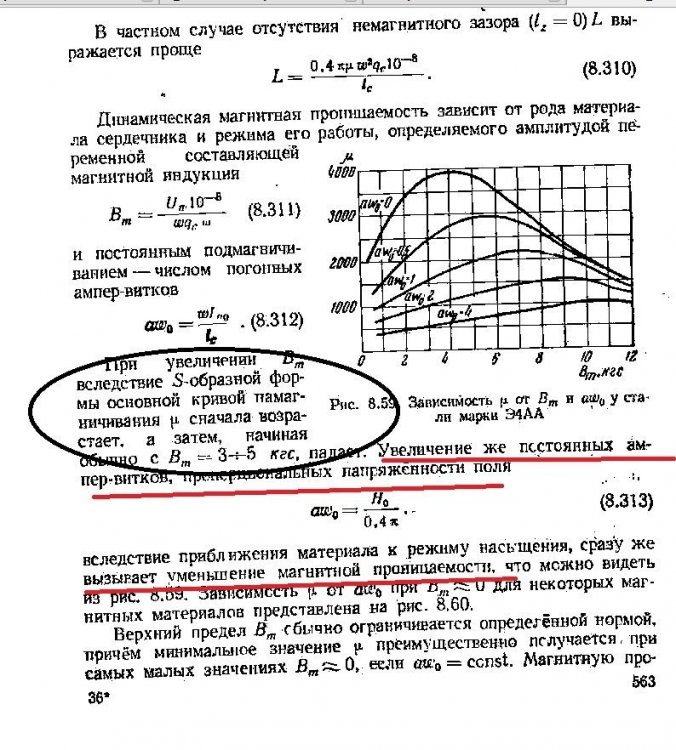

Размышлизмы о размерах мкт . В свое время А.Шалин публиковал схему  трех детального преда . Я видел 3 инсталляции . С вых. трансф. на осм 063  , 04 и по моему 0.25 . . Могу немного ошибиться .  Вот нужно такое по Макарову ? Часть сигнала пойдет на перемагничивание  железа  , как бы потери .  . С вых.трансф.  мне как то понятно , Я придерживаюсь Р вых усил. * 20 = Р габ вых. трансф. ( не меньше .)Вот с мкт как быть ? или побольше по габаритам   и драйвер по току делать больше ? . тут я думаю "коническая " зависимость   выходит . Клюв  вытащил , хвост  увяз. Есть  золотая середина ? Или меньше 100 ватт не стоит связываться .

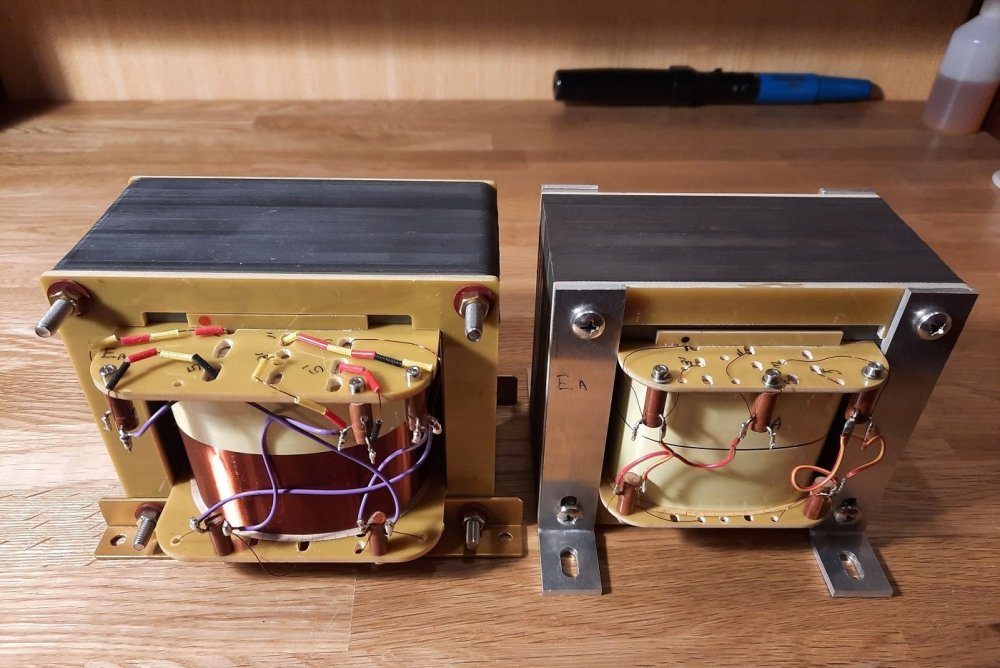

О, как раз в тему))) Схема намотки одинаковая 5/4 к.тр. 1:1, витки на Е130 3060 первичка 0.315мм, на е120 3200 первичка 0.224мм. Индуктивность по розетке не измерял, по прибору увы, сдох)) Ёмкость по мультиметру между первой и второй у Е130 2500пф, у Е120 3700.

Вопрос, какой окажется предпочтительней к Ri 1.8кОм?


  • Hmm... (-1) 1
Posted
44 минуты назад, ДимДимыч сказал:

Замерь через сеть!?

Сегодня, самому интересно.

Если что у Е130 первичка 195 Ом, у Е120 360 Ом. Так что размерность у первого ужЕ предпочтительней, не думаю что по индуктивности будет особый отрыв у второго...

  • Like (+1) 1
  • Hmm... (-1) 1
Posted
2 часа назад, Алекс сказал:

Индуктивность по розетке не измерял, по прибору увы, сдох)

Вопрос, какой окажется предпочтительней к Ri 1.8кОм?

Если ни один из основных двух показателей- индуктивность и ток, не известен, то как можно ответить на вопрос о предпочтительности ?

  • Like (+1) 1
Posted
2 часа назад, Алекс сказал:

Вопрос, какой окажется предпочтительней к Ri 1.8кОм

А чем ты их "драйвовить" собрался? По японски , типа ГМ70 на ГМ70?

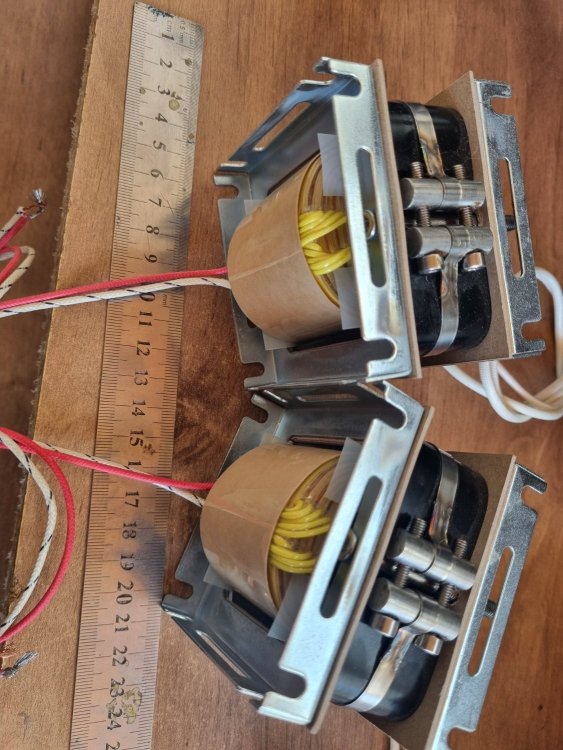

Вот например 1:1 на Т-32  , как раз  на 1 - 2К. с током подмагничивания 40мА. Сделано для,работы с 2А3 ,6С4С и.т.д Сопр.обмоток тоже не большое ,немного более 200 ом (могу уточнить).




Posted
9 часов назад, ДимДимыч сказал:

Замерь через сеть!?

Ну почти комси-комса, однако есть разница...

Е120

1в- 47Гн

10в -78Гн

100в -90Гн

Е130

1в- 37Гн

10в-83Гн

100в- 130Гн.

Posted
8 часов назад, Михаил К. сказал:

Если ни один из основных двух показателей- индуктивность и ток, не известен, то как можно ответить на вопрос о предпочтительности ?

Ну тут все не первый год замужем))) По сечению и кол-ву витков примерный расклад почти всем понятен.



7 часов назад, Buran81 сказал:

По японски , типа ГМ70 на ГМ70?

Не люблю каскады на одинаковых лампах, для драйвера прекрасно подходит 45й триод.

Posted
18 минут назад, Алекс сказал:

Не люблю каскады на одинаковых лампах, для драйвера прекрасно подходит 45й триод.

Не пробовал посчитать  напряжение вых.сигнала с 45 триода?

Posted
1 час назад, Buran81 сказал:

Не пробовал посчитать  напряжение вых.сигнала с 45 триода?

А надо? 150 вольт снимается, смещение ГМ70 120в, в сетку со скрипом но заходит. С одной ГМки 38 ватт получил, прорыв)))

Posted
1 минуту назад, Алекс сказал:

А надо? 150 вольт снимается

Ну вот видишь , всего то 100В rms

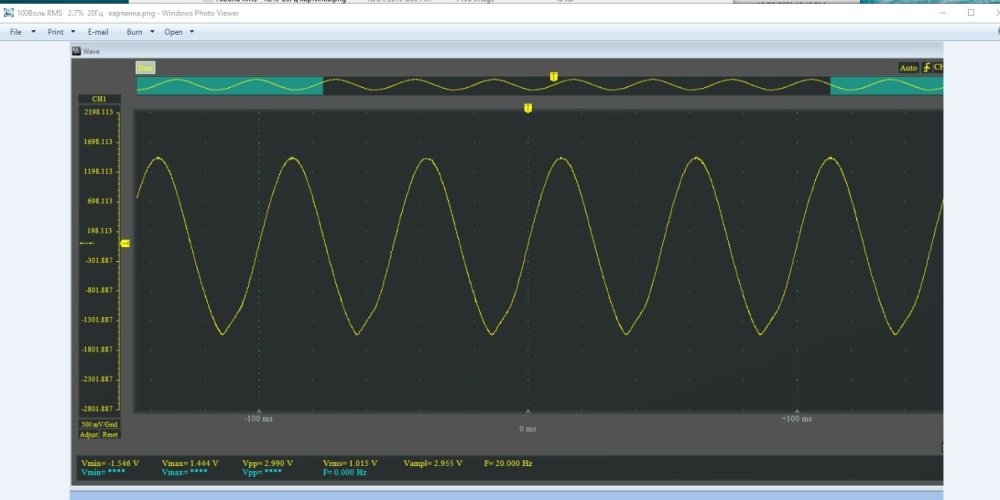

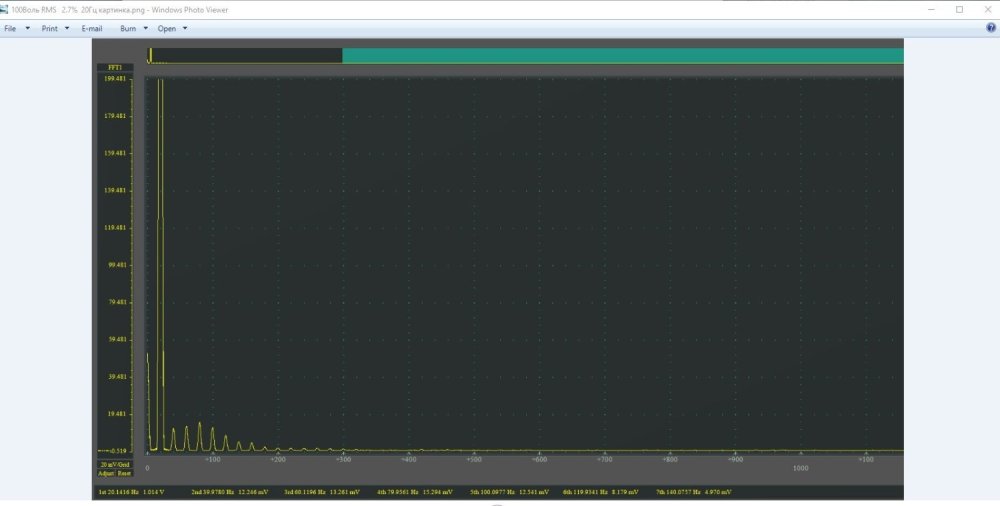

Т-32 для КТ66 в триоде ,работающие на ГМ70.

Screenshot_5.thumb.jpg.4606a4819fbe1601ee7d2a0578a0a089.jpgScreenshot_6.thumb.jpg.e9987cfb0142e1b585a2e9ba75e1b95d.jpg



Posted



40 минут назад, Buran81 сказал:

Т-32 для КТ66 в триоде ,работающие на ГМ70.




Если синус на нижней полуволне так корёжит, меандр точно лучше не показывать.

  • Hmm... (-1) 1
Posted
4 часа назад, Алекс сказал:

страшненький какой-то синус)))

Это  у тебя там что то страшненькое (я,правда  дипломатично молчу на эту тему)))). А у меня на картинках циферки имеются . Можно присмотреться и кое что понять (если есть чем конечно))))

Posted
10 часов назад, Алекс сказал:

По сечению и кол-ву витков примерный расклад почти всем понятен.

Сечение и ток покоя лампы тут остались за кадром.

Posted
1 час назад, Михаил К. сказал:

Сечение и ток покоя лампы тут остались за кадром.

е120-24кв, е130-22.7 ток драйвера 30ма.

  • Hmm... (-1) 1
Posted

Если кратко то наши опять победили))) Тау 130го-0.43, тау 120го-0.21сек. Сто двадцатый с дистанции снят, не получается у него такой подачи как у 130го, слишком мало места в окне для каких либо движений по оптимизации намотки, если ничего не путаю у Е120 площадь окна 12кв.см, а у 130го 21 кв.см.

Posted
17 минут назад, Алекс сказал:

слишком мало места в окне для каких либо движений по оптимизации намотки, если ничего не путаю у Е120 площадь окна 12кв.см, а у 130го 21 кв.см.

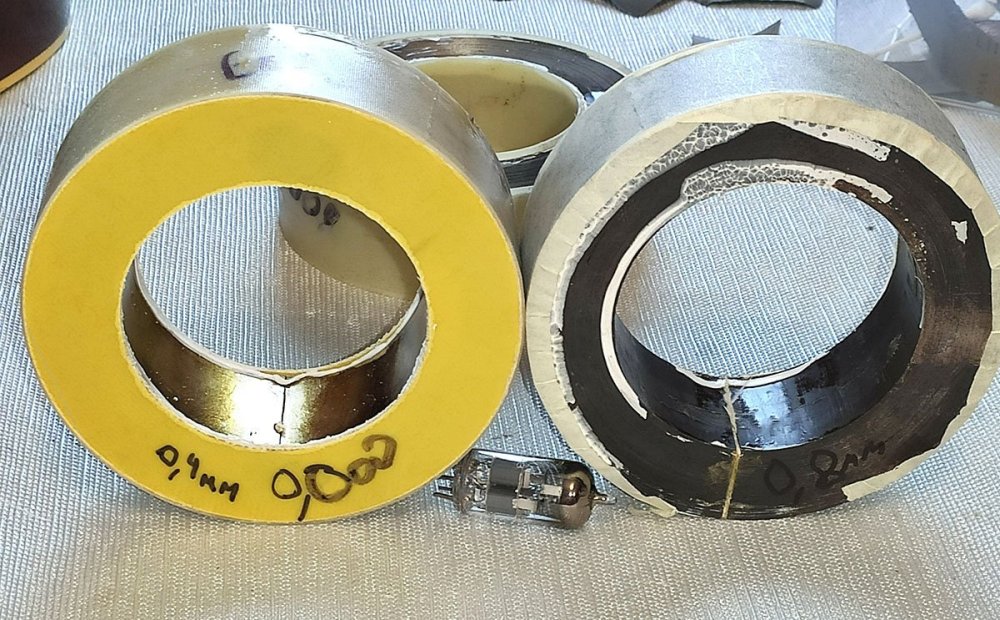

Тор 135х85х40 или 135х85х80 мм.

Сечение 10 и 20 квадратов, площадь окна 60 квадратов. Т.е. в 3 и в 5 раз больше.

И рассеивание мимо кассы меньше сильно, т.е. движений по оптимизации надо делать меньше с вытекающими...


  • Like (+1) 4
