Recommended Posts

Posted

В данном случае Ктр чуть более четырёх. У меня есть трансформаторы РА с другими Ктр, попробую их на днях.

Posted

R8 является частью "подземного" смещения?

Хотя нет, но весь ток нагрузки проходит по нему. Что даёт такая схема? Разница потенциалов на обеих клеммах С2 и С3.

Posted
42 минуты назад, volli сказал:

Что даёт такая схема?

Это обычный RC-фильтр, можно было поставить один резистор на, скажем, 33 Ома, но два - конструктивно проще.



41 минуту назад, johnson1496 сказал:

какая получилась мощность и чувствительность у малыша?

В будни попробую измерить. Пока получилось только пару часов послушать.

Posted

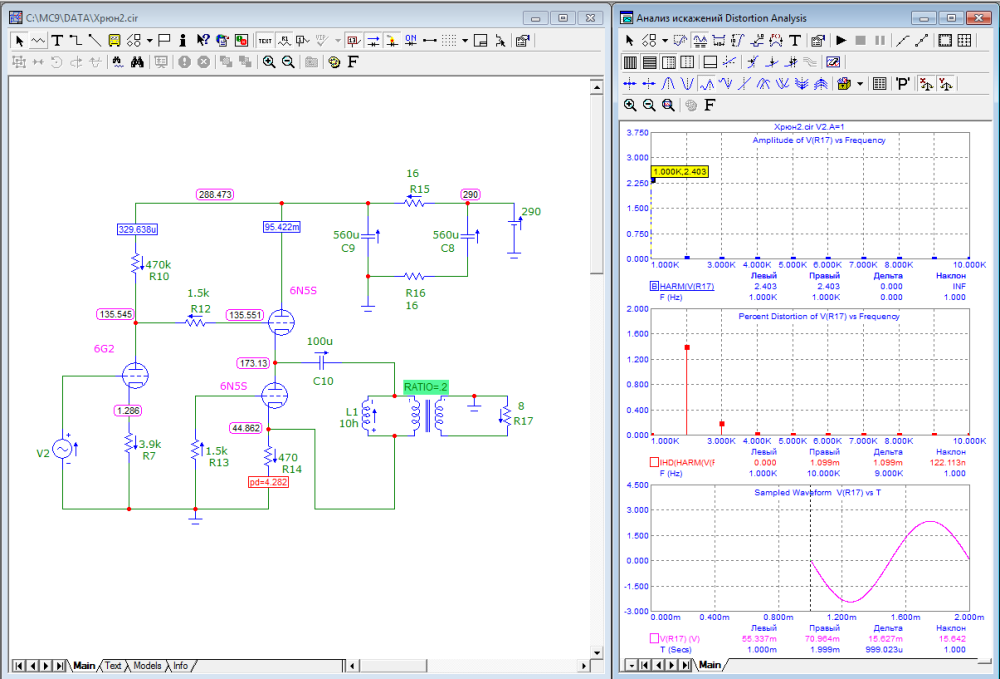

Прикинул симулю, если не против. Вот что получилось. Это при Ктр=4, при Ктр. равном 5, получается вдвое меньше искажений. Судя по расчетам, Rвых=4.4Ома.





  • Like (+1) 1
Posted
13 часов назад, Stan Marsh сказал:

о принципе работы схемы

Как то сумбурно написано. Я так и не понял в чем преимущество схемы автора перед повторителем Уайта. И есть ли оно вообще....

Posted
8 минут назад, Dolboyacher сказал:

если не против

Я только за! В реальной конструкции напряжения катод-анод верхней лампы равны напряжению катод-анод нижней.



5 минут назад, ТимВал сказал:

Я так и не понял в чем преимущество схемы автора перед повторителем Уайта.

Меньше деталей. И в Уайте для аналогичного КПД нужен источник отрицательного смещения нижней лампы, иначе резистор автосмещения зря греет атмосферу.

Posted
15 минут назад, Stan Marsh сказал:

В реальной конструкции напряжения катод-анод верхней лампы равны напряжению катод-анод нижней.

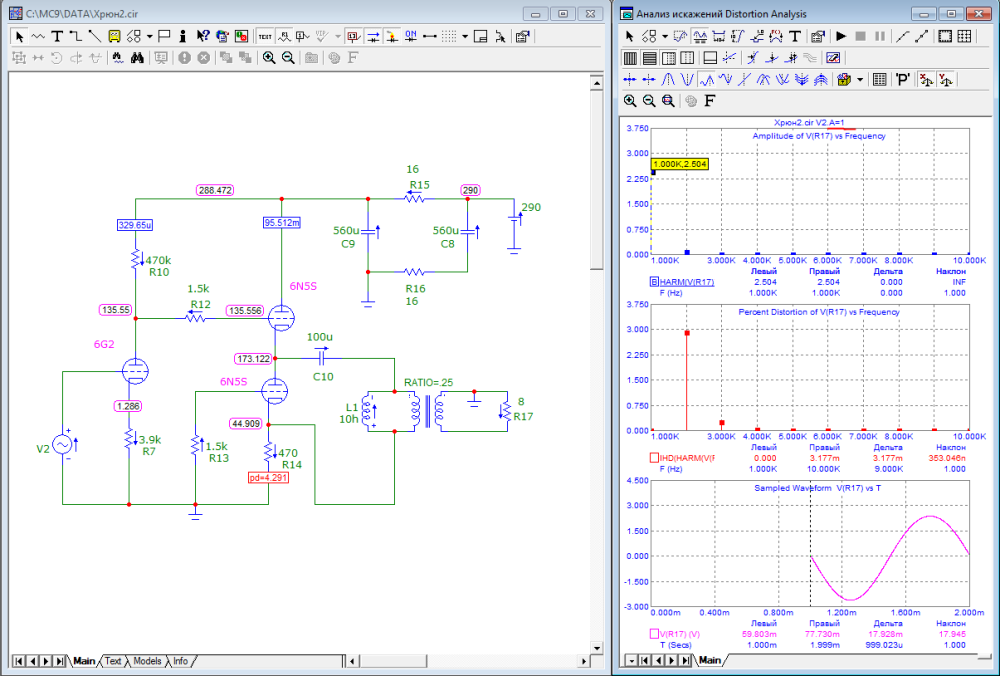

Хм, в симе получилась разница в 13В где-то, немного, но все же. На сколько понимаю, это принципиально? Тенденция к снижению искажений при дальнейшем увеличении Ктр. сохраняется, при соответственном снижении выходной мощности , конечно.  Например, при Ктр=6.6 получается уже  Y2=0.32% , Y3 = 0.14% (на входе 1В амплитуды) , а мощность отностительно Ктр.=5, падает на 11%

  • Like (+1) 1
Posted
24 минуты назад, Stan Marsh сказал:

иначе резистор автосмещения зря греет атмосферу

И кушает 50..100 вольт, српп 6с19п.

А вообще - биг сэнкс.

... В рассмотрении находились српп 6э5п тетрод от Заратустры и српп 6с19п тов. Резвой Ra=650 Ом Рвых=4.4 ватт.

Но в свое время српп на 19х был обнулен, то ли звук быдлячий, то ли где...

Офф.

Производители онано-сердечников выставили счет на чуть более крупные кольца со сроком изготовления 100 дней.

По-русски - пары колец на заводе не нашлось.

--------

Напомните, плз, усиление 6Г2. Бо накупил море 6С7Б-В. Питание чуть больше, не страшно...

Posted
18 минут назад, Dolboyacher сказал:

это принципиально?

Принципиально. Можно покрутить резистор 3к9, но с конкретными лампами именно такой номинал обеспечил равные К-А.

Posted

Понял, вероятно, разброс ламп сыграл свою роль, что сим никак не учитывает. Попробовал, выравнил напряжения А-К с помощью изменения номинала резистора 3.9кОм, по искажениям и мощности особо ничего не поменялось.

Posted
6 минут назад, Карта сказал:

6с19п

С ними вообще всё хорошо: подобрать близкие - нет проблем, с 6Н5С - сильно сложнее.



8 минут назад, Карта сказал:

усиление 6Г2.

μ = 100

Posted
3 минуты назад, Dolboyacher сказал:

разброс ламп сыграл свою роль, что сим никак не учитывает.

Да, но если есть возможность, покрутите в симе для достижения равенства. Интересно.

Posted
9 минут назад, Карта сказал:

6с7б - Ку 66+-14

Уточняю: от 57 до 85 независимо от наличия "-В".

Емкость МИллера в восемь раз меньше, чем у спараллеленой 9-ки.

Кстати, их можно в фазик того простецкого РР Димы ULF (также в бокемон и всякие там српп).





Posted
58 минут назад, Dolboyacher сказал:

Прикинул симулю, если не против. Вот что получилось. Это при Ктр=4, при Ктр. равном 5, получается вдвое меньше искажений. Судя по расчетам, Rвых=4.4Ома.





В схеме автора источник питания не заземлен напрямую . Дорисуйте мост с переменкой на входе.

Posted
13 часов назад, Stan Marsh сказал:

В данном случае Ктр чуть более четырёх.

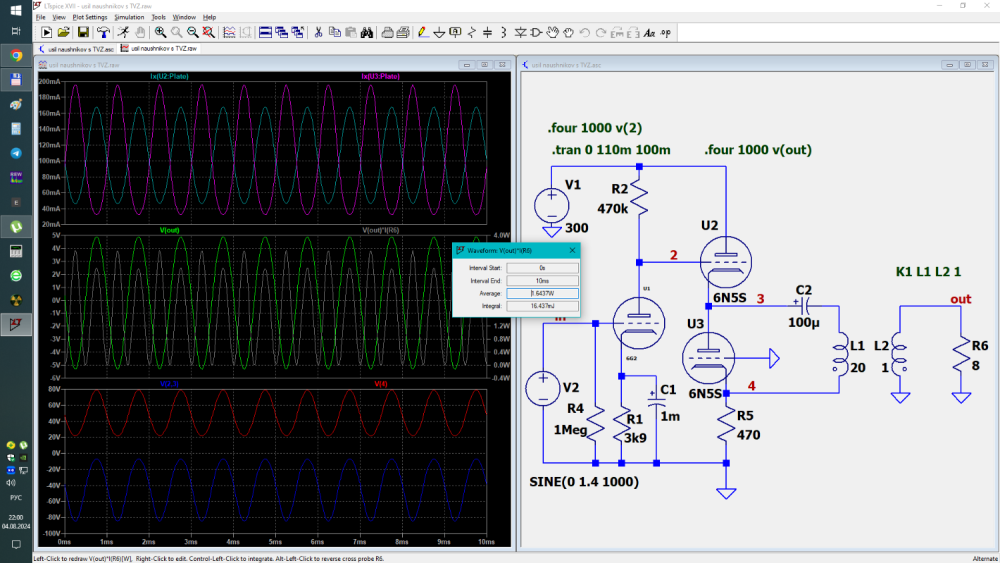

Если использовать для наушников то сойдёт. Для акустики надо конечно побольше. В "симуле" для 8 ом. нагрузки, Ктр. оптимально в районе 20-ти.

А вообще преимущества перед повторителем Уайта есть и не малые. :er:  Можно даже шунтировать катодный резистор в предусилителе, схема терпит.

Posted
9 часов назад, Карта сказал:

Нужно ли.

Только если интересует выходная мощность. Не шунтированный 0,7 ват. шунтированный 1,6 ватт.


Прошу прощения, 20 это не Ктр, это соотношение индуктивностей. Поскольку соотношение "квадратичное" то Ктр будет 4. Ошибся, давно симуль не пользовал ...:smile-06:

П.С. В любом случае усилитель представляет интерес только как для наушников. Да и то...

  • Like (+1) 1
