Recommended Posts

Posted
1 час назад, ТимВал сказал:

В любом случае усилитель представляет интерес только как для наушников. Да и то...

Спасибо за ваше мнение. :smile-03:

  • Like (+1) 1
Posted

Если учесть что из одного баллона 6Н5С вполне можно выжать 10 ватт выходной мощности, то вариант УНЧ в 0,7 ватт, иначе как для наушников, я не рассматриваю. Да и то...

Впрочем у всех разные подходы к использованию электровакуумных приборов.  :biggrin:



Posted

Прикидочно (день считать) выходное сопротивление при Кто=4 8...10 Ом. Для наушников нормально, для акустики многовато.

Posted
3 часа назад, Карта сказал:

А на 6с19п?

Скоро будет.:smile-11:



2 часа назад, johnson1496 сказал:

для акустики многовато.

Как и у среднестатистического аудиофильского усилителя.

Posted
12 минут назад, ТимВал сказал:

Если уж хотелось сделать "этажерку", то усилитель Крылова гораздо интересней.

Делали. Не раз и не два. Последний - совсем недавно. Даже тема есть соответствующая: Двухтактник РР инженеров Синклера и Петерсона, ОТЛ - Страница 5 - Ламповые без выходного трансформатора (OTL) - NewAudioportal - форум о хорошем звуке  И мебельные ассоциации приберегите для форума домохозяек, это двухтактный усилитель Синклера и Петерсена.








  • Like (+1) 2
Posted

Вернёмся к SRCFPP: для повышения чувствительности R2 можно/нужно шунтировать конденсатором. В моём случае это 220мкФх6,3В.

Posted

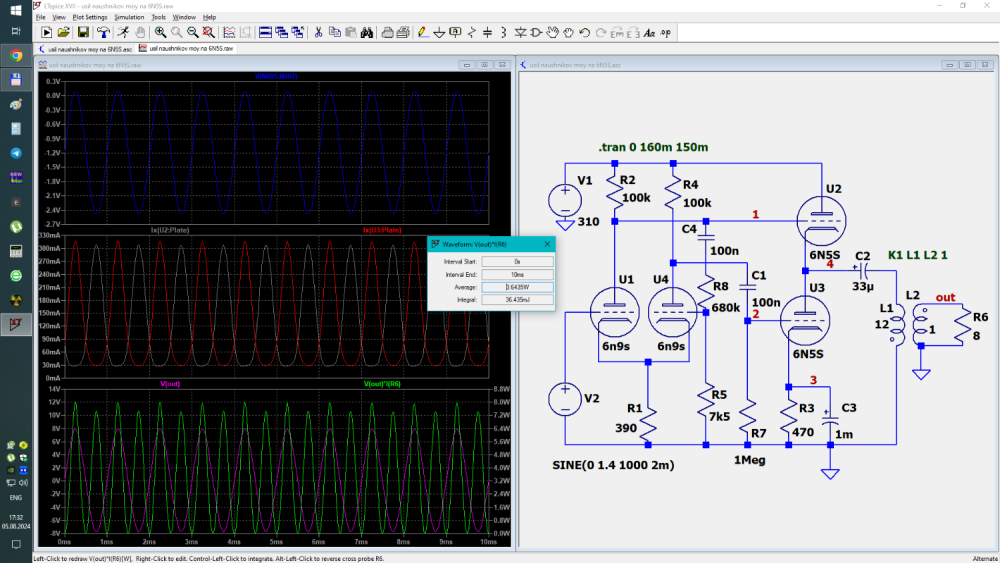

Могу предложить ещё одну простую схему, если уж интересуетесь "вертикальными" PP.


Аж 3,6 ватт!  Готов  для новой темы. :smile-59:  Придумка моя, но возможно где то и появлялся. Всё придумано до нас.....

  • Smile 1
Posted

Если с ФИ, то можно посмотреть в сторону того же СиП. В варианте Крылова, например:






Если что, его я тоже делал. Лет двадцать назад. Но 13 ватт на резисторах жалко переводить в тепло.

Posted

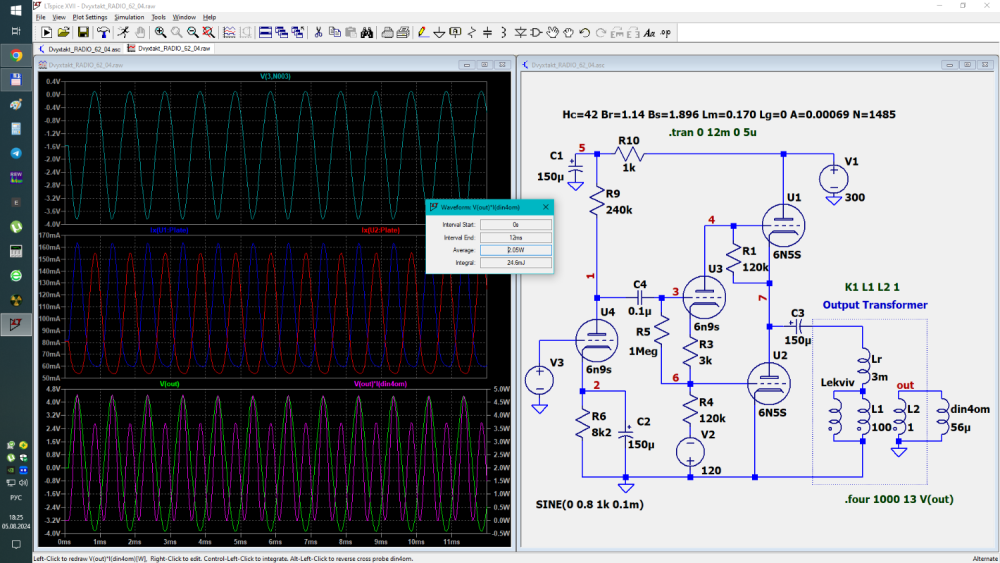

Я пробовал его моделировать:


Весь он какой то кривой и косой. Трудно добиться нормальной работы.  Выдавил 2 ватта. Плюнул и забросил..

Posted
20 минут назад, Stan Marsh сказал:

Но 13 ватт на резисторах жалко переводить в тепло.

Можно вместо автосмещения сделать принудительное. Усиление у 6Н5С мизерное и она держит ток без того что бы уходить в разнос.  И ничего зря в тепло не пойдёт.

  • Like (+1) 1
Posted

Такой "вертикальный" РР меня интересовал исключительно как "OTL" для наушников.  Как только в схеме появляется выходной трансформатор, схемотехника теряет смысл. Очень уж низкий КПД. :smile-61:

Posted

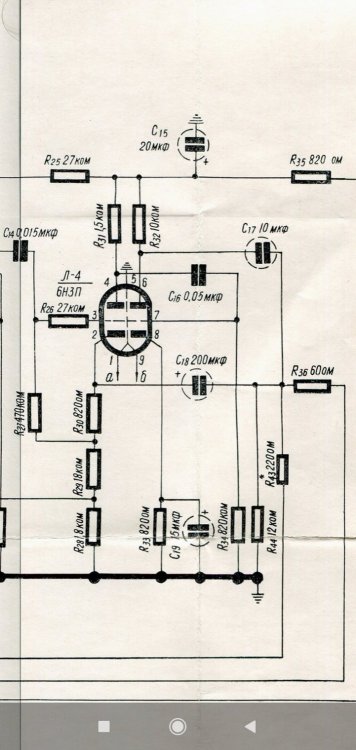

Ну и вдогонку SRPP инженера из Ташкента. Хотя, конечно, SRPP Крылова был раньше. А ещё раньше был Филипс.






  • Like (+1) 1
Posted

По идее, применив в этой схеме 6Н6П на выходе, можно сделать усилитель для наушников.

Так?

Posted

Да, даже без согласующего трансформатора. Но на низкоомные лучше применить повторитель Уайта, несложно достигается Rвых 5...6 Ом.

Posted
15 часов назад, Stan Marsh сказал:

на низкоомные лучше применить повторитель Уайта, несложно достигается Rвых 5...6 Ом.

На триодах с Ri=1,8 Ком.?  Это как это у Вас получится? :smile-57:

Ну если только вводить "конскую" ОООС, и то звук при этом будет полный г.

Posted
11 минут назад, ТимВал сказал:

Это как это у Вас получится?

Что-нибудь про повторитель Уайта слышали? И Ложникова с Сониным не осилили? Нет? Тогда небольшой ликбез: White_Follower.pdf

Лёгкий пересказ применительно к:  Усилитель для наушников на основе схемы Моргана Джонса | РадиоГазета - принципиальные схемы для меломанов и аудиофилов (radiopages.ru)

  • Like (+1) 3
Posted
51 минуту назад, Stan Marsh сказал:

Что-нибудь про повторитель Уайта слышали?

Ага. :er: А где там про Rвых = 5...6 Ом? :smile-55:

Минимум который мне удалось достичь это Ri=33 ома.


И заметьте это на лампах с Ri=450ом, а не как не на 6н23п и тем более 6н1п !!!   :biggrin:

Вы соберите, измерьте, а потом хвалитесь выходным сопротивлением в 5 ом. :smile-59:

П.С. Получить выходную мощность в 0,2 ватт, при рассеиваемой под 20 ватт, так себе достижение но мы же не про экономию верно?

Posted
17 минут назад, ТимВал сказал:

А де там про Rвых = 5...6 Ом?

Вы прикидываетесь? Или правда не понимаете?



17 минут назад, ТимВал сказал:

с Ri=450ом

То есть вам не известно, что, скажем, выходное сопротивление катодного повторителя обратно пропорционально крутизне, и у дохлой ЕСС88 оно примерно равно 80 Ом, а у мощной 6Н5С вдвое больше? Не знали? А с повторителем Уайта ещё интереснее. Ознакомьтесь, там не особо сложно. :smile-03:

Садитесь за учебники, рановато вам умничать.

17 минут назад, ТимВал сказал:

Вы соберите, измерьте, а потом хвалитесь выходным сопротивлением в 5 ом.

Я-то собирал и измерял, а не мастурбировал симулятором.



  • Like (+1) 1
Posted

Странички отечественных авторов:





Следует учесть, что упрощённая формула верна для случая Ra≫Ri, в наших случаях перспективы не столь волнующи, но ООС, если нужно, доведёт до нужного.

  • Like (+1) 1
Posted
7 часов назад, Stan Marsh сказал:

в наших случаях перспективы не столь волнующи, но ООС, если нужно, доведёт до нужного.

Смотря до чего. Если прикинуть что для наушников требуется максимальная выходная мощность в районе 100...200 милливатт то для 32 ом нагрузки, получим амплитудный ток в районе 100ма. Какие лампы способны его выдержать в схеме ОТЛ?

Может 6Н1П, у неё предел 25ма. или 6Н23П вообще 20ма., ну 6Н6П побольше терпит, аж 45 ма. но это тоже мало. Вот и осталась 6Н5С. Да крутизна всего 6,7 но зато ток!!

Есть ещё 6Н30П, у неё ток 100ма., как бы самое оно, но у кого они есть?

Posted

Схемка, несомненно, для поклонников Сонина и Ложкина, можно придумать и сокращение ненашими буквами:


  • Like (+1) 1
