Всем доброго дня.

У кого имеется опыт по намотке выходников для двухтактного усилителя? Делимся опытом в данной теме.

Для начала ОСМ 0.4 , что и как и можно на нём намотать, скажем под ЕL-34 в разных режимах ( пентод, ультра, триод включение)?

По однотактным вых.тр. тем много, а что у нас с двухтактными вых.тр ?

Восполним пробел?

Posted

Все свои двухтакты делал на торах сечением 8,5-13см2. Если интересно, выложу по ним немного материала.

  • Like (+1) 1
Posted
2 минуты назад, Den101 сказал:

Все свои двухтакты делал на торах сечением 8,5-13см2. Если интересно, выложу по ним немного материала.

Ну как бы для этого и тема.:smile-50:



П.С. Намотка, провод, изоляция, соединения и т.д. - всё подробно, что бы "первоклассник" повторить смог. Хорошо?

Posted

Ок.

Начнём с выходного трансформатора для ламп 6П3С и подобных. Железо для него можно взять из автотрансформатора феррорезонансных стабилизаторов напряжения ("Украина", "Олень" и др.). Тор там сечением железа примерно 8,5см2 . Для начала аккуратно разматываем его - в большинстве случаев можно сохранить родную изоляцию тора из электрокартона и мотать на неё, если сохранить не удалось, не беда - обматываем тор тканевой изолентой в 1-2 слоя. Далее подготавливаем челноки (я делаю их из деревянных линеек на 25см) с проводом диаметром 0,25мм (для первичной обмотки) и 0,9-1мм (для вторичной обмотки). Для поклонников рециклинга: провод для первичной обмотки можно взять, размотав катушку пускателя 3-4величины, для вторичной - разобрав втягивающее реле стартера.

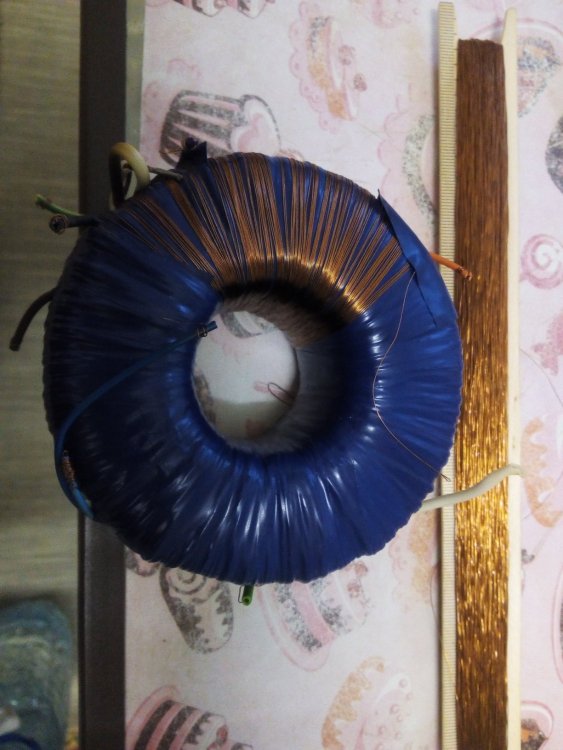

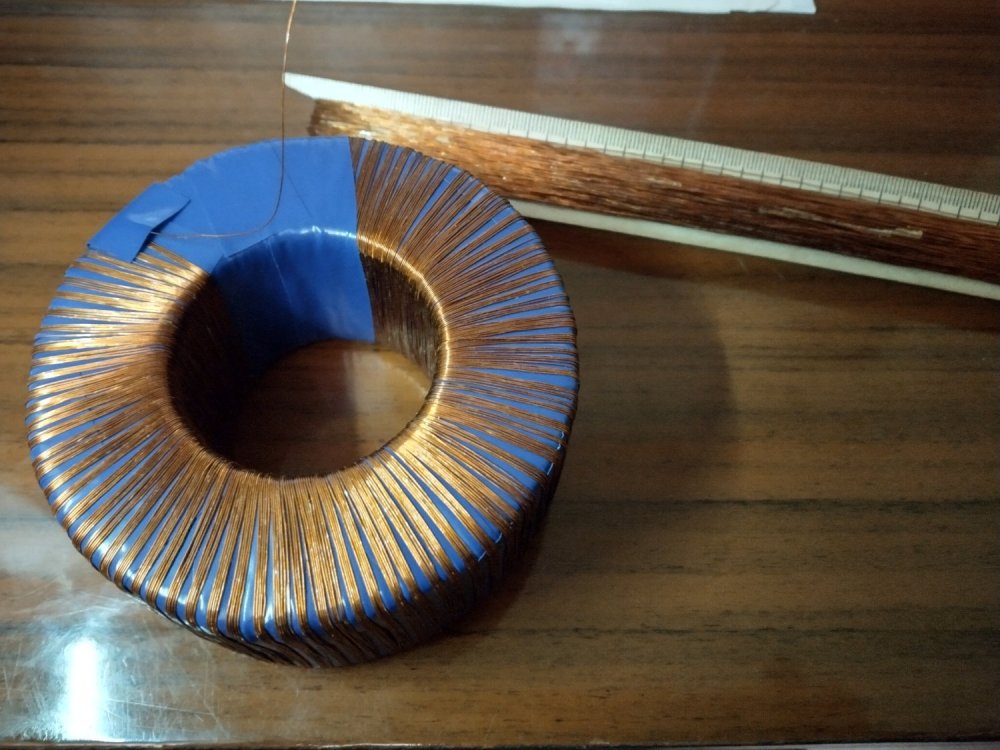

Все обмотки тора мотаем в одном направлении (я мотаю против часовой стрелки слева направо). Начинаем намотку с первой половины анодной обмотки, если усилитель будет работать в триодном режиме, мотаем 1600 витков провода послойно. Каждый слой изолируется ПВХ изолентой - она служит не только изолятором, но и фиксатором витков (использовать малярный скотч не рекомендую - сильно растёт ёмкость). Если УЛ режим, то мотаем 900 витков анодной обмотки и 700 витков экранной (можно просто сделать отвод от 900-го витка). Затем изолируем двумя слоями ПВХ изоленты и мотаем 110 витков вторичной обмотки для нагрузки 8Ом, сделав отвод от 80-го витка (для нагрузки 4Ом). Вторичную обмотку стараемся растянуть так, чтобы она заняла всю окружность бублика. Изолируем двумя слоями ПВХ изоленты и мотаем вторую половину первичной обмотки, на сей раз отвод делаем от 700-го витка (для режима УЛ). Для триодного режима мотаем 1600 витков без отвода. Отводы, правда, рекомендую делать всё равно - вдруг потом захочется УЛ. Снаружи изолируем изолентой, а поверх неё можно обмотать киперной лентой и покрыть лаком. Подключается трансформатор так - начало первой половины анодной обмотки - к аноду верхней лампы, конец первой половины анодной обмотки соединяется с началом второй половины и подключается к + анодного питания, конец второй половины анодной обмотки - к аноду нижней лампы.

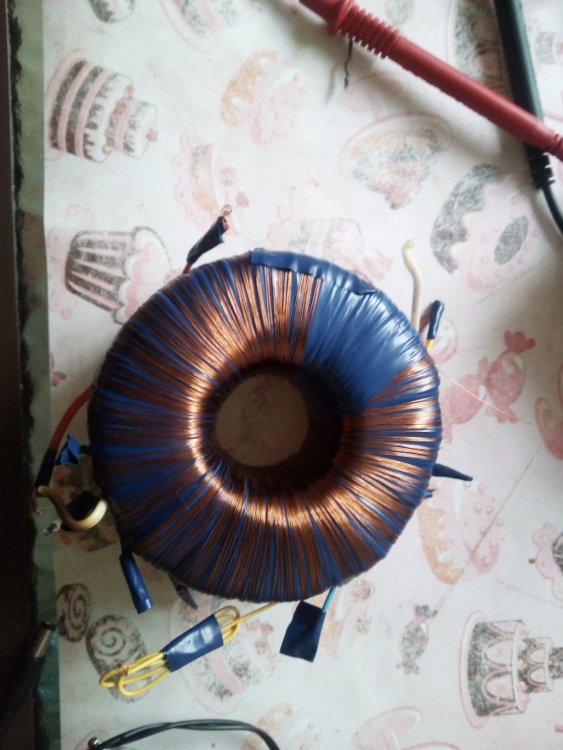

Важный момент - при ручной намотке приходится очень много крутить тор в руках, поэтому выводы обмоток лучше делать так - перед началом намотки надеваем на обмоточный провод тонкий кембрик (хорошо для этого использовать снятую изоляцию монтажного провода - снять 10-15см её вполне возможно и она разного цвета, что удобно для маркировки отводов), выпустив наружу около 10см провода, сделать первый виток на торе и закрепить его изолентой, а затем конец провода, что торчит из кембрика накрутить на край кембрика и обмотать изолентой. Если этого не сделать, велик риск обрыва провода в том месте, где он заходит в кембрик, так как мусолить тор в руках, пока вы не намотаете более 3000 витков провода на него, придётся много.

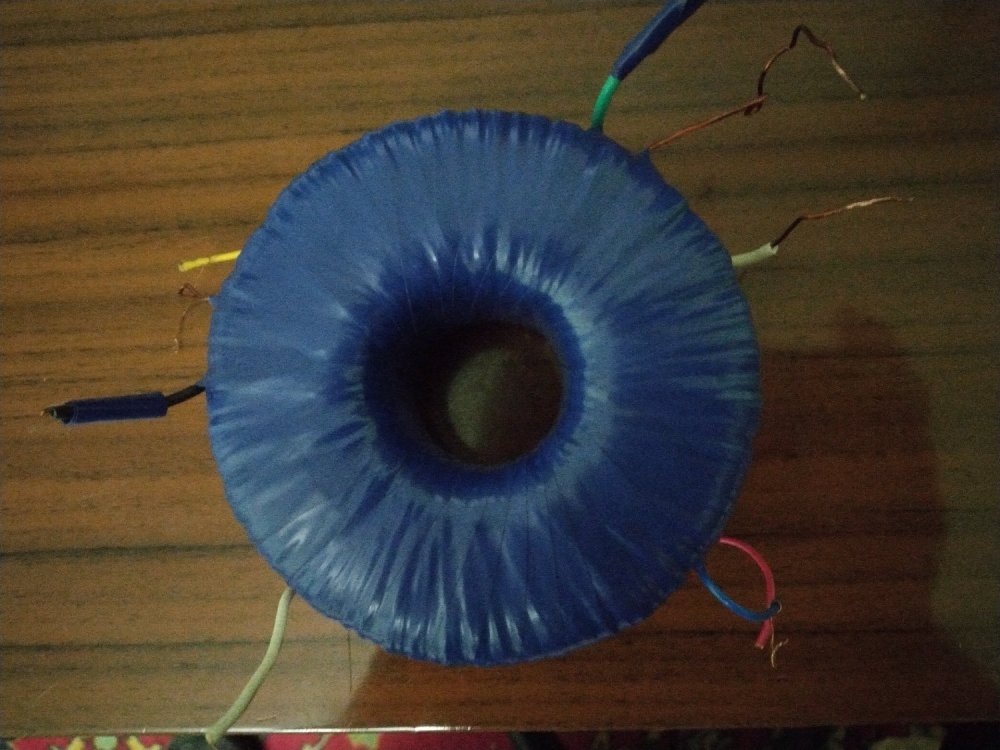

Чтобы сделать всё по фэн-шую, в конце можно взять ленту электрокартона, что осталась от размотки автотрансформатора, и сделать из куска провода для вторичной обмотки со снятой изоляцией скобки в виде буквы U, шилом сделать по 4 отверстия в ленте (на каждую скобку) и продеть в них скобки. Изнутри к скобкам припаиваются выводы первичной обмотки, и закрепляется вся конструкция на трансформаторе с помощью киперной ленты. Снаружи остаются только те части скобок, которые с изгибом - они служат клеммами для припайки монтажных проводов.



  • Like (+1) 1
Posted

Если хочется катодные обмотки (160-200 витков для этого варианта) - их лучше располагать непосредственно перед и после вторичной обмотки.

При должном старании получится хороший выходник с ровной частоткой (по крайней мере в звуковом диапазоне). Сразу скажу - активное сопротивление половин первичной обмотки получается РАЗНЫМ и в этом нет ничего страшного, так как в вашем усилителе будет куча нелинейностей - начиная с неодинаковости параметров ламп выходного каскада и заканчивая особенностями монтажа и нюансами работы фазоинвертора, поэтому излишнее стремление к перфекционизму в виде получения одинаковых сопротивлений половин избыточно, я считаю.


Ещё момент - витки удобно считать не во время намотки (всё равно собъетесь), а по факту - намотали слой, посчитали витки, записали и заизолировали слой. Когда трансформатор почти готов и вы заканчиваете вторую половину первичной обмотки, советую не отрезать провод от челнока, а проверить на трансформатор на симметрию обмоток. Для этого берете амперметр на 5-10мА со стрелкой в середине шкалы и подсоединяете одну клемму его на те выводы трансформатора, куда будет подсоединяться +анодного питания, а вторую через диоды последовательно с сопротивлениями на 20-30кОм на анодные концы (второй будет на челноке, поэтому начало провода лучше не прятать в челнок - я наматываю его на один из его рогов). На вторичку подаём переменку 12В, стрелка должна стоять на нуле при полной симметрии половин. Если она отклоняется - нужно домотать/отмотать витков, затем ещё раз проверить и тогда откусывать провод от челнока.

Снимок экрана_20240616_215334.png

  • Like (+1) 6
  • Thanks (+1) 1
Posted

Кстати, ещё момент - в стабилизаторах малой мощности (меньше 250ВА) тор будет несколько меньше, но тоже пригоден. Гарантированно большие (не менее 8см2) будут в автотрансформаторах бытовых мощностью от 250ВА и феррорезонансных от 315ВА (здесь могут быть нюансы, просто мне попадались такие). Позже вскрою усилитель, сфотографирую вид готового изделия. Пока приведу фото разных этапов намотки разных трансформаторов - некоторые моменты там видны. Может, позже сниму пошагово весь процесс.





  • Like (+1) 2
Posted

Вставлю Свои Пять копеек ,,,, применяю только электрокартон  разной толщины.....

На фото 2-а слоя ... сетевая ... с последующей пропиткой и сушкой ...

msg-28279-007191400 1305219979.jpg

msg-28279-088520500 1305219829.jpg

msg-28279-056024100 1305220223.jpg

  • Like (+1) 6
Posted

Если кто то делал выходники для двухтактника на тех же ОСМ, просьба так же поделиться своим опытом.

Спасибо!

Posted

Неплохие результаты получаются с ТС-180, даже без перемотки - сам пробовал.

На броневых ОСМ мотать не приходилось. Лежит у меня парочка 0,25-х, самому интересно - может тоже когда в дело пущу.

Posted

Подробностей не помню уже, но почему-то на тс180 и на тс250 пришлось смотать верхние обмотки и намотать свои вторички...

Posted
4 минуты назад, Xрюн222 сказал:

Подробностей не помню уже, но почему-то на тс180 и на тс250 пришлось смотать верхние обмотки и намотать свои вторички...

Ну, тут, наверное, смотря какие лампы, какое Ra.

Posted
3 часа назад, Ollleg сказал:

сли кто то делал выходники для двухтактника на тех же ОСМ, просьба так же поделиться своим опытом.

Мотал трансформаторы для PP на ОСМ-0.63 старого года выпуска, разделив его на два ПЛ, габаритом по 300Вт. Получилось замечательно 4Гц-63кГц (-3dB) с акт.сопром полуобмоток по 42 Ома, Rвт.обм=0.06Ом, КПД=97%, вес получился чуть меньше 7кГ каждый. Индуктивность, замеряемая через сеть около 240Гн.  На железе ТСА-270 тоже мотал примерно так же, но индуктивность получилась примерно на 20% меньше, чем у ОСМ.

На фото слева ТСА-270, справа половинка ОСМ-0.63


  • Like (+1) 5
Posted
В 16.06.2024 в 19:06, Ollleg сказал:

Всем доброго дня.

У кого имеется опыт по намотке выходников для двухтактного усилителя? Делимся опытом в данной теме.

Для начала ОСМ 0.4 , что и как и можно на нём намотать, скажем под ЕL-34 в разных режимах ( пентод, ультра, триод включение)?

По однотактным вых.тр. тем много, а что у нас с двухтактными вых.тр ?

Восполним пробел?

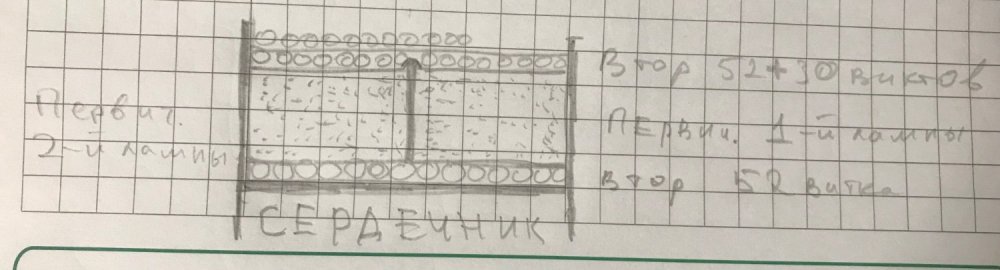

Олег, у пентода и триода требования к выходным трансформаторам "немного" отличаются. Пентоды не "любят" паразитные емкости, а триоды - индуктивность рассеяния, хотя емкости они тоже не очень. Соответственно секционирование будет разным. Для пентода достаточно 1-2-1 и разбить каркас надвое , для триода лучше слоевая намотка с 3-4 секциями первички в каждом плече. Пардон за очевидность. )))

Ps.  Я бы взял железо от кинаповского вокалиста уо-4 и намотал бы а-а 4000 витков. Собственно я так и сделал под гу-15, только с 5000 витков. Мультиметр показал индуктивность в 27 гн, измерении на 1,5в/50гц - 160 гн. В розетку втыкать не стал. Намотка с возвратом, что бы запихнуть побольше витков и снизить заряд емкостей. Полоса на гу-15 в триоде без ооос 20-60 000 Гц.

  • Like (+1) 4
Posted

Коллеги, пардоньте, ввел всех в заблуждение.  Посмотрел свои  записи и понял, что сослепу удвоил количество витков.

Намотка выглядит следующим по бразом:

1- 425

2 - 2*25 (2*0,75)

1* - 850

2 - 4*25 (2 слоя 2*0,75)

1- 850

2- 2*25 (2*0,75)

1*-425

Тотал: 2550 витков А-А.

Ктр 1:25 и 1:34 (средняя секция 2 включена параллельно)

Все выше приведённые цифирьки измерений без изменений.

Posted

Денис, хз,уже мало что понимаю, забухал немного, кособочит сильно, но в в железе ОСМ хорошо получается в 4000-4200 витков первички и  тогда хорошо получается, 2550 маловато, не оптимально. Жизнь скушна без подвигов и приключений. каналья! Завтра новый день, чинить жeлезки, в сервисе работаю :) Устал, отвалился и исчез :)

Posted

Как сказать - делал выходники с первичкой 4600 (а-а) и 3200 витков (железо одно и то же, но разный Ктр) - результаты получились хорошие в обоих случаях.

Заводские РР ТВЗ вообще редко имеют более 2500 витков первички...

  • Like (+1) 1
Posted
9 часов назад, Dolboyacher сказал:

Денис, ... в железе ОСМ хорошо получается в 4000-4200 витков первички и  тогда хорошо получается, 2550 маловато, не оптимально. Жизнь скушна без подвигов и приключений. каналья! Завтра новый день, чинить жeлезки, в сервисе работаю :) Устал, отвалился и исчез :)

В случае 34, да еще если в пентоде и в Б классе,  Вы правы маловато.

Однако вот какое дело, есть максимальная индукция, витки, сечение, нижняя частота и мощность. Все величины связаны через ампервитки.  Сечение (грязное) 18 кв. см, мощность 10 вт, 20 гц и 2550 вит.

 Вполне съедобно выходит для 10-12 вт рр.

Posted
38 минут назад, Денис ДС сказал:

мощность 10 вт, 20 гц и 2550 вит

  А почему не 10 Гц и 3600 витков? Или 5 Гц и 5000 витков... :smile-59:

Posted
8 минут назад, RSD сказал:

  А почему не 10 Гц и 3600 витков? Или 5 Гц и 5000 витков... :smile-59:

Потому что гу15 в триоде в рр и хотелось 20 гц. ?

Опять же окошко небольшое. :smile-15:

  • 2 weeks later...
Posted
В 19.06.2024 в 21:19, Den101 сказал:

На броневых ОСМ мотать не приходилось. Лежит у меня парочка 0,25-х, самому интересно - может тоже когда в дело пущу.

У меня троечка броневых ОСМ 0,4 лежит, вот и подумываю, пока мотаюсь дача-дом в режиме 5-4, почему бы потихоньку на них не намотать выходники для ел34 ?

Но двухтактные никогда не мотал, не хотелось бы ошибиться и потом перематывать....



Posted
34 минуты назад, Ollleg сказал:

У меня троечка броневых ОСМ 0,4 лежит, вот и подумываю, пока мотаюсь дача-дом в режиме 5-4, почему бы потихоньку на них не намотать выходники для ел34 ?

Но двухтактные никогда не мотал, не хотелось бы ошибиться и потом перематывать....



Ну, тут впору один пустить на пробу, если понравится - сделать второй такой же. Если нет - попробовать противоположный вариант.

Думаю, лучше начать с простого секционирования 1-2-1, тем более если пентодный режим. С количеством витков тоже осторожно - если перевалить за 6к витков (а-а) - каскад сильно теряет в устойчивости, проверено.

Хорошо, когда их три - можно сравнить и выбрать.

Posted
22 минуты назад, Den101 сказал:

тем более если пентодный режим.

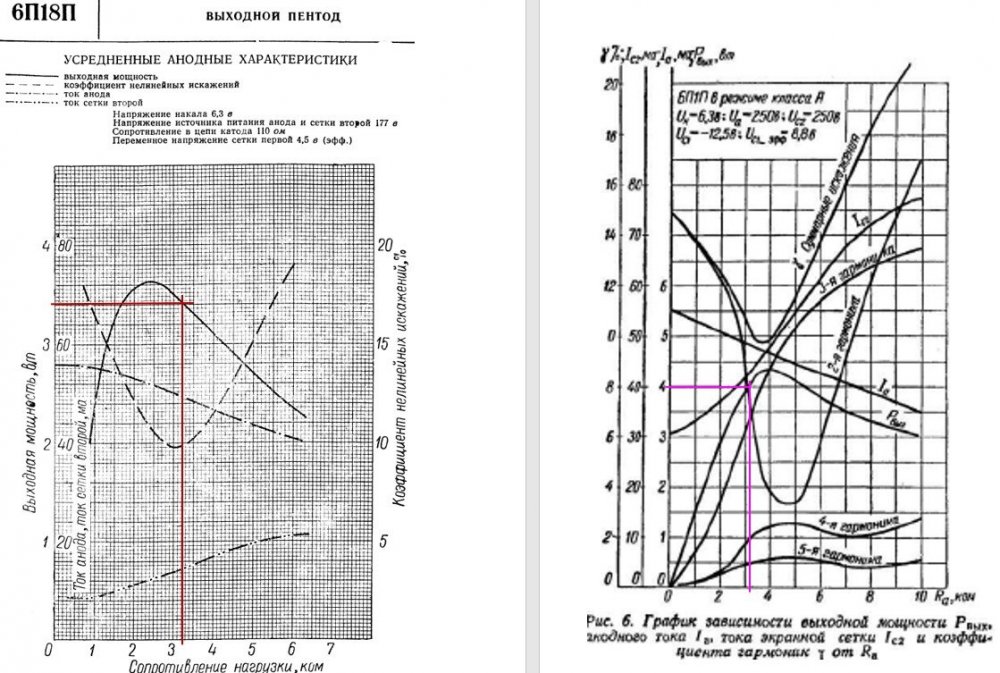

Не совсем, видится такой  режим:


  • Like (+1) 1
Posted
Только что, Stan Marsh сказал:

Я УЛ категорически не посоветовал бы. Для первого, второго и третьего ТВЗ.

Хорошо, какой тогда?
