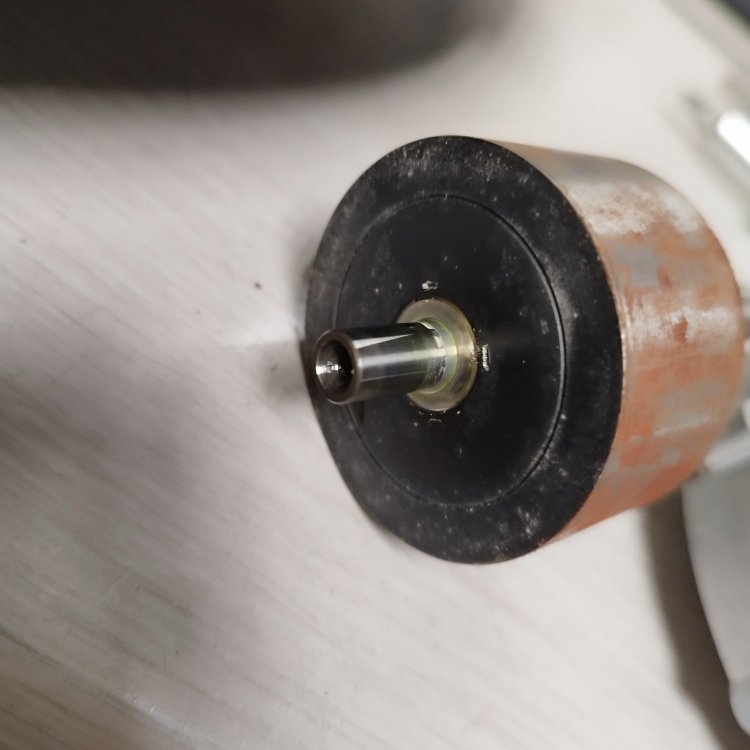

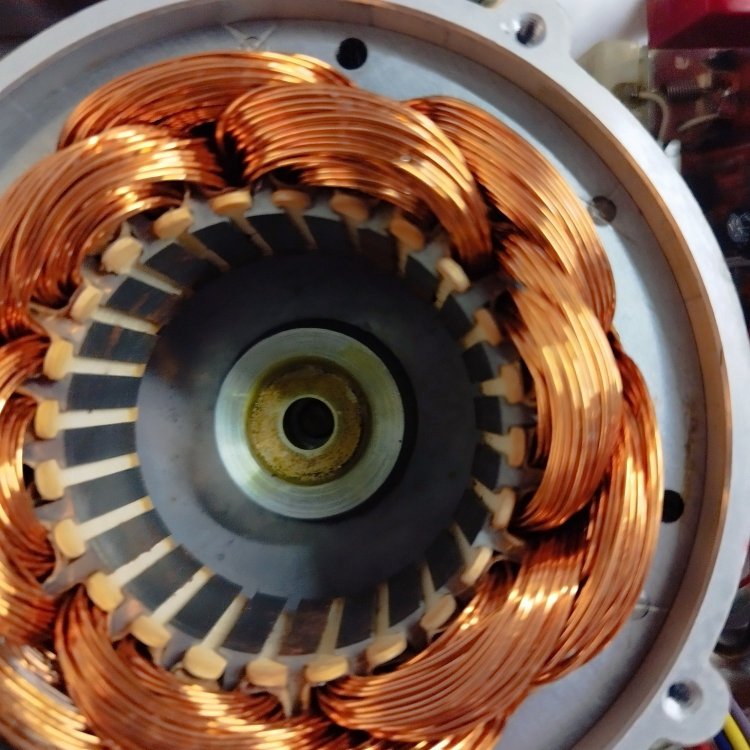

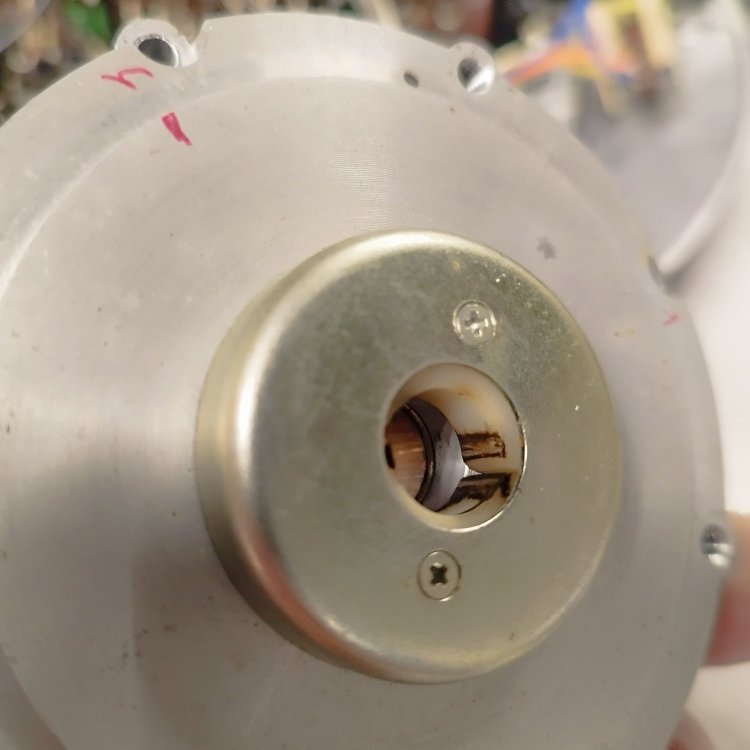

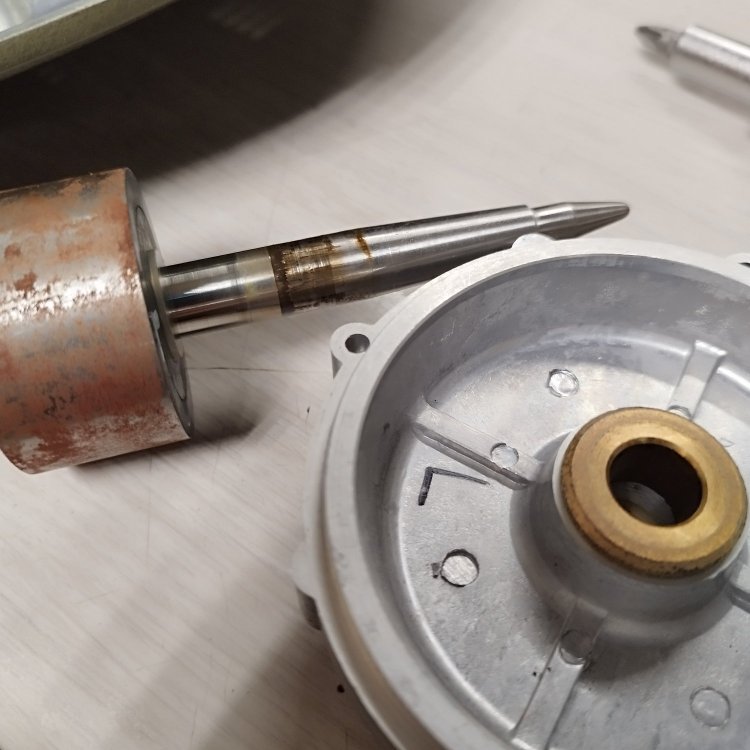

Приехал полностью не рабочий мотор от денона 5000f ,проф версия ,улучшенная версия 5000-го , видимо валялся много лет где то на складе ,полностью не рабочий .Начал с чистки и смазки мотора ,масло сгнило и превратилась в какую-то гадость . Вот вид при разборке мотора , на волчке ржавчина ,правда шарик нулевый, видимо аппарат лежал где то на складе и потихоньку умирал.





Posted

И что в нём не работает... ? На вид вполне вменяемый , статор даже без ржавчины , на роторе лёгкая ржавчина / технически ни на что не влияет , удаляется наждачкой , втулки у таких моторов само смаживающиеся имеют пористую структуру  .... на счёт улучшенной версии ...то это вряд ли ...так как нет магнитных вставок в пазах для уменьшения детонации.....

Posted

Да специалист по моторам ...стаж больше 30 лет ...

Последний который приходилось делать был 2-х скоростной на 19-ю и 38-ю скорость ....

  • Smile 1
Posted
9 минут назад, VTver сказал:

Это виниловый привод Denon dp-5000f выпуск1974 , улучшенная версия dp-5000 .

Да какая разница .... на фото обычный 2-х фазный мотор ......с одно-двухслойной обмоткой с 90 градусным сдвигом между обмотками ...

Posted

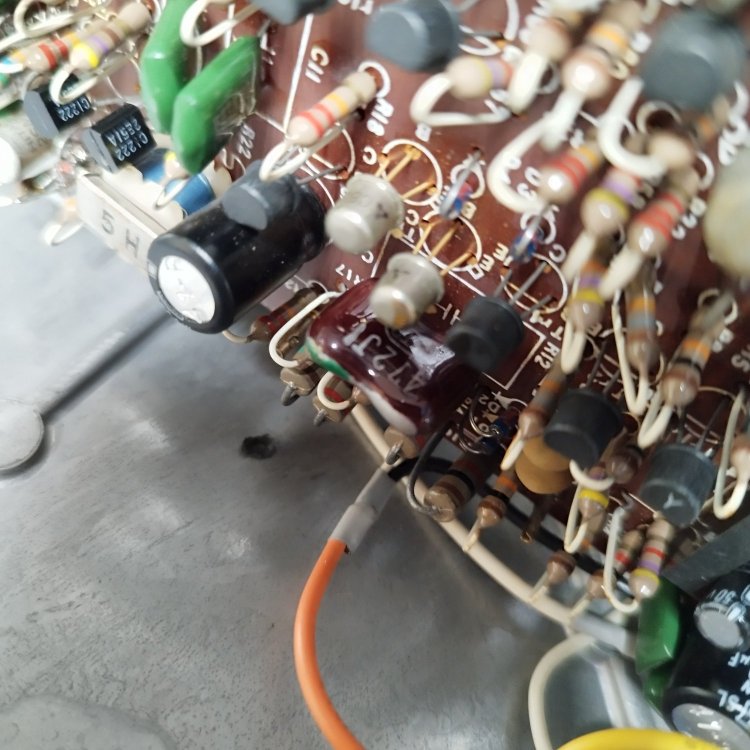

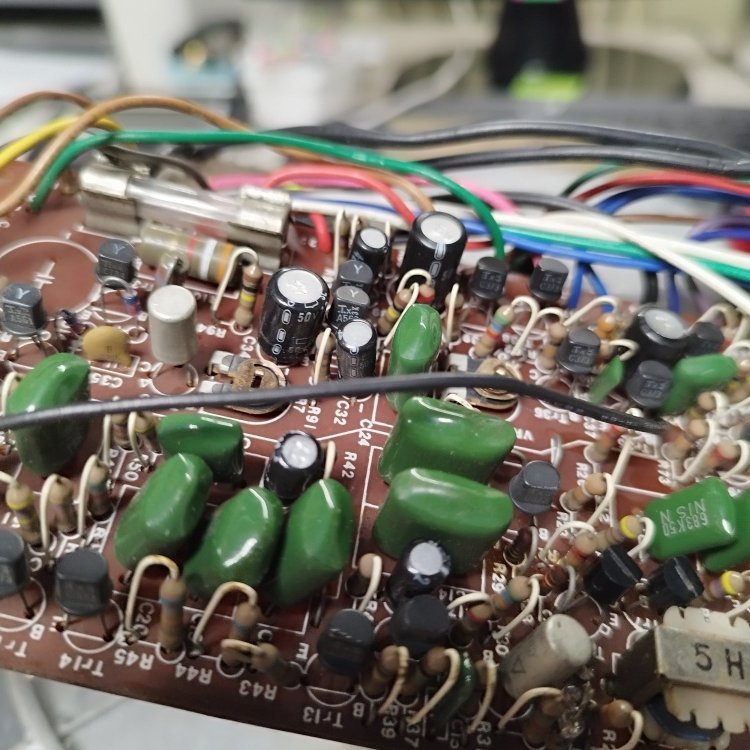

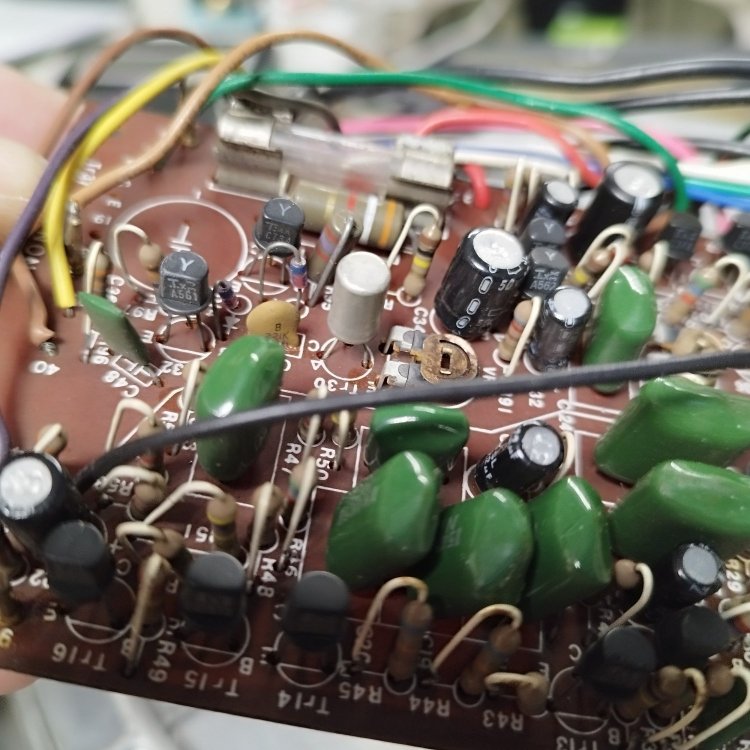

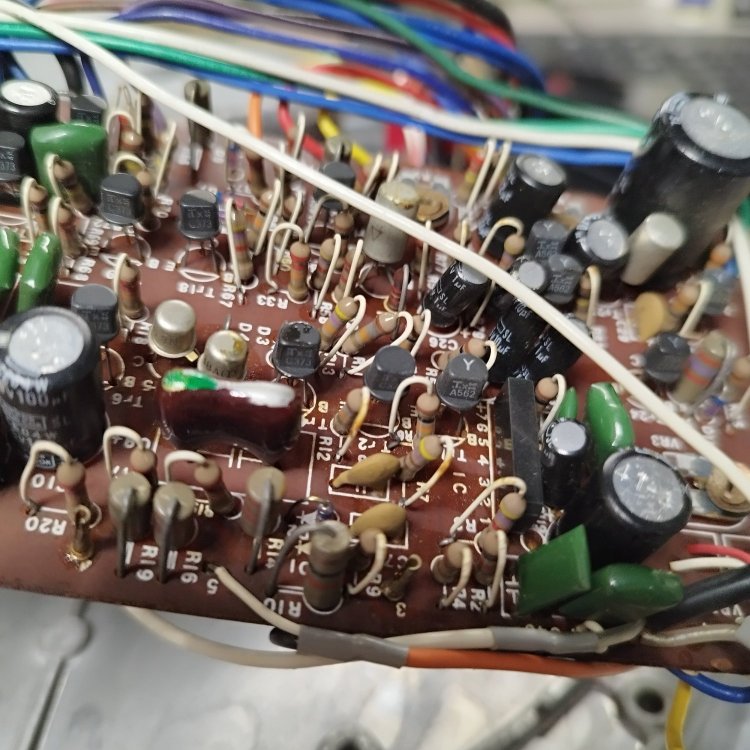

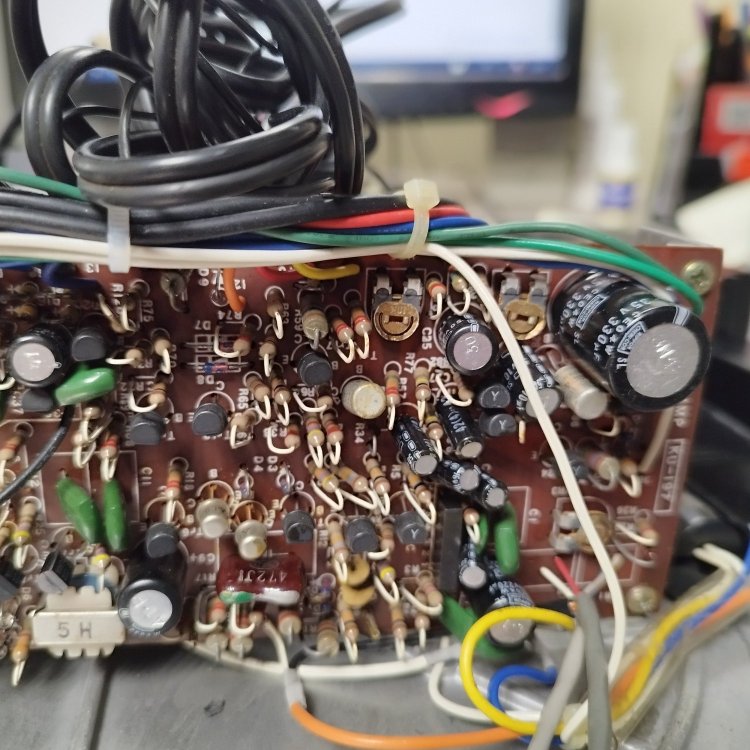

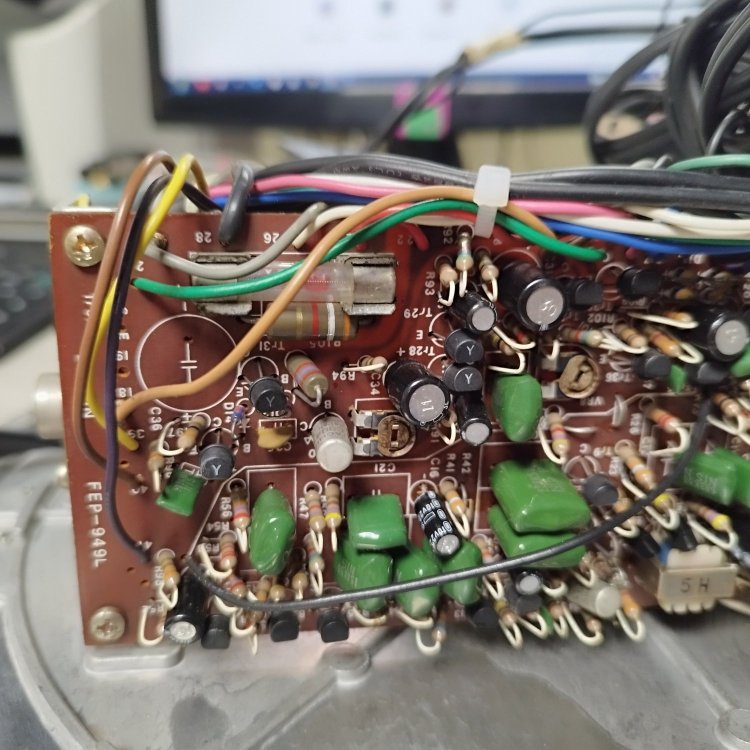

Вскрыл,пациента , ожидал кучу скама увидеть -458 транзисторов , нет ни одного , зато с373 вместо них , один электролит вздулся , вместо поздних деноновских приводов все припаяно,нет разъемов.







Posted

"Нам бы схемку аль чертёж, мы б затеяли вертёж. Ну а так ищи сколь хочешь, чёрта лысого найдёшь".  (Сказ Про Федота Стрельца). :smile-03:

  • Smile 1
Posted

Для начала можно проверить электролиты приборчиком без отпайки от схемы и прокрутить подстроечники туда-сюда с установкой в первоначальное положение.

  • Like (+1) 1
Posted

Для начала надо проверить целостность всех тонких проводков. Судя по ржавчине что то могло запросто "отгнить".  И не только "силовых" обмоток но и сигнальных. Насколько помню там обратная связь индукционная, мелкие катушечки есть. Хотя может путаю с чем то другим.

  • Cool (+1) 1
Posted

Нет провода там норм , просто некоторые детали умерли от возраста и условий жизни .Основной гемор, что в аппарате нет разъемов ,все впаяно, стопитсот проводочков со всех сторон платы. Купил мешок транзисторов ,на замену, жду когда приедет.

Posted

Как обычно , не отгнили, а почернели , через эту гадость и вся беда , я обычно не ищу ,а просто тупо меняю на новые и всегда норм ,потом работает, денонов только штук пять прошло , но этот зараза ,мануала нет и все спаяно. У этой модели 2000 магнитных рисок на диске ,вместо 1000,как у обычного ширпотреба.

Posted

Понятно, ну попалось что именно у кого-то прям размагнитились метки эти на сони, хотя может у них и не в метках дело а в чем-то другом, а они на метки думают, просто задумался о покупке проигрывателя винтажного японского и изучаю где какие особенности и можно ли что пофиксить самостоятельно в случае чего, что бы не поиметь кирпич.

Posted

У каждого производителя свои плюсы и минуса , слабые места . А также ремонтабельность.
