Встречал давно (лет 50 тому) катушку подмагничивания на латунной (?) гильзе с картонными щечками (выступающие концы гильзы развальцованы).Присутствовала (по памяти) и "стандартная" алюминиевая защита катушки,приклепанная к верхней шайбе.

Posted
5 часов назад, Normann сказал:

Сегодня начерчу возможные варианты, чтобы взвесить плюсы и минусы каждого. А так то да, конечно же медные кольца разного вида. Хочется съёмный вариант - поле для экспериментов, так как однозначного рецепта нет.

Вместо кольца намотай катушку медным проводом 0,2-0,3мм на Керне Провода вывести чтоб не задевали зазор Если катушку закоротить будет подьем по ВЧ

  • Like (+1) 2
Posted
4 часа назад, Urakoff сказал:

Вместо кольца намотай катушку медным проводом 0,2-0,3мм на Керне Провода вывести чтоб не задевали зазор Если катушку закоротить будет подьем по ВЧ

Плоским медным проводом, а то индукции в зазоре совсем мало будет. Как вот верхний конец выводить?

Posted

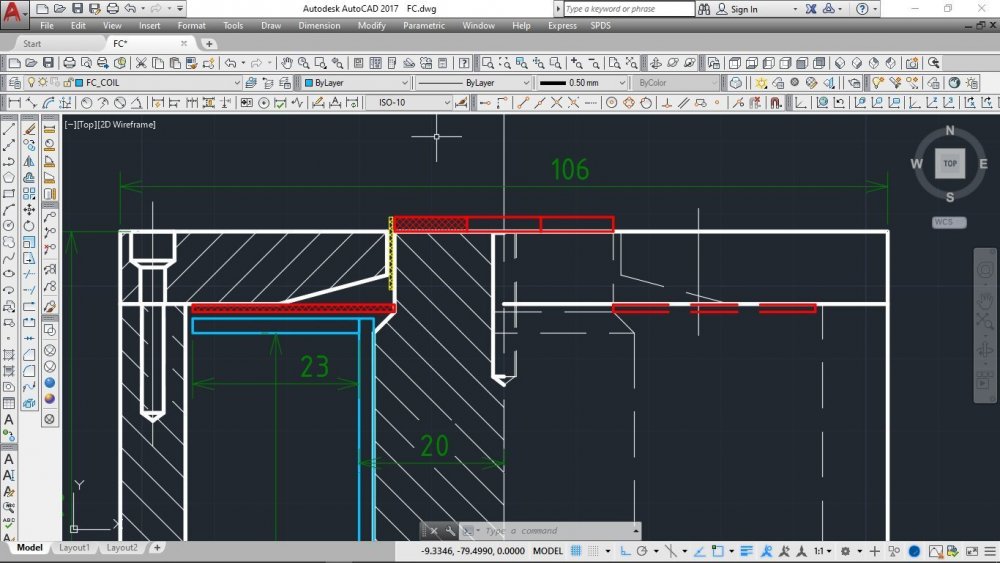

Вот, два варианта, кроме типового колпачка из спаянной медной фольги на керн.

1. Нижнее широкое кольцо из меди толщиной 1мм

2. Верхнее кольцо из меди 2мм на торец керна

3. 1+2 одновременно

4. Колпачок на керн

Можно конечно разрезать кольцо и поиграть с резистором, как упоминали товарищи выше, но пока не вижу смысла, если кольца будут съёмными для тонкой подстройки.

Катушка оверханг (жёлтым обозначил). Хмакс +-2мм.

П.С. Прошу прощения у Михаила, что влез в его тему. Если это всё не к месту, то удалюсь.


Posted
5 часов назад, Urakoff сказал:

Вместо кольца намотай катушку медным проводом 0,2-0,3мм на Керне Провода вывести чтоб не задевали зазор Если катушку закоротить будет подьем по ВЧ

Катушка будет довольно высокоомной и эффективность такого кольца окажется ниже обычной медной шайбы и тем более колпачка. А так, конечно вариант вполне рабочий.

Posted

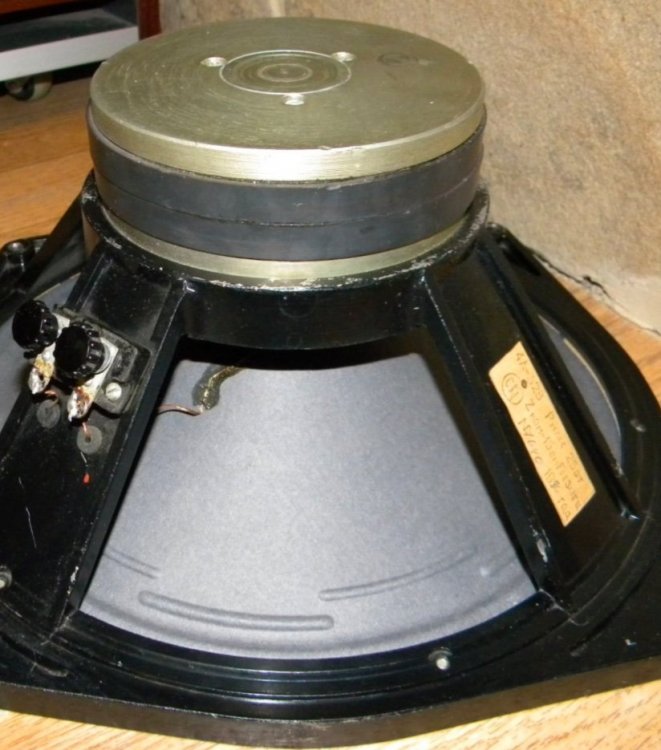

Самый простой способ перевода на подмагничивание это магниты на феррите от 4а32. Феррит выбрасывается , а оба флянца вставляются в трубу большего диаметра, 🎶

Posted
23 минуты назад, Urakoff сказал:

Самый простой способ перевода на подмагничивание это магниты на феррите от 4а32. Феррит выбрасывается , а оба флянца вставляются в трубу большего диаметра, 🎶

А сколько индукции удастся при этом добыть?

Posted

Если о 4а32 то и катушку и главное убрать алюминиевый каркас катушки 0,2 мм толщиной который тормозится при движении в Зазоре магнита и дает тухленький бас.☹️

Posted

С серебром пока не просто, на "узел Кондо" ссылочку,был бы очень благодарен. Есть пара ЗИП диффузоров 4А32 советских , МС,диффузородержатели. Есть МС от 30гд2. Можно использовать нижний фланец с длинным керном и проточить.

В качестве "трубы" должен подойти статор от двигателя постоянного тока (в наличии 2). Есть  0.18 0.3 провод по несколько кг на катушку подмагничивания. Немалый опыт ремонта динамиков (советских в основном).

Что бы Вы порекомендовали? (для души тихонько позаниматься) и по катушке подмагничивания, и по катушке "звуковой"

Posted
В 22.12.2024 в 20:03, Normann сказал:

Вот, два варианта, кроме типового колпачка из спаянной медной фольги на керн.

1. Нижнее широкое кольцо из меди толщиной 1мм

2. Верхнее кольцо из меди 2мм на торец керна

3. 1+2 одновременно

4. Колпачок на керн

Можно конечно разрезать кольцо и поиграть с резистором, как упоминали товарищи выше, но пока не вижу смысла, если кольца будут съёмными для тонкой подстройки.

Катушка оверханг (жёлтым обозначил). Хмакс +-2мм.

П.С. Прошу прощения у Михаила, что влез в его тему. Если это всё не к месту, то удалюсь.

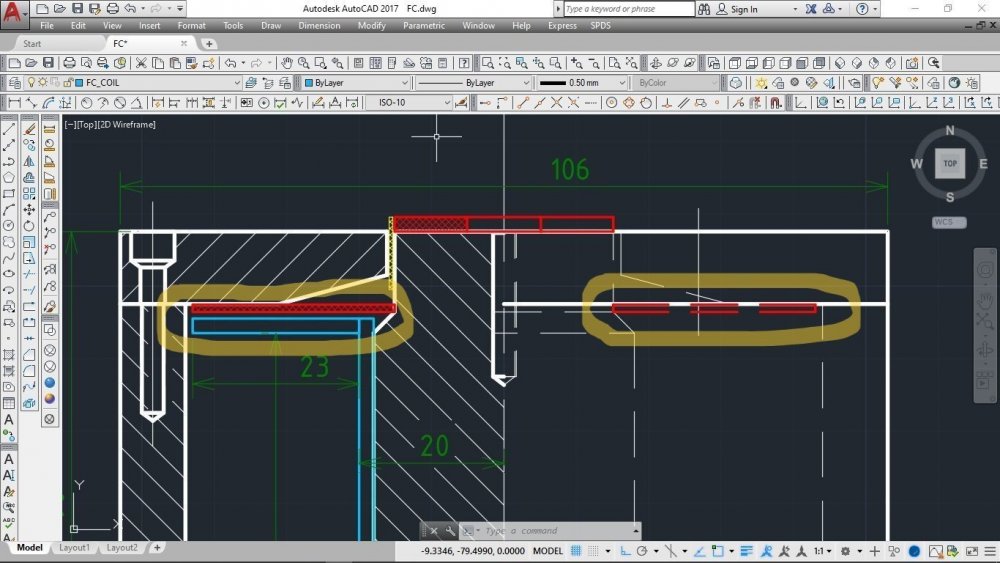

Сергей, никаких колпачков. Вот только то, что помечено жёлтым. и без подстройки. Тут принципиально важна максимальная проводимость меди. А за чем такая длинная ЗК?


  • Like (+1) 2
Posted
1 час назад, akustic сказал:

Сергей, никаких колпачков. Вот только то, что помечено жёлтым. и без подстройки. Тут принципиально важна максимальная проводимость меди. А за чем такая длинная ЗК?


Спасибо, Сергей.

Длинная ЗК - это просто лимиты по смещению в Автокаде. Для рупорного использования Хмах +-1мм, для ФИ +-2мм. Конкретный вариант подвижки пока не определён, как и конструкция катушки, но видится всё же оверханг, чтобы сохранить малую ширину зазора и иметь возможность намотки 8|16ом в два слоя. Если ты считаешь иначе, то с удовольствием услышу твоё профессиональное мнение.

Posted
14 часов назад, akustic сказал:

Сергей, никаких колпачков. Вот только то, что помечено жёлтым. и без подстройки. Тут принципиально важна максимальная проводимость меди. А за чем такая длинная ЗК?


Антифонная катушка наматывалась проводом в один слой и подключалась послед. со звуковой, а тут как, просто стоит медная шайба?

Posted
1 час назад, Комелев Константин сказал:

Ну, если керн=30мм, то голосую за диффузор =6" весом =3г. Хотя, если в рупор, то может 4г.

Меня такие малявки не интересуют. Менее 8" вообще не рассматриваю и не применяю.

В данном случае речь идёт о 8-10" ШП. В рупор - 8-9, 9-10 - в ящик.

  • Like (+1) 1
Posted

Сергей, если в рупор и, скажем, 8", то индукцию желательно иметь 1.6 и более Тл. А ЗК коротенькую. Миллиметра  4 или менее. Но в том конструктиве, что на Вашем рисунке, это вряд ли получится. Там зона максимального насыщения будет не в м.зазоре, а в корне керна. Сам керн нужно будет сделать в форме конуса и изменить профиль заднего фланца. А в идеале ещё и полюсный наконечник сделать из пермендюра. :smile-50:

Posted
14 минут назад, akustic сказал:

Сергей, если в рупор и, скажем, 8", то индукцию желательно иметь 1.6 и более Тл. А ЗК коротенькую. Миллиметра  4 или менее. Но в том конструктиве, что на Вашем рисунке, это вряд ли получится. Там зона максимального насыщения будет не в м.зазоре, а в корне керна. Сам керн нужно будет сделать в форме конуса и изменить профиль заднего фланца. А в идеале ещё и полюсный наконечник сделать из пермендюра. :smile-50:

Сергей, керн имеет утолщение в нижней части до Ф40мм и там плотность магнитных линий меньше, это точно. Нижний фланец тоже достаточно толстый Всё посчитано по сечениям. Максимальная плотность линий именно в районе концентраторов.. Планирую выйти на индукцию 1,5-1,55Т. Больше мне не нужно. Сейчас я имею 1,35Т в более широком зазоре и этого уже достаточно для моих АС (в подробности вдаваться не хочу, но в личке могу пояснить). Пермендюр однозначно применять не буду. Только железо. Мне не очень нравятся сердечники из пермендюра и даже вставки - концентраторы из него, специфика звучания. Это пройденная тема.

Катушку высотой 4мм я себе не представляю, разве что многослойную, но толщина её будет проблемой. Использовать более тонкий провод также не очень хочется - теряю в телесности и плотности звучания. Мотать плоским на ребро? В общем по катушке пока вопросы есть. В данный момент исхожу из задачи создания новой МС под мою текущую подвижку овальных Сонидо с определённой геометрией. Далее посмотрим...

Posted

Я бы рекомендовал катушку 2-3’’  высоту намотки  3 мм . А то и вообще сделать копию WE756a. Это 10’’ а звуковая катушка у него 4’’


  • Like (+1) 1
