Перевод динамиков на подмагничивании

Urakoff
 Share

Recommended Posts

  • Replies 147
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Urakoff
Urakoff

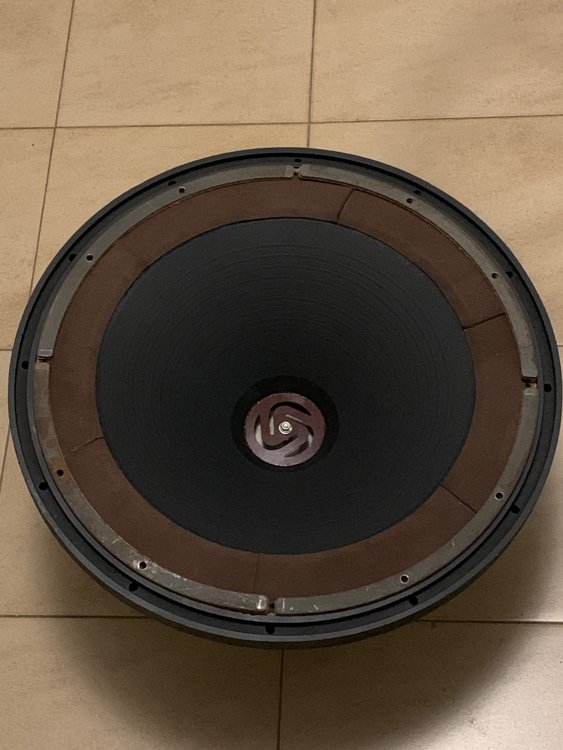

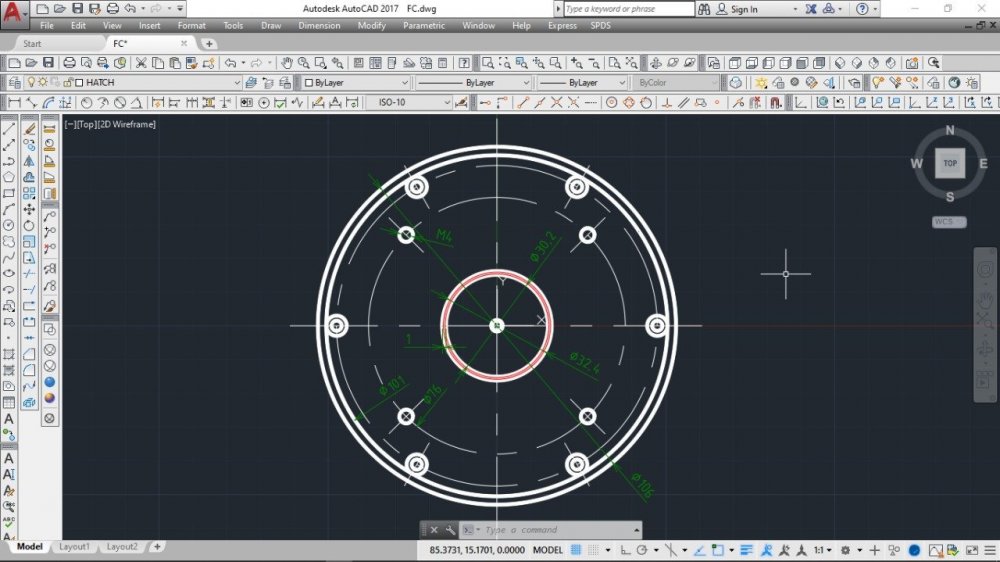

Паук вырезал на лазере из текстолита 1мм по образу ALTEC Hollywood.  Field coil 30ohms   24v~20W Боялся не попасть в нужный резонанс , но повезло .. 38герц??

Urakoff
Urakoff
Urakoff
Urakoff

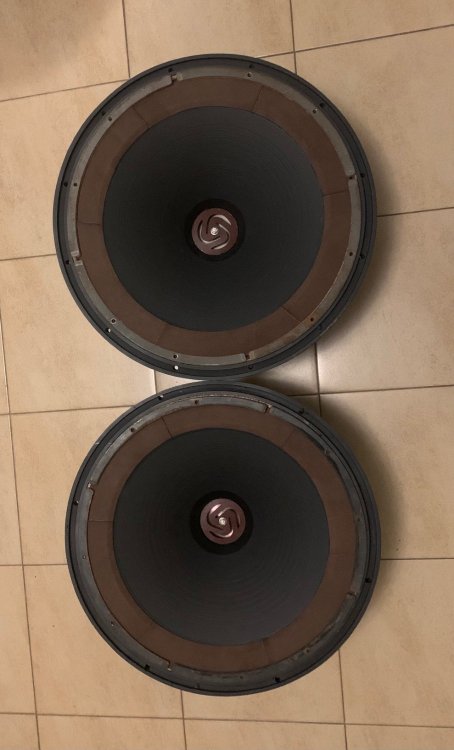

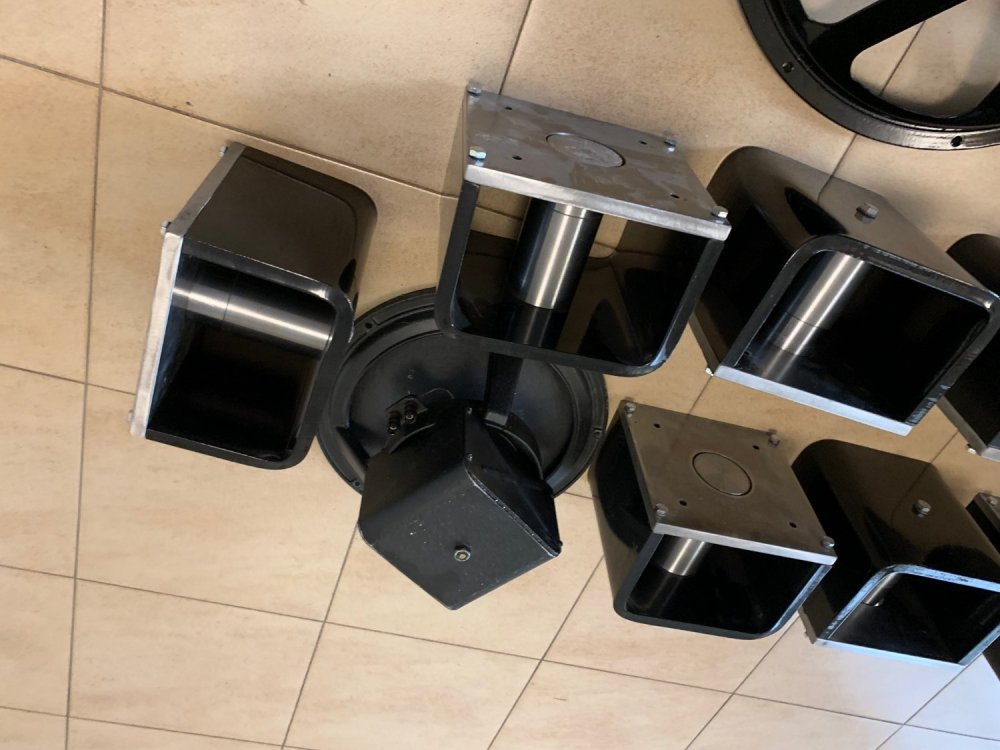

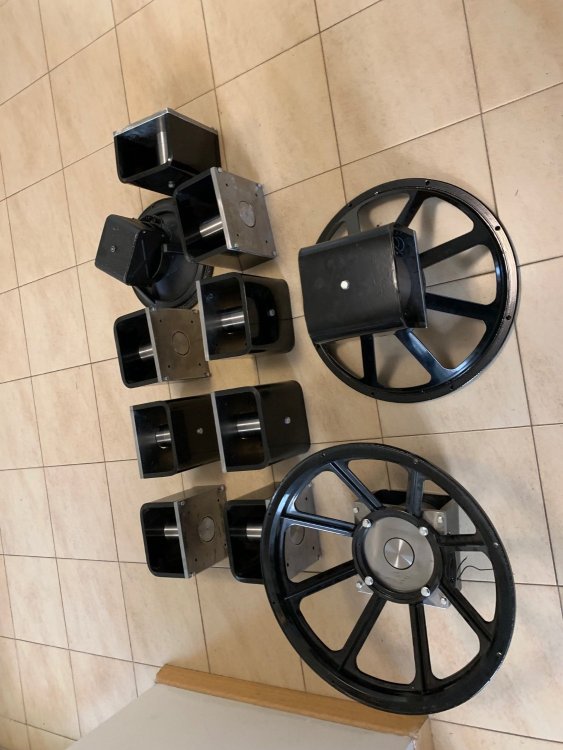

Вес каждого 35 кг

Posted Images

Игорь Explorer

Игорь

Posted
Posted

Никакого уважения к посетителям форума/темы!

Неужели нельзя выложить фото в нужном ракурсе? Специально так делается что ли?!

Urakoff Local

Urakoff

Posted
  • Author
Posted

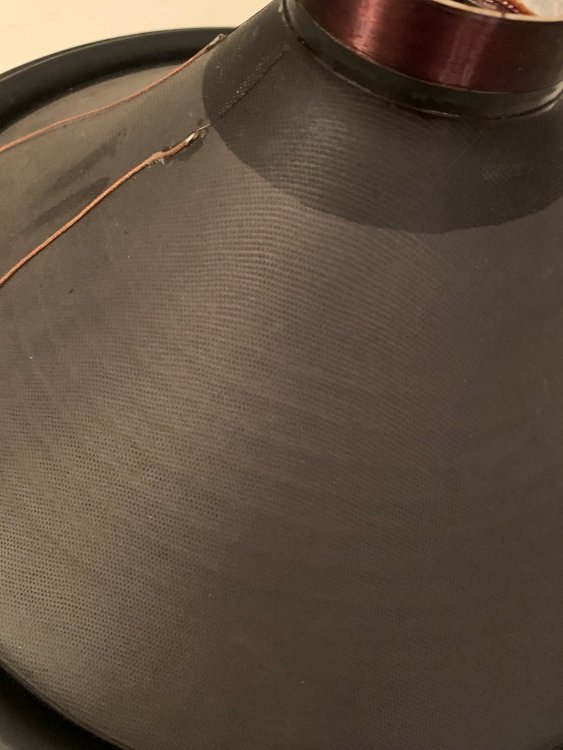

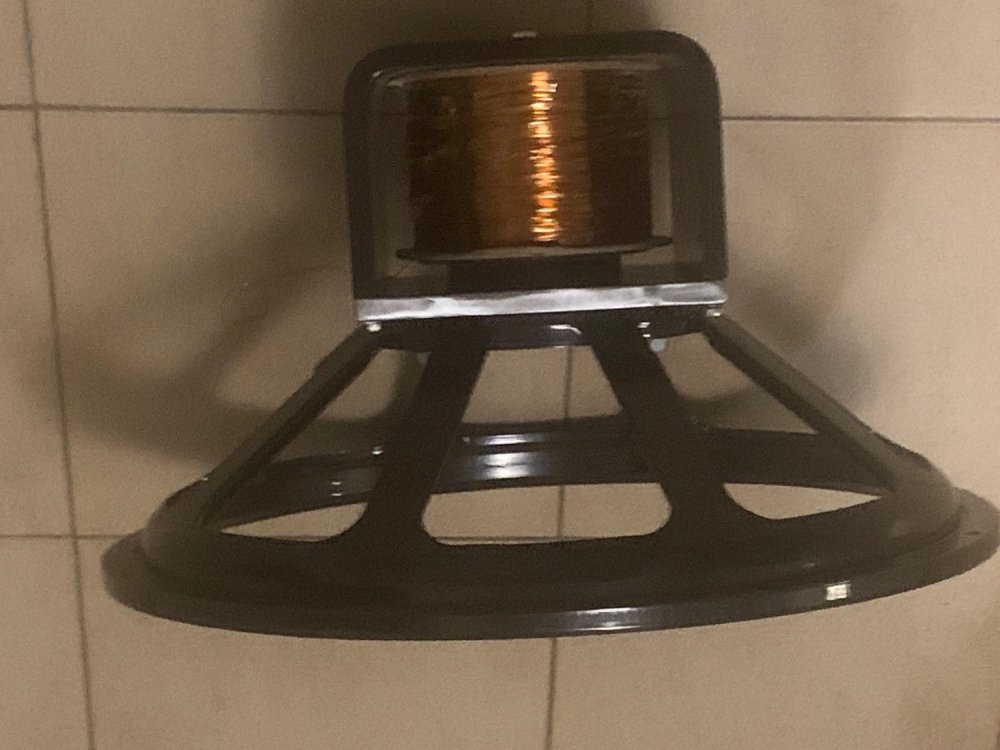

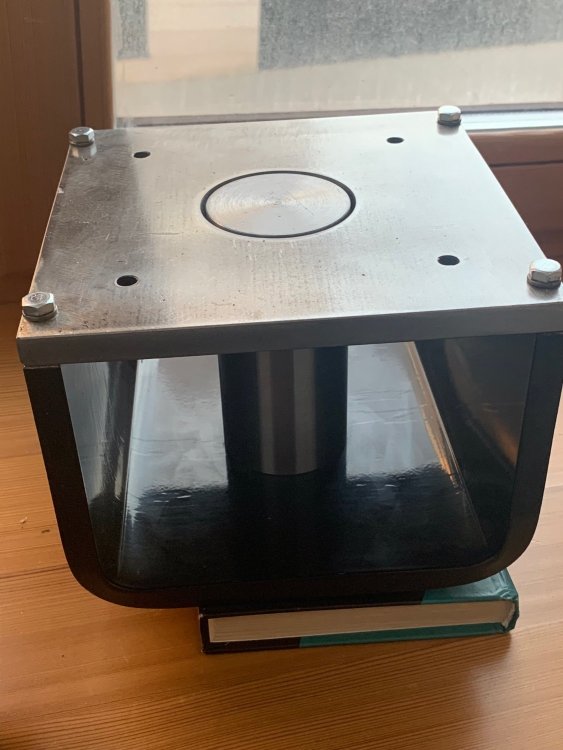

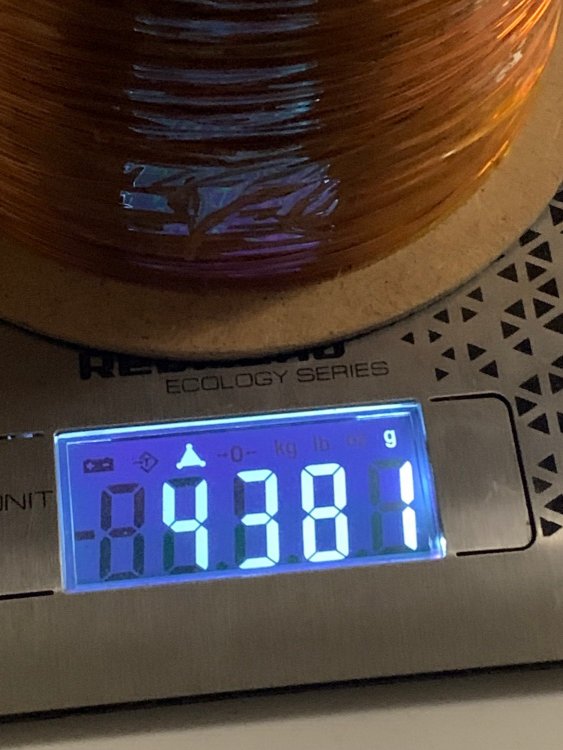

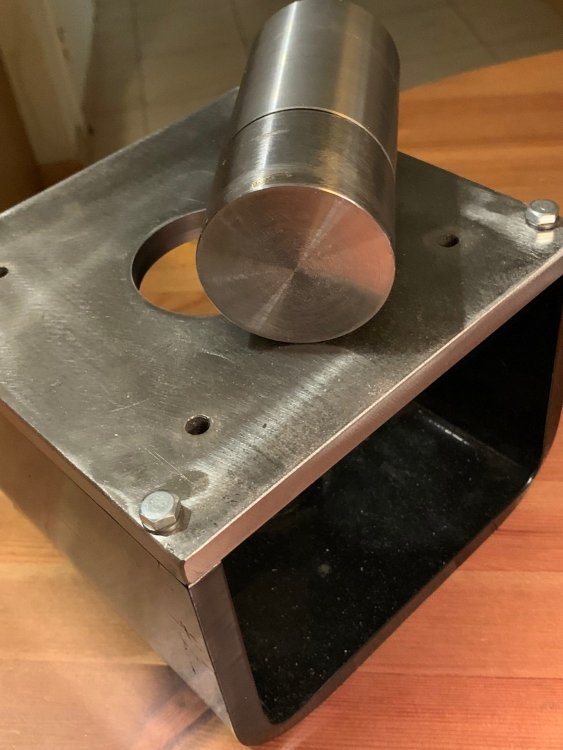

Катушка 2,5’’. Вес динамика с подмагничиванием 20кг Сопротивление подмагничивания 250 Ом  напряжение модмагничивания 50-100 вольт  при этом добротность меняется от 1 до 0,3

Магнитный зазор выбрал 2 мм. Так как огромный размер электромагнита позволяет получить достаточную индукцию даже в таком зазоре.И кроме этого есть возможность намотать 4х слойную катушку при этом добротность можно опустить до 0,2


  • Like (+1) 1
  • 4 weeks later...
Urakoff Local

Urakoff

Posted
  • Author
Posted

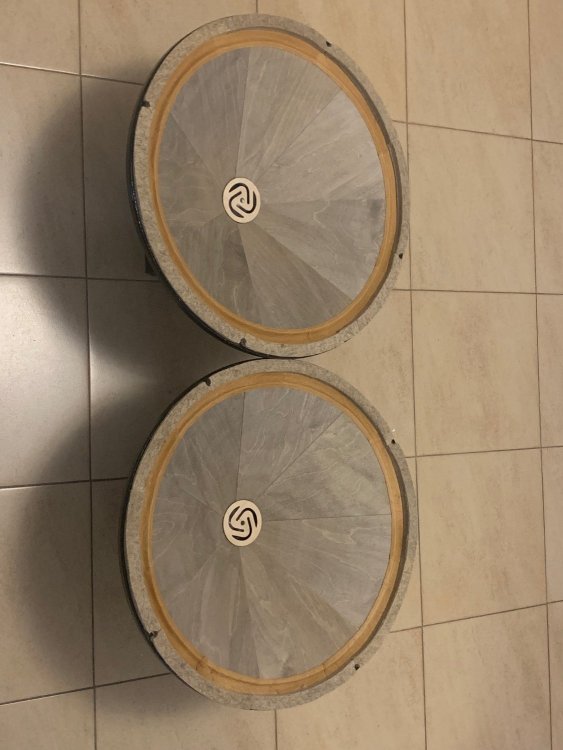

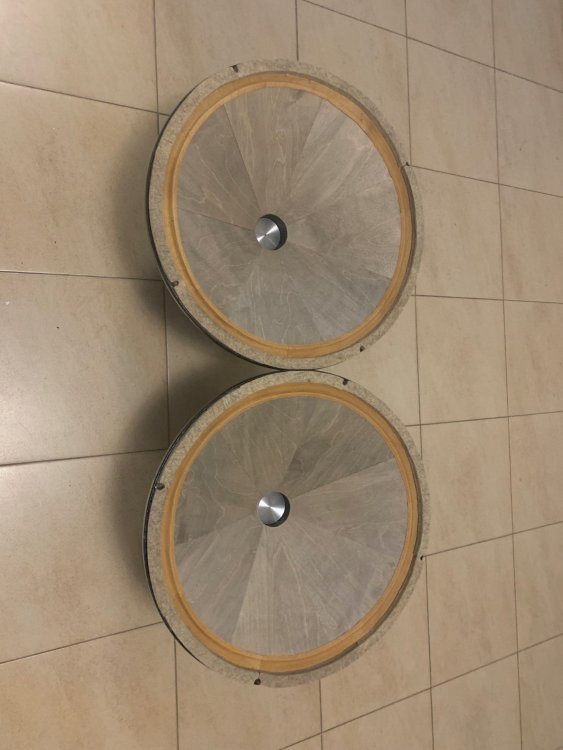

Хотел сделать подвес из кожи цвета Klangfilm но не устроила эластичность ,у коричневой лучше.Вес подвеса 12 грамм.Осталось покрасить скобы.


  • Like (+1) 1
Agats Proficient

Agats

Posted
Posted
В 21.03.2024 в 19:35, Urakoff сказал:

У Альнико магнитов при замене на подмагничивание катушка Field coil тяжелее в 1.5 раза.

К примеру у 2А11 катушка заполняет все пространство в магнитной системе.


я выкинул все оригинальное что называлось магнитом и делал магнит с ФЦ два раза больше чем был, вес наверно под пуд целый вышел один только магнит с катушкой, подвес паук снизу, не центральный из авиамодельной фанеры. Катушка более 20т витков, 0.22 или 0.18мм диаметр провода, не помню уже. Диффузор Сергеева. И полностью 1а22 с нуля делал. Вышел раза в полтора крупней оригинала, все что осталось от 1а22 это алюминиевая мембрана.  Питание высоковольтное -  от сети. Переделал еще один из лучших латвийских вч 1гд-2 , и все лень докончить 1гд-3. Питание среднее.



ПС а катушку звуковую сколько рядов намотали или оригинал? не помню почему, заказал в диффузоре, не дорого, но как то намотали так что не влазила она в зазор, смотал 2 ряда, очень как то настроение испортилось.  ..а, нашел - 4 вы мотали.

Agats Proficient

Agats

Posted
Posted
В 21.03.2024 в 10:51, akustic сказал:

Так может обычный расчет для таких МС использовать? Тогда понятно будет чего и сколько мотать и скока железа использовать... Хотя в народе считалось раньше сколько железа в магнитном проводнике, столько же и меди в обмотке по весу...

Вы хотите повторить расчеты лаборатории и группы обученых лучших во все века инженеров тфк кланга сименса?Все делается куда проще, просто с запасом хорошим и тяжелым :) , а далее меняем ток и смотрим ачх. Еще подсказку в приготовлении - не жарим больше 50С. ПС Это  не вам совет конечно лично. Вспомнил себя

  • Like (+1) 1
akustic Community Regular

akustic

Posted
Posted
22 часа назад, Agats сказал:

Вы хотите повторить расчеты лаборатории и группы обученых лучших во все века инженеров тфк кланга сименса?Все делается куда проще, просто с запасом хорошим и тяжелым :) , а далее меняем ток и смотрим ачх. Еще подсказку в приготовлении - не жарим больше 50С. ПС Это  не вам совет конечно лично. Вспомнил себя

Это Вы к чему?? Я повторяю и делаю МС FC и не только повторяю, но и делаю свои. Они не хуже. Подсказка то мне за чем? Я же на всех таких форумах говорю что не нужно перегревать FC...

С запасом они не делали от слова никогда. АЧХ от тока не меняется, вообще то. Только чувствительность и общий наклон АЧХ.

А когда спецы тфк и т.д. стали "лучшими во все века"?  - тут Вы что то несколько увлеклись в их восхвалении. Чем хуже англичане или американцы?? .. .Я чем хуже :smile-11:

  • Like (+1) 3
Agats Proficient

Agats

Posted
Posted

У меня тфк только и были, поэтому само собой , что у меня было значит лучшие, хеххе. Да, не сама ачх конечно, но вы и сразу поняли.

Что то я подостыл с этими пилениями перепилениями динамиков, акустики и тд.

akustic Community Regular

akustic

Posted
Posted
5 часов назад, Agats сказал:

....

Что то я подостыл с этими пилениями перепилениями динамиков, акустики и тд.

Так без музыки то всё равно плохо... А хорошую музыку можно получить к сожалению только на динамиках на FC (ну в большинстве случаев..)

  • Like (+1) 2
Urakoff Local

Urakoff

Posted
  • Author
Posted

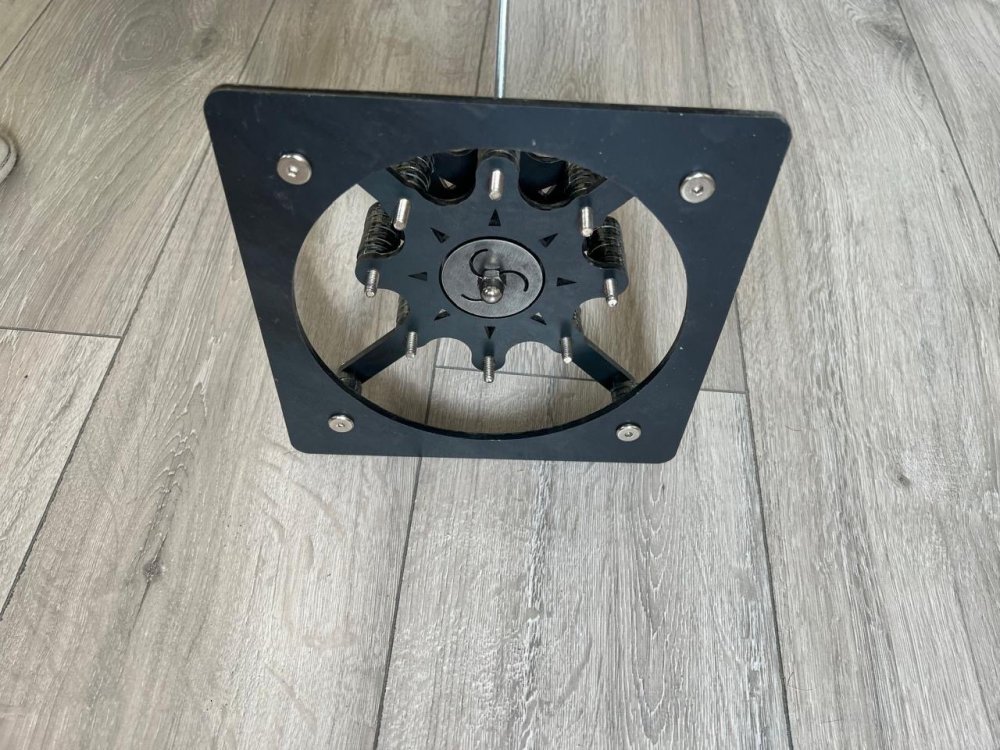

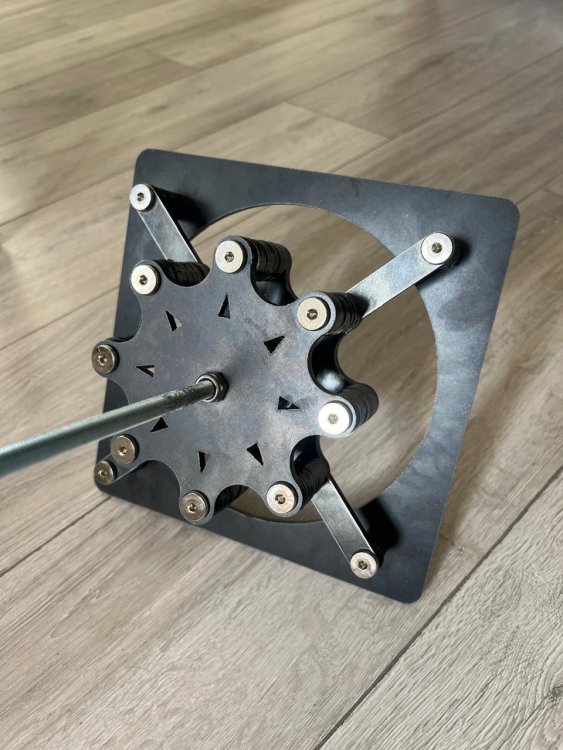

Multi Field coil. 8 катушек по 100ом если все параллельно то на 12 вольт , последовательно 100вольт можно еще на 24 и 50



  • Like (+1) 2
  • 3 weeks later...
Normann Local

Normann

Posted
Posted

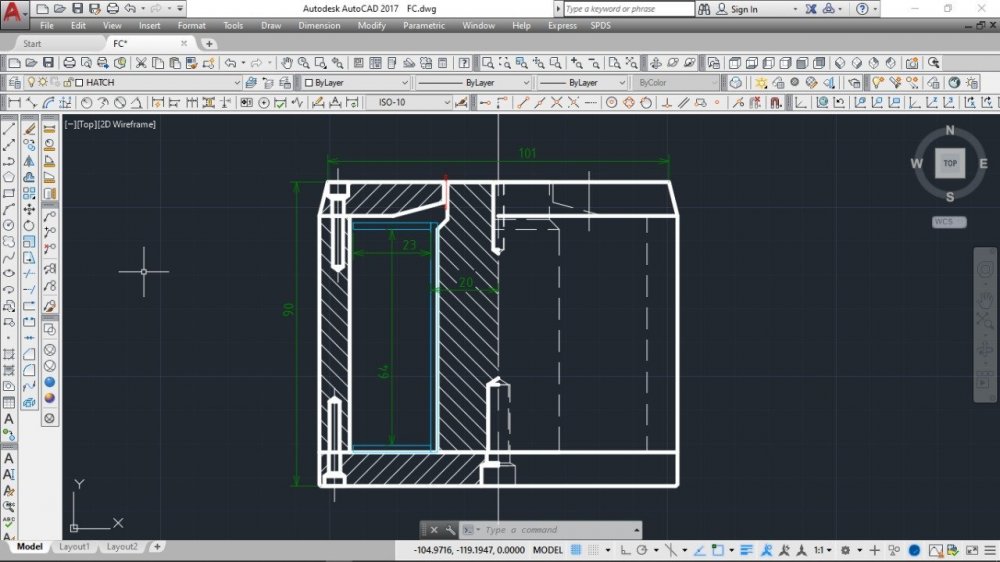

Есть настоятельное желание сделать свою высоковольтную систему для ШП на армко. В принципе всё в голове складывается за исключением применения/типа КЗ витка (кольца Фарадея)... Колпачок на керн, кольцо на торец керна,  широкое кольцо над катушкой подмагничивания... или вообще без него. Пока не определился. Толковые советы приветствуются.



  • Smile 1
BAA Master

BAA

Posted
Posted

Кольцо из фольги, аккуратно спаяное. И в зазор - глубже/мельче. Чем ближе к катушке тем сильнее влияние (диаметр больше) - сильнее демпфирование. Можно попробовать низкоомный резистор в разрез витка вставить, для проверки - потом из чего высокоомного сделать.

  • Like (+1) 1
Normann Local

Normann

Posted
Posted
9 минут назад, BAA сказал:

Кольцо из фольги, аккуратно спаяное. И в зазор - глубже/мельче. Чем ближе к катушке тем сильнее влияние (диаметр больше) - сильнее демпфирование. Можно попробовать низкоомный резистор в разрез витка вставить, для проверки - потом из чего высокоомного сделать.

Сегодня начерчу возможные варианты, чтобы взвесить плюсы и минусы каждого. А так то да, конечно же медные кольца разного вида. Хочется съёмный вариант - поле для экспериментов, так как однозначного рецепта нет.
