Recommended Posts

Posted

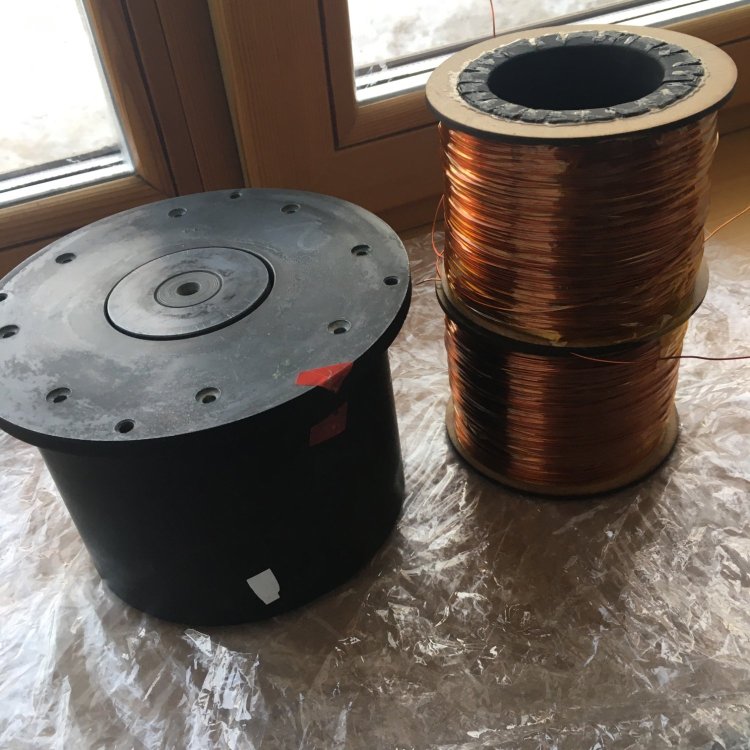

Основной принцип перевода с феррита на Field coil прост, вес катушки подмагничивании должен быть равен весу магнита.


  • Like (+1) 1
Posted

Боюсь как в трансформаторе: выберем потери в сердечнике и меди одинаковыми...
или как подешевле или как полегче или как поменьше...
Хотя, действительно, критерий интересен.

Posted

Так может обычный расчет для таких МС использовать? Тогда понятно будет чего и сколько мотать и скока железа использовать... Хотя в народе считалось раньше сколько железа в магнитном проводнике, столько же и меди в обмотке по весу...

Posted

И правда, чего какие-то ампервитки с теслами считать, на пару с перегревом.
Магнит однако не магнитомягкий материал и проницаемость его низкая,
не совсем как зазор но... свойства мотора будут разные.
Вот человек с FEM анализом.
https://www.diyaudio.com/community/threads/project-ryu-diy-field-coil-loudspeaker.212953/

  • Like (+1) 1
Posted

У Альнико магнитов при замене на подмагничивание катушка Field coil тяжелее в 1.5 раза.

К примеру у 2А11 катушка заполняет все пространство в магнитной системе.


  • Like (+1) 1
Posted

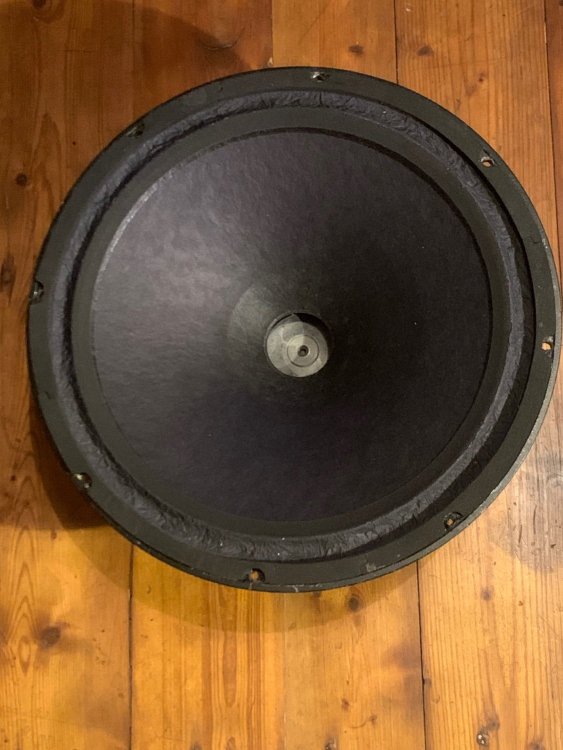

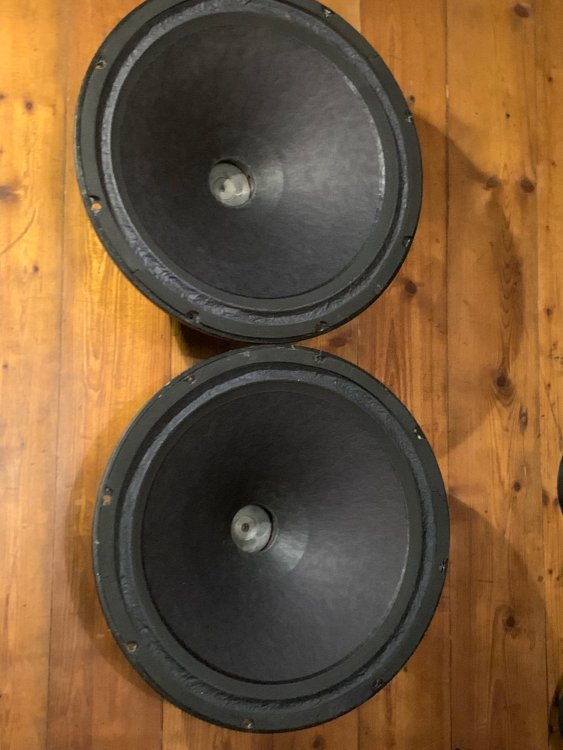

Есть динамики у которых катушка совсем не большая , а звучание Супер!

И наоборот к примеру RCA



  • 2 weeks later...
Posted

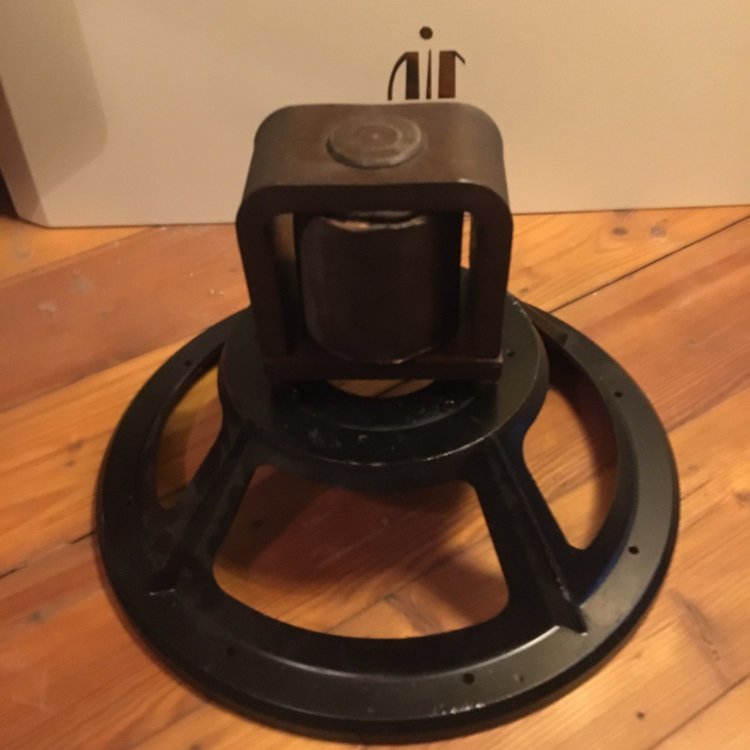

Смерил ширину скобы у этого RCA -13см.  Думаю корзину взять от 2А9.

Размышляю сделать широкополосные типа Klangfilm 405?? Или ближе к басовикам?? С более тяжелой катушкой??

Также какой диффузор выбрать ??    И какой подвес??

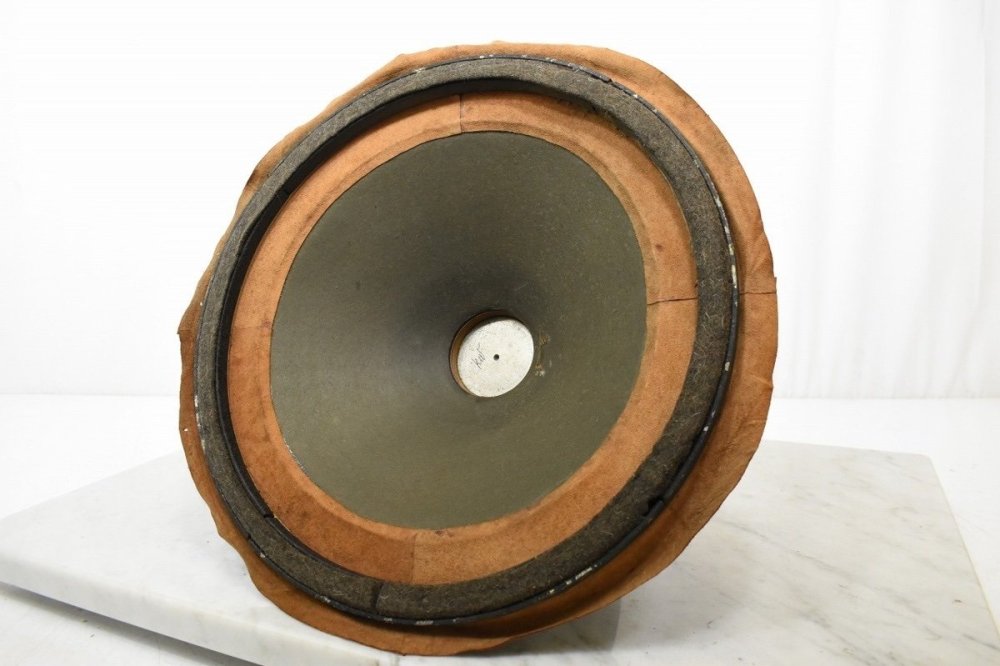

Может быть как у Klangfilm 44022 ??


  • 2 weeks later...
Posted

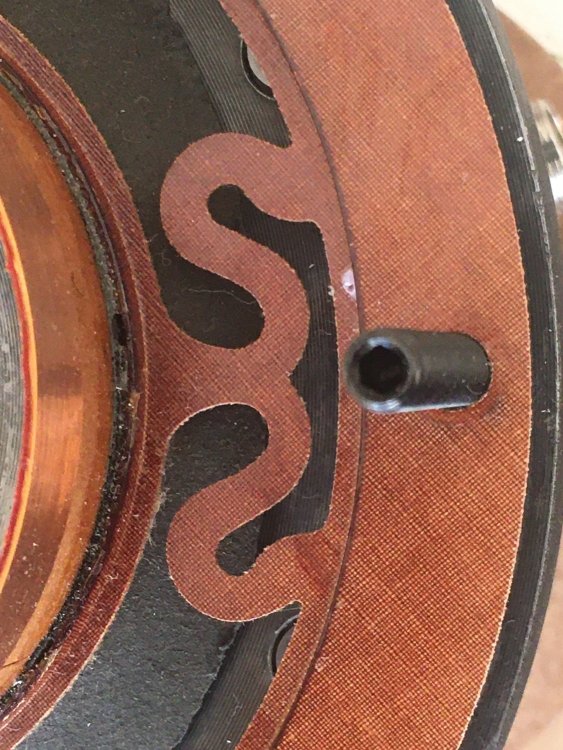

Паук вырезал на лазере из текстолита 1мм по образу ALTEC Hollywood.
Field coil 30ohms   24v~20W

Боялся не попасть в нужный резонанс , но повезло .. 38герц??


  • Like (+1) 7
Posted

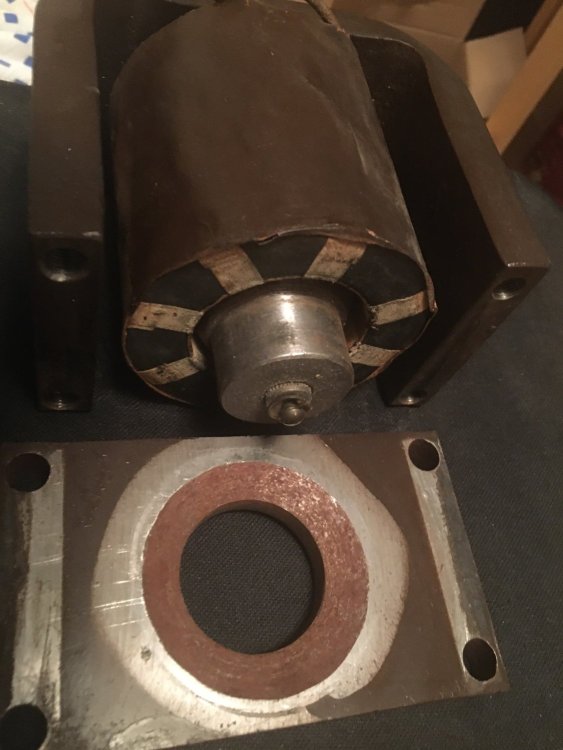

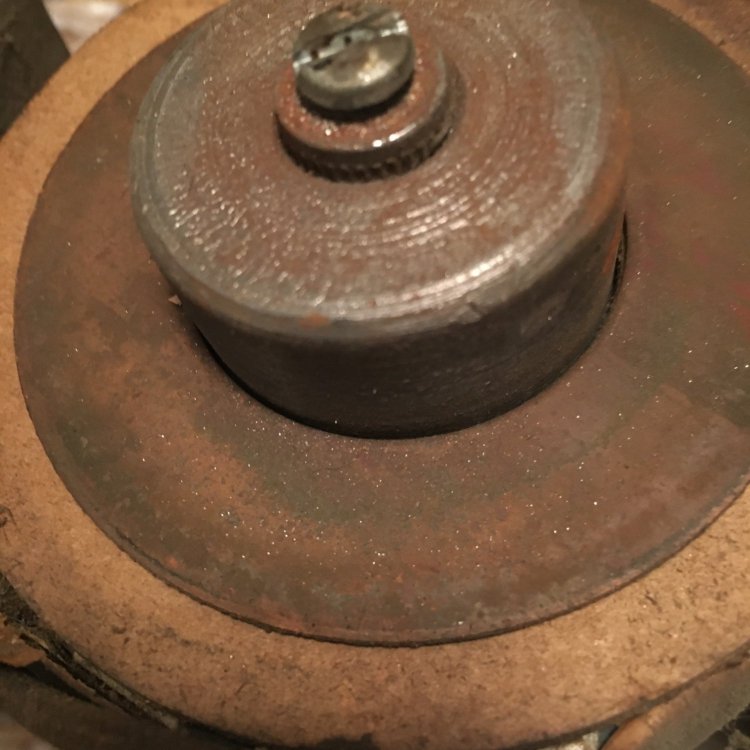

Открутил с трудом магнитную систему от RCA.  динамику 100 лет!!!

керн 38мм фланец 41,2  зазор 1,6мм

железо 16 мм на флянце скос до10ми  катушка звуковая 4х слойная высота намотки 7мм

вся магнитная система весит 7 кг

каткшка подмагничивания 1,7кг. 3140 ом.

думаю напряжение было примерно 250вольт…?


  • Like (+1) 3
Posted

Под передним флянцем впритык металлическое кольцо , думал Железо , Ан нет! Медь!

У второго катушка 3120 ом


  • 1 month later...
Posted

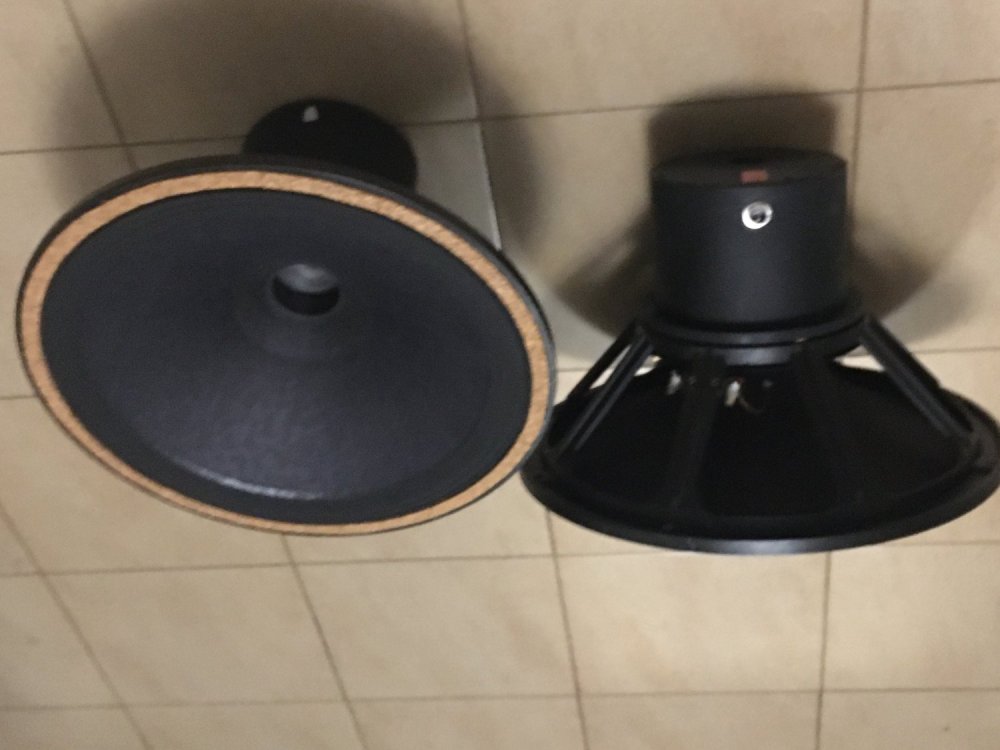

Перевел еще пару 15’ на подмагничивание , подвес из мятой тутовой бумаги ,резонанс 25 герц



  • Like (+1) 1
