Проект комплекта начинающего: УНЧ+АС

Stan Marsh
 Share

Recommended Posts

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
31 минуту назад, Комелев Константин сказал:

У нас в магазине лежат, десятый год купить никто не может

Безобразие! :smile-03: Может цена запредельная?

  • Replies 350
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Valinor
Valinor

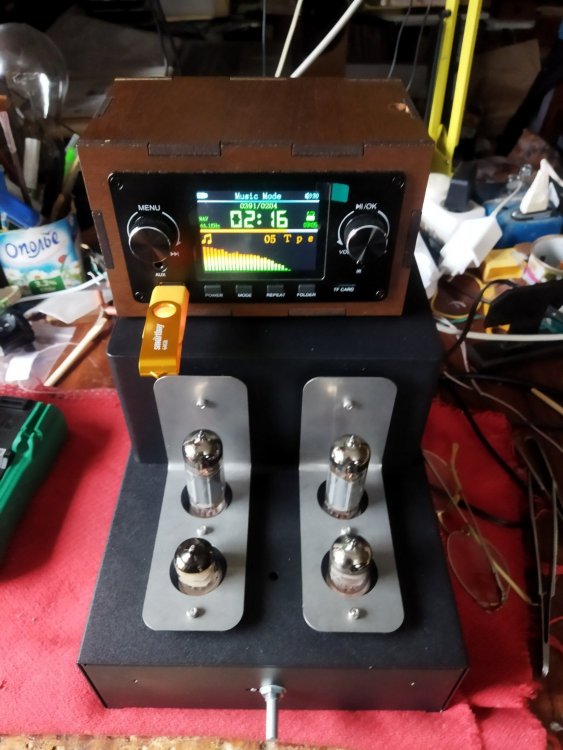

Собрал я этот усилитель в сереньком корпусе. Спасибо @Stan Marsh за помощь. Порадовало очень приятное звучание, несмотря на простоту схемы и комплектующих. Думаю, что любого, кто в первый раз реш

Фломастер
Фломастер

В целом пропорции смотрятся нормально, но на мой взгляд есть пожелания/замечания ; тепловой экран имеет очень большие скругления, в следствии форма выглядит аморфно, надо бы по острей, по динамичней.

Posted Images

жек69 Rookie

жек69

Posted
Posted

Осмелюсь предложить еще один вариант, но с круглым динамиком - наш народный 5ГДШ-1-4 он же 3 ГД-38.

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
В 17.03.2024 в 13:05, СЮТ сказал:

октальные панели

Производитель предложил вариант такого же корпуса, но для окталов. Вот такой:




  • Like (+1) 4
crabro Community Regular

crabro

Posted
Posted
В 16.03.2024 в 11:55, Timvlv сказал:



Для ТВЗ 1-9 пробовал нагрузки 8Ом и 15Ом. Помню, что с 4 Омами было много хуже и АЧХ и искажения (визуально), поэтому даже записывать не стал.

Для 4 Ом все очень плохо у ТВЗ 1-9, - бабушкино радио.
Но минимальная переделка (не разбирая транс, просто домотать около 30 витков) и нагрузить 8 Омами сразу же поднимает этот твз на другой уровень по ВЧ.
ВЧ-диапазон играет практически без завала до 20кГц. С 15 омами все еще лучше обстоит по ВЧ.
У твз 1-9 совсем другая проблема, - он НЧ не умеет играть. И тут без глобальной перемотки первички ничего не изменить. Но в этом уже нет здравого смысла, - проще взять железо чуть больше, и намотать все с нуля...с секционированием, разумеется.

Я как-то макетировал и мучал двухполоску ламповую. К сожалению, не довел дело до конечного продукта.
В качестве ВЧ трансформатора выбрал как раз ТВЗ 1-9, сделав "непопулярный" ход, - не доматывать стал вторичку, а наоборот, - ОТ-мотал первичку....потому что никакой ощутимой пользы от 2250 витков для ВЧ-канала нет.  Примерно треть смотал. На освободившееся место добавил вторички максимально возможным толстым проводом, - ровно столько же витков, сколько есть у родной вторички ТВЗ 1-9...(56 витков, помнится). И  в параллель эти 2 вторички.  Вторичка в итоге получилась какие-то доли Ома....что есть, бесспорно, благо. Нагружал опять же 8 Омами.
В итоге родился шикарный ВЧ-трансформатор, - частотка удлинилась до нескольких десятков кГц. Полка по низу начиналась примерно от 150 гц.
ТВЗ 1-9 замечательный трансформатор!...если не требовать от него слишком многого.

  • Like (+1) 2
crabro Community Regular

crabro

Posted
Posted
11 часов назад, Stan Marsh сказал:

Мне кажется, производство этих головок тоже осталось в прошлом.

Появилось что-то лучше за недорого? ))

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted

Я, честно говоря, совсем не в восторге от "телевизорных" динамиков. Думаю, что-то "лучше за недорого" точно есть. :smile-03:

crabro Community Regular

crabro

Posted
Posted

Говорят, что овальный широкополосник Алпард (АлФард или как там его) очень недурно звучит...и недорого стоит.   Я не слышал его ни в каком оформлении....просто передаю чужие мнения (многочисленные, причем).
Только ценник этот "недорого" совсем не 300-500 руб, как за 5гдш-4...
В-общем, нет альтернативы нашим ширикам.

P.S. Восторгаться никаким шириком эпохи ссср нет серьезных оснований))..  Их плюсы сводятся лишь к доступности...к дешевизне... Или же к среднетемпературному по больнице параметру "цена-качество", что тоже сомнительно....
Ну, и еще они умеют брать кол-вом, - полсотни беспризорников в формате группового излучателя многих сильно удивили...Очень многих! ))


  • Like (+1) 1
Admin Collaborator

Admin

Posted
Posted

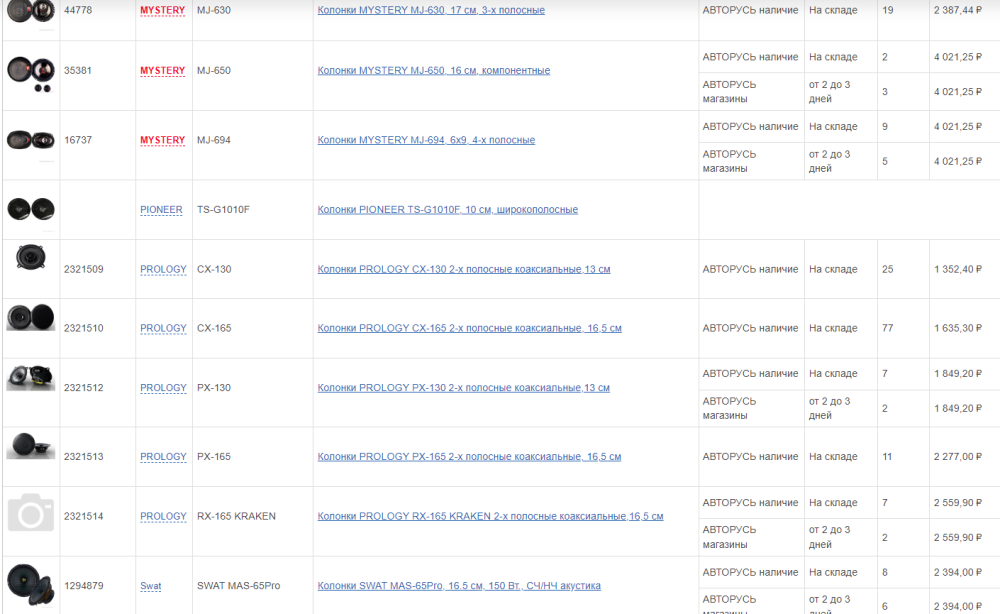

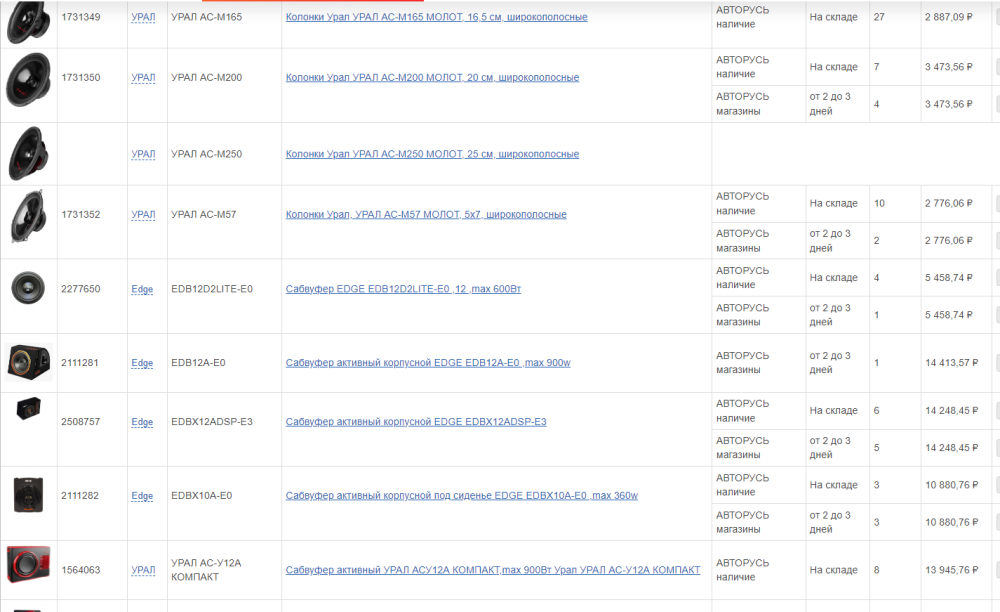

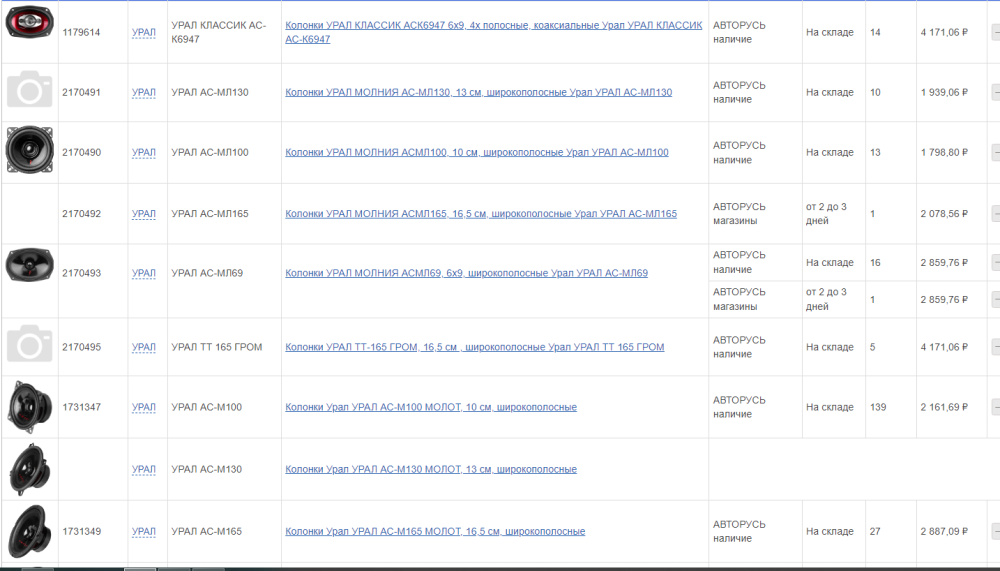

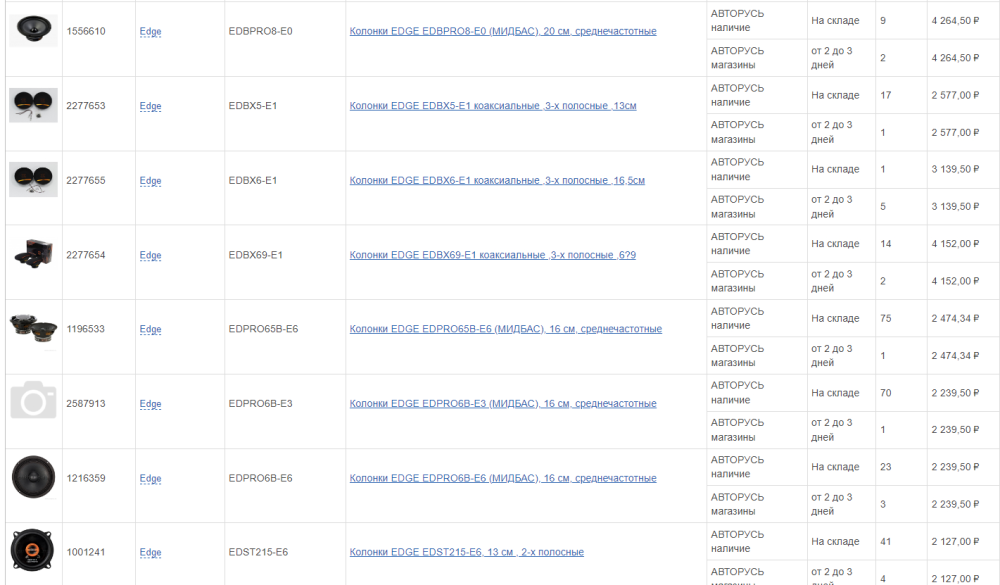

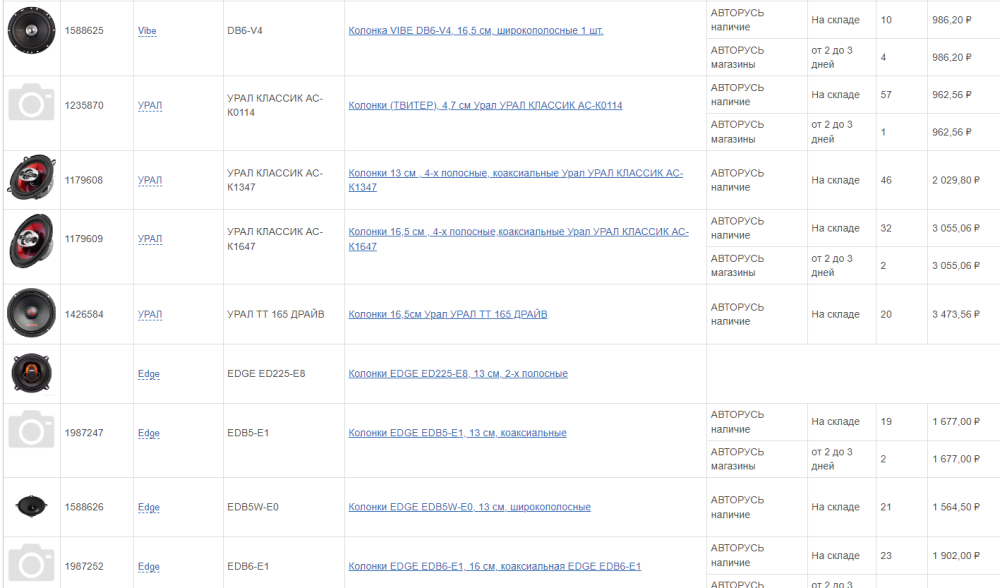

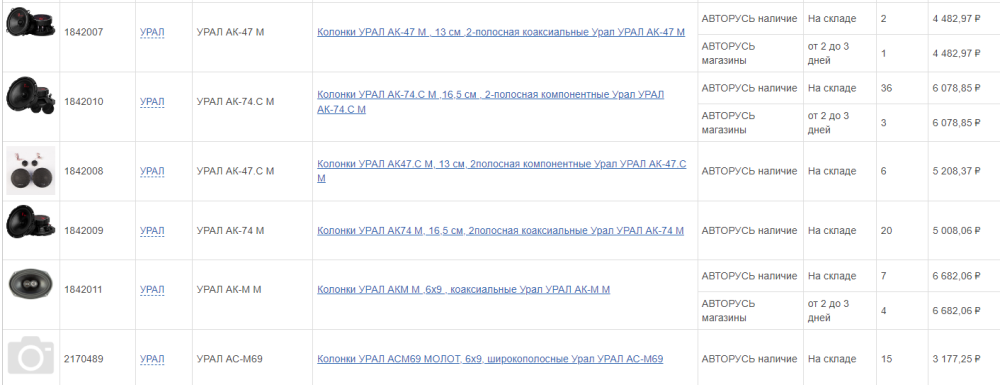

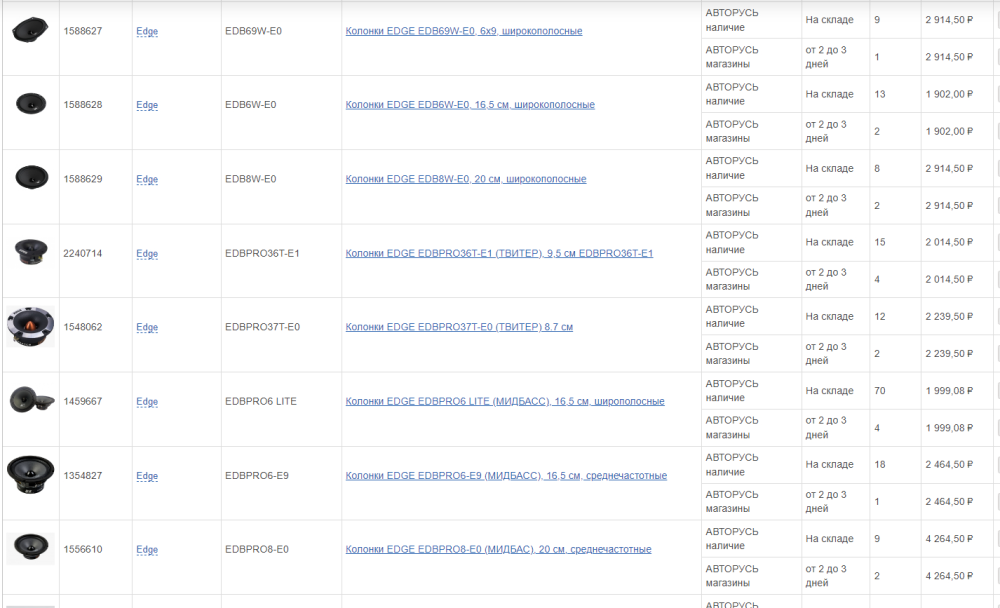

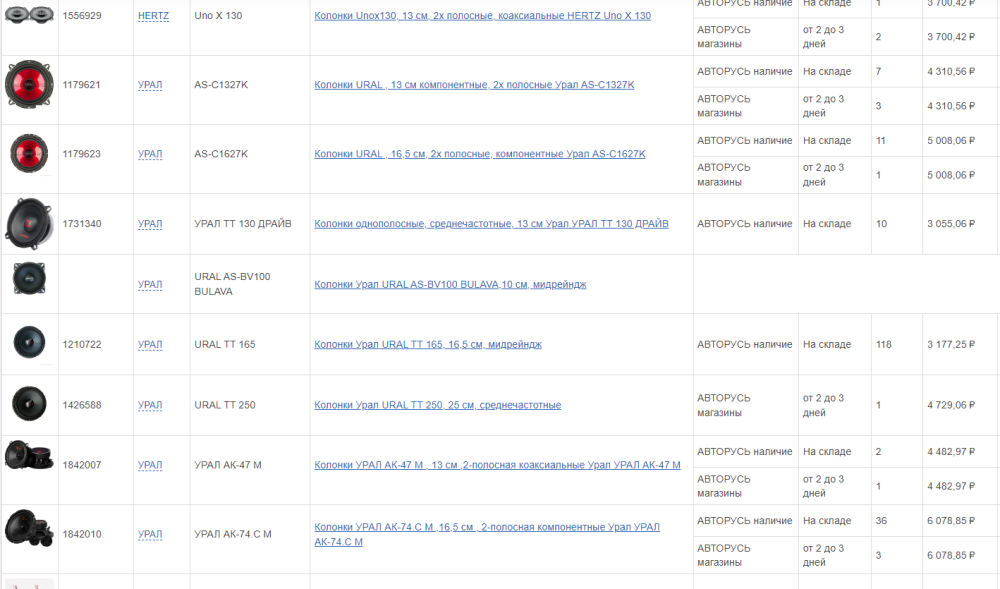

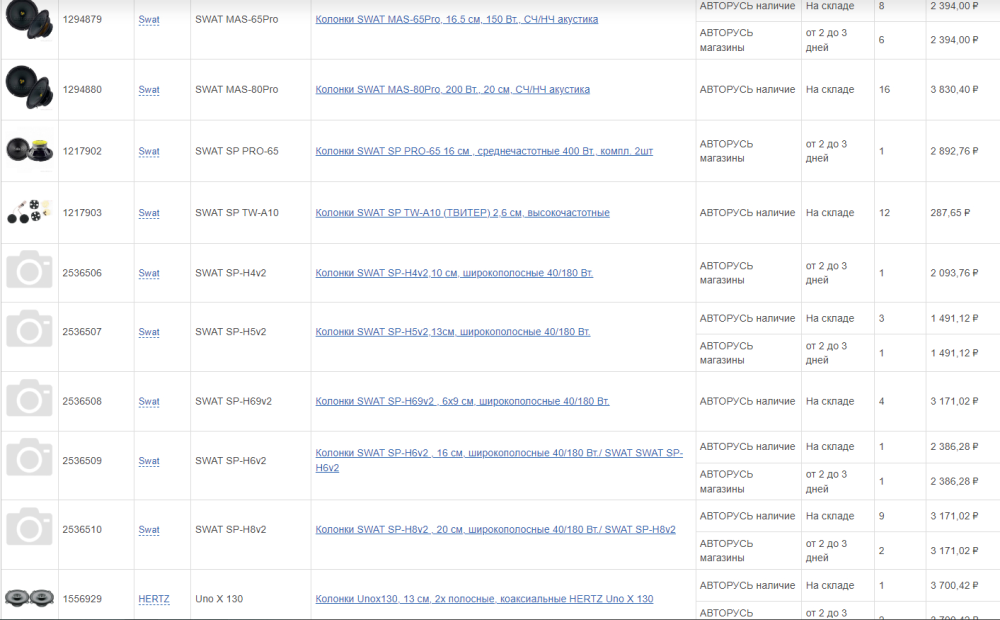

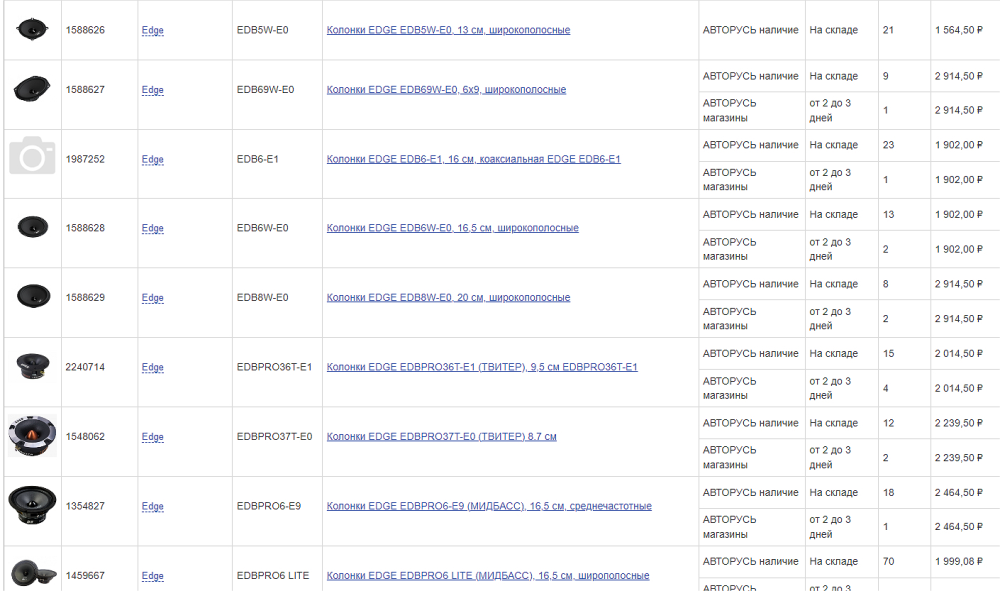

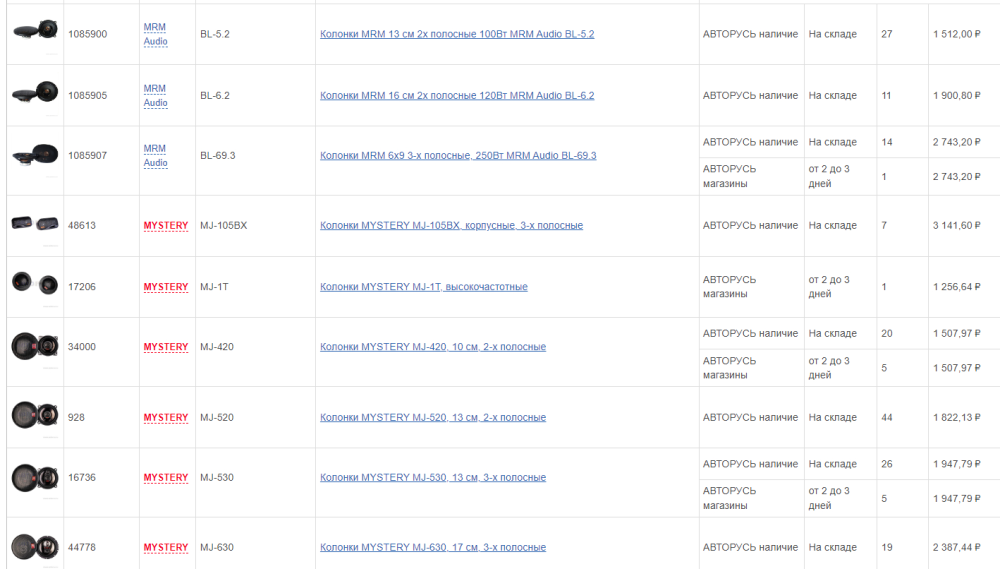

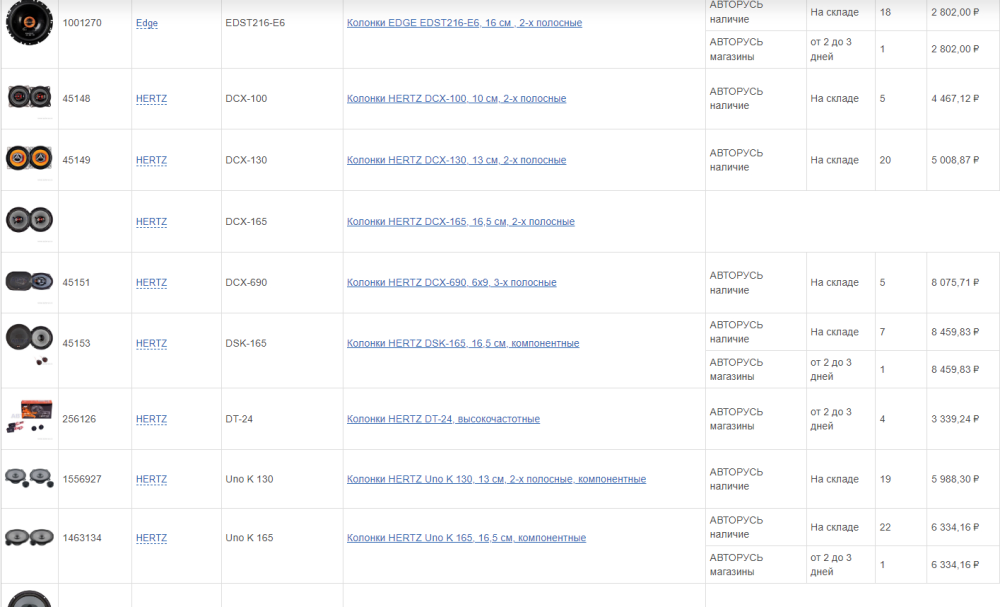

Среди авто динов огромный выбор, можно 6х9, можно на 16, 13 ширики . От небольших колонок нч всё равно хороших не получить, так что здесь поле для автошириков вполне годится. Нет?



Неужели ничего не годиться?

цена за пару.

Спойлер




Admin Collaborator

Admin

Posted
Posted
6 минут назад, Stan Marsh сказал:

Да. Уже нацелились на ШП 6*9.

Вот только в малых объёмах они звучат "скудно", 6х9 рассчитаны на багажник авто, им объём литров этак 200 подавай....

У меня стоят 6х9 пионеры в маленьких ящиках для проверки автомагнитол , нч там и не пахнет, хотя в бусе полка с теме же пионерами 6х9 отыгрывает их на урра... Может стоит посмотреть на ширики 13-10 для дверей? Для них объём меньше нужен.

Иначе корм не в коня....

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted

Трансформаторы силовые для проекта:

1.Обмотка I = сеть 230В
2.Обмотка II = 250В/0.14А
3.Обмотка III = 6.8В/2.0А
Мощность по сердечнику 49,5 Вт.


  • Like (+1) 2
  • Hmm... (-1) 1
