Posted
10 часов назад, Aloizio сказал:

807.pdf 1.62 MB · 4 загрузки

На стр9 в ВАХ триода при напряжении выше 300В ток экранной сетки не указан. Т.е. этого режима уже не должно быть, вернее производитель ничего не гарантирует

Ни на стр 9 ни далее в других таких ВАХах вообще ничего про ток экранной сетки нет... Это триодный режим ибо...

Posted

Смотрим рекомендованные режимы для триодного включения, для двух уровней надежности. И? А, там тоже ни слова про 2ю сетку, кроме того, что она соединена с анодом...Незадача...:smile-61:

Posted

И какое всë это отношение имеет к вопросу о надежности г807 в триодном включении и рекомендованных изготовителем режимах? :shock:

  • Like (+1) 1
Posted
Just now, Xрюн222 said:

И какое всë это отношение имеет к вопросу о надежности г807? :shock:


  • Like (+1) 1
Posted

Не хотите читать даташит по-английски - вот профессор по-французски приложил! Прям написано: "Conditions normales:smile-29:

Posted

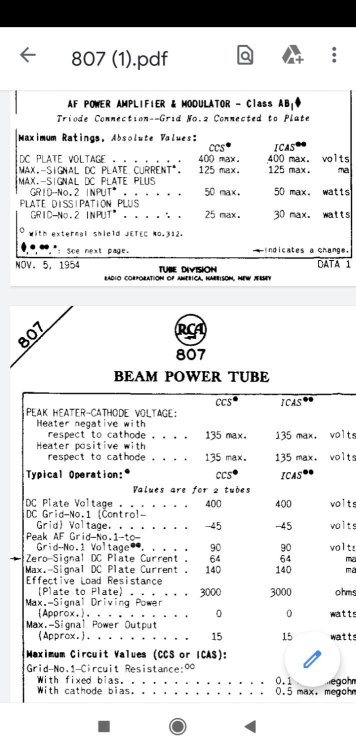

 В "оригинальном" даташите от  RCA (на французском, кстати, не менее оригинальный от Sylvania, насколько я помню), с пометкой Mil,  оно же наз. "Typical operation":


Posted

Дед Мэнли, кстати, прогонял новые китайские лампы, отбраковывал и давал гарантию в составе изделия, на лампы - 6 месяцев. При 600 в.  Но это китайские и при 600 в.

Posted
Только что, Aloizio сказал:

При верхнем пределе и военных нормах - да, калечить.

Верхний предел - это absolute maximal ratings. CCAS - режим оптимальной надежности. ICAS - форсиррванный, с допустимым уменьшением ресурса в часах. Скажем, с 1000 до 500. До 500 часов. А не 5 минут!

Posted

На ретромоноблоках мастером указан некий Балтазар Рикардо. Разве человек с таким именем может внушать доверие?!:smile-03:

Posted
59 минут назад, Aloizio сказал:

Т.е. оставались только случайные крепыши?Остальные, как и положено, дохли?

А как положено? Кем и куда? Может, заодно, наконец, поясните, почему и как именно массово сломается г807 в триоде при напряжении питания 400 или даже, о ужас!, 450 вольт. А при 600 останутся отдельные единичные крепыши. Т,е.- произойдет то и то , ужасное, потому что ...  Прям по пунктам, 1-2-3, "популярно, для дураков" (С).

Posted

На красный свет переходить нельзя, согласен, а в г807  что конкретно сломается при 400 в анодного в триоде?

Posted

"Конкретно сломается" это, например: сгорит накал, разорвет с диким грохотом  баллон, пробьет дуга с анода на всë остальное и закоротит навечно и сгорят все штырьки в панельке, и т.д.и т.п. О чем и спрашивается. Что КОНКРЕТНО должно сломаться и как?

Posted

Ничего специфического при увеличении собственно анодного не происходит, при непревышении всего остального, особенно в пентоде. При этом U второй сетки уменьшается и перехват и тем более вторичных электронов не происходит. Как по вашему работают строчные лампы с 7 киловольтами на аноде?
Так как потенциал анода и второй сетки одинаков, а площадь последней никакая то много туда и не прилетит, в триоде. У кого есть софт*время пусть посчитают распределение поля. Явно разломаных достаточно, для снятия размеров.

  • Like (+1) 1
  • Thanks (+1) 1
Posted

А учитывая, что в лучевом тетроде еще и почти нет прямого попадания на 2ю сетку, т.к. она в тени первой... Не надо ничего ломать, типовая величина  перехвата в нормальных условиях не превышает примерно 5...10 %, более менее общеизвестно.

Собсно, как по нашему работала  когда то раньше г807 с 8...9 +/- кВ на аноде, в развертке? Отлично, в пределах своих возможностей...

  • Like (+1) 1
Posted

Это абстрактная беллетристика, скажем так. А не ответ на вопрос о конкретных механизмах/процессах отказа.

Posted
7 minutes ago, Aloizio said:

Не вспоните, какая лампа в теликах очень быстро уставала и ее замена обогащала телемастеров? какая то строчная вроде

Из-за внутренних пробоев?

Posted
Только что, BAA сказал:

Из-за внутренних пробоев?

Про внутренние пробои вспоминаются лищь демпферные диоды 6д...С/П, и то весьма нечасто, но там катод с теми самыми импульсными кВ отн накала. Имели право и чаще пробиваться, но нет...

Posted

Добавлю - иногда, из-за выгорания 2й сетки. Хотя явно напряжение на ней не только не превышало предельно допустимое, но было обычно и ниже. А на аноде в такой момент его просто не было вообще... В результате выхода из строя системы защиты лампы от выхода из строя...

Posted

Режимчик ключевой, при анодном сильно меньше второй сетки плюс импульсный, для чего площадь катода должна быть, плюс бытовой тип лампы, вот и сеточка выгорала и катод издыхал. Жизнь оксидного катода тупо зависит от вакуума, а тот от выделений из стекла и электродов (температуры). Кто-ж вам металл вакуумной плавки даст на бытовуху да корпус металло-керамический. При хорошем вакууме катод не светится - "dark" лампы от RCA. Ну и та самая убогость - "примите у товарища брак и выдайте ему другой."


  • Like (+1) 1
