Г807. Посоветуйте как. Лампа хорошая или нет?

AndreyMD

By AndreyMD
in Repair, upgrade, tips

 Share

Recommended Posts

KAI Proficient

KAI

Posted
Posted
46 минут назад, Xрюн222 сказал:

:smile-55:

Если превысите допустимою мощность на второй сетке, будет рост обратного тока первой.

  • Replies 120
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Xрюн222
Xрюн222

Смысла доматываться до вопроса, решенного 100000кратно не менее чем 70-летней мировой практикой - не вижу никакого.

BAA
BAA

После всего одной гарантийной поездки на Сахалин автоматы сами знаете какие, кончаются на "к", в фирме исчезли и более не появлялись. Опять же здесь не клуб артельщиков "Напрасный труд". С другой

юрий робертович
юрий робертович

Posted Images

BAA Master

BAA

Posted
Posted
2 hours ago, Aloizio said:

Можно читать с стр.15

Относительно мощности и газовыделения упоминалось неоднократно. Как электроны полетят мимо анода в стекло - тоже не совсем ясно. Но свечение наблюдается, факт. Зачем на 2-й сетке много вольт не в триоде/ультралинейном - непонятно. Сетка вторая скорее перегреется и прогорит, при превышении мощности. При росте анодного надо 2-ю понижать. И это хорошо, так как перехвата не будет. И последнее, до расположения сеток в тени от предыдущей додумались ой как давно.

BAA Master

BAA

Posted
Posted
2 hours ago, Xрюн222 said:

А, помнится, деды-ЭВПшники говорили, что самое главное для срока службы - не перегревать и не трясти нагретые лампы... И потом только уже остальные факторы...

Похоже зависит от деда. Главное - вакуум, особенно для оксидного катода - он отравляется. Чем выше вакуум - тем ниже требуемая температура катода. Вплоть до 400 С, если приделать например насос. Далее - металлы исключительно вакуумной плавки для электродов и прочего. 3-е: никакого стекла, керамика. Стекло собирает всё и ещё немного. Травить поверхность перед откачкой и так далее. Температура - от нее газовыделение. Геттер - например титан - он водород выделяет. Беда. Бытовые лампы рационализаторы додумались геттером откачивать - делам фор и распыляем геттер - тот всё собирает. Одна беда - если нагреть то многое обратно полезет, что химией не связалось.
Так что напряжение без превышения мощности никакой особой проблемы не представляет, если не на порядки, как в строчных лампах, да и то если никакой слюды и прочего не попадается - то ничего и не будет. Аррениус не зря всё к температуре сводил...

Xрюн222 Mentor

Xрюн222

Posted
Posted
7 часов назад, BAA сказал:

Похоже зависит от деда. Главное - вакуум, особенно для оксидного катода - он отравляется.

Вполне вероятно. От узкой специализации деда. Запросто. "Крылья... Ноги... Главное - хвост!!!" (С)

BAA Master

BAA

Posted
Posted

Дед еще есть, лампо технолог. Работал на заводе, из последних построенных,  относительно мощные металлокерамические лампы, включая всякие ЛБВ, разрядники, дугогасители. Которые теперь китайские. Надо картинку прислать, спая, чтоб подумали прежде чем в восточных соседей... юморить

Юрий_Б Local

Юрий_Б

Posted
Posted
3 часа назад, Климентий сказал:

У меня проект закончен на 6ж11п

Попробуйте Ж11 заменить на Ж51, мне она больше по звуку понравилась, и усиление побольше.

Normann Local

Normann

Posted
Posted

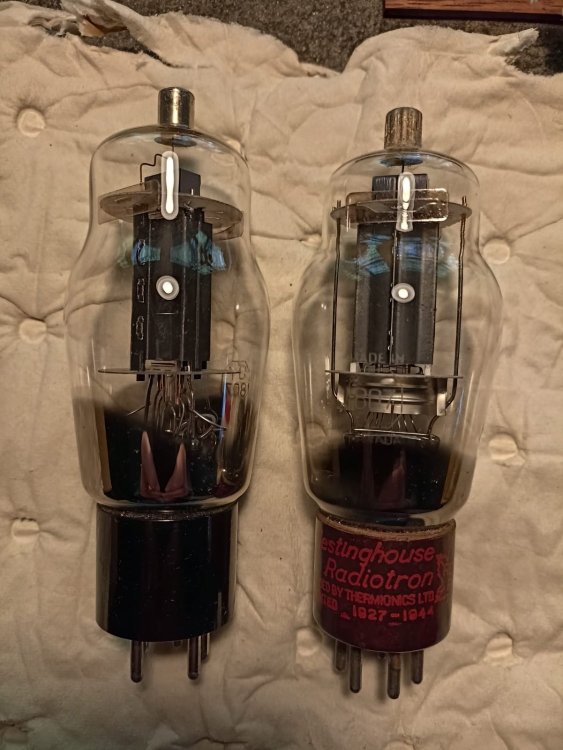

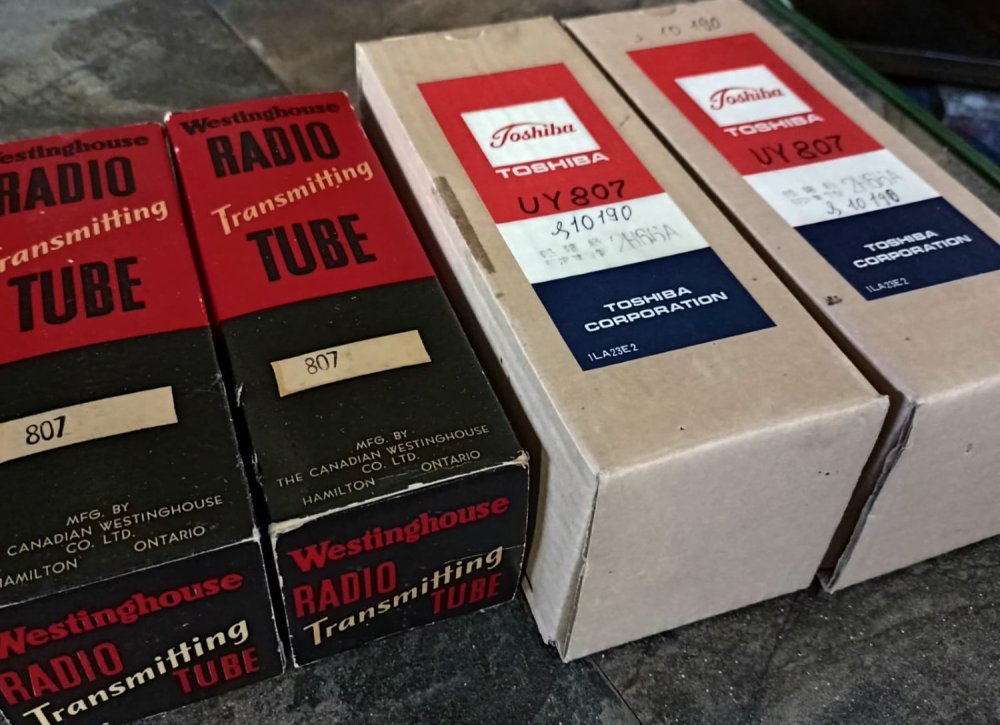

Проводил вчера и сегодня сравнение двух вариантов 807 в триоде на своём усилителе (275В/72мА, на 10К приведённого). Оценивал субъективно по разным критериям. Toshiba UY-807 лидирует безоговорочно (звучание похоже на 807 RCA) и занимает постоянное место в усилителе, до прихода пары ATS25 Cossor, а далее будет видно.



  • Like (+1) 1
Юрий_Б Local

Юрий_Б

Posted
Posted
19 часов назад, Normann сказал:

Проводил вчера и сегодня сравнение двух вариантов 807 в триоде на своём усилителе 275В/72мА

Не маловата кальчужка,  ей бы вольт 400-450 самое то.

Normann Local

Normann

Posted
Posted
43 минуты назад, Юрий_Б сказал:

Не маловата кальчужка,  ей бы вольт 400-450 самое то.

Без вариантов, Юрий. У меня бестрансформаторное анодное питание. Более 280В получить не могу (если только не удваивать). А мощности мне хватает, хоть и без запаса. АС под сотку эффективности.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Можно/нужно ещё 1625 попробовать. Ток накала вдвое меньше.

Ну и под б/тр питание есть же всякие CL/PL/UL специально разработанные. Под накал 100/200/300 ма. Соотв. и под ограничения по питанию.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Пример. "Сиди.... Каскадируй... " Слева АС отн.земли, справа ДС

Если только я неправильно помню, что есть схема Латура...


Xрюн222 Mentor

Xрюн222

Posted
Posted

Помнится, тов. Agats некую схему без сети на минусе, с 30ц6с, предлагал? Хотя собственно подробности не помнятся, увы...

У С. Шабада было вроде вариант rs237 с б/т питанием, также

Stan Marsh Mentor

Stan Marsh

Posted
Posted
52 минуты назад, Xрюн222 сказал:

Помнится, тов. Agats некую схему без сети на минусе, с 30ц6с, предлагал?

Да, в сети это известно как "Безопасный выпрямитель". Там был Умножитель Латура, но " безопасным" назывался ОППВ, хоть таковым он и не является.

БВ.pdf







Несмотря на ссылку на Гурфинкеля, никакого "безопасного" у него нет.  Страницы 145...150.

Книга Б.Б.Гурфинкель. Приемно-усилительные электронные лампы (1949, djvu) - большая электронная библиотека (reallib.org)
