Где можно заказать мелкие магнитопроводы ПЛ хорошего качества и повторяемости?

ys7475

By ys7475
in Passive

 Share

Recommended Posts

ys7475 Contributor

ys7475

Posted
Posted

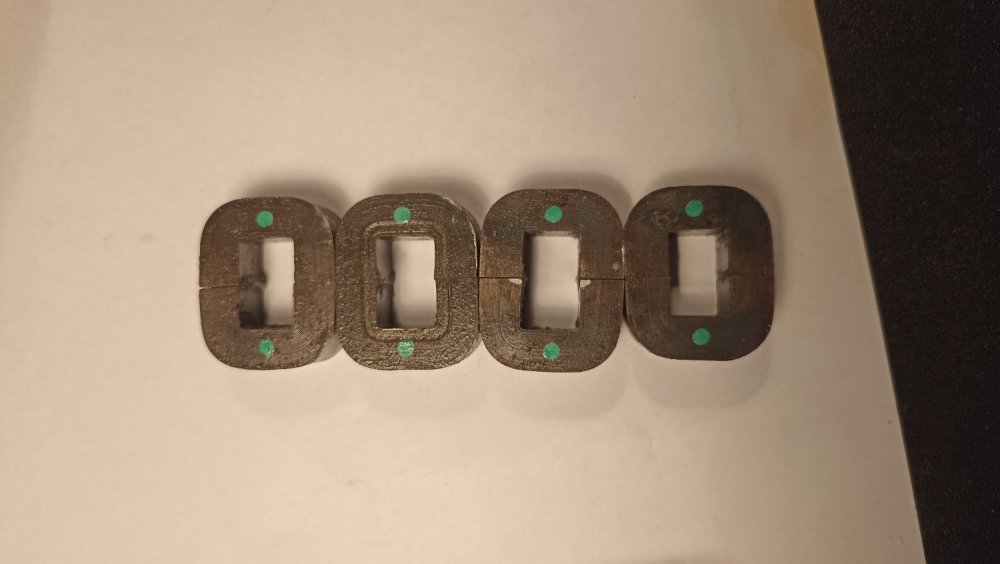

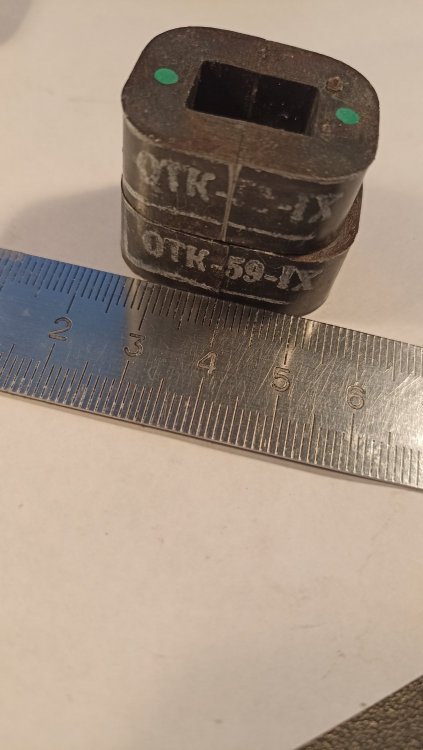

Заказал в Трансвит несколько мелких сердечников (стандартных из их каталога ПЛ 8х12.5х16 из стали 0.08)... Получил (см. фото), где видно, что они, мягко говоря, неодинаковые. В паспорте изделия написано, что "соответствуют ГОСТ  24011-80", попробовал найти этот ГОСТ, там всего 7 страниц и про ОЛ (тороидальные).

Мучить своими мелкими штучными хотелками завод, где "на производстве не смогли прокомментировать", как у них так получились стандартные магнитопроводы, нет практического смысла. При этом магнитопроводы покрупнее они сделали в целом приемлемо, (если не придираться к сколу ленты во внутреннем слое на одном из магнитопроводов, незашлифованным обрезкам ленты снаружи на двух других).

В связи с чем вопрос, где можно купить хорошие по качеству и повторяемости размеров небольшие магнитопроводы? В Аудиоальт самый мелкий SE66 вроде, мне б помельче, да и окно поквадратнее хорошо бы.





matss Proficient

matss

Posted
Posted
3 часа назад, ys7475 сказал:

несколько мелких сердечников (стандартных из их каталога ПЛ 8х12.5х16 из стали 0.08)...

Что за сталь, каковы её характеристики, толщина ленты и т.д ?

BAA Master

BAA

Posted
Posted

3424/0,08 это скорее Э360/380 по старому. Проблемы с качеством изготовления... надо в другом месте заказывать, что непросто.

ys7475 Contributor

ys7475

Posted
  • Author
Posted

История получила неожиданное продолжение. Пришло сообщение от транспортной компании и вчера получил посылку, полностью бесплатную для меня:



Приятная неожиданность. Мне предлагали составить акт, что не соответствует, но я не стал ничего присылать. Это полностью инициатива Трансвит. Замененный сердечник соответствует каталожным размерам, теперь у меня подобралось 2 пары мелких сердечников, как и планировал.

Ящик слегка неадекватен содержимому и по размерам, и по цене, но подойдет под цветы на даче, к тому же теперь их уже два.



  • Cool (+1) 1
  • Smile 1
ys7475 Contributor

ys7475

Posted
  • Author
Posted

Эксперимент для наушников - выходной трансформатор на мощность 4мВт. Хочу убедиться, что слишком высокое сопротивление обмоток неприемлемо.

  • Like (+1) 1
