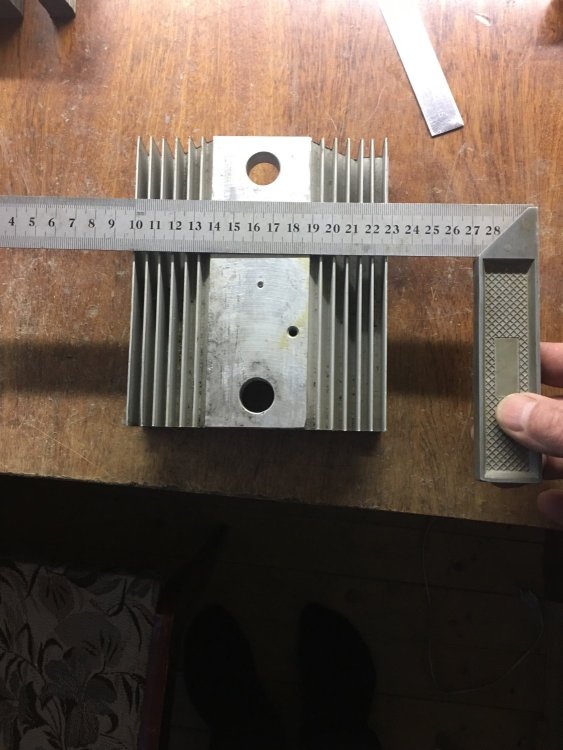

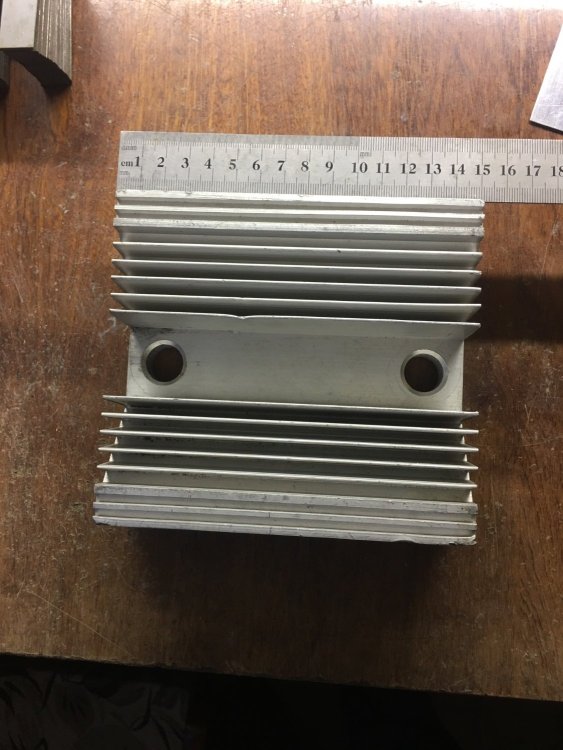

ДимДимыч Posted September 25, 2023 Author Share Posted September 25, 2023 34 минуты назад, alnsu сказал: IRFP9240 на радиатор какой площади ставить? От АБ: Для германия хватало 500см , не думаю, что кремниевому полевику нужно больше. Он крепкий, в принципе их можно на один общий посадить через керамику. Можно тупо на 4 одинаковых все транзисторы разместить. Quote Link to comment Share on other sites More sharing options...
BAA Posted September 25, 2023 Share Posted September 25, 2023 Вот не надо германий дополнительно догревать. Каждый на свой. 1 Quote Link to comment Share on other sites More sharing options...
ДимДимыч Posted September 25, 2023 Author Share Posted September 25, 2023 18 часов назад, ВКН сказал: А многие слышат разницу? Тот же Бокарев с умным видом прошел мимо меня в прослушку, долго надувал щеки, а когда ему подсунули корректор Никиты вместо N..... Не верьте никому! Только сами!!! Дядя ВКН! Когда я впервые посетил Некст Саунд, я кроме Жени Комиссарова и то, напрягши ржавую память, никого в лицо не знал. Поэтому на спеца у намоточного станка не среагировал. Просто не знаком был. Уж извини. А интерес у меня был к анонсированным Никитой колонкам JBL Хартсфилд и тайной бошке MA-2002 от Микроакустикс. На них и навострился. Это уже потом мне шепнули : ЭТО- САМ КОСТЯ ВКН! «Тут и охренели мужики.» С ув. Бока. 1 Quote Link to comment Share on other sites More sharing options...
ДимДимыч Posted September 25, 2023 Author Share Posted September 25, 2023 1 час назад, BAA сказал: Вот не надо германий дополнительно догревать. Каждый на свой. У меня каждый на своём. Ой...немного ступил. Нечем догревать. Quote Link to comment Share on other sites More sharing options...

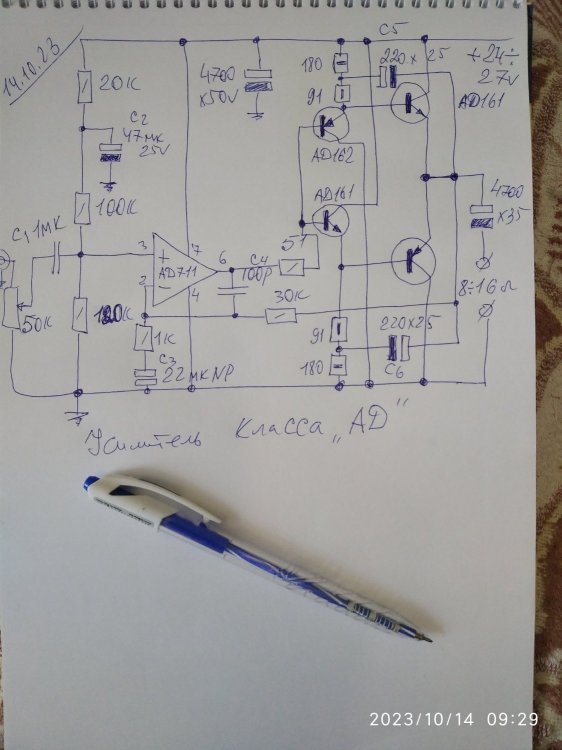

ДимДимыч Posted October 15, 2023 Author Share Posted October 15, 2023 Димыч, утро доброе, подъём! Смотри чо сочинилось на выходные, круть крутая, забавы миллионера. ещё бы. две пары редчайших АД161-АД162 в один выход. Зато нет головняка с термостабилизацией. А звук такой , что с утра до вечера сидел и тыкал диски, охеревший. Настолько все замечательно и правильно звучит, басовый фундамент неслыханный, баланс идеальный. И радиаторы с печеньку размером. чуть теплые. Ток суммарный 120 мА, по 40 ма на ветку, их там три на выходе.На ЛДСе указали на емкостишку 100пик, ее лучше перенести параллельно резистору 30 ком, в ООС, взяв на 5, 1 пик, что и сделал. На звук не повлияло, такой же охеренный. -------------------------------------------- Выход по Агееву, 1985 год. Опер АД711 перетыком меняется на наш 544УД2А , желательно с емкостишкой 51 пик между 1 и 8 ногами. Не обозначен нижний выходник AD162 . Схемку можешь выложить у вас, может кому зайдет. Дело в том, что до этого варианта были всякие АВшнички из 60-х, послушал, не понравилось, убогий звук, зажатый бас, акцент в мид и средину. лучшеет звук с увеличением тока покоя, но это чревато. А тут просто нет слов, какой баланс и фундамент басовый. И ток как вкопанный. ----------------------------------- Выход 7-8 вольт на выходе. Тянет 8 Ом, на 4 не рассчитано. Обычно с 4 Омами пишут 10 ватт. Но все схемы из 60-х неважнецкие по мощности и нагрузке, а 8 Ом просят высокого питания. ----------------------------- Настройка выходного каскада в два приема. Сперва собирается предвыход, смотрится напряжение на эмиттерах и ток покоя. Потом подкидывается выходной каскад , ток покоя должен вырасти на 40 ма, на эмиттерах вых транзисторов полпитания. Только думаю, что схема мало кому интересна, транзисторы эти пойди поищи. 1 1 Quote Link to comment Share on other sites More sharing options...
BAA Posted October 15, 2023 Share Posted October 15, 2023 402/404 цены вырастут? Или даже 703/705? Quote Link to comment Share on other sites More sharing options...
AlexKorotov Posted October 15, 2023 Share Posted October 15, 2023 ГТ703/705 - 10кгц с ОЭ! У AD161/162 - 35кгц! Quote Link to comment Share on other sites More sharing options...
BAA Posted October 15, 2023 Share Posted October 15, 2023 46 minutes ago, AlexKorotov said: ГТ703/705 - 10кгц с ОЭ! У AD161/162 - 35кгц! А я строчку больше не слышу! Это раз. Если бета 100, то на 10 будет 70 а на 20 к будет 50. Потянет. Или стадо 402/404 Есть DIY-er из Львова, кажется, он цирклотроны строит, на 806. Мегагерцев на всех хватит. Кстати у нас было принято минимум писать, а там - типовое. Может вполне себе сойдет... Quote Link to comment Share on other sites More sharing options...
ДимДимыч Posted October 15, 2023 Author Share Posted October 15, 2023 Бокарёв АD161(2) замерял с ОЭ, да в районе 35кГц или даже чуть выше. ГТ703(5) не измерял. Было бы очень интересно, если у кого эти практические цифры есть? Может и наши эти аналоги не сильно уступают по частотке. Хорошо бы так! Хотя видимо А.Коротов дал именно свои измерения. Тогда увы... Quote Link to comment Share on other sites More sharing options...
ДимДимыч Posted October 15, 2023 Author Share Posted October 15, 2023 1 час назад, AlexKorotov сказал: ГТ703/705 - 10кгц с ОЭ! У AD161/162 - 35кгц! АБ: Алексу Коротову. В данном включении вых каскад сам по себе бежит на полный сигнал до 200 кГц , включение с ОК, само собой. В схеме все тянет примерно до 120 кГц, до сотни -уверенно. С увеличением частоты за сотню кГц и выше, вплоть до 800кгц(снижая амплитуду) нет ни намека на рост тока покоя из-за сквозняка . Транзисторы феерические. Quote Link to comment Share on other sites More sharing options...
BAA Posted October 15, 2023 Share Posted October 15, 2023 3 minutes ago, ДимДимыч said: Транзисторы феерические. А я говорила! У вас как в бездрейфовом транзисторе классический сквозняк пойдёт? Они конечно медленные, но выключаются "линейно" и "плавно" Quote Link to comment Share on other sites More sharing options...
ДимДимыч Posted October 15, 2023 Author Share Posted October 15, 2023 1 час назад, AlexKorotov сказал: ГТ703/705 - 10кгц с ОЭ! У AD161/162 - 35кгц! АБ: Всё верно, в схеме с ОЭ полоса у АД161 без эмиттерного резистора 23 кГц, с эмиттерным 0,5 Ома 40 килогерц. У АД162 полоса с резистором 32 килогерца, без резистора -нет данных, но тоже меньше. 1Т910 АД 140\ 320 кгц 1Т806В 160 кгц\500кгц 1Т906А 600КГЦ\1мгц п605 1,6МГц\ …...убежало далеко, не увидел спада. Quote Link to comment Share on other sites More sharing options...
ДимДимыч Posted October 15, 2023 Author Share Posted October 15, 2023 50 минут назад, AlexKorotov сказал: На мешке 703 и 705 есть. Может отложить мне механизмы лпм, да сделать? И от железа отдохнёшь. Очень уж интересно что у наших с частотой. Quote Link to comment Share on other sites More sharing options...
Дед-ка Posted October 15, 2023 Share Posted October 15, 2023 AD162 на Алишке пробегали. Quote Link to comment Share on other sites More sharing options...
Stan Marsh Posted October 16, 2023 Share Posted October 16, 2023 Кое-что перенесено сюда: Quote Link to comment Share on other sites More sharing options...
юрий робертович Posted October 20, 2023 Share Posted October 20, 2023 ДимДимыч, нормально IRFS634B.pdf Quote Link to comment Share on other sites More sharing options...
ДимДимыч Posted October 20, 2023 Author Share Posted October 20, 2023 Понятно что нормально. А вот мне больше нравится однотакт с мощным резистором. Как нибудь сделаю эту схему по максимуму тока и вольтажа! У меня есть такие шикарные игольчатые радиаторы-одиночки по 2000 см*кв ! Печку сделаю в один такт. Напрямую...без колодцев! А по поводу уменьшения U и I скажу так! Не нужно бояться увеличения ни того, ни другого. Просто нужно ставить правильные радиаторы! А не всякие неэффективные с малой площадью теплотоотводы.....что под руку попадётся. 2 Quote Link to comment Share on other sites More sharing options...
Sergio Posted October 20, 2023 Share Posted October 20, 2023 В "А" у Сергеича есть однотакт на 2sk1058. Он по-моему гармоничнее смотрится. Quote Link to comment Share on other sites More sharing options...
ДимДимыч Posted October 20, 2023 Author Share Posted October 20, 2023 На полевиках я ни разу не делал. Пока ещё остаточный азарт на германий. Quote Link to comment Share on other sites More sharing options...
юрий робертович Posted October 20, 2023 Share Posted October 20, 2023 Они дорогущие стали, и не факт что это подделка Quote Link to comment Share on other sites More sharing options...
Timbuktu Posted October 20, 2023 Share Posted October 20, 2023 2 часа назад, юрий робертович сказал: Они дорогущие стали, и не факт что это подделка А сколько ватт? Я собирал Чифолли на IRFP150, очень нравился, грелся сильно, ватт 10 было... Quote Link to comment Share on other sites More sharing options...
Андрей63 Posted October 20, 2023 Share Posted October 20, 2023 43 минуты назад, юрий робертович сказал: 3.5 вт, делал на IRF610, пред на есс84(6н14п), пит преда+250в А как звук ? Quote Link to comment Share on other sites More sharing options...
Stan Marsh Posted October 20, 2023 Share Posted October 20, 2023 30 минут назад, Андрей63 сказал: А как звук ? А разве это делается для звука? Отнюдь! Для звука - совсем другие усилители, а эти - для баловства. 4 Quote Link to comment Share on other sites More sharing options...
Xрюн222 Posted October 21, 2023 Share Posted October 21, 2023 16 часов назад, Stan Marsh сказал: А разве это делается для звука? Отнюдь! Для звука - совсем другие усилители, а эти - для баловства. Ещё скажите "для музыки" Quote Link to comment Share on other sites More sharing options...
Stan Marsh Posted October 21, 2023 Share Posted October 21, 2023 Отнюдь! Quote Link to comment Share on other sites More sharing options...
