2 минуты назад, matss сказал:

Завтра отберу с близкими анодными токами несколько штук и попробую на выв.2  Г807 измерить напряжение.  Измерять лучше по одной лампе или в одно плечо можно две лампы поставить ?

Можно применить даже оба варианта. Интересно будет взглянуть на результаты.

Posted

Сегодня с 10:00 и до 17:00 проводил измерения с небольшим перерывом. Завтра попробую.

Posted
8 минут назад, Den101 сказал:

В пары (V5, V6 и V7, V8) ставьте лампы с минимальным разбросом.

Можно ли так, в левый канал поставить с анодным током 59 мА - их 2 шт(VL5,   VL7).    59,5 мА - она 1 шт(VL6).   57 мА - 1 шт(VL8).

В правый канал 60 мА - их 2 шт(VL5,   VL7).    61,5 мА их тоже 2 шт(VL6,   VL8)   ?

Posted
1 час назад, matss сказал:

Можно ли так, в левый канал поставить с анодным током 59 мА - их 2 шт(VL5,   VL7).    59,5 мА - она 1 шт(VL6).   57 мА - 1 шт(VL8).

В правый канал 60 мА - их 2 шт(VL5,   VL7).    61,5 мА их тоже 2 шт(VL6,   VL8)   ?

С одинаковым током ставьте VL5-VL6. Пары - это верхние-нижние лампы.

Posted
В 04.08.2022 в 22:17, Den101 сказал:

На одной. На четырёх не получится из-за влияния системы балансировки на резисторе R20.

Втыкай по очереди на одно и то же место не крутя подстроечников.

Дико извиняюсь, непонятно, как повлияет система балансировки на R20?.... И почему нельзя подобрать лампы прям в полностью комплектном усилителе по падениям на катодных резисторах? Они вроде строго индивидуальны для каждой лампы?

В конце концов, масштаб катастрофы, если лампы будут чуть с разбросами? Вроде кинаповские усилители на 807 работают очень долго и очень счастливо даже с не очень подобранными лампами, и там нет подстроек.

Posted
15 минут назад, Xрюн222 сказал:

Дико извиняюсь, непонятно, как повлияет система балансировки на R20?.... И почему нельзя подобрать лампы прям в полностью комплектном усилителе по падениям на катодных резисторах? Они вроде строго индивидуальны для каждой лампы?

В конце концов, масштаб катастрофы, если лампы будут чуть с разбросами? Вроде кинаповские усилители на 807 работают очень долго и очень счастливо даже с не очень подобранными лампами, и там нет подстроек.

Через этот резистор часть отрицательного потенциала смещения передается на сетку, изменяя режим работы лампы. На катодах может быть одинаковое напряжение, а лампы чуть разные, кмк.

Как я уже и сказал - небольшой разброс на работу схемы не повлияет, просто решили задрочить по максимуму конструкцию)

Posted

Ничего не понимаю... С этого резистора (с его обеих половин) весь имеющийся потенциал передаётся на все 1е сетки всех вых.ламп.И как это меняет режим  работы каждой отдельно взятой лампы? Ну разве что анодное будет выше, когда ещё 3 лампы вынуть. А потом вставим их все и анодное упадёт. И что мы там наотбирали?

Posted
6 часов назад, Xрюн222 сказал:

И почему нельзя подобрать лампы прям в полностью комплектном усилителе по падениям на катодных резисторах?

Можно конечно и по падению на катодных резисторах 15 Ом, правда неудобно снизу переставлять лампы.

Posted

Пои измерении тока анодов с одной Г807 и двумя 6Н9С анодное напряжение немного повысилось в точках R11,   R37,   C14 до +285В,      R11,   R7,   R8,   С1 до +232В. Переменное напряжение сети меняется от 223...до 236В, пришлось включать ЛАТР и выставлять 227...228В, к нему усилитель.  Всё время напряжение на выходе ЛАТР пришлось постоянно корректировать чтоб было 227В, ведь от скачков и ток немного  меняется.

Posted
3 часа назад, matss сказал:

Пои измерении тока анодов с одной Г807 и двумя 6Н9С анодное напряжение немного повысилось в точках R11,   R37,   C14 до +285В,      R11,   R7,   R8,   С1 до +232В. Переменное напряжение сети меняется от 223...до 236В, пришлось включать ЛАТР и выставлять 227...228В, к нему усилитель.  Всё время напряжение на выходе ЛАТР пришлось постоянно корректировать чтоб было 227В, ведь от скачков и ток немного  меняется.

Без стабилизации это нормально. У меня тоже скачет, на скорость вроде не влияет)

Posted
9 часов назад, Xрюн222 сказал:

Ничего не понимаю... С этого резистора (с его обеих половин) весь имеющийся потенциал передаётся на все 1е сетки всех вых.ламп.И как это меняет режим  работы каждой отдельно взятой лампы? Ну разве что анодное будет выше, когда ещё 3 лампы вынуть. А потом вставим их все и анодное упадёт. И что мы там наотбирали?

Это если ползунок резистора стоит строго по центру, а если нет, напряжение на сетках будет различаться - в этом и смысл балансировки - можно привести "непарные" лампы к одинаковому току анода (за счёт разной величины смещения на них) в рабочей точке для исключения намагничивания выходного трансформатора.

Posted

А если брать лампы по одной - они работают в абсолютно одинаковых условиях и их можно отобрать с максимальной точностью (для работы "на коленке").

Posted

При настройке схемы, сразу выставил R3 - 3,3 кОм, чтоб был равным R4 и стараюсь его пока не трогать, пока не подбиру ещё раз лампы VL1,   VL2.  Движок R20 - 47 кОм тоже выставил в средние положение, чтоб сопротивление от движка к краям было по 23 кОм.

Posted

Всё это называется "проделана большая бесполезная работа"... Другое дело - если в схеме стоит 4 лампы, то надо просто поставить на каждую свой полстроечник тока покоя, так чтобы было удобно крутить, рядом вывести контрольные точки, чтобы было удобно мерить, и подстраивать как душа пожелает.

Я бы скорее озадачился бы подбором ламп по крутизне в рабочей точке, а то и в других вокруглежащих точках...

  • Like (+1) 1
Posted

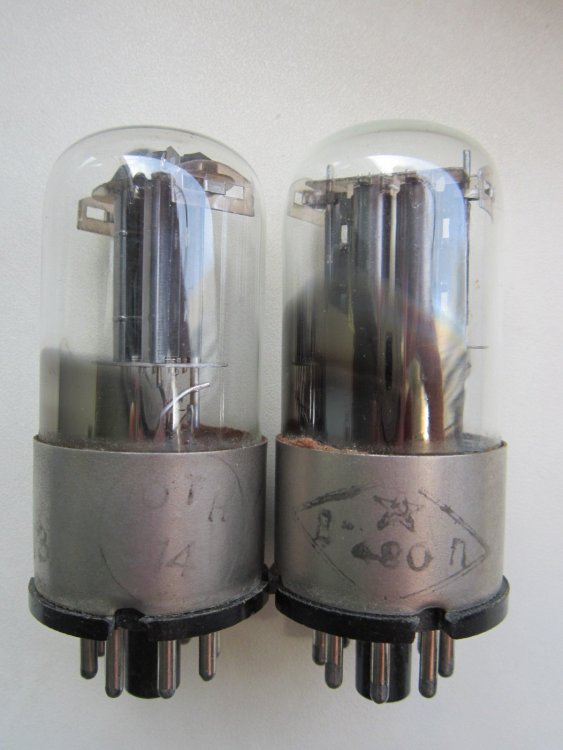

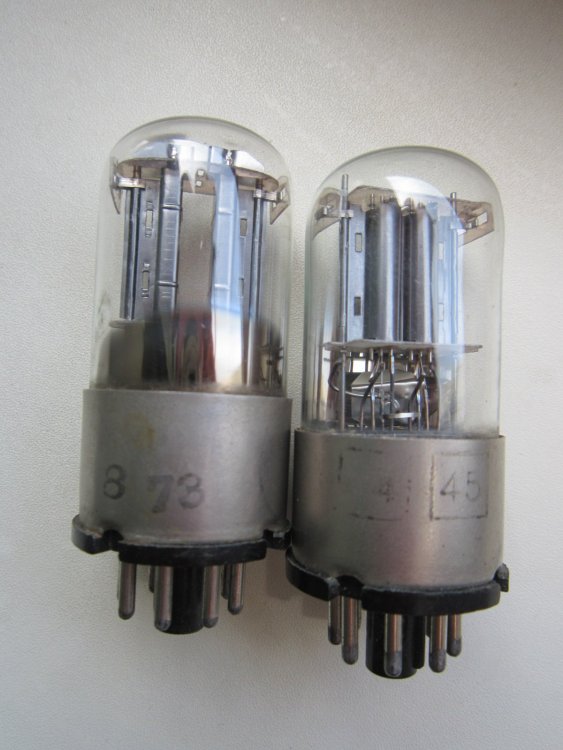

Лампы Г807 скупал на радио-рынке 13...15 лет назад.  Не думал что у 6Н9С разброс большой, среди 16 ламп отобрал штук 5, 6, даже вот у этих (аналоги 6Н8С,   6Н9С) есть небольшой разброс.



Posted
4 минуты назад, Xрюн222 сказал:

рядом вывести контрольные точки, чтобы было удобно мерить, и подстраивать

Это надо было делать сразу, я тогда не додумался до этого.

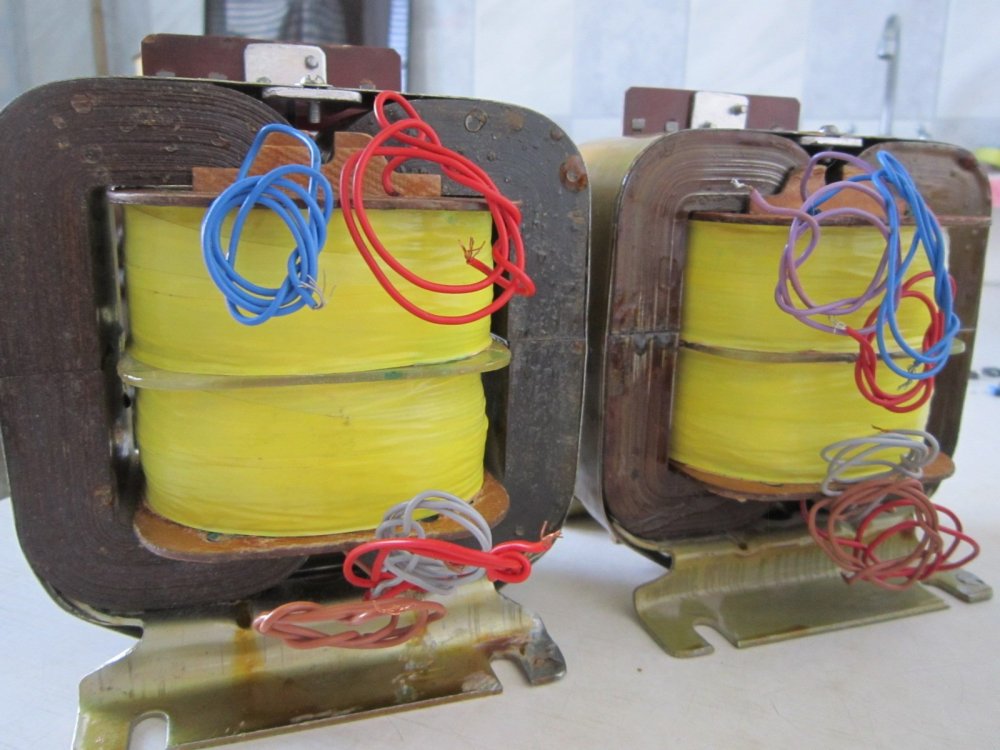

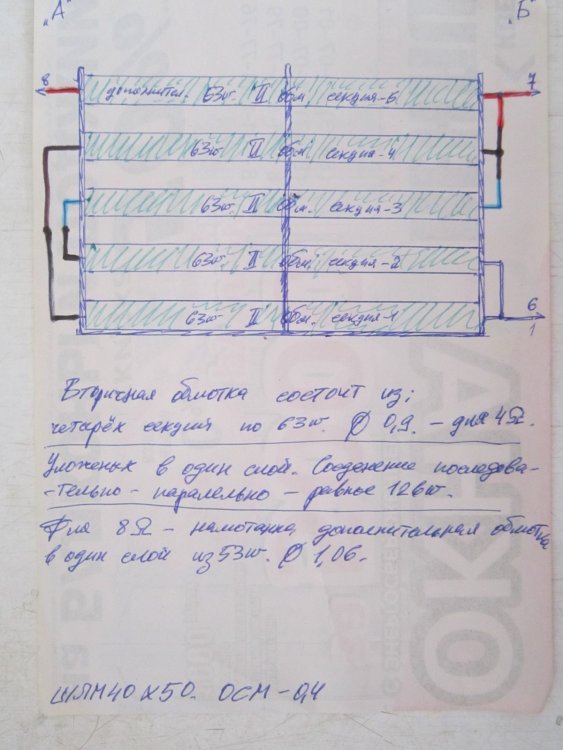

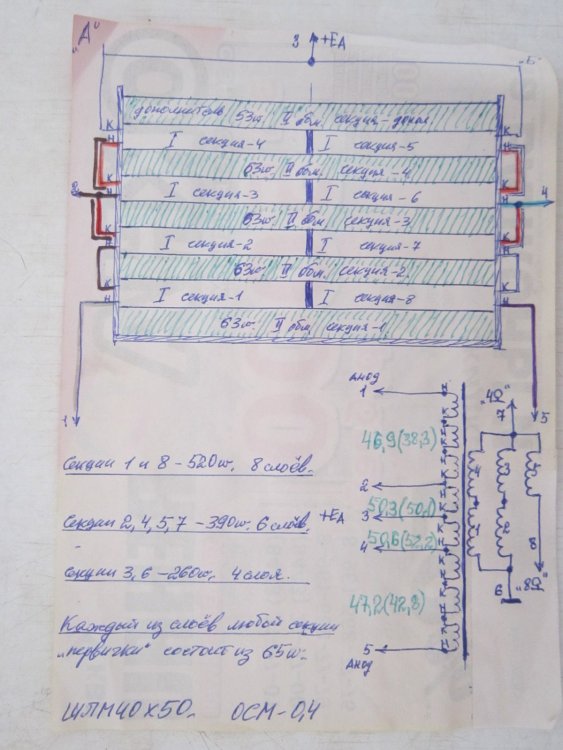

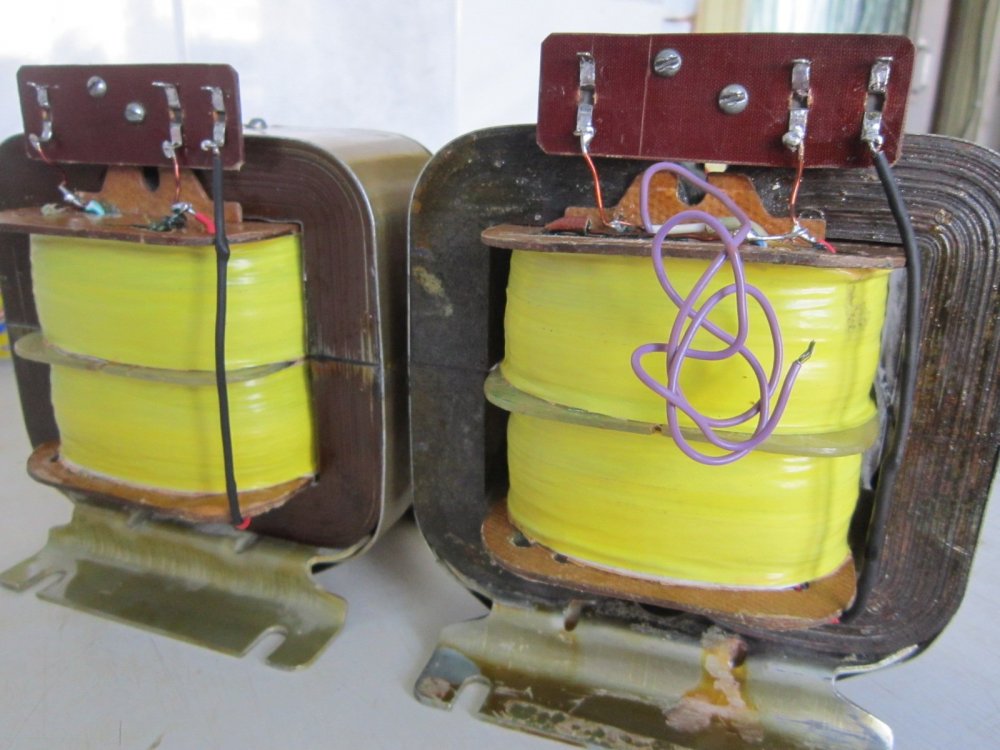

Главное правильно намотал к нему выходные трансформаторы.







  • Like (+1) 2
Posted

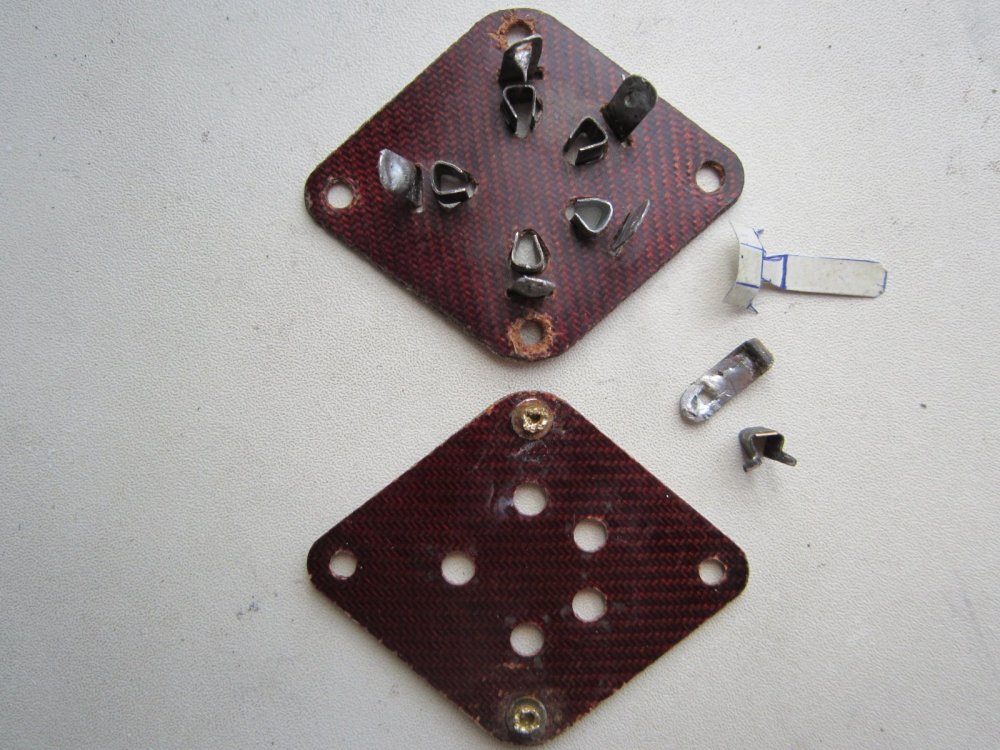

Сломался один контакт в панели для Г807, пришлось из тонкой оцинкованной жести вырезать новый.  Чем х почистить от налёта ?


Posted
5 часов назад, matss сказал:

Не думал что у 6Н9С разброс большой, среди 16 ламп отобрал штук 5, 6, даже вот у этих (аналоги 6Н8С,   6Н9С) есть небольшой разброс.

Счастливчик...

Я из 20 с одинаковыми половинками на 3-4 находил, легче подобрать половинки с разных ламп, чем в одном баллоне.

Posted
7 часов назад, matss сказал:

Чем х почистить от налёта ?

Хорошие результаты даёт питьевая сода с водой и зубная щётка.

Posted

Контакты панели почистил такой содой и зубочисткой, после промыл, просушил и поставил на место всё.


  • Like (+1) 1
Posted

В общем выставил и отбалансировал на каждой Г807 анодные токи по 60 мА,  напряжение смещение получилось -24В, на выводе 2 напряжение 310В, на аноде 300В.

Posted

Хочу спросить совет у бывалых, в хеме смещения - 25...30В нужен ли стабилитрон VD5 или его можно убрать ?

Posted
В 07.08.2022 в 06:43, matss сказал:

Хочу спросить совет у бывалых, в хеме смещения - 25...30В нужен ли стабилитрон VD5 или его можно убрать ?

Можно убрать, анодное всё равно не стабилизировано.

Posted

Убрал, без него неплохо, при анодном токе 60 мА каждой Г807 напряжение см - 26В.   Для снижения фона для 6Н9С,   6Н6П поставил эту схему для каждого канала,попробую снизить напряжение +25В (+оксидного конденсатора), увеличив сопротивление до 1 мОм (которое от точки "в").

001 (5).JPG
